BEDIENUNGSANLEITUNG 17001 Erba

* Technische Änderungen vorbehalten

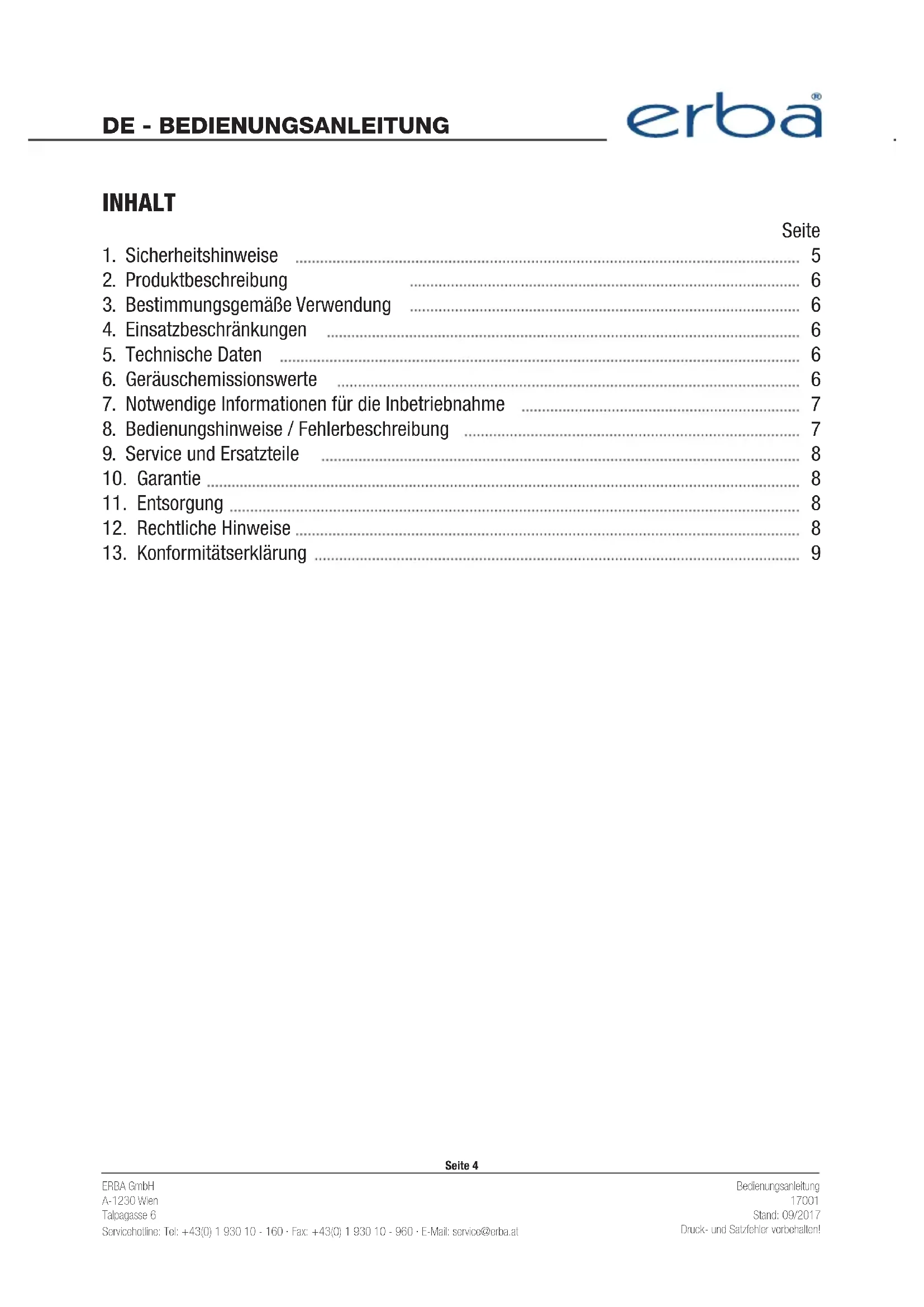

1. Sicherheitshinweise 5
2. Produktbeschreibung 6
3. Bestimmungsgemäße Verwendung 6
4. Einsatzbeschränkungen 6
5. Technische Daten 6
6. Geräuschemissionswerte 6
7. Notwendige Informationen für die Inbetriebnahme 7
8. Bedienungshinweise / Fehlerbeschreibung 7
9. Service und Ersatzteile 8
10. Garantie 8
11. Entsorgung 8
12. Rechtliche Hinweise 8
13. Konformitätserklärung 9

Seite 4

1. SICHERHEITSHINWEISE

Bitte lesen Sie vor der Inbetriebnahme des Gerätes zu Ihrer eigenen Sicherheit dieses Handbuch und die allgemeinen Sicherheitshinweise gründlich durch. Wenn Sie das Gerät Dritten überlassen, legen Sie diese Gebrauchsanleitung immer bei. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachtung dieser Anleitung und den Sicherheitshinweisen entstehen.

Wenn Sie Schutzvorrichtungen entfernen, verändern oder andere bauliche Veränderungen vornehmen entfällt jegliche Haftung des Herstellers!!

■ Halten Sie Ihren Arbeitsbereich sauber um Unfälle zu vermeiden.
■ Verwenden Sie das Gerät nicht in der Nähe von Zündquellen.
■ Halten Sie Kinder von Ihrem Arbeitsbereich fern.
■ Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie Rohre, Heizkörper etc. um die Gefahr eines elektrischen Schlages zu minimieren.
■ Verwenden Sie das Gerät nicht in feuchter oder nasser Umgebung.
■ Tragen Sie das Gerät niemals am Stromkabel. Ziehen Sie niemals am Kabel um das Gerät auszustecken. Überprüfen Sie das Stromkabel regelmässig auf Beschädigungen.
■ Wenn Sie das Gerät im Freien verwenden, schliessen Sie es nur an speziell für Aussennwendungen geeignete Steckdosen oder Verlängerungskabel an.
■ Verwenden Sie immer geegnete Schutzkleidung und Augenschutz.
■ Um ein ungewolltes Anlaufen zu verhindern, vergewissern Sie sich, dass das Gerät ausgeschaltet ist, bevor Sie es anstecken.
■ Tragen Sie keine Kleidung oder Schmuckstücke, die sich aufgrund ihrer Länge im laufenden Gerät verfangen können.
■ Trennen Sie das Gerät immer vom Stromnetz wenn sie Werkzeugwechsel oder Wartungsarbeiten durchführen
■ Lassen Sie das Gerät niemals unbeaufsichtigt, wenn Kinder in der Nähe sind.
■ Überprüfen Sie das Gerät vor jedem Gebrauch auf Beschädigungen.
■ Lassen sie Ihr Gerät nur von qualifiziertem Fachpersonal reparieren und verwenden Sie nur Original-Ersatzteile.
Der unbenutzte Kompressor sollte in einem trockenen, verschlossenen Raum und für Kinder nicht erreichbar aufbewahrt werden.
■ Halten Sie das Gerät sauber.

2. PRODUKTBESCHREIBUNG

1. Druckluftschlauch 6. Halterung f. (5)
2. Ein/Aus Schalter 7. Ausblasdüse
3. Stromanschluß 8. Ballnadel
4. Luftpistole + Reifenfüllerschlauch 9. Ventiladapter
5. Div. Adapter (Schlauchboote, Luftmatratzen, etc.) 10. Universaladapter

3. BESTIMMUNGSGEMÄSSE VERWENDUNG

Der Kompressor dient zum Erzeugen von Druckluft für druckluftbetriebene Werkzeuge, welche mit einer Luftmenge bis ca. 180 l/min. betrieben werden können (z.B. Reifenfüller, Ausblaspistole und Lackierpistole). Aufgrund der begrenzten Luftfördermenge ist es nicht möglich, Werkzeuge zu betreiben, welche einen sehr hohen Luftverbrauch aufweisen (z.B. Schwingschleifer, Stabschleifer und Schlagschrauber).

4. EINSATZBESCHRÄNKUNGEN

Bitte beachten Sie, dass dieses Gerät bestimmungsgemäß nicht für den gewerblichen Einsatz konstruiert wurde. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

5. TECHNISCHE DATEN

Netzanschluss:	230 V ~ 50 Hz
Motorleistung:	1,5 PS/1100 W, S3 15%
Kompressor-Drehzahl:	3750 U/min ^-1
Betriebsdruck:	max. 8 bar
Ansaugleistung:	180 l/min.
Schallleistungspegel LWA:	97 dB (A) ± 3 dB
Schalldruckpegel LpA:	83 dB (A) ± 3 dB
Schutzart:	IP 20
Gerätegewicht:	5,5 kg

6. GERÄUSCHEMISSIONSWERTE

Siehe Technische Daten.

Seite 6

7. NOTWENDIGE INFORMATIONEN FÜR DIE INBETRIEBNAHME

Überprüfen Sie das Gerät auf Transportschäden. Etwaige Schäden sofort dem Transportunternehmen melden, mit dem der Kompressor angeliefert wurde.
■ Auf trockene und staubfreie Ansaugluft achten.

8. BEDIENUNGSHINWEISE / FEHLERBEHEBUNG

Schnellkupplung (1)

Anschließen:

Schieben Sie den Nippel Ihres Druckluftschlauches in die Schnellkupplung, Hülse springt automatisch nach vorn.

Trennen:

Ziehen Sie die Hülse zurück und entfernen Sie den Schlauch.

Bedienen Sie den Ein/Aus Schalter (2) um das Gerät ein- bzw. auszuschalten. Beachten Sie die maximale durchgehende Betriebsdauer „S3 15%“ (1,5 Minuten Einschaltdauer, 8,5 Minuten Abkühlzeit). Nachdem Sie das Gerät abgeschaltet haben entweicht die Restluft aus dem Schlauch aus dem Kompressor - das dabei zu hörende Zischen ist normal und kein Grund zur Sorge.

Fehlerbehebung:

Kompressor läuft nicht

Ursache: Netzspannung nicht vorhanden.

Lösung: Kabel, Netzstecker, Sicherung und Steckdose überprüfen.

Ursache: Netzspannung zu niedrig.

Lösung: Zu lange Verlängerungskabel vermeiden. Verlängerungskabel mit ausreichendem Aderquer schnitt verwenden (mind. 2,5 mm ^2 ).

Ursache: Außentemperatur zu niedrig.

Lösung: Nicht unter +5°C Außentemperatur betreiben.

Ursache: Motor überhitzt.

Lösung: Motor abkühlen lassen ggf. Ursache der Überhitzung beseitigen.

Kompressor läuft, jedoch kein Druck

Ursache: Dichtungen kaputt.

Lösung: Dichtungen überprüfen, kaputte Dichtungen bei einer Fachwerkstatt ersetzen lassen.

Seite 7

9. SERVICE UND ERSATZTEILE

Verwenden Sie nur Original-Ersatzteile.

10. GEWÄHRLEISTUNG

Es gelten die gesetzlichen Gewährleistungsbestimmungen.

11. ENTSORGUNG

Das Produkt befindet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und wiederverwendbar oder kann wieder dem Rohstoffkreislauf zugeführt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metalle, Kunststoffe, Flüssigkeiten, Öle, etc. Führen Sie defekte Bauteile der Sondermüllentsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach.

12. RECHTLICHE HINWEISE

Alle Rechte vorbehalten. Dieses Handbuch ist urheberrechtlich geschützt. Vervielfältigung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten.

KONFORMITÄTSERKLÄRUNG DECLARATION OF CONFORMITY

Modelle/models: 17001 Hobbykompressor ölfrei

ERBA GmbH, Talpagasse 6, 1230 Wien, erklärt hiermit dass das angeführte Modell den folgenden CE/RoHS Qualitätsstandards, Prüfungen und maßgeblichen Sicherheitsanforderungen entspricht:

Maschinenrichtline: 2006/42/EC Elektromagnetische Verträglichkeitsrichtlinie: 2004/108/EC ROHS: 2002/95/EC

• EN 60335-1:2012/A11:2014
• EN 1012-1:2010
• AfPS GS 2014:01 PAK
• EN 55014-1:2006/A2:2011
• EN 55014-2:2015
• EN 61000-3-2:2014
• EN 61000-3-3:2013

Wien, 01.09. 2017

Jenny

Technischer Koordinator

ERBA GmbH, Talpagasse 6, 1230 Wien, Austria

Seite 9
