17004 - Kompressor Erba - Kostenlose Bedienungsanleitung

Produkttyp	Luftkompressor
Marke	Erba
Modell	17004
Stromversorgung	230 V ~ 50 Hz
Motorleistung	1500 W / 2 PS
Motordrehzahl	2850 U/min
Maximaler Betriebsdruck	8 bar
Tankvolumen	24 Liter
Luftverbrauch	210 Liter/Minute
Schallleistungspegel (LwA)	93 dB(A) ± 3 dB
Schalldruckpegel (LpA)	71 dB(A) ± 3 dB
Schutzart	IP20
Gewicht	25,7 kg
Empfohlener Öltyp	SAE 15W/40
Garantie	6 Monate
Wartung	Ölwechsel alle 500 Stunden, Luftfilterreinigung alle 300 Stunden
Sicherheit	Sicherheitsventil, Überlastschalter, Druckschalter
Enthaltenes Zubehör	Räder, Gummifüße, Luftfilter, Ölverschluss
Verwendungszweck	Erzeugung von Druckluft für Druckluftwerkzeuge (Hausgebrauch, nicht professionell)

Häufig gestellte Fragen - 17004 Erba

Welches Öl verwenden und wie den Ölstand prüfen?

Verwenden Sie SAE 15W/40 oder ein ähnliches Öl. Der Ölstand muss sich zwischen der roten Markierung und dem oberen Ende des Ölpeilstabs (4) befinden.

Wie kondensiertes Wasser aus dem Tank ablassen?

Verwenden Sie das Ablassventil (17) am Boden des Tanks. Das Kondenswasser enthält Öl, entsorgen Sie es gemäß den Vorschriften.

Was tun, wenn der Motor nicht startet?

Überprüfen Sie Kabel, Stecker, Sicherungen und Steckdosen. Wenn die Umgebungstemperatur unter 5 °C oder über 40 °C liegt, kann der Motor nicht starten. Warten Sie bei Überhitzung, bis er abgekühlt ist.

Wie den Ausgangsdruck einstellen?

Drehen Sie den Druckregler (6), um den Druck am Manometer (8) einzustellen. Das Manometer (13) zeigt den Tankdruck an.

Wie ist die Vorgehensweise bei der ersten Inbetriebnahme?

Überprüfen Sie auf Transportschäden, montieren Sie die Räder, den Ständer, den Luftfilter und den Ölverschluss. Überprüfen Sie den Ölstand vor der Inbetriebnahme.

Wie den Luftfilter warten?

Reinigen Sie den Luftfilter alle 300 Betriebsstunden. Schrauben Sie die Kappe ab, nehmen Sie den Schwamm heraus, schütteln Sie ihn oder verwenden Sie Druckluft (max. 3 bar) zur Entstaubung.

Was sind wichtige Sicherheitshinweise?

Tragen Sie persönliche Schutzausrüstung (Handschuhe, Schutzbrille). Richten Sie die Druckluftpistole niemals auf Personen. Vor der Wartung Netzstecker ziehen. Berühren Sie keine heißen Schläuche.

Was tun bei Überhitzung?

Der Überlastschalter (18) wird automatisch ausgelöst. Lassen Sie den Kompressor einige Minuten abkühlen und schalten Sie dann den Schalter wieder ein.

Wie das Öl ablassen?

Trennen Sie das Gerät vom Stromnetz und lassen Sie den Druck ab. Entfernen Sie die Ölablassschraube (Abbildung J). Fangen Sie das Öl in einem geeigneten Behälter auf. Ersetzen Sie es durch neues Öl SAE 15W/40.

Bei welchem Druck schaltet der Druckschalter?

Der Druckschalter startet den Motor bei etwa 6 bar und schaltet ihn bei etwa 8 bar aus. Er ist werkseitig eingestellt und darf nicht geändert werden.

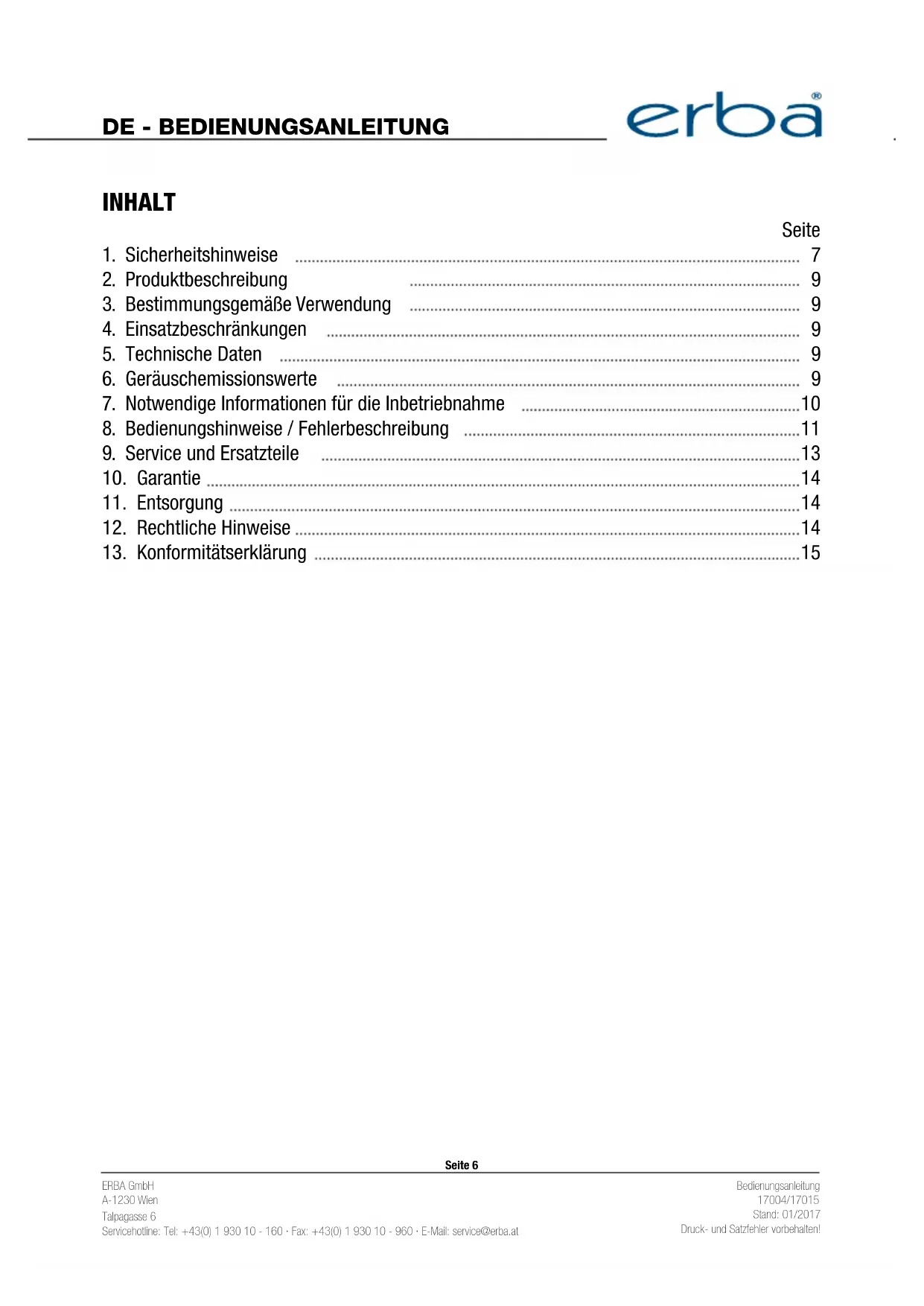

BEDIENUNGSANLEITUNG 17004 Erba

* Technische Änderungen vorbehalten

1. Sicherheitshinweise 7
2. Produktbeschreibung 9
3. Bestimmungsgemäße Verwendung 9
4. Einsatzbeschränkungen 9
5. Technische Daten 9
6. Geräuschemissionswerte 9
7. Notwendige Informationen für die Inbetriebnahme 10
8. Bedienungshinweise / Fehlerbeschreibung 11
9. Service und Ersatzteile 13
10. Garantie 14
11. Entsorgung 14
12. Rechtliche Hinweise 14
13. Konformitätserklärung ....15

Seite 6

1. SICHERHEITSHINWEISE

Bitte lesen Sie vor der Inbetriebnahme des Gerätes zu Ihrer eigenen Sicherheit dieses Handbuch und die allgemeinen Sicherheitshinweise gründlich durch. Wenn Sie das Gerät Dritten überlassen, legen Sie diese Gebrauchsanleitung immer bei. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachtung dieser Anleitung und den Sicherheitshinweisen entstehen.

Wenn Sie Schutzvorrichtungen entfernen, verändern oder andere bauliche Veränderungen vornehmen entfällt jegliche Haftung des Herstellers!!

■ Halten Sie Ihren Arbeitsbereich sauber um Unfälle zu vermeiden.
■ Verwenden Sie das Gerät nicht in der Nähe von Zündquellen.
■ Halten Sie Kinder von Ihrem Arbeitsbereich fern.
■ Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie Rohre, Heizkörper etc. um die Gefahr eines elektrischen Schlages zu minimieren.
■ Verwenden Sie das Gerät nicht in feuchter oder nasser Umgebung.
■ Tragen Sie das Gerät niemals am Stromkabel. Ziehen Sie niemals am Kabel um das Gerät auszustecken. Überprüfen Sie das Stromkabel regelmässig auf Beschädigungen.
■ Wenn Sie das Gerät im Freien verwenden, schliessen Sie es nur an speziell für Aussennwendungen geeignete Steckdosen oder Verlängerungskabel an.
■ Verwenden Sie immer geegnete Schutzkleidung und Augenschutz.
■ Um ein ungewolltes Anlaufen zu verhindern, vergewissern Sie sich, dass das Gerät ausgeschaltet ist, bevor Sie es anstecken.
■ Tragen Sie keine Kleidung oder Schmuckstücke, die sich aufgrund ihrer Länge im laufenden Gerät verfangen können.
■ Trennen Sie das Gerät immer vom Stromnetz wenn sie Werkzeugwechsel oder Wartungsarbeiten durchführen.
■ Lassen Sie das Gerät niemals unbeaufsichtigt, wenn Kinder in der Nähe sind.
■ Überprüfen Sie das Gerät vor jedem Gebrauch auf Beschädigungen.
■ Lassen sie Ihr Gerät nur von qualifiziertem Fachpersonal reparieren und verwenden Sie nur Original-Ersatzteile.
Der Kompressor hat eine Anlaufleistung von 2 PS / 1500 W. Deshalb ist es notwendig, ihn mit 16 A/T abzusichern. Verwenden Sie wenn möglich keine Verlängerungskabel, sondern verlängern sie ggf. den Druckschlauch.
Das freie Ablassen der Druckluft kann gefährlich sein. Dieser Arbeitsschritt darf ausschließlich von Fachpersonal vorgenommen werden.
■ Der unbenutzte Kompressor sollte in einem trockenen, verschlossenen Raum und für Kinder nicht erreichbar aufbewahrt werden.
■ Halten Sie das Gerät sauber.

Sicherheitshinweise beim Farbspritzen

■ Keine Lacke oder Lösungsmittel mit einem Flammpunkt von weniger als 55° C verarbeiten. Lacke und Lösungsmittel nicht erwärmen, da leicht entflammbar.

■ Werden gesundheitsschädliche Flüssigkeiten verarbeitet, sind zum Schutz Filtergeräte (Gesichtsmasken) erforderlich. Beachten Sie auch die von den Herstellern solcher Stoffe gemachten Angaben über Schutzmaßnahmen.
■ Während des Spritzvorgangs sowie im Arbeitsraum darf nicht geraucht werden. Auch Farbdämpfe sind leicht brennbar.
■ Feuerstellen, offenes Licht oder funkenschlagende Maschinen dürfen nicht vorhanden sein bzw. betrieben werden.
Speisen und Getränke nicht im Arbeitsraum aufbewahren oder verzehren. Farbdämpfe sind schädlich.
Der Arbeitsraum muss größer als 30 m² sein und es muss ausreichender Luftwechsel beim Spritzen und Trocknen gewährleistet sein. Nicht gegen den Wind spritzen. Grundsätzlich beim Verspritzen von brennbaren bzw. gefährlichen Spritzgütern die Bestimmungen der örtlichen Behörden beachten.
In Verbindung mit dem PVC-Druckschlauch keine Medien wie Testbenzin, Butylalkohol und Methylenchlorid verarbeiten (verminderte Lebensdauer).

Sicherheitshinweise beim Arbeiten mit Druckluft und Ausblaspistolen

■ Verdichter und Leitungen erreichen im Betrieb hohe Temperaturen. Berührungen führen zu Verbrennungen.
■ Die vom Verdichter angesaugten Gase oder Dämpfe sind frei von Beimengungen zu halten, die in dem Verdichter zu Bränden oder Explosionen führen können.
■ Beim Lösen der Schlauchkupplung ist das Kupplungsstück des Schlauches mit der Hand festzuhalten, um Verletzungen durch den zurückschnellenden Schlauch zu vermeiden.
■ Bei Arbeiten mit der Ausblaspistole Schutzbrille tragen. Durch Fremdkörper und weggeblasene Teile können leicht Verletzungen verursacht werden.
■ Mit der Ausblaspistole keine Personen anblasen oder Kleidung am Körper reinigen.

Sicherheitshinweise beim Betrieb von Druckbehältern

■ Wer einen Druckbehälter betreibt, hat diesen in einem ordnungsgemäßen Zustand zu erhalten, ordnungsgemäß zu betreiben, zu überwachen, notwendige Instandhaltungs und Instandsetzungsarbeiten unverzüglich vorzunehmen und die den Umständen nach erforderlichen Sicherheitsmaßnahmen zu treffen.
Ein Druckbehälter darf nicht betrieben werden, wenn er Mängel aufweist, durch die Beschäftigte oder Dritte gefährdet werden können.
Der Druckbehälter ist regelmäßig auf Beschädigungen, wie z. B. Rost zu kontrollieren. Stellen Sie Beschädigungen fest, so wenden Sie sich bitte an die Kundendienstwerkstatt.

2. PRODUKTBESCHREIBUNG

1. Ansaug-Luftfilter
2. Druckbehälter
3. Rad
4. Öl-Schauglas
5. Sicherheitsventil
6. Druckregler
7. Schnellkupplung (geregelte Druckluft)
8. Manometer (eingestellter Druck kann abgelesen werden)
9. Druckschalter
10. Transportgriff
11. Ein-/Aus-Schalter
12. Öl-Verschlussstopfen (Öl-Einfüllöffnung)
13. Manometer (Kesseldruck kann abgelesen werden)
14. Öl-Ablassschraube
15. Rückschlagventil
16. Standfuß
17. Entwässerungsventil
18. Überlastschalter

3. BESTIMMUNGSGEMÄSSE VERWENDUNG

Der Kompressor dient zum Erzeugen von Druckluft für druckluftbetriebene Werkzeuge.

4. EINSATZBESCHRÄNKUNGEN

Bitte beachten Sie, dass dieses Gerät bestimmungsgemäß nicht für den gewerblichen Einsatz konstruiert wurde. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

5. TECHNISCHE DATEN

Netzanschluss:	230 V ~ 50 Hz
Motorleistung:	2 PS / 1500 W
Kompressor-Drehzahl:	2850 U/min ^-1
Betriebsdruck:	max. 8 bar
Druckbehältervolumen (17004/17015):	24 / 50 Liter
Ansaugleistung:	210 l/min.
Schallleistungspegel LWA:	93 dB (A) ± 3 dB
Schalldruckpegel LpA:	71 dB (A) ± 3 dB
Schutzart:	IP 20
Gerätegewicht:	25,7 / 33,5 kg

6. GERÄUSCHEMISSIONSWERTE

Siehe Technische Daten.

7. NOTWENDIGE INFORMATIONEN FÜR DIE INBETRIEBNAHME

Überprüfen Sie das Gerät auf Transportschäden. Etwaige Schäden sofort dem Transportunternehmen melden, mit dem der Kompressor angeliefert wurde.
■ Vor Inbetriebnahme muss der Ölstand in der Kompressorpumpe kontrolliert werden. (Bild K)
■ Die Aufstellung des Kompressors sollte in der Nähe des Verbrauchers erfolgen um lange Luftleitungen und lange Zuleitungen (Verlängerungskabel) zu vermeiden.
■ Auf trockene und staubfreie Ansaugluft achten.
Nach dem Füllen des Kessels ist eine Abkühlzeit des Motors von 2-5 Minuten nötig um Überlastungen zu vermeiden.

Montage der Räder (3)

Die beiliegenden Räder müssen entsprechend C und D montiert werden.

Montage des Standfußes (16)

Die beiliegenden Gummipuffer müssen entsprechend E montiert werden.

Montage des Luftfilters (1)

Entfernen Sie den Transportstopfen (F) mit einem Schraubendreher oder ähnl. und schrauben Sie den Luftfilter am Gerät fest (G).

Austausch des Öl-Verschlussstopfens (12)

Entfernen Sie mit einem Schraubendreher den Transportstopfen der Öleinfüllöffnung (H) und setzen Sie den beiliegenden Öl-Verschlussstopfen in die Öleinfüllöffnung ein.

8. BEDIENUNGSHINWEISE / FEHLERBEHEBUNG

Ein-/Aus Schalter (11)

Durch Herausziehen des roten Knopfes (11) wird der Kompressor eingeschaltet. Zum Ausschalten des Kompressors muss der rote Knopf (11) gedrückt werden. (B)

Schnellkupplung (7)

Anschließen:

Schieben Sie den Nippel Ihres Druckluftschlauches in die Schnellkupplung, Hülse springt automatisch nach vorn.

Trennen:

Ziehen Sie die Hülse zurück und entfernen Sie den Schlauch.

Druckeinstellung

Mit dem Druckregler (6) kann der Druck am Manometer (8) eingestellt werden. Der eingestellte Druck kann an der Schnellkupplung (7) entnommen werden.

Am Manometer (13) kann der Kesseldruck abgelesen werden. Der Druck des Behälters kann an der Schnellkupplung (15) entnommen werden.

Druckschaltereinestellung (9)

Der Druckschalter ist werkseitig eingestellt. Einschaltdruck ca. 6 Bar Ausschaltdruck ca. 8 bar.

Überlastsicherung

Sollte es zum Auslösen der Überlastsicherung kommen, warten Sie mindestens 1 Minute, um ein Abkühlen des Motors zu ermöglichen. Stellen Sie dann die Überlastsicherung durch Betätigung des Tasters (18) wieder zurück.

Fehlerbehebung:

Kompressor läuft nicht

Ursache: Netzspannung nicht vorhanden.

Lösung: Kabel, Netzstecker, Sicherung und Steckdose überprüfen.

Ursache: Netzspannung zu niedrig.

Lösung: Zu lange Verlängerungskabel vermeiden. Verlängerungskabel mit ausreichendem Aderquer schnitt verwenden (mind. 2,5 mm ^2 ).

Ursache: Außentemperatur zu niedrig.

Lösung: Nicht unter +5° C Außentemperatur betreiben.

Ursache: Motor überhitzt.

Lösung: Motor abkühlen lassen ggf. Ursache der Überhitzung beseitigen.

Kompressor läuft, jedoch kein Druck

Ursache: Rückschlagventil undicht.

Lösung: Rückschlagventil austauschen.

Ursache: Dichtungen kaputt.

Lösung: Dichtungen überprüfen, kaputte Dichtungen bei einer Fachwerkstatt ersetzen lassen.

Ursache: Entwässerungsventil undicht.

Lösung: Schraube per Hand nachziehen. Dichtung auf der Schraube überprüfen, ggf. ersetzen.

Kompressor läuft, Druck wird am Manometer angezeigt, jedoch Werkzeuge laufen nicht

Ursache: Schlauchverbindungen undicht.

Lösung: Druckluftschlauch und Werkzeuge überprüfen, ggf. austauschen.

Ursache: Schnellkupplung undicht.

Lösung: Schnellkupplung überprüfen, ggf. ersetzen.

Ursache: Zu wenig Druck am Druckregler eingestellt.

Lösung: Druckregler weiter aufdrehen oder Schlauch mit der Kupplung für ungeregelten Kesseldruck verbinden.

9. SERVICE UND ERSATZTEILE

Kondenswasser

Das Kondenswasser ist täglich durch Öffnen des Entwässerungsventils (17) (Bodenseite des Druckbehälters) abzulassen (Bild N). Das Kondenswasser aus dem Druckbehälter enthält Ölrückstände. Entsorgen Sie das Kondenswasser umweltgerecht bei einer entsprechenden Sammelstelle.

Sicherheitsventil

Das Sicherheitsventil ist auf den höchstzulässigen Druck des Druckbehälters eingestellt.

Es ist nicht zulässig, das Sicherheitsventil zu verstellen oder dessen Plombe zu entfernen.

Damit das Sicherheitsventil im Bedarfsfall richtig funktioniert, sollte es von Zeit zu Zeit betätigt werden. Ziehen Sie so stark am Ring, bis die Druckluft hörbar abbläst. Anschließend lassen Sie den Ring wieder los.

Ölstand kontrollieren

Der Ölstand muss auf dem Schauglas (4) zwischen dem roten Ölstandskontrollpunkt und dem oberen Rand des Schauglases sichtbarsein.

Ölwechsel

Empfohlenes Öl: SAE 15W/40 oder gleichwertiges. Die Erstfüllung soll nach 100 Betriebsstunden gewechselt werden. Danach ist alle 500 Betriebsstunden das Öl abzulassen und neues nachzufüllen. Schalten Sie den Motor ab und ziehen Sie den Netzstecker aus der Steckdose. Nachdem Sie den eventuell vorhandenen Luftdruck abgelassen haben, können Sie die Öl-Ablassschraube (14) an der Verdichterpumpe herausschrauben. Damit das Öl nicht unkontrolliert herausläuft, halten Sie eine kleine Blechrinne darunter und fangen Sie das Öl in einem Behälter auf. Falls das Öl nicht vollständig herausläuft, empfehlen wir den Kompressor ein wenig zu neigen. Das Altöl entsorgen Sie bei einer entsprechenden Annahmestelle für Altöl.

Ist das Öl herausgelaufen, setzen Sie die Öl- Ablassschraube (14) wieder ein. Füllen Sie das neue Öl in die Öleinfüllöffnung (12) ein, bis der maximale Füllstand erreicht ist (Bild K). Anschließend setzen Sie den Öl-Verschlussstopfen (12) wieder ein.

Reinigen des Ansaugfilters

Der Ansaugfilter verhindert das Einsaugen von Staub und Schmutz. Es ist notwendig, diesen Filter mindestens alle 300 Betriebsstunden zu reinigen. Ein verstopfter Ansaugfilter vermindert die Leistung des Kompressors erheblich. Entfernen Sie den Filter vom Kompressor, indem Sie die Flügelschraube am Luftfilter lösen. Nun können Sie den Filter aus den beiden Kunststoffgehäusehälften entnehmen, ausklopfen und mit Druckluft bei niedrigem Druck (ca. 3 bar) ausblasen und anschließend wieder einsetzen.

10. GARANTIE

Auf alle Waren 6 Monate Garantie. Wichtig, bitte Verkaufsbeleg (Kassabon, Faktura, usw.) im Original oder Kopie beilegen. Ohne Verkaufsbeleg leisten wir keine Garantie. Diese Garantie deckt alle Herstellungs- oder Materialmängel ab. Folgendes ist von der Garantie ausgenommen:

1. Schäden/Mängel aus normaler Abnutzung
2. Verschleißteile (Lager, Bürsten, Kabel, Stecker, Zubehör, etc.)
3. Schäden/Mängel, die aus nicht bestimmungsgemäßer bzw. unsachgemäßer Handhabung, durch Unfall oder durch Veränderungen die am Gerät und dessen Sicherheitsvorrichtungen vorgenommen wurden resultieren
4. Schäden/Mängel unsachgemäßer und/oder unzureichender Wartung/Reinigung
5. Schäden/Mängel die durch Dritte (unbefugte Personen) verursacht wurden
6. Geräte die nicht im Originalzustand retourniert wurden (zB. zerlegt wurden)
7. Schäden/Mängel jedweder Ursache, die nach Ablauf der Garantiefrist bzw. der gesetzlichen Gewährleistungsfrist entstanden sind

11. ENTSORGUNG

Das Produkt befindet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und wiederverwendbar oder kann wieder dem Rohstoffkreislauf zugeführt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metalle, Kunststoffe, Flüssigkeiten, Öle, etc. Führen Sie defekte Bauteile der Sondermüllentsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach.

12. RECHTLICHE HINWEISE

Alle Rechte vorbehalten. Dieses Handbuch ist urheberrechtlich geschützt. Vervielfältigung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten.

KONFORMITÄTSERKLÄRUNG DECLARATION OF CONFORMITY

Modelle/models: 17004 Kompressor V - 210/8/24 17015 Kompressor V - 210/8/50

ERBA GmbH, Talpagasse 6, 1230 Wien, erklärt hiermit dass das angeführte Modell den folgenden CE/RoHS Qualitätsstandards, Prüfungen und maßgeblichen Sicherheitsanforderungen entspricht:

Maschinenrichtline: 2006/42/EC Elektromagnetische Verträglichkeitsrichtlinie: 2004/108/EC Outdoorrichtlinie: 2000/14/EC + 2005/88/EC ROHS: 2002/95/EC

• EN 60204-1:2006+A1:09
• EN 1012-1:2010
• AfPS GS 2014:01 PAK
• EN 61000-6-1:2007
• EN 61000-6-3:2007/A1:2011
• EN 61000-3-2:2014
• EN 61000-3-3:2013

Wien, 01.12. 2016

Technischer Koordinator

ERBA GmbH, Talpagasse 6, 1230 Wien, Austria
