Termék típusa	Légsűrítő
Márka	Erba
Modell	17004
Tápfeszültség	230 V ~ 50 Hz
Motor teljesítménye	1500 W / 2 PS
Motor fordulatszáma	2850 tr/min
Maximális üzemi nyomás	8 bar
Tartály térfogata	24 liter
Légfogyasztás	210 liter/perc
Hangteljesítményszint (LwA)	93 dB(A) ± 3 dB
Hangnyomásszint (LpA)	71 dB(A) ± 3 dB
Védettségi fokozat	IP20
Súly	25,7 kg
Ajánlott olaj típusa	SAE 15W/40
Garancia	6 hónap
Karbantartás	Olajcsere 500 óránként, légszűrő tisztítása 300 óránként
Biztonság	Biztonsági szelep, túlterheléskapcsoló, nyomáskapcsoló
Tartozékok	Kerekek, gumi tartók, légszűrő, olajbetöltő dugó
Rendeltetésszerű használat	Sűrített levegő előállítása pneumatikus szerszámokhoz (nem professzionális háztartási használatra)

Gyakran ismételt kérdések - 17004 Erba

Milyen olajat használjak és hogyan ellenőrizzem az olajszintet?

Használjon SAE 15W/40 vagy hasonló olajat. A szintnek a piros jelző és az olajszintmérő pálca teteje között kell lennie (4).

Hogyan ürítse ki a kondenzvizet a tartályból?

Használja a tartály alján található leeresztő szelepet (17). A kondenzvíz olajat tartalmaz, ártalmatlanítsa az előírásoknak megfelelően.

Mit tegyek, ha a motor nem indul?

Ellenőrizze a kábeleket, dugaszokat, biztosítékokat és aljzatokat. Ha a környezeti hőmérséklet 5°C alatt vagy 40°C felett van, a motor nem indulhat. Túlmelegedés esetén várja meg a lehűlést.

Hogyan állítsa be a kimeneti nyomást?

Forgassa a nyomásszabályozót (6) a nyomás beállításához a manométeren (8). A (13) manométer a tartály nyomását mutatja.

Mi az első használat menete?

Ellenőrizze, hogy nincsenek-e szállítási sérülések, szerelje fel a kerekeket, a tartót, a légszűrőt és az olajbetöltő dugót. Üzembe helyezés előtt ellenőrizze az olajszintet.

Hogyan karbantartsa a légszűrőt?

Tisztítsa meg a légszűrőt minden 300 üzemórában. Csavarja le a kupakot, vegye ki a szivacsot, rázza ki vagy használjon sűrített levegőt (max 3 bar) a portalanításhoz.

Mik a fontos biztonsági előírások?

Viseljen egyéni védőfelszerelést (kesztyű, szemüveg). Soha ne irányítsa a légpisztolyt emberek felé. Karbantartás előtt húzza ki a dugaszt. Ne érintse meg a forró csöveket.

Mit tegyen túlmelegedés esetén?

A túlterheléskapcsoló (18) automatikusan kiold. Hagyja a kompresszort néhány percig hűlni, majd kapcsolja vissza a kapcsolót.

Hogyan cserélje az olajat?

Húzza ki a készüléket és engedje le a nyomást. Távolítsa el az olajleeresztő csavart (J kép). Gyűjtse össze az olajat egy megfelelő edénybe. Töltse fel új SAE 15W/40 olajjal.

Mekkora a nyomáskapcsoló kioldási nyomása?

A nyomáskapcsoló kb. 6 bar nyomásnál indítja a motort, és kb. 8 bar nyomásnál állítja le. Gyárilag be van állítva, nem módosítható.

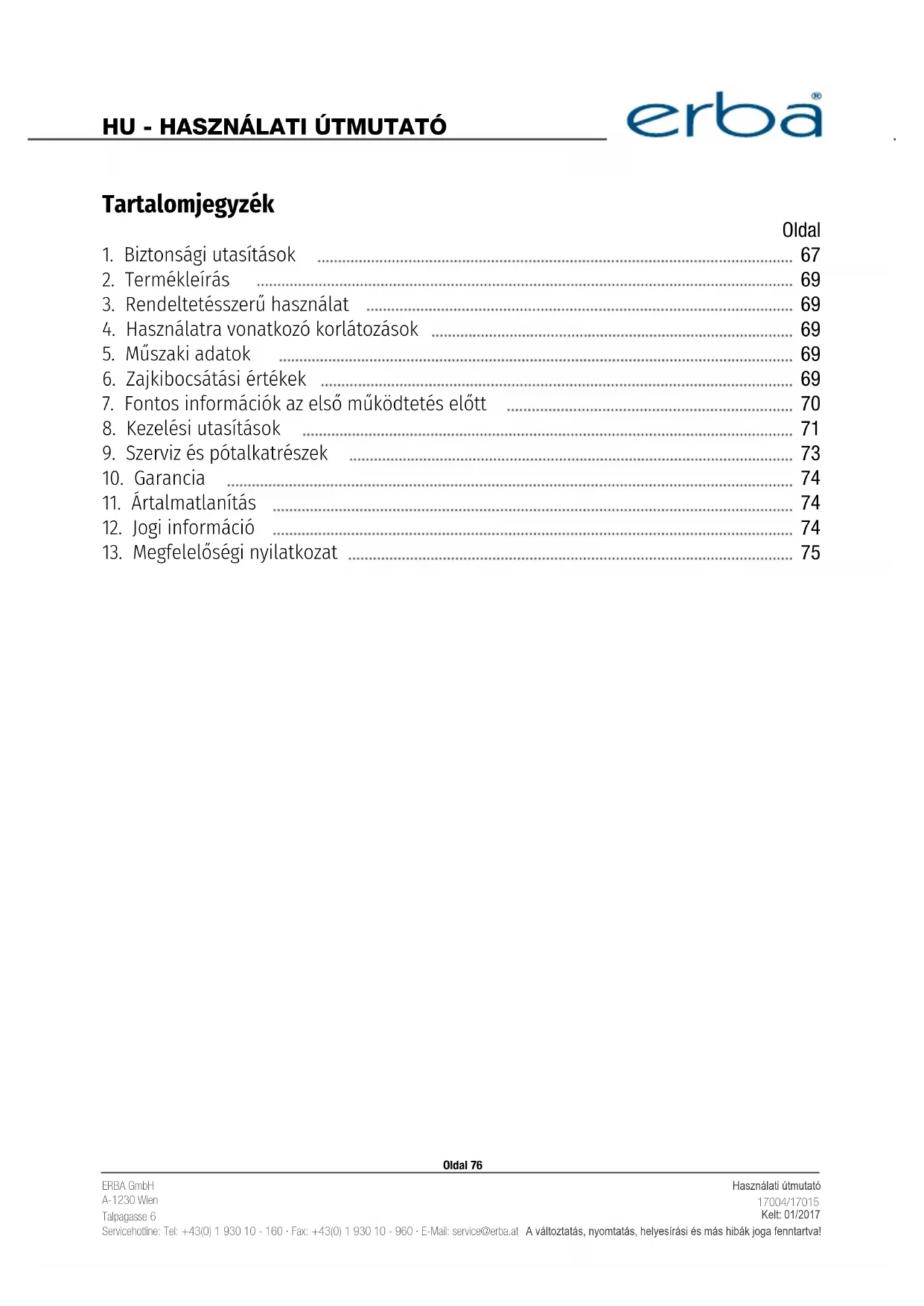

HASZNÁLATI ÚTMUTATÓ 17004 Erba

* A müszaki változtatások joga fenntartva

1. Biztonsági utasítások 67
2. Termékleírás 69
3. Rendeltetésszerű használat 69
4. Használatra vonatkozó korlátozások 69
5. Műszaki adatok 69
6. Zajkibocsátási értékek 69
7. Fontos információk az első működtetés előtt 70
8. Kezelési utasítások 71
9. Szerviz és pótalkatrészek 73
10. Garancia 74
11. Ártalmatlanítás 74
12. Jogi informació 74
13. Megfelelőségi nyilatkozat 75

1. BIZTONSÁGI UTASÍTÁSOK

A készülék használata előtt olvassa el a termék útmutatóját. Ellenkező esetben súlyos sérülést okozhat. TARTSA MEG A HASZNÁLATI ÚTMUTATÓT. Amikor harmadik félnek továbbadja a gépet, akkor adja oda a használati útmutatót is. Nem vállalunk felelősséget a nem megfelelő használatból eredő balesetekért vagy sérülésekért. A biztonsági egységek eltávolítása/módisítása, vagy általánosságban a gép módosítása a garancia elvesztését vonja maga után. A vevő vállal minden, az eredeti termék vagy pótalkatrészek javításából/módosításából, vagy a pótalkatrészek felszereléséből származó kockázatot és felelősséget.

■ A munkaterület mindig legyen megfelelően megvilágított, tiszta és akadályoktól mentes.
■ Ne használja a terméket gyújtóforrások közelében.
A munkavégzés területétől a gyermekeket tartsa távol.
■ Ne érjen földelt felületekhez (pl. csövek, radiátorok stb.) az áramütés veszélyének elkerülése érdekében.
■ Ne használja a terméket nyirkos vagy nedves területeken.
A terméket soha ne a vezetékénél fogva vigye. A termék csatlakozóját ne a kábelnél fogva húzza ki a konnektorból. Rendszeresen ellenőrizze, hogy a vezeték nem sérült-e.
Amikor a terméket kültéren használja, mindig használjon kültéri használatra alkalmas hosszabbító vezetéket/aljzatot.
■ Mindig használjon megfelelő személyes védőfelszerelést (védőszemüveg, kesztyű stb.).
■ Ellenőrizze, hogy a termék ki van-e kapcsolva, amikor a vezetéket csatlakoztatja.
■ Ne viseljen laza ruházatot, ékszereket vagy más olyan kiegészítőt, amely beakadhat a gépbe. Ha hosszú a haja, viseljen hajhálót.
- Karbantartás, tisztítás vagy a keverőszál cseréjekor mindig húzza ki a hálózati vezetéket.
■ Soha ne hagyja a terméket felügyelet nélkül, ha gyermekek vannak jelen.
■ Minden használat előtt ellenőrizze a terméket, hogy nincsenek-e rajta sérülés jelei.
■ Ne próbálja megjavítani a terméket, ha sérült! A javítási munkát felhatalmazott, szakképzett szerviz technikusoknak kell elvégeznie.
A kompresszor indítási teljesítménye 2 ps/1500 W, így 16 A késleltetett biztosítékot kell használni. Ha
■ lehet, ne használion hosszabbító kábelt, helyette használion légtömlős hosszabbítót.
A tartályból a levegő kiengedése veszélyes lehet, ezért csak felhatalmazott személyzetnek szabad végeznie.
A használaton kívüli kompresszort száraz, elzárt helyiségben, gyermekektől távol tárolja.
■ Tartsa tisztán a kompresszort.
A levegő kiengedésénél erősen tartsa a csatlakozókat, hogy a légtömlő ne tudjon visszacsapni.

Színes szórásra vonatkozó biztonsági utasítások

■ Ne használjon olyan festéket vagy oldószert, amelynek gyulladási hőmérséklete 55 °C alatt van. Ne melegítse fel a festéket vagy oldószert!
■ Amikor veszélyes anyagokkal dolgozik, mindig használjon személyi védőfelszerelést. Olvassa el az adott anyagok gyártójának biztonsági utasításait.
■ Amikor porlasztott festékkel dolgozik, akkor tilos a dohányzás, nyílt láng vagy egyéb gyújtóforrás használata. A porlasztott festék rendkívül gyúlékony.
■ Ne fogyasszon ételt vagy italt a munkaterületen. A festék gözök mérgezők.
A munkaterület (helyiség) 30 m²-nél legyen nagyobb és jól szellőző.
■ Ne szórjon széllel szemben.
■ Mindig tartsa be a veszélyes anyagok ártalmatlanítására vonatkozó törvényeket és szabályokat.
■ Ne használjon szeszt, butanolt vagy diklórmetánt PVC légtömlővel (csökkenti az élettartamát).

Sürített levegővel és légfúvó pisztollyal való munkára vonatkozó biztonsági utasítások

A kompresszor és csövek működés közben nagyon felmelegednek. Ne érjen hozzájuk!
Ellenőrizze, hogy a kompresszor által használt levegőben ne legyenek veszélyes anyagok a tűz vagy robbanás elkerülése érdekében.
■ Mindig használjon személyi védőfelszerelést (védőszemüveget), amikor égfúvó pisztollyal dolgozik.
■ Soha ne irányítsa a légfúvó pisztolyt közvetlenül személyekre. Ne használja a légfúvó pisztolyt önmaga vagy más személyek tisztításához.

Nyomástartó berendezések működtetésére vonatkozó biztonsági utasítások

Aki nyomástartó berendezést működtet, annak a készülékeket megfelelő állapotban kell tartania, felügyelnie kell, és azonnal el kell végeztetnie minden a javításhoz és karbantartáshoz szükséges lépést a legújabb biztonsági standardoknak megfelelően.
A nyomástartó berendezést nem szabad sérülten működtetni.
■ Rendszeresen ellenőrizni kell a nyomástartályt, hogy nem sérült vagy rozsdás-e. Amennyiben sérülést talál, akkor forduljon szerviz technikushoz.

2. A TERMÉK LEÍRÁSA

1. Levegő bemenet szűrő
2. Nyomástartály
3. Kerék
4. Olajszintmutató
5. Biztonsági szelep
6. Nyomásszabályozó
7. Üzemi nyomás szelep
8. Mutató (üzemi nyomás)

9. Nyomáskapcsoló

10. Fogantyú

11. Be/ki kapcsoló
12. Olaj csatlakozódugó
13. Mutató (tartály nyomás)
14. Olaj leeresztő csavar
15. Tartály nyomás szelep
16. Állvány
17. Leeresztő szelep
18. Túlterhelés elleni kapcsoló

3. RENDELTETÉSSZERÜ HASZNÁLAT

A kompresszor a sürített levegővel működő szerszámok működtetéséhez szükséges sürített levegő létrehozására használatos. Egyéb jellegű használata tilos. A vevő vállal minden jogi és egyéb jellegű felelősséget minden olyan sérülésért, amely a termék nem megfelelő használatából ered (pl. nem a fent megadott, rendeltetésszerű használat).

4. KORLÁTOZÁSOK

Kérjük, jegyezze meg, hogy a termék kereskedelmi vagy ipari használatra nem alkalmas. Nem fogadunk el garanciaigényeket, amennyiben a terméket kereskedelmi és/vagy ipari célra használják.

5. MÜSZAKI ADATOK

Névleges teljesítmény:	230 V ~ 50 Hz
Motorteljesítmény:	2 PS / 1500 W
Motor rpm:	2850 rpm
Üzemi nyomás:	max. 8 bar
Tartály térfogat (17004/17015):	24 / 50 Liter
Levegőfogyasztás	210 l/min.
Hangteljesítményszint LwA:	93 dB (A) ± 3 dB
Hangnyomásszint LpA:	71 dB (A) ± 3 dB
IP osztály:	IP 20
Súly (17004/17015):	25,7 / 33,5 kg

6. ZAJKIBOCSÁTÁSI ÉRTÉKEK

Lásd a műszaki adatokat.

7. FONTOS INFORMÁCIÓK AZ ELSŐ MÜKÖDTETÉS ELŐTT

■ Szállítás után ellenőrizze, hogy a termék nem sérült-e. Amennyiben szállítási sérülést észlel, jelezze a szállítónak.
■ Használat előtt ellenőrizze a kompresszor olajszintjét. (K. kép)
■ A munkaterülethez a lehető legközelebb helyezze el a kompresszort, hogy ne legyen szükség hosszú légtömlőre és hosszabbító kábelre.
■ A bemeneti levegő legyen száraz és tiszta.
■ A légtartály feltöltése után a kompresszor motornak 2-5 percig hűlnie kell a túlmelegedés elkerülése érdekében.

Kerekek felszerelése (3)

A mellékelt kerekeket a C. és D. képnek megfelelően kell felszerelni.

Állvány felszerelése (16)

A mellékelt gumi állványokat az E. képnek megfelelően kell felszerelni.

Légszűrő felszerelése (1)

Távolítsa el a szállítási dugót egy lapos csavarhúzóval vagy ehhez hasonló szerszámmal (F. kép). Csavarja a légszűrőt a kompresszorhoz a G. képen látható módon.

Olaj csatlakozódugó felszerelése (12)

Távolítsa el a szállítási dugót egy lapos csavarhúzóval vagy ehhez hasonló szerszámmal (H. kép). Helyezze az olaj csatlakozódugót (12) szorosan a nyílásba.

8. KEZELÉSI UTASÍTÁSOK

Be/ki kapcsoló (11)

A piros be/ki kapcsoló meghúzásával a kompresszor motor beindul. A lenyomásával a motor leáll. (B. kép)

Gyorskapcsoló (7)

Csatlakoztatás:

Helyezze a tömlő csatlakozódugóját közvetlenül a csatlakozóba, amíg kattanást nem hall. Leválasztás:

Húzza vissza a gyorskapcsoló karmantyúját, és húzza ki a csatlakozódugót.

Nyomás beállítása

Használjon nyomásszabályozót (6), hogy beállítsa a nyomást a mutatónál. Ez szabályozza az üzemi nyomás szelepen (7) keresztül jövő nyomást. A második mutató (13) a tartályban lévő nyomást mutatja. A tartály nyomás az üzemi nyomás szelepen (15) keresztül jön.

Nyomás szelep (9)

A nyomás szelep gyárilag van beállítva. Ez a motort kb. 6 barnál indítja be, és kb. 8 barnál kapcsolja ki.

Túlterhelés elleni kapcsoló (18)

A túlterhelés elkerülése érdekében a túlterhelés elleni kapcsoló (O. kép) automatikusan bekapcsol. Ha ez történik, akkor pár percig hagyja hűlni a kompresszort, mielőtt vissza-kapcsolná.

Hibaelhárítás:

A kompresszor motor nem működik

Ok: Nincs áramellátás.

Megoldás: Ellenőrizze a kábeleket, biztosítékokat és kimeneteket.

Ok: A teljesítményszint túl alacsony.

Megoldás: Kerülje a hosszú hosszabbító kábeleket. Amennyiben hosszabbító kábelt kell használnia, ellenőrizze, hogy az kellően vastag legyen (legalább 2,5 mm ^2 ).

Ok: A környezeti hömérséklet túl alacsony.

Megoldás: Nem működik 5 °C alatt.

Ok: A motor túlmelegedett.

Megoldás: Hagyja lehülni a motort. Ne működtesse 40 °C feletti környezeti hőmérsékletben.

A kompresszor motor működik ugyan, de nincs nyomás

Ok: A tartály nyomás szelep szivárog.

Megoldás: Cserélje ki a szelepet.

Ok: A tömítőgyűrű szivárog.

Megoldás: Ellenőrizze a tömítőgyűrűket, és szakemberrel cseréltesse ki.

Ok: A leeresztő szelep szivárog.

Megoldás: Húzza meg kézzel a csavart. Ellenőrizze a szelep tömítőgyűrűjét, és szükség esetén cserélje ki.

A kompresszor motor működik, a mutató nyomást mutat, de a szerszám nem működik

Ok: A tömlőcsatlakozás szivárog.

Megoldás: Ellenőrizze a tömlőket, és szükség esetén cserélje ki.

Ok: Az üzemi nyomás szelep szivárog.

Megoldás: Ellenőrizze a szelepet, és szükség esetén cserélje ki.

Ok: A nyomásszabályozó túl alacsonyra van beállítva.

Megoldás: Növelje a nyomást a nyomásszabályozóval, vagy használja a tartály nyomás szelepet.

9. SZERVIZ ÉS PÓTALKATRÉSZEK

Kondenzvíz

A kondenzvizet a leeresztő szeleppel (17) lehet leereszteni a tartály aljából (N. kép). A tartály belsejében lévő kondenzvíz olajat tartalmaz, és ennek megfelelően kell ártalmatlanítani.

Biztonsági szelep

A biztonsági szelep a max. megengedett tartály nyomásra van beállítva. Tilos bármilyen módon megváltoztatni ezt a szelepet.

A szelep tökéletes működésének biztosítása érdekében néha meg kell mozgatni. Addig húzza a gyűrűt, amíg azt nem hallja, hogy levegő jön a szelepből. Majd engedje el a gyűrűt.

Ellenőrizze az olajszintet

A megfelelő olajszintet az olajszintmutató (4) mutatja. A piros jelzés és a mutató teteje között kell lennie.

Olaj cseréje

Javasolt olaj: SAE 15W/40 vagy ehhez hasonló. Az első olajcserét 100 működési óra után kell elvégezni. Ezután az intervallum 500 működési óra. Kapcsolja ki a motort, és húzza ki az aljzatból, és engedje ki a fennmaradó nyomást. Vegye le a csavart az olaj leeresztőről (J. kép). Gyűjtse össze az olajat egy megfelelő tartályban, és az olaj ne fröccsenjen ki. Kissé döntse meg a kompresszort, hogy minden olaj kifolyjon belőle. Az olajat a nemzeti törvényeknek és szabályoknak megfelelően ártalmatlanítsa. Miután leeresztette az olajat, csavarja vissza a leeresztő zárját. Töltsön friss olajat a nyílásba (12), amíg az el nem éri a max. olajszintet (K. kép). A nyílást az olaj dugóval (12) zárja le.

A levegő bemenet szűrő tisztítása

A szüröt 300 működési óra után kell megtisztítani. Az eltömödött szürök jelentősen csökkentik a kompresszor teljesítményét. Először vegye ki a légszüröt a kompresszorból. Majd csavarja le a szürö sapkáját, és vegye ki a szivacsot a szürö burkolatból. Rázzon vagy fújjon ki (max. 3 bar) minden port. Helyezze vissza a szüröt, és tegye vissza a kompresszorba.

10. GARANCIA

Minden termékre 6 hónap garanciát biztosítunk. Tartsa meg a vásárlási dokumentumokat (nyugta, számla stb.). A vásárlási dokumentumok nélkül nem fogadunk el garanciaigényt.

A garancia magában foglal minden gyártási vagy anyaghibát. A garancia a következőket nem tartalmazza:

1. A termék megfelelő használata esetén fellépő normál kopás.
2. Kopó alkatrészek (csapágyak, kefék, kábelek, csatlakozók, tartozékok stb.).
3. A termék és/vagy a biztonsági mechanizmus nem megfelelő használatból eredő hibák (pl. nem a „rendeltetésszerű használatban“ leírtaknak megfelelő használat), balesetek, módosítások.
4. A nem megfelelő karbantartásból/tisztításból eredő hibák.
5. Harmadik (nem felhatalmazott) fél által okozott hibák.
6. A gyártó/kereskedő által nem javasolt termékek eredeti állapotukban (pl. szétszerelt, módosított stb.).
7. Olyan hibák, amelyek a garanciaidő lejárta után léptek fel.

11. ÁRTALMATLANÍTÁS

A termékeinket becsomagoljuk, hogy szállítás közben ne sérüljenek meg. A csomagolóanyagok értékes források, ezért újrahasznosíthatók. A termék maga is számos anyagot tartalmaz (fémeket, olajokat, műanyagot stb.), ezért óvatosan kell ártalmatlanítani őket az állami és helyi ártalmatlanítási szabályozásoknak megfelelően.

12. JOGI INFORMÁCIÓ

Minden jog fenntartva. A jelen használati utasítás szerzői joggal védett. A másolása (digitálisan, nyomtatva stb.) szigorúan tilos az ERBA GmbH írásbeli engedélye nélkül.

MEGFELELŐSÉGI NYILATKOZAT

Modell: 17004 Légkompresszor V - 210/8/24 17015 Légkompresszor V - 210/8/50

Az ERBA GmbH, Talpagasse 6, 1230 Wien, ezennel kijelenti, hogy a megadott modell megfelel a következő CE/RoHS (egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról szóló) irányelvben előrt szabványoknak, engedélyezéseknek és releváns biztonsági követelményeknek:

Gépekről szóló irányelv: 2006/42/EK

EMC Elektromágneses összeférhetőségről szóló irányelv: 2014/30/EK

A kültéri berendezések zajkibocsátásásáról szóló irányelv: 2000/14/EK + 2005/88/EK ROHS 2002/95/EK

• EN 60204-1:2006+A1:09
• EN 1012-1:2010
• AfPS GS 2014:01 PAK
• EN 61000-6-1:2007
• EN 61000-6-3:2007/A1:2011
• EN 61000-3-2:2014
• EN 61000-3-3:2013

Videň, 01.12.2016

Az ERBA GmbH képviseletében és megbízásából (hivatalos aláírás)

Dominik Schilling

Müszaki koordinátor

ERBA GmbH, Talpagasse 6, 1230 Wien, Austria
