17001 - Kompresszor Erba - Ingyenes használati útmutató

Termék típusa	Olajmentes szabadidős levegőkompresszor
Márka	Erba
Modell	17001
Tápellátás	230 V ~ 50 Hz
Motorteljesítmény	1100 W (1,5 LE)
Motorfordulatszám	3750 ford/perc
Maximális üzemi nyomás	8 bar
Levegőfogyasztás	180 l/perc
Üzemi ciklus (S3)	15% (1,5 perc üzem / 8,5 perc szünet)
Hangteljesítményszint (LwA)	97 dB(A) ± 3 dB
Hangnyomásszint (LpA)	83 dB(A) ± 3 dB
Védettségi fokozat	IP20
Tömeg	5,5 kg
Fő funkciók	Felfújás (gumiabroncsok, csónakok, matracok) és portalanítás
Mellékelt tartozékok	Levegőtömlő, fúvóka, felfújófejek (x2), tű, portalanító fúvóka, univerzális adapter
Biztonság	Be-/kikapcsoló, túlmelegedés elleni védelem (automatikus leállás)
Rendeltetésszerű használat	Kizárólag háztartási és szabadidős használatra (nem ipari)
Karbantartás	Rendszeres tisztítás, tömítések ellenőrzése, eredeti alkatrészek használata
Garancia	Hatályos jogszabályi garanciák
Megsemmisítés	A helyi előírásoknak megfelelően újrahasznosítani (fémek, műanyagok, olajok)

Gyakran ismételt kérdések - 17001 Erba

Hogyan kapcsoljam be a kompresszort?

Csatlakoztassa a készüléket, majd nyomja meg a be-/kikapcsoló (2) gombot az indításhoz. A maximális folyamatos üzemidő 1,5 perc (S3 15% ciklus).

Mit jelent az S3 15% üzemi ciklus?

Ez egy szakaszos üzemi ciklus: 1,5 perc üzem, majd 8,5 perc szünet a hűtéshez. Ne lépje túl ezt az időt, különben túlmelegedés léphet fel.

A motor nem indul, mit tegyek?

Ellenőrizze a tápellátást (kábel, dugasz, biztosíték). Kerülje a hosszú hosszabbítókat (minimum 2,5 mm²). Ha a motor túlmelegedett, hagyja lehűlni. A környezeti hőmérséklet 5°C és 40°C között legyen.

Miért nem termel nyomást a kompresszor?

Ennek oka lehet szivárgó tömítés. Ellenőrizze a tömítéseket, és szükség esetén cseréltesse ki egy képzett technikussal.

Használhatok nagy levegőfogyasztású pneumatikus szerszámokat?

Nem, ez a szabadidős kompresszor korlátozott, 180 l/perc teljesítményű. Csak kis fogyasztású szerszámokat (fúvóka, felfújó) tud ellátni. A csiszológépek vagy légkalapácsok nem kompatibilisek.

Milyen tartozékok járnak a kompresszorhoz?

A készlet tartalmaz: levegőtömlő, fúvóka, felfújófejek (gumiabroncsok, csónakok, matracok), tű, portalanító fúvóka és univerzális adapter.

Hogyan karbantartsam a kompresszort?

Tartsa a készüléket tisztán és szárazon. Rendszeresen ellenőrizze a kábel és a tömítések állapotát. Csak eredeti alkatrészeket használjon.

Hová tegyem el a kompresszort használat után?

Tárolja száraz, zárt helyiségben, gyermekektől elzárva. Húzza ki a dugaszt, és ha van, ürítse ki a levegőtartályt (itt nem alkalmazható).

Milyen a kompresszor zajszintje?

A hangnyomásszint 83 dB(A), a hangteljesítményszint 97 dB(A) (±3 dB). Szükség esetén viseljen hallásvédőt.

Mire terjed ki a garancia?

A jogszabályi garanciák érvényesek. A jogosulatlan javítás vagy átalakítás a garancia elvesztéséhez vezet. Őrizze meg a használati utasítást a vásárlás igazolásaként.

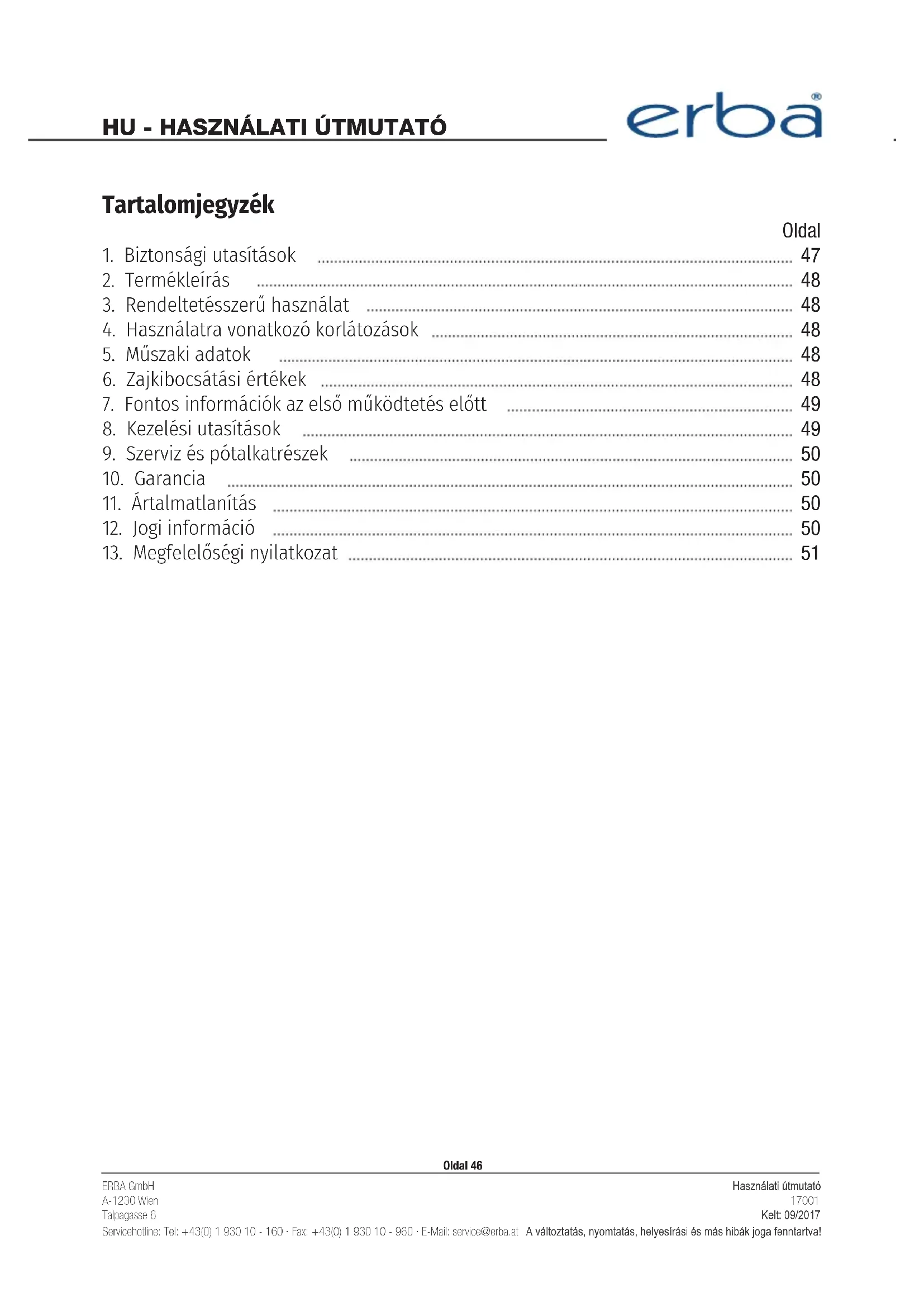

HASZNÁLATI ÚTMUTATÓ 17001 Erba

* A müszaki változtatások joga fenntartva

1. Biztonsági utasítások 47
2. Termékleírás 48
3. Rendeltetésszerű használat 48
4. Használatra vonatkozó korlátozások 48
5. Műszaki adatok 48
6. Zajkibocsátási értékek 48
7. Fontos információk az első működtetés előtt 49
8. Kezelési utasítások 49
9. Szerviz és pótalkatrészek 50
10. Garancia 50
11. Ártalmatlanítás 50
12. Jogi informació 50
13. Megfelelőségi nyilatkozat 51

1. BIZTONSÁGI UTASÍTÁSOK

A készülék használata előtt olvassa el a termék útmutatóját. Ellenkező esetben súlyos sérülést okozhat. TARTSA MEG A HASZNÁLATI ÚTMUTATÓT. Amikor harmadik félnek továbbadja a gépet, akkor adja oda a használati útmutatót is. Nem vállalunk felelősséget a nem megfelelő használatból eredő balesetekért vagy sérülésekért. A biztonsági egységek eltávolítása/módisítása, vagy általánosságban a gép módosítása a garancia elvesztését vonja maga után. A vevő vállal minden, az eredeti termék vagy pótalkatrészek javításából/módosításából, vagy a pótalkatrészek felszereléséből származó kockázatot és felelősséget.

A munkaterület mindig legyen megfelelően megvilágított, tiszta és akadályoktól mentes.
■ Ne használja a terméket gyújtóforrások közelében.
A munkavégzés területétől a gyermekeket tartsa távol.
■ Ne érjen földelt felületekhez (pl. csövek, radiátorok stb.) az áramütés veszélyének elkerülése érdekében.
■ Ne használja a terméket nyirkos vagy nedves területeken.
A terméket soha ne a vezetékénél fogva vigye. A termék csatlakozóját ne a kábelnél fogva húzza ki a konnektorból. Rendszeresen ellenőrizze, hogy a vezeték nem sérült-e.
Amikor a terméket kültéren használja, mindig használjon kültéri használatra alkalmas hosszabbító vezetéket/aljzatot.
■ Mindig használjon megfelelő személyes védőfelszerelést (védőszemüveg, kesztyű stb.).
Ellenőrizze, hogy a termék ki van-e kapcsolva, amikor a vezetéket csatlakoztatja.
■ Ne viseljen laza ruházatot, ékszereket vagy más olyan kiegészítőt, amely beakadhat a gépbe. Ha hosszú a haja, viseljen hajhálót.
■ Soha ne hagyja a terméket felügyelet nélkül, ha gyermekek vannak jelen.
■ Minden használat előtt ellenőrizze a terméket, hogy nincsenek-e rajta sérülés jelei.
■ Ne próbálja megjavítani a terméket, ha sérült! A javítási munkát felhatalmazott, szakképzett szerviz technikusoknak kell elvégeznie.
A használaton kívüli kompresszort száraz, elzárt helyiségben, gyermekektől távol tárolja.
■ Tartsa tisztán a kompresszort.

2. A TERMÉK LEÍRÁSA

1. Légtömlő
2. Be/ki kapcsoló
3. Csatlakoztatás a tápforráshoz
4. Légfúvó pisztoly + abroncs felfújó tömlő

5. Különböző adapterek (gumi csónakok, matracok stb.)

6. Tartó az (5) alkatrészhez

7. Porszóró fúvóka
8. Gömbfejü tú
9. Abroncs szelep adapter
10. Univerzális adapter

3. RENDELTETÉSSZERÜ HASZNÁLAT

A hobbi kompresszor sürített levegő biztosítására szolgál olyan sürített levegővel működő szerszámokhoz, amelyek legfeljebb 180 l/min légárammal működtethetők (abroncs felfújó pisztoly, sürített levegővel portalanító pisztoly stb.). A korlátozott légáram kapacitás miatt nem működtethetők nagy légárammal működő szerszámok (sürített levegővel működő homokszórók és fürészek, bontókalapácsok stb.). Egyéb jellegű használata tilos. A vevő vállal minden jogi és egyéb jellegű felelősséget minden olyan sérülésért, amely a termék nem megfelelő használatából ered (pl. nem a fent megadott, rendeltetésszerű használat).

4. KORLÁTOZÁSOK

Kérjük, jegyezze meg, hogy a termék kereskedelmi vagy ipari használatra nem alkalmas. Nem fogadunk el garanciaigényeket, amennyiben a terméket kereskedelmi és/vagy ipari célra használják.

5. MÜSZAKI ADATOK

Névleges teljesítmény:	230 V ~ 50 Hz
Motorteljesítmény:	1,5 PS/1100 W, S3 15%
Motor rpm:	3750 rpm
Üzemi nyomás:	max. 8 bar
Levegőfogyasztás	180 l/min.
Hangteljesítményszint LwA:	97 dB (A) ± 3 dB
Hangnyomásszint LpA:	83 dB (A) ± 3 dB
IP osztály:	IP 20
Súly:	5,5 kg

6. ZAJKIBOCSÁTÁSI ÉRTÉKEK

Lásd a műszaki adatokat.

7. FONTOS INFORMÁCIÓK AZ ELSŐ MÜKÖDTETÉS ELÖTT

■ Szállítás után ellenőrizze, hogy a termék nem sérült-e. Amennyiben szállítási sérülést észlel, jelezze a szállítónak.
A munkaterülethez a lehető legközelebb helyezze el a kompresszort, hogy ne legyen szükség hosszú légtömlőre és hosszabbító kábelre.
■ A bemeneti levegő legyen száraz és tiszta.

8. KEZELÉSI UTASÍTÁSOK

Gyorskapcsoló (1)

Csatlakoztatás:

Helyezze a tömlő csatlakozódugóját közvetlenül a csatlakozóba, amíg kattanást nem hall. Leválasztás:

Húzza vissza a gyorskapcsoló karmantyúját, és húzza ki a csatlakozódugót.

A kompresszor működtetéséhez használja a be/ki kapcsolót (2). A maximális folyamatos működés „S3 15%”(1,5 perc bekapcsolva, majd 8,5 perc kikapcsolva a lehüléshez). Miután kikapcsolta a motort, a tömlőben maradt levegő hallható sziszegő hanggal távozik. Ez teljesen normális, nem sérülés jele.

Hibaelhárítás:

A kompresszor motor nem működik

Ok: Nincs áramellátás.

Megoldás: Ellenőrizze a kábeleket, biztosítékokat és kimeneteket.

Ok: A teljesítményszint túl alacsony.

Megoldás: Kerülje a hosszú hosszabbító kábeleket. Amennyiben hosszabbító kábelt kell használnia, ellenőrizze, hogy az kellően vastag legyen (legalább 2,5 mm ^2 ).

Ok: A környezeti hömérséklet túl alacsony.

Megoldás: Nem működik 5 °C alatt.

Ok: A motor túlmelegedett.

Megoldás: Hagyja lehülni a motort. Ne működtesse 40 °C feletti környezeti hőmérsékletben.

A kompresszor motor működik ugyan, de nincs nyomás

Ok: A tömítőgyűrű szivárog.

Megoldás: Ellenőrizze a tömítőgyűrűket, és szakemberrel cseréltesse ki.

9. SZERVIZ ÉS PÓTALKATRÉSZEK

Csak eredeti pótalkatrészeket használjon.

10. GARANCIA

A jog szerint meghatározott garancia érvényes.

11. ÁRTALMATLANÍTÁS

A termékeinket becsomagoljuk, hogy szállítás közben ne sérüljenek meg. A csomagolóanyagok értékes források, ezért újrahasznosíthatók. A termék maga is számos anyagot tartalmaz (fémeket, olajokat, műanyagot stb.), ezért óvatosan kell ártalmatlanítani őket az állami és helyi ártalmatlanítási szabályozásoknak megfelelően.

12. JOGI INFORMÁCIÓ

Minden jog fenntartva. A jelen használati utasítás szerzői joggal védett. A másolása (digitálisan, nyomtatva stb.) szigorúan tilos az ERBA GmbH írásbeli engedélye nélkül.

MEGFELELŐSÉGI NYILATKOZAT

Modell: 17001 Hobbi olajmentes légkompresszor

Az ERBA GmbH, Talpagasse 6, 1230 Wien, ezennel kijelenti, hogy a megadott modell megfelel a következő CE/RoHS (egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról szóló) irányelvben előrt szabványoknak, engedélyezéseknek és releváns biztonsági követelményeknek:

Gépekről szóló irányelv: 2006/42/EK

EMC Elektromágneses összeférhetőségről szóló irányelv: 2014/30/EK ROHS 2002/95/EK

• EN 60335-1:2012/A11:2014
• EN 1012-1:2010
• AfPS GS 2014:01 PAK
• EN 55014-1:2006/A2:2011
• EN 55014-2:2015
• EN 61000-3-2:2014
• EN 61000-3-3:2013

Az ERBA GmbH képviseletében és megbízásából (hivatalos aláírás)

Dominik Schilling

Müszaki koordinátor

ERBA GmbH, Talpagasse 6, 1230 Wien, Austria

Oldal 51
