NÁVOD NA OBSLUHU 17001 Erba

* Technické zmeny vyhradené

1. Bezpečnostné pokyny 23
2. Popis výrobku 24
3. Zamýšlané použitie 24
4. Obmedzenia použitia 24
5. Technické údaje 24
6. Hodnoty emisie hluku 24
7. Dôležité informácie pre uvedenie do prevádzky 25
8. Návod na obsluhu 25
9. Servis a náhradné diely 26
10. Záruka 26
11. Likvidácia 26
12. Právne informácie 26
13. Vyhlásenie o zhode 27

Strana 22

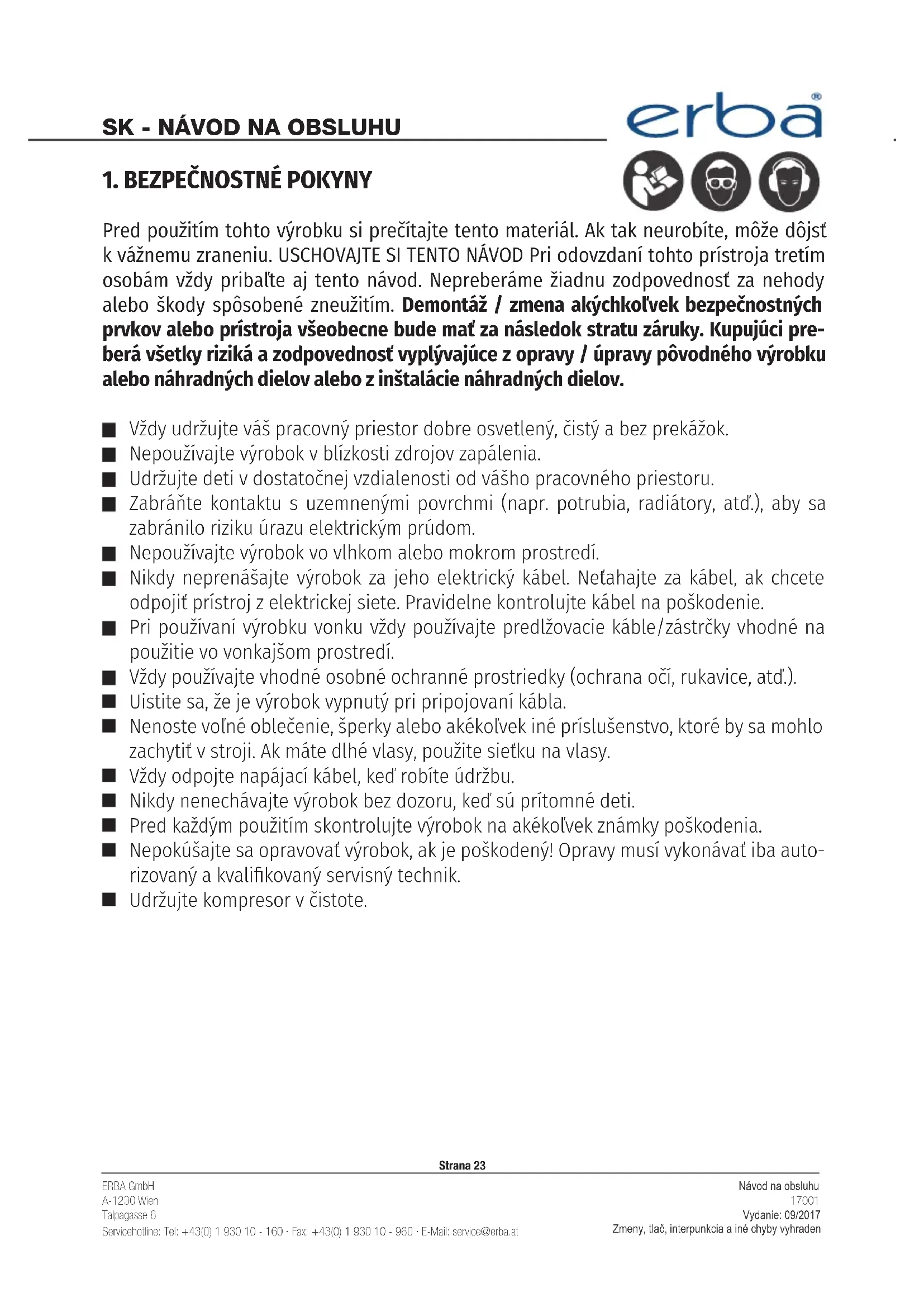

1. BEZPEČNOSTNÉ POKYNY

Pred použitím tohto výrobku si prečítajte tento materiál. Ak tak neurobíte, môže dôjst k vážnemu zraneniu. USCHOVAJTE SI TENTO NÁVOD Pri odovzdaní tohto prístroja tretím osobám vždy pribal'te aj tento návod. Nepreberáme žiadnu zodpovednosť za nehody alebo škody spôsobené zneužitím. Demontáž / zmena akýchkol'vek bezpečnostných prvkov alebo prístroja všeobecne bude mať za následok stratu záruky. Kupujúci preberá všetky riziká a zodpovednosť vyplývajúce z opravy / úpravy pôvodného výrobku alebo náhradných dielov alebo z inštalácie náhradných dielov.

Vždy udržujte váš pracovný priestor dobre osvetlený, čistý a bez prekážok.
Nepoužívajte výrobok v blízkosti zdrojov zapálenia.
■ Udržujte deti v dostatočnej vzdialenosti od vášho pracovného priestoru.
Zabráňte kontaktu s uzemnenými povrchmi (napr. potrubia, radiátory, atd.), aby sa zabránilo riziku úrazu elektrickým prúdom.
Nepoužívajte výrobok vo vlhkom alebo mokrom prostredí.
Nikdy neprenášajte výrobok za jeho elektrický kábel. Netahajte za kábel, ak chcete odpojit prístroj z elektrickej siete. Pravidelne kontrolujte kábel na poškodenie.
- Pri použivaní výrobku vonku vždy použivajte predlžovacie káble/zástrčky vhodné na použitie vo vonkajšom prostredí.
Vždy používajte vhodné osobné ochranné prostriedky (ochrana očí, rukavice, atd').
■ Uistite sa, že je výrobok vypnutý pri pripojovaní kábla.
Nenoste volné oblečenie, šperky alebo akékolvek iné príslušenstvo, ktoré by sa mohlo zachytiť v stroji. Ak máte dlhé vlasy, použite sietku na vlasy.
■ Vždy odpojte napájací kábel, ked' robíte údržbu.
Nikdy nenechávajte výrobok bez dozoru, ked'sú prítomné deti.
■ Pred každým použitím skontrolujte výrobok na akékol'vek známky poškodenia.
Nepokúšajte sa opravovať výrobok, ak je poškodený! Opravy musí vykonávať iba autorizovaný a kvalifikovaný servisný technik.
■ Udržujte kompresor v čistote.

2. POPIS VÝROBKU

1. Vzduchová hadica
2. Hlavný vypínač
3. Napájací konektor
4. Vzduchová pištol' + hadica pre nafukovanie pneumatík
5. Rôzne adaptéry (gumové člny, vzduchové
   matrace atd'.)
6. Držiak na (5)
7. Rozprašovacia tryska
8. Loptová ihla
9. Adaptér ventilu pneumatiky
10. Univerzálny adaptér

3. ZAMÝŠL'ANÉ POUŽITIE

Hobby kompresor je navrhnutý tak, aby poskytoval stlačený vzduch pre pneumatické nástroje, ktoré môžu byť prevádzkované s prietokom vzduchu až 180 l/min (pištole pre nafukovanie pneumatík, rozprašovacie pištole atd'). Vzhľadom na obmedzenú kapacitu prietoku vzduchu nie je možné používať pneumatické náradia, ktoré vyžadujú veľké prúdenie vzduchu (vzuchové brúsky, pneumatické píly, sekacie kladivá atd'). Akékol’vek iné použitie je zakázané. Kupujúci prijíma všetky právne a iné záväzky za akékol’vek škody alebo zranenia spôsobené nesprávnym použivaním výrobku (t.j. akékol’vek iné použitie než vyššie uvedený určený účel použitia).

4. OBMEDZENIA

Upozorňujeme, že tento výrobok nie je určený pre komerčné alebo priemyslové použitie. Nepreberáme žiadnu zodpovednosť alebo reklamácie, keď sa výrobok používa v priemyslových a/alebo komerčných prevádzkach.

1. TECHNICKÉ ÚDAJE

Pozrite technické údaje.

Strana 24

ERBA GmbH

A 1230 Wier

Talpagasse 6

Servicehotline: Tel: [phone] - 160 · Fax: -43(0) 1 930 10 - 960 · E-Mail: [e-mail]

Návod na obsluhu

17001

Vydanie: 09/2017

Zmeny, tlač, interpunkcia a iné chyby vyhraden

7. DÔLEŽITÉ INFORMÁCIE PRE UVEDENIE DO PREVÁDZKY

■ Postavte kompresor čo najbližšie k pracovnej ploche, aby sa zabránilo používaniu dl-hých vzduchových hadíc a predlžovacích káblov.

■ Nasávaný vzduch musí byt suchý a čistý.

8. NÁVOD NA OBSLUHU

Rýchlospojka (1)

Pripojenie:

Vložte zástrčku vašej hadice priamo do spojky, pokým nebudete počuť cvaknutie.

Odpojenie:

Na ovládanie kompresoru použite hlavný vypínač (2). Maximálna nepretržitá prevádzka je „S3 15%“ (1,5 minúty zapnutý a potom 8,5 minúty vypnutý pre ochladenie). Po vypnutí motoru sa zvyšný vzduch z hadice uvolní počutelným vyfúknutím. To je normálne a nie je to žiadna známka poškodenia.

Riešenie problémov:

Motor kompresoru nefunguje

Príčina: Bez napájania.

Príčina: Napájacia hladina je príliš nízka.

Riešenie: Nepoužívajte dlhé predlžovacie šnúry. Ak budete musieť použit predlžovacie šnúry, uistite sa, že sú dostatočne hrubé (aspoň 2,5 mm ^2 ).

Príčina: Okolitá teplota je príliš nízka.

Riešenie: Nepracujte pod 5 ° C.

Príčina: Prehriatie motora.

Riešenie: Nechajte motor vychladnút. Nepracujte nad 40 ° C okolitej teploty.

Motor kompresora funguje, ale nie je žiadny tlak

Príčina: Tesnenie netesní.

Riešenie: Skontrolujte tesnenia a nechajte ich vymenit autorizovaným technikom.

Strana 25

ERBA GmbH

A 1230 Wier

Talpagasse 6

Servicehotline: Tel: [phone] - 160 · Fax: -43(0) 1 930 10 - 960 · E-Mail: [e-mail]

Návod na obsluhu

17001

Vydanie: 09/2017

Zmeny, tlač, interpunkcia a iné chyby vyhraden

9. SERVIS A NÁHRADNÉ DIELY

Používajte iba originálne náhradné diely.

10. ZÁRUKA

Uplatňujú sa nariadenia pre zákonnú záruku

11. LIKVIDÁCIA

Naše výrobky sú balené tak, aby sa zabránilo poškodeniu pri preprave. Obalové materiály sú cenné zdroje, a preto môžu a mali by byt recyklované. Výrobok sa skladá z rôznych materiálov (kovy, oleje, plasty, atd.) a musí byt starostlivo zlikvidovaný v súlade s vašimi federálnymi a miestnymi predpismi pre likvidáciu.

12. PRÁVNE INFORMÁCIE

Všetky práva vyhradené. Táto príručka je chránená autorskými právami. Reprodukcia a úpravy (digitálne, tlač, atd.) sú prísne zakázané bez prechádzajúceho písomného súhlasu spoločnosti ERBA GmbH.

VYHLÁSENIE O ZHODE

Modely: 17001 Hobby bezolejový vzduchový kompresor

ERBA GmbH, Talpagasse 6, 1230 Wien, vyhlasuje, že uvedený model spíňa nasledujúce kvalitativne štandardy CE/RoHS, schválenia a príslušné požiadavky na bezpečnost:

Smernica pre strojné zariadenia: 2006/42/ES

Smernica EMC: 2014/30/ES

ROHS: 2002/95/ES

- EN 60335-1:2012/A11:2014

- EN 1012-1:2010

- AfPS GS 2014:01 PAK

- EN 55014-1:2006/A2:2011

- EN 55014-2:2015

- EN 61000-3-2:2014

- EN 61000-3-3:2013

Wien, 01.09. 2017

Jenny

Za a v mene ERBA GmbH (dalej iba podpis oprávnenej osoby)

Dominik Schilling

ERBA GmbH, Talpagasse 6, 1230 Viedeň, Rakúsko

Strana 27
