NÁVOD K OBSLUZE 17001 Erba

* Technické změny vyhrazeny

Menovitý výkon:	230 V ~ 50 Hz
Výkon motora:	1,5 PS/1100 W, S3 15%
Otáčky motora:	3750 ot./min
Pracovný tlak:	max. 8 barov
Spotreba vzduchu:	180 l/min.
Hladina akustického výkonu LwA:	97 dB (A) ± 3 dB
Hladina akustického tlaku LpA:	83 dB (A) ± 3 dB
IP trieda:	IP 20
Hmotnost:	5,5 kg

6. HODNOTY EMISIÍ HLUKU

■ Skontrolujte výrobok na škody v dôsledku prepravy. Informujte dopravcu, ak zistíte akékol'vek poškodenie pri preprave.

Potiahnite spät objímku rýchlospojky a vytiahnite zástrčku.

Riešenie: Skontrolujte káble, zástrčky, poistky a zásuvky.

Technický koordinátor

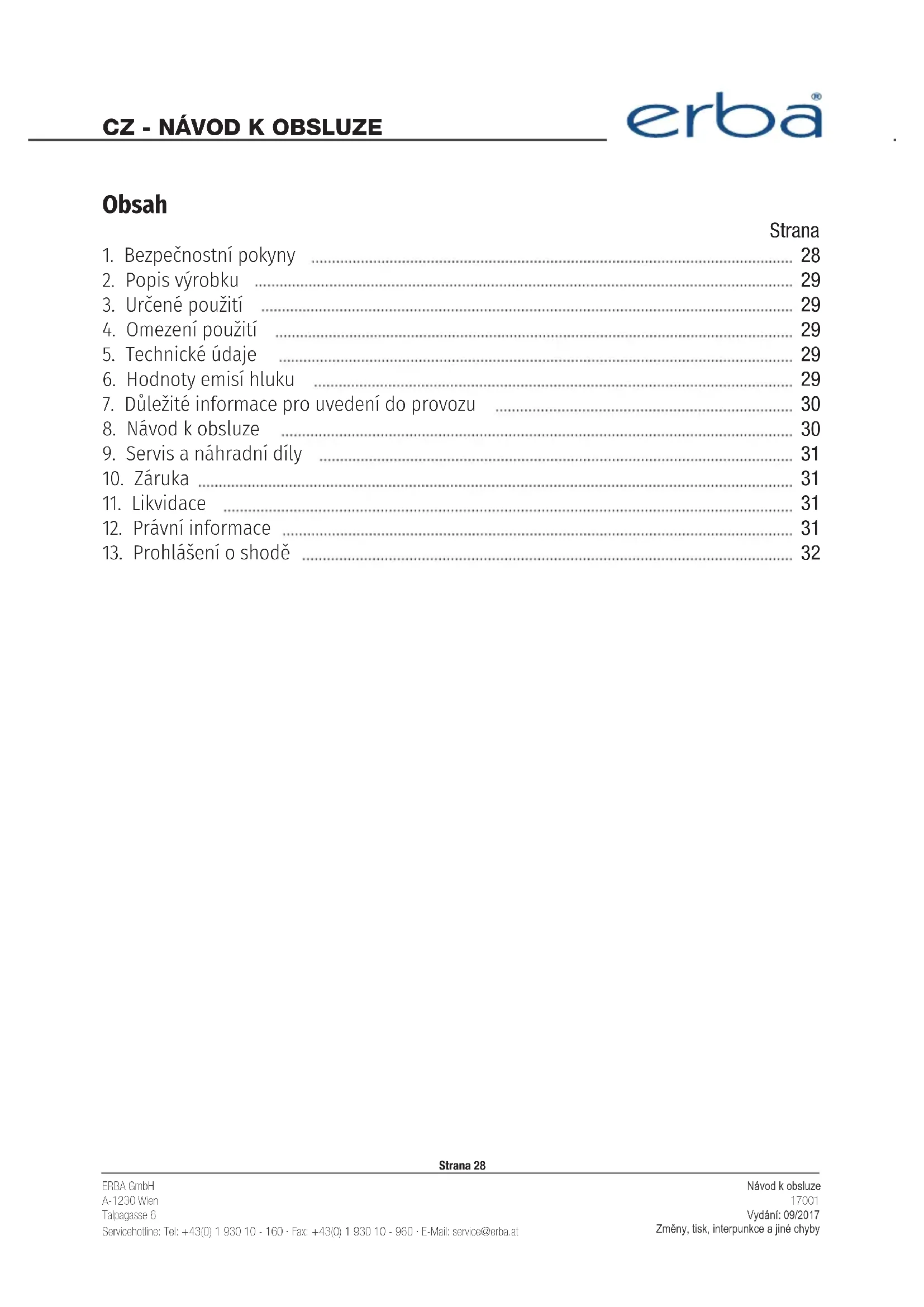

1. Bezpečnostní pokyny 28
2. Popis výrobku 29
3. Určené použití 29
4. Omezení použití 29
5. Technické údaje 29
6. Hodnoty emisí hluku 29
7. Důležité informace pro uvedení do provozu 30
8. Návod k obsluze 30
9. Servis a náhradní díly 31
10. Záruka 31
11. Likvidace 31
12. Právní informace 31
13. Prohlášení o shodě 32

Strana 28

1. BEZPEČNOSTNÍ POKYNY

Před použitím tohoto výrobku si přečtěte tento materiál. Pokud tak neučiníte, může dojít k vážnému zranění. USCHOVEJTE SI TENTO NÁVOD Při odevzdání tohoto přístroje třetím osobám vždy příbalte i tento návod. Nepřebíráme žádnou odpovědnost za nehody nebo škody způsobené zneužitím. Demontáž / změna jakýchkoli bezpečnostních prvků nebo přístroje obecně bude mít za následek ztrátu záruky. Kupující přebírá veškerá rizika a odpovědnost vyplývající z opravy / úpravy původního výrobků nebo náhradních dílů nebo z instalace náhradních dílů.

■ Vždy udržujte váš pracovní prostor dobře osvětlený, čistý a bez překážek.
Nepoužívejte výrobek v blízkosti zdrojů zapálení.
■ Udržujte děti v dostatečné vzdálenosti od vašeho pracovního prostoru.
Zabraňte kontaktu s uzemněnými povrchy (např. potrubí, topení, atd.), aby se zabránilo riziku úrazu elektrickým proudem.
Nepoužívejte výrobek ve vlhkém nebo mokrém prostředí.
Nikdy nepřenášejte výrobek za jeho elektrický kabel. Netahejte za kabel pro odpojení od elektrické sítě. Pravidelně kontrolujte kabel na poškození.
Při používání výrobku venku vždy používejte prodlužovací kabely/zástrčky vhodné pro použití ve venkovním prostředí.
■ Vždy používejte vhodné osobní ochranné prostředky (ochrana očí, rukavice, atd.).
■ Ujistěte se, že je výrobek vypnutý při připojování kabelu.
Nenoste volné oblečení, šperky nebo jakékoliv jiné příslušenství, které by se mohlo zachytit ve stroji. Pokud máte dlouhé vlasy, použijte sítku na vlasy.
■ Vždy odpojte napájecí kabel, když provádíte údržbu.
Nikdy nenechávejte výrobek bez dozoru, když jsou přítomny děti.
■ Před každým použitím zkontrolujte výrobek na jakékoli známky poškození.
Nepokoušejte se opravovat výrobek, pokud je poškozen! Opravy musí provádět pouze autorizovaný a kvalifikovaný servisní technik.
■ Pokud se kompresor nepoužívá, skladujte ho v suché, uzamčené místnosti mimo do-sah dětí.
■ Udržujte kompresor v čistotě.

2. POPIS VÝROBKU

1. Vzduchová hadice vé matrace atd.)
2. Hlavní vypínač
3. Držák pro (5)
4. Napájecí konektor
5. Rozprašovací tryska
6. Vzduchová pistole + hadice pro nafuko- 8. Míčová jehla vání pneumatik 9. Adaptér ventilu pneumatiky
7. Různé adaptéry (gumové čluny, vzducho- 10. Univerzální adaptér

3. URČENÉ POUŽITÍ

Hobby kompresor je navržen tak, aby poskytoval stlačený vzduch pro pneumatické nástroje, které mohou být provozovány s průtokem vzduchu až 180 l / min (pistole pro na-fukování pneumatik, rozprašovací pistole atd.). Vzhledem k omezené kapacitě průtoku vzduchu není možné provozovat pneumatické nářadí, které vyžadují velké proudění vz-duchu (vzduchové brusky, pneumatické pily, sekací kladiva atd.). Jakékoliv jiné použití je zakázáno. Kupující přijímá všechny právní a jiné závazky za jakékoli škody nebo zranění způsobené nesprávným používáním výrobku (tj. jakékoli jiné použití než výše uvedený určený účel použití).

4. OMEZENÍ

Upozorňujeme, že tento výrobek není určen pro komerční nebo průmyslové použití. Nepřebíráme žádnou odpovědnost nebo reklamace, když se výrobek používá v průmyslových a / nebo komerčních provozech.

5. TECHNICKÉ ÚDAJE

Jmenovitý výkon:	230 V ~ 50 Hz
Výkon motoru:	1,5 PS/1100 W, S3 15%
Otáčky motoru:	3750 ot./min
Pracovní tlak:	max. 8 barů
Spotřeba vzduchu:	180 l/min.
Hladina akustického výkonu LwA:	97 dB (A) ± 3 dB
Hladina akustického tlaku LpA:	83 dB (A) ± 3 dB
IP třída:	IP 20
Hmotnost:	5,5 kg

6. HODNOTY EMISÍ HLUKU

Viz technické údaje

Strana 30

ERBA GmbH

A 1230 Wier

Talpagasse 6

Servicehotline: Tel: [phone] - 160 · Fax: -43(0) 1 930 10 - 960 · E-Mail: [e-mail]

Návod k obsluze

17001

Vydání: 09/2017

Změny, tisk, interpunkce a jiné chyby

7. DŮLEŽITÉ INFORMACE PRO UVEDENÍ DO PROVOZU

■ Zkontrolujte výrobek na škody v důsledku přepravy. Informujte dopravce, pokud zjistíte jakékoliv poškození při přepravě.
■ Postavte kompresor co nejblíže k pracovní ploše, aby se zabránilo použití dlouhých vzduchových hadic a prodlužovacích kabelů.
■ Nasávaný vzduch musí být suchý a čistý.

8. NÁVOD K OBSLUZE

Rychlospojka (1)

Připojení:

Vložte zástrčku vaší hadice přímo do spojky, dokud neuslyšite cvaknutí.

Odpojení:

Vytáhněte zpátky objímku rychlospojky a vytáhněte zástrčku.

K ovládání kompresoru použijte hlavní vypínač (2). Maximální nepřetržitý provoz je „S3 15%“ (1,5 minuty zapnutý a potom 8,5 minuty vypnutý pro ochlazení). Po vypnutí motoru se zbývající vzduch z hadice uvolní slyšitelným vyfouknutím. To je normální a není to žádná známka poškození.

Řešení problémů:

Motor kompresoru nefunguje

Příčina: Bez napájení.

Řešení: Zkontrolujte kabely, zástrčky, pojistky a zásuvky.

Příčina: Napájecí hladina je příliš nízká.

Řešení: Nepoužívejte dlouhé prodlužovací šňůry. Pokud budete muset použít prodlužovací šňůry, ujistěte se, že jsou dostatečně silné (alespoň 2,5 mm ^2 ).

Příčina: Okolní teplota je příliš nízká.

Řešení: Nepracujte pod 5 ° C.

Příčina: Přehřátí motoru.

Řešení: Nechte motor vychladnout. Nepracujte nad 40 ° C okolní teploty.

Motor kompresoru funguje, ale není žádný tlak

Příčina: Těsnění netěsní.

Řešení: Zkontrolujte těsnění a nechte je nahradit autorizovaným technikem.

Strana 31

9. SERVIS A NÁHRADNÍ DÍLY

Používejte pouze originální náhradní díly.

10. ZÁRUKA

Uplatňují se nařízení pro zákonnou záruku.

11. LIKVIDACE

Naše výrobky jsou baleny tak, aby se zabránilo poškození při přepravě. Obalové materiály jsou cenné zdroje, a proto mohou a měly by být recyklovány. Výrobek se skládá z různých materiálů (kovy, oleje, plasty, atd.) a musí být zlikvidován s péčí a v souladu s vašimi federálními a místními předpisy pro likvidaci.

12. PRÁVNÍ INFORMACE

Všechna práva vyhrazena. Tato příručka je chráněna autorskými právy. Reprodukce a úpravy (digitální, tisk, atd.) jsou přísně zakázány bez předchozího písemného souhlasu společnosti ERBA GmbH.

Strana 32

PROHLÁŠENÍ O SHODĚ

ERBA GmbH, Talpagasse 6, 1230 Wien, prohlašuje, že zmíněný model splňuje následující kvalitativní standardy CE/RoHS, schválení a příslušné požadavky na bezpečnost:

Směrnice pro strojní zařízení: 2006/42/ES

Směrnice EMC: 2014/30/ES

ROHS: 2002/95/ES

• EN 60335-1:2012/A11:2014
• EN 1012-1:2010
• AfPS GS 2014:01 PAK
• EN 55014-1:2006/A2:2011
• EN 55014-2:2015
• EN 61000-3-2:2014
• EN 61000-3-3:2013

Wien, 01.09. 2017

Jenny

Technický koordinátor

ERBA GmbH, Talpagasse 6, 1230 Vídeň, Rakousko

Strana 33
