NÁVOD K OBSLUZE 17017 Erba

* Technické změny vyhrazeny

Bezpečnostné pokyny pre prácu s tlakovým zariadením

1. Tlaková nádoba
2. Koliesko
3. Bezpečnostný ventil
4. Regulátor tlaku
5. Pracovný tlakový ventil
6. Manometer
7. Rukovät
8. Hlavný vypínač
9. Stojan
10. Vypúšťací ventil

3. ZAMÝŠL'ANÉ POUŽITIE

Menovitý výkon:	230 V ~ 50 Hz
Výkon motora:	2 PS/1500 W, S3 25%
Otáčky motora:	4000 ot./min
Pracovný tlak:	max. 10 barov
Objem nádrže:	50 l
Spotreba vzduchu:	220 l/min.
Hladina akustického výkonu LwA:	97 dB (A) ± 3 dB
Hladina akustického tlaku LpA:	83 dB (A) ± 3 dB
IP trieda:	IP 20
Hmotnost:	23,5 kg

6. HODNOTY EMISIÍ HLUKU

■ Skontrolujte výrobok na škody v dôsledku prepravy. Informujte dopravcu, ak zistíte akékol'vek poškodenie pri preprave.

Potiahnite spät objímku rýchlospojky a vytiahnite zástrčku.

Nastavenie tlaku

Riešenie: Skontrolujte káble, zástrčky, poistky a zásuvky.

Technický koordinátor

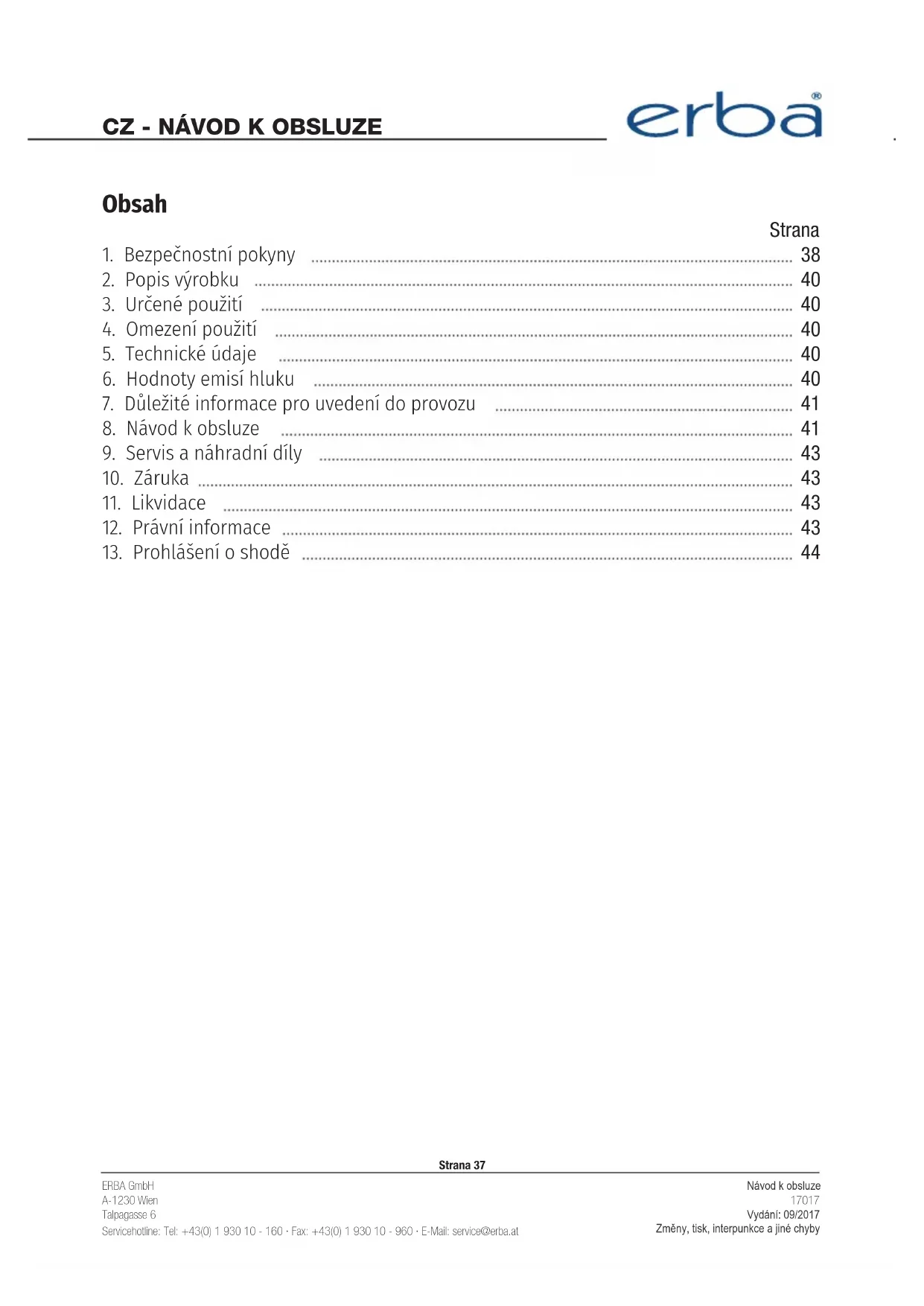

1. Bezpečnostní pokyny 38
2. Popis výrobku 40
3. Určené použití 40
4. Omezení použití 40
5. Technické údaje 40
6. Hodnoty emisí hluku 40
7. Důležité informace pro uvedení do provozu 41
8. Návod k obsluze 41
9. Servis a náhradní díly 43
10. Záruka 43
11. Likvidace 43
12. Právní informace 43
13. Prohlášení o shodě 44

Strana 37

1. BEZPEČNOSTNÍ POKYNY

Před použitím tohoto výrobku si přečtěte tento materiál. Pokud tak neučiníte, může dojít k vážnému zranění. USCHOVEJTE SI TENTO NÁVOD Při odevzdání tohoto přístroje třetím osobám vždy příbalte i tento návod. Nepřebíráme žádnou odpovědnost za nehody nebo škody způsobené zneužitím. Demontáž / změna jakýchkoli bezpečnostních prvků nebo přístroje obecně bude mít za následek ztrátu záruky. Kupující přebírá veškerá rizika a odpovědnost vyplývající z opravy / úpravy původního výrobků nebo náhradních dílů nebo z instalace náhradních dílů.

■ Vždy udržujte váš pracovní prostor dobře osvětlený, čistý a bez překážek.
Nepoužívejte výrobek v blízkosti zdrojů zapálení.
■ Udržujte děti v dostatečné vzdálenosti od vašeho pracovního prostoru.
Zabraňte kontaktu s uzemněnými povrchy (např. potrubí, topení, atd.), aby se zabránilo riziku úrazu elektrickým proudem.
Nepoužívejte výrobek ve vlhkém nebo mokrém prostředí.
Nikdy nepřenášejte výrobek za jeho elektrický kabel. Netahejte za kabel pro odpojení od elektrické sítě. Pravidelně kontrolujte kabel na poškození.
Při používání výrobku venku vždy používejte prodlužovací kabely/zástrčky vhodné pro použití ve venkovním prostředí.
■ Vždy používejte vhodné osobní ochranné prostředky (ochrana očí, rukavice, atd.).
■ Ujistěte se, že je výrobek vypnutý při připojování kabelu.
Nenoste volné oblečení, šperky nebo jakékoliv jiné příslušenství, které by se mohlo zachytit ve stroji. Pokud máte dlouhé vlasy, použijte sítku na vlasy.
Vždy odpojte napájecí kabel, když provádíte údržbu, čištění nebo výměnu míchadla.
Nikdy nenechávejte výrobek bez dozoru, když jsou přítomny děti.
■ Před každým použitím zkontrolujte výrobek na jakékoli známky poškození.
Nepokoušejte se opravovat výrobek, pokud je poškozen! Opravy musí provádět pouze autorizovaný a kvalifikovaný servisní technik.
Kompresor má startovací výkon 2 ps / 1500 W a proto je nutné použít 16 A pojistku s časovým zpožděním. Snažte se vyhnout použití prodlužovací šňůry, kdykoli je to možné a používejte místo toho prodloužení vzduchové hadice.
■ Uvolnění vzduchu z nádrže může být nebezpečné a musí se provádět pouze autorizovaným personálem.
■ Pokud se kompresor nepoužívá, skladujte ho v suché, uzamčené místnosti mimo do-sah dětí.
■ Udržujte kompresor v čistotě.
■ Při demontáži vzduchových připojek mějte pevný úchop, aby se zabránilo zpětnému pohybu vzduchové hadice.

Strana 38

Bezpečnostní pokyny pro stříkání barev

Nepoužívejte barvy nebo rozpouštědla s bodem vznícení pod 55 ° C. Nezahřívejte barvy nebo rozpouštědla!
■ Při práci s škodlivými látkami vždy používejte osobní ochranné prostředky. Přečtěte si pokyny s bezpečnostními opatřeními stanovenými výrobcem těchto látek.
■ Při práci s atomizovanou barvou je zakázáno kouřit, používat otevřený oheň nebo jiné zdroje zapálení. Atomizovaná barva je vysoce hořlavá.
■ Nekonzumujte potraviny nebo nápoje v pracovním prostoru. Nátěrové plyny jsou toxické.
■ Pracovní prostor (pokoj) musí být větší než 30 m² a dobře větraný.
■ Nestříkejte proti větru.
■ Vždy dodržujte federální zákony a předpisy týkající se používání a likvidaci nebezpečných látek.
Nepoužívejte minerální lihy, butylalkohol nebo metylenchlorid v kombinaci se vzduchovými hadicemi z PVC (snížená životnost).

Bezpečnostní pokyny pro práci se stlačeným vzduchem a stříkací pistolí

■ Kompresor a trubky dosahují vysokých teplot během provozu. Nedotýkejte se!
■ Ujistěte se, že vzduch nasávaný kompresorem je bez jakýchkoli nebezpečných látek, aby se zabránilo vzniku požáru nebo výbuchu.
■ Při práci se stříkací pistolí vždy používejte osobní ochranné prostředky (ochranné brýle).
Nikdy nemířte stříkací pistoli přímo na lidi. Nepoužívejte stříkací pistoli k čištění sebe nebo jiných lidí.

Bezpečnostní pokyny pro práci s tlakovým zařizením

■ Každý, kdo pracuje s tlakovým zařízením, musí udržovat zařízení v dobrém stavu, pod dohledem a musí okamžitě provádět veškeré nezbytné kroky pro zajištění opravy a údržby zařízení v souladu s nejnovějšími bezpečnostními normami.
■ Poškozené tlakové zařízení se nesmí používat.
■ Tlakové nádoby se musí kontrolovat v pravidelných intervalech na jakékoli poškození nebo rezavění. Obratte se na servisního technika, pokud zjiistíte nějakou škodu.

Strana 39

2. POPIS VÝROBKU

1. Tlaková nádoba
2. Kolečko
3. Pojistný ventil
4. Regulátor tlaku
5. Pracovní tlakový ventil
6. Manometr
7. Rukojet
8. Hlavní vypínač
9. Stojan
10. Vypouštěcí ventil

3. URČENÉ POUŽITÍ

Kompresor se používá k výrobě stlačeného vzduchu pro ovládání pneumatického nářadí. Jakékoliv jiné použití je zakázáno. Kupující přijímá všechny právní a jiné závazky za jakékoli škody nebo zranění způsobené nesprávným používáním výrobku (tj. jakékoli jiné použití než výše uvedený určený účel použití).

4. OMEZENÍ

Upozorňujeme, že tento výrobek není určen pro komerční nebo průmyslové použití. Nepřebíráme žádnou odpovědnost nebo reklamace, když se výrobek používá v průmyslových a / nebo komerčních provozech.

1. TECHNICKÉ ÚDAJE

Imenovitý výkon:	230 V ~ 50 Hz
Výkon motoru:	2 PS/1500 W, S3 25%
Otáčky motoru:	4000 ot./min
Pracovní tlak:	max. 10 barů
Objem nádrže:	50 l
Spotřeba vzduchu:	220 l/min.
Hladina akustického výkonu LwA:	97 dB (A) ± 3 dB
Hladina akustického tlaku LpA:	83 dB (A) ± 3 dB
IP třída:	IP 20
Hmotnost:	23,5 kg

6. HODNOTY EMISÍ HLUKU

Viz technické údaje

Strana 40

7. DŮLEŽITÉ INFORMACE PRO UVEDENÍ DO PROVOZU

■ Zkontrolujte výrobek na škody v důsledku přepravy. Informujte dopravce, pokud zjistíte jakékoliv poškození při přepravě.
■ Postavte kompresor co nejblíže k pracovní ploše, aby se zabránilo použití dlouhých vzduchových hadic a prodlužovacích kabelů.
■ Nasávaný vzduch musí být suchý a čistý.
■ Po natankování vzduchu musí motor kompresoru vychladnout 2-5 minut, aby se zabránilo přehřátí.

Montáž koleček (2)

Přiložená kolečka musí být namontována podle obrázků B,C a D.

Montáž stojanu (9)

Přiložené gumové stojany musí být namontovány podle obrázku A.

8. NÁVOD K OBSLUZE

Rychlospojka (5)

Připojení:

Vložte zástrčku vaší hadice přímo do spoikv. dokud neuslyšite cyaknutí.

Odpojení:

Vytáhněte zpátky objímku rychlospojky a vytáhněte zástrčku.

Úprava tlaku

Použijte regulátor tlaku (4) pro nastavení tlaku na tlakoměru (6). Tím se reguluje tlak vycházející z pracovního tlakového ventilu (7).

Strana 41

Řešení problémů:

Motor kompresoru nefunguje

Příčina: Bez napájení.

Řešení: Zkontrolujte kabely, zástrčky, pojistky a zásuvky.

Příčina: Napájecí hladina je příliš nízká.

Řešení: Nepoužívejte dlouhé prodlužovací šňůry. Pokud budete muset použít prodlužovací šňůry, ujistěte se, že jsou dostatečně silné (alespoň 2,5 mm ^2 ).

Příčina: Okolní teplota je příliš nízká.

Řešení: Nepracujte pod 5 ° C.

Příčina: Přehřátí motoru.

Řešení: Nechte motor vychladnout. Nepracujte nad 40 ° C okolní teploty.

Motor kompresoru funguje, ale není žádný tlak

Příčina: Těsnění netěsní.

Řešení: Zkontrolujte těsnění a nechte je nahradit autorizovaným technikem.

Příčina: Vypouštěcí ventil netěsní.

Řešení: Utáhněte šroub rukou. Zkontrolujte těsnění na ventilu a v případě potřeby jej vyměňte.

Motor kompresoru pracuje, manometr ukazuje tlak, ale nářadí nefunguje

Příčina: Hadicové přípojky netěsní.

Řešení: Zkontrolujte hadice a nástroje a v případě potřeby vyměňte.

Příčina: Pracovní tlakový ventil netěsní.

Řešení: Zkontrolujte ventil a v případě potřeby vyměňte.

Příčina: Regulátor tlaku nastaven příliš nízko.

Řešení: Zvyšte tlak s regulátorem tlaku nebo pomocí ventilu tlakové nádrže.

Strana 42

9. SERVIS A NÁHRADNÍ DÍLY

Kondenzovaná voda

Zkondenzovanou vodu můžete vypustit pomocí vypouštěcího ventilu (10) na spodní straně nádrže (obrázek E). Zkondenzovaná voda v nádrži obsahuje olej a musí být zlikvidována odpovídajícím způsobem.

Pojistný ventil

Pojistný ventil je nastaven na maximální povolený tlak v nádrži. Je zakázáno měnit tento ventil jakýmkoli způsobem.Pro zajištění dokonalé funkce ventilu musí být ventil občas používán. Vytáhněte kroužek, dokud neuslyšite odvzdušnění z ventilu. Pak kroužek pustte.

10. ZÁRUKA

Uplatňují se nařízení pro zákonnou záruku.

11. LIKVIDACE

Naše výrobky jsou baleny tak, aby se zabránilo poškození při přepravě. Obalové materiály jsou cenné zdroje, a proto mohou a měly by být recyklovány. Výrobek se skládá z různých materiálů (kovy, oleje, plasty, atd.) a musí být zlikvidován s péčí a v souladu s vašimi federálními a místními předpisy pro likvidaci.

12. PRÁVNÍ INFORMACE

Všechna práva vyhrazena. Tato příručka je chráněna autorskými právy. Reprodukce a úpravy (digitální, tisk, atd.) jsou přisně zakázány bez předchozího písemného souhlasu společnosti ERBA GmbH.

Strana 43

PROHLÁŠENÍ O SHODĚ

ERBA GmbH, Talpagasse 6, 1230 Wien, prohlašuje, že zmíněný model splňuje následující kvalitativní standardy CE/RoHS, schválení a příslušné požadavky na bezpečnost:

Směrnice pro strojní zařízení: 2006/42/ES

Směrnice EMC: 2014/30/ES

Směrnice o venkovním hluku: 2000/14/ES + 2005/88/ES

ROHS: 2002/95/ES

• EN 60204-1:2006+A1
• EN 1012-1:2010
• AfPS GS 2014:01
• EN 55014-1:2006+A1+A2
• EN 55014-2:2015
• EN 61000-3-2:2014
• EN 61000-3-3:2013

Wien, 01.09. 2017

Jenny

Technický koordinátor

ERBA GmbH, Talpagasse 6, 1230 Vídeň, Rakousko

Strana 44
