17017 - Compresseur Erba - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Compresseur Erba 17017, puissance de 2 HP, pression maximale de 8 bars, réservoir de 24 litres.
Utilisation	Idéal pour les travaux de bricolage, gonflage de pneus, nettoyage à air comprimé et outils pneumatiques.
Maintenance et réparation	Vérifier régulièrement le niveau d'huile, nettoyer le filtre à air, drainer l'eau du réservoir après chaque utilisation.
Sécurité	Utiliser des équipements de protection individuelle (EPI), ne pas dépasser la pression maximale, ne pas utiliser dans des environnements humides.
Informations générales	Poids : 30 kg, dimensions : 80 x 40 x 70 cm, garantie de 2 ans.

FOIRE AUX QUESTIONS - 17017 Erba

Comment puis-je démarrer le compresseur Erba 17017 ?

Assurez-vous que le compresseur est branché à une prise électrique appropriée. Vérifiez que le réservoir est rempli d'huile si nécessaire, puis actionnez l'interrupteur d'alimentation pour le démarrer.

Pourquoi mon compresseur ne s'arrête-t-il pas de fonctionner ?

Cela peut être dû à un réglage incorrect de la pression ou à une fuite d'air. Vérifiez les réglages de pression et inspectez tous les tuyaux et connexions pour détecter d'éventuelles fuites.

Le compresseur Erba 17017 fait beaucoup de bruit, est-ce normal ?

Un certain niveau de bruit est normal, mais si le son est excessif, cela peut indiquer un problème. Vérifiez que le compresseur est sur une surface plane et stable et assurez-vous que tous les composants sont bien fixés.

Comment entretenir mon compresseur Erba 17017 ?

Il est important de vérifier régulièrement le niveau d'huile, de nettoyer les filtres et de s'assurer que toutes les connexions sont bien serrées. Consultez le manuel d'utilisation pour un guide d'entretien détaillé.

Que faire si le compresseur ne produit pas d'air ?

Vérifiez que le compresseur est correctement alimenté en électricité et que le réservoir est plein. Inspectez également les tuyaux pour détecter d'éventuelles obstructions ou fuites.

Quels accessoires puis-je utiliser avec le compresseur Erba 17017 ?

Vous pouvez utiliser divers accessoires comme des pistolets à air, des buses de gonflage, et des outils pneumatiques compatibles. Assurez-vous que la pression de votre compresseur est adaptée aux accessoires utilisés.

Le compresseur émet une odeur de brûlé, que dois-je faire ?

Éteignez immédiatement le compresseur et débranchez-le. L'odeur peut indiquer une surchauffe ou un court-circuit. Laissez-le refroidir avant d'inspecter les composants internes ou contactez un professionnel.

Où puis-je trouver des pièces de rechange pour le compresseur Erba 17017 ?

Les pièces de rechange peuvent être commandées auprès de revendeurs agréés Erba ou directement sur le site officiel du fabricant. Assurez-vous de connaître le numéro de modèle pour garantir la compatibilité.

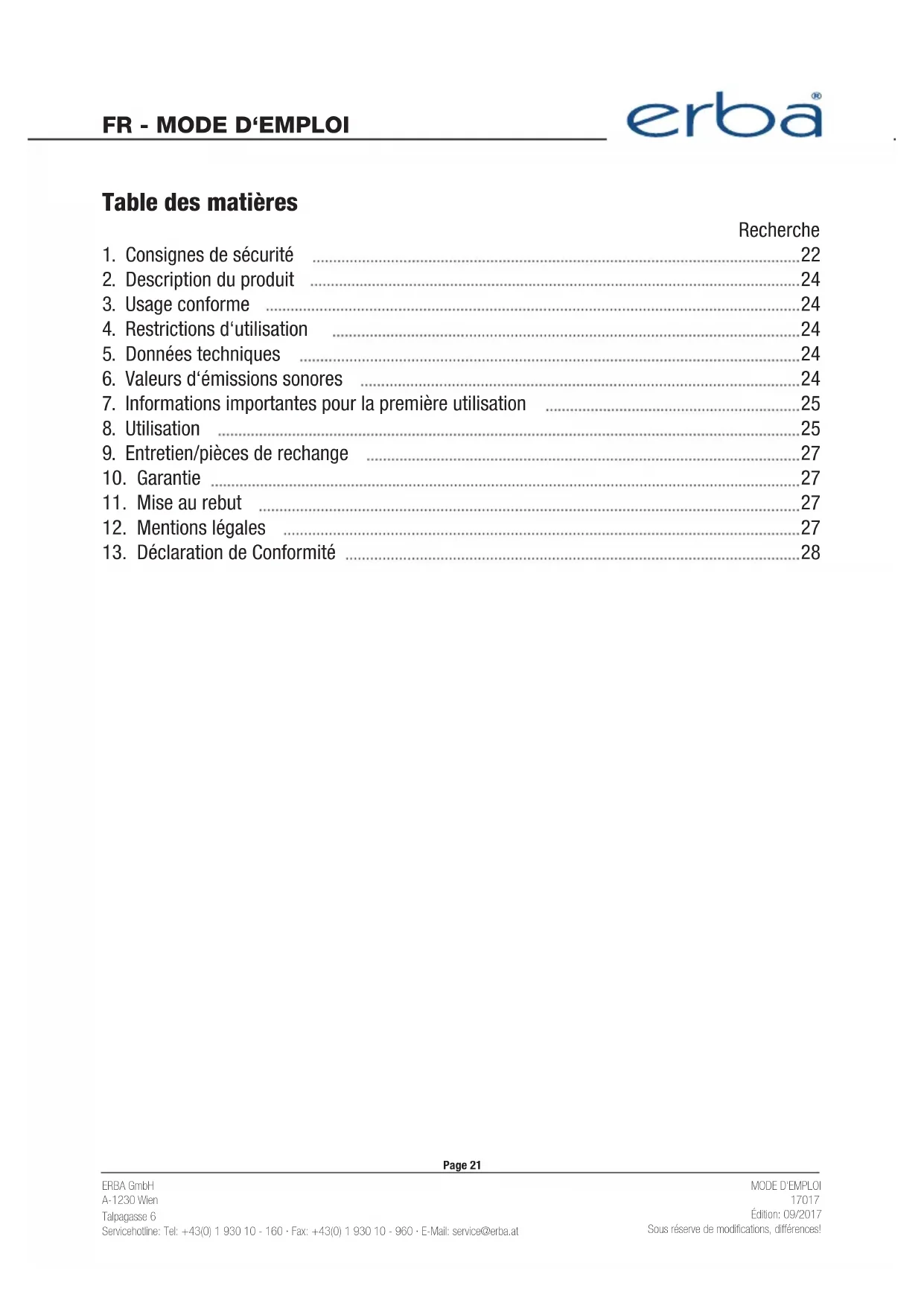

MODE D'EMPLOI 17017 Erba

* Sous réserve de modifications techniques

1. Consignes de sécurité 22
2. Description du produit ....24
3. Usage conforme 24
4. Restrictions d'utilisation 24
5. Données techniques 24
6. Valeurs d'émissions sonores 24
7. Informations importantes pour la première utilisation 25
8. Utilisation 25
9. Entretien/pièces de rechange 27
10. Garantie 27
11. Mise au rebut 27
12. Mentions légales 27
13. Déclaration de Conformité 28

1. CONSIGNES DE SÉCURITÉ

Lisez ce document avant d'utiliser le produit. Faute de quoi, vous vous exposez à un risque de graves blessures corporelles. GARDEZ CE MODE D'EMPLOI Si vous donnez cette machine à une autre personne, donnez-lui impérativement ce mode d'emploi. Nous déclinons toute responsabilité pour les dommages ou accidents résultant d'une utilisation non conforme. L'enlèvement/altération d'un des dispositifs de sécurité ou de la machine dans son ensemble entraîne la perte de la garantie. L'acheteur assume la totalité des risques et responsabilités découlant de ses réparations/altérations du produit original ou de ses pièces de rechange, ou découlant de son installation des pièces de rechange.

■ Faites en sorte que l'aire de travail reste toujours propre, dégagée et bien éclairée.
N'utilisez pas l'appareil à proximité de sources d'allumage.
■ Veillez à ce que les enfants restent à distance de l'aire de travail.
- Évitez tout contact avec des surfaces mises à la terre (ex : canalisations, radiateurs etc.), afin d'éviter tout risque de choc électrique.
N'utilisez pas l'appareil dans un endroit mouillé ou humide.
- Ne portez jamais l'appareil en le tenant par son câble électrique. Ne le débranchez pas en tirant sur le câble. Vérifiez régulièrement que le câble n'est pas abîmé.
Si vous devez utiliser l'appareil en extérieur, assurez-vous que la prise et l'éventuelle rallonge conviennent pour une utilisation en extérieur.
■ Munissez-vous toujours d'un équipement de protection individuelle adéquat (gants, lunettes de protection etc.).
■ Vérifiez que le bouton marche/arrêt est en position d'arrêt avant de brancher l'appareil.
- Évitez de porter des vêtements amples, des bijoux et tout autre accessoire susceptible d'être happé par la machine. Si vous avez les cheveux longs, mettez un filet à cheveux.
■ Débranchez toujours le câble avant toute manipulation d'entretien, de nettoyage ou de changement du mélangeur.
■ Ne laissez en aucun cas l'appareil sans surveillance si des enfants se trouvent à proximité.
■ Avant chaque utilisation de l'appareil, examinez-le afin de vous assurer qu'il n'est pas endommagé.
N'essayez pas de réparer l'appareil s'il est endommagé ! Toute réparation doit être confiée à un technicien de réparation dûment qualifié et agréé.
Le compresseur a une puissance de départ de 2 ps/1500 W, c'est pourquoi il est nécessaire d'utiliser un disjoncteur temporisé de 16 A.
- Essayez d'éviter d'utiliser des rallonges autant que possible et utilisez des extensions de tuyau d'air à la place.
Le dégagement libre d'air du réservoir peut être dangereux et ne doit être effectué que par du personnel autorisé.
Lorsqu'il n'est pas utilisé, le compresseur doit être entreposé dans une pièce sèche et verrouillée hors de portée des enfants.

■ Maintenez le compresseur propre.

■ Lorsque vous retirez les raccords d'air, maintenez-le fermement pour qu'il ne revienne pas brusquement vers vous.

Consignes de sécurité pour la pulvérisation de couleur

N'utilisez pas de peinture ou solvants ayant un point d'inflammation inférieur à 55 °C. Ne chauffez pas de la peinture ou des solvants.
■ Lorsque vous travaillez avec des substances dangereuses, utilisez toujours des équipements de protection individuelle. Lisez les consignes de sécurité fournies par le fabricant de ces substances.
■ Lorsque vous travaillez avec une peinture atomisée, il est interdit de fumer, d'utiliser un foyer ouvert ou toutes sources d'inflammation. La peinture atomisée est hautement inflammable.
■ Ne consommez pas d'aliments ou ne buvez pas dans la zone de travail. Les vapeurs de peinture sont toxiques.
■ La zone de travail (pièce) doit avoir une superficie supérieure à 30 m² et doit être bien ventilée.
■ Ne pulvérisez pas contre le vent.
■ Respectez et suivez toujours les lois et les règlements en vigueur concernant l'utilisation et l'élimination de substances dangereuses.
N'utilisez pas d'essences minérales, d'alcool butylique ou de chlorure de méthylène avec des tuyaux à air en PVC (réduction de la durée de vie).

Consignes de sécurité lorsque vous travaillez avec des pistolets à air comprimé et à poussière.

■ Le compresseur et les tuyaux atteignent des températures élevées pendant le fonctionnement. Ne pas toucher !

■ Assurez-vous que l'air consommé par le compresseur ne contient aucune substance dangereuse afin d'éviter les incendies ou les explosions.

■ Utilisez toujours un équipement de protection individuelle (lunettes de sécurité) lorsque vous travaillez avec des pistolets à poussière.

■ Ne dirigez jamais des pistolets à poussière vers des personnes. N'utilisez pas de pistolet à poussière pour vous nettover ou pour nettover d'autres personnes.

Consignes de sécurité pour le fonctionnement d'un équipement sous pression

■ Quiconque utilise un équipement sous pression doit maintenir l'appareil en bon état, surveiller et effectuer immédiatement toutes les étapes nécessaires pour réparer et entretenir l'appareil conformément aux normes de sécurité les plus récentes.
■ Un appareil sous pression ne doit pas être utilisé lorsqu'il est endommagé.
■ Les réservoirs sous pression doivent être inspectés régulièrement à la recherche de dommages ou de rouille. Contactez un technicien de maintenance si l'appareil est endommagé.

2. DESCRIPTION DU PRODUIT

1. Réservoir sous pression

2. Roue

3. Soupape de sécurité

4. Régulateur de pression

5. Soupape de pression de fonctionnement

6. Jauge

7. Poignée

8. Interrupteur marche/arrêt

9. Support

10. Vanne de vidange

3. USAGE CONFORME

Le compresseur est utilisé pour générer de l'air comprimé afin de faire fonctionner des outils pneumatiques. Tout autre type d'utilisation est à proscrire. L'acheteur assume l'ensemble des responsabilités, légales ou autres, pour les éventuels dommages ou blessures résultant d'une utilisation incorrecte de l'appareil (c.à.d. toute utilisation non conforme, voir ci-dessus).

4. RESTRICTIONS

Veuillez noter que ce produit n'a pas été conçu pour être utilisé dans un environnement industriel ou commercial. Nous déclinons toute responsabilité et toute garantie à partir du moment où l'appareil est utilisé dans un environnement industriel et/ou commercial.

1. DONNÉES TECHNIQUES

Puissance nominale:	230 V ~ 50 Hz
Puissance du moteur:	2 PS/1500 W, S3 25%
Régime moteur:	4000 tr/min
Pression de fonctionnement:	max. 10 bar
Volume du réservoir:	50 l
Consommation d'air:	220 l/min.
Niveau de puissance sonore LwA:	97 dB (A) ± 3 dB
Niveau de pression sonore LpA:	83 dB (A) ± 3 dB
Casse IP:	IP 20
Poids:	23,5 kg

6. VALEURS D'ÉMISSIONS SONORES

Voir données techniques.

7. INFORMATIONS IMPORTANTES POUR LA PREMIÈRE UTILISATION

■ Vérifiez que le produit n'a pas été endommagé pendant le transport. Avisez le transporteur si vous constatez des dommages causés lors du transport.
■ Placez le compresseur le plus près possible de la zone de travail pour éviter d'utiliser de longs tuyaux d'air et des rallonges.
■ L'air en entrée doit être sec et propre.
■ Après remplissage du réservoir d'air, le moteur du compresseur doit refroidir pendant 2-5 minutes pour éviter une surchauffe.

Montage des roues (2)

Les roues fournies doivent être montées selon les images B,C et D.

Montage du support (9)

Les supports en caoutchouc fournis doivent être montés selon l'image A.

8. UTILISATION

Raccord rapide (5)

Raccordement:

Mettez le connecteur de votre tuyau directement dans le raccordement jusqu'à ce que vous entendiez un clic.

Déconnexion :

Retirez le manchon du raccord rapide et retirez sur le connecteur.

Réglage de la pression

Utilisez le régulateur de pression (4) pour ajuster la pression sur la jauge (6).

Cela régulera la pression sortant de la soupape de pression de fonctionnement (5).

Dépannage:

Le moteur du compresseur ne fonctionne pas.

Cause: Aucune puissance.

Solution: Vérifiez les câbles, fiches, fusibles et prises.

Cause: Le niveau de puissance est trop bas.

Solution: Évitez d'utiliser de longues rallonges. Si vous devez utiliser des rallonges, veillez à ce qu'elles soient suffisamment épaisses (au moins 2,5 mm ^2 ).

Cause: Température ambiante trop basse.

Solution: Ne pas faire fonctionner en dessous de 5 °C.

Cause: Surchauffe du moteur.

Solution: Laissez le moteur refroidir. Ne faites pas fonctionner à une température ambiante supérieure à 40 °C.

Le moteur du compresseur fonctionne, mais pas de pression

Cause: Les joints fuient.

Solution: Vérifiez les joints et laissez un technicien certifié les remplacer.

Cause: Fuite de la vanne de vidange.

Solution: Serrez la vis manuellement. Vérifiez le joint sur la vanne et remplacez-le si nécessaire.

Le moteur du compresseur fonctionne, la jauge affiche la pression, les outils ne fonctionnent pas

Cause: Les raccords de tuyaux fuient.

Solution: Vérifiez les tuyaux et les outils et remplacez-les si nécessaire.

Cause: Fuite de la soupape de pression de fonctionnement.

Solution: Vérifiez la vanne et remplacez-la si nécessaire.

Cause: Le régulateur de pression est réglé trop bas.

Solution: Augmentez la pression à l'aide du régulateur de pression ou utilisez la soupape de pression du réservoir.

9. ENTRETIEN/PIÈCES DE RECHANGE

Eau condensée

L'eau condensée peut être évacuée à l'aide de la vanne de vidange (10) située au fond du réservoir (image E). L'eau condensée présente à l'intérieur du réservoir contient de l'huile et doit être éliminée en conséquence.

Soupape de sécurité

La soupape de sécurité est réglée à la pression du réservoir max. admissible. Il est interdit de modifier cette soupape de quelque façon que ce soit. Pour assurer un parfait fonctionnement de la soupape, elle doit être déplacée de temps en temps. Tirez sur la bague jusqu'à ce que vous entendiez une purge d'air de la soupape. Lâchez ensuite la soupape.

10. GARANTIE

Les garanties légales s'appliquent.

11. MISE AU REBUT

Nos produits sont emballés de manière à prévenir tout risque de dommages pendant le transport. Les matériaux d'emballage constituent des ressources de valeur, qui peuvent et doivent être recyclées. Le produit lui-même est constitué de matériaux variés (métaux, huiles, plastique etc.) et doit donc être éliminé de manière responsable et conforme aux réglementations locales et régionales.

12. MENTIONS LÉGALES

Tous droits réservés. Ce mode d'emploi est protégé par copyright. La reproduction sous toutes ses formes (imprimée, numérique etc.) est strictement interdite sans l'autorisation écrite d'ERBA GmbH.

Modèles : 17017 Compresseur d'air 50 l sans huile

ERBA GmbH, Talpagasse 6, 1230 Vienne, Autriche, déclare par la présente que le modèle indiqué est conforme aux homologations, exigences et normes de qualité CE/RoHS.

Directive machines: 2006/42/CE

Directive sur les matériels utilisés à l'extérieur des bâtiments: 2000/14/CE + 2005/88/CE

Pour et au nom d'ERBA GmbH (signature autorisée)

Dominik Schilling

Coordinateur technique

ERBA GmbH, Talpagasse 6, 1230 Vienne, Autriche
