NAVODILA ZA UPORABO 17017 Erba

1. Varnostna navodila 86
2. Opis izdelka 88
3. Namen uporabe 88
4. Omejitve pri uporabi 88
5. Tehnični podatki 88
6. Vrednosti emisije hrupa 88
7. Pomembne informacije za prvo uporabo 89
8. Navodila za upravljanje 89
9. Servisni in nadomestni deli 91
10. Jamstvo 91
11. Odstranjevanje 91
12. Pravne informacije 91
13. Izjava o skladnosti 92

Stran 85

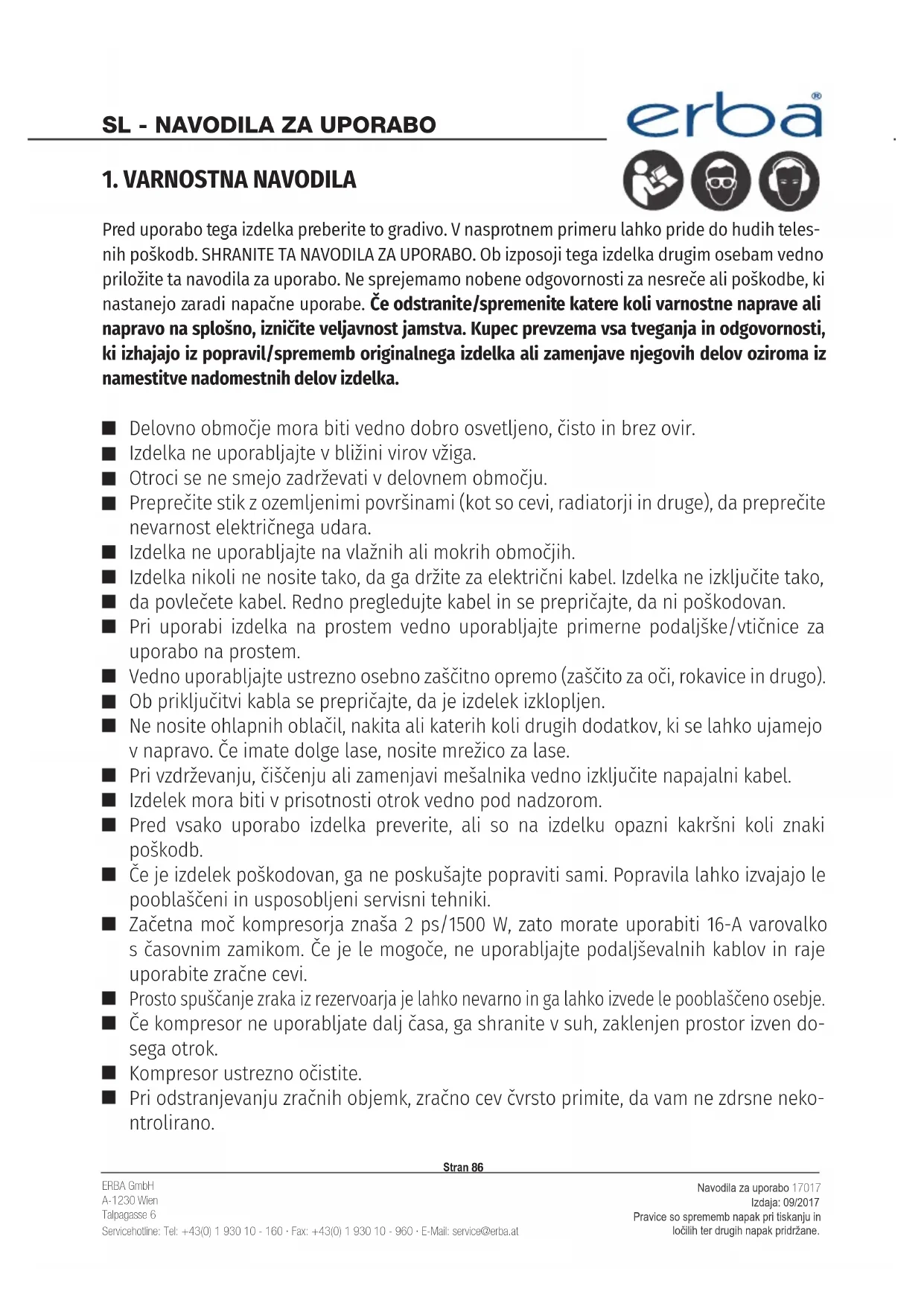

1. VARNOSTNA NAVODILA

Pred uporabo tega izdelka preberite to gradivo. V nasprotnem primeru lahko pride do hudih telesnih poškodb. SHRANITE TA NAVODILA ZA UPORABO. Ob izposoji tega izdelka drugim osebam vedno priložite ta navodila za uporabo. Ne sprejemamo nobene odgovornosti za nesreče ali poškodbe, ki nastanejo zaradi napačne uporabe. Če odstranite/spremenite katere koli varnostne naprave ali napravo na splošno, izničite veljavnost jamstva. Kupec prevzema vsa tveganja in odgovornosti, ki izhajajo iz popravil/sprememb originalnega izdelka ali zamenjave njegovih delov oziroma iz namestitve nadomestnih delov izdelka.

■ Delovno območje mora biti vedno dobro osvetljeno, čisto in brez ovir.
■ Izdelka ne uporabljajte v bližini virov vžiga.
■ Otroci se ne smejo zadrževati v delovnem območju.
■ Preprečite stik z ozemljenimi površinami (kot so cevi, radiatorji in druge), da preprečite nevarnost električnega udara.
■ Izdelka ne uporabljajte na vlažnih ali mokrih območjih.
Izdelka nikoli ne nosite tako, da ga držite za električni kabel. Izdelka ne izključite tako,
■ da povlečete kabel. Redno pregledujte kabel in se prepričajte, da ni poškodovan.
- Pri uporabi izdelka na prostem vedno uporabljajte primerne podaljske/vtičnice za uporabo na prostem.
■ Vedno uporabljajte ustrezno osebno zaščitno opremo (zaščito za oči, rokavice in drugo).
Ob priključitvi kabla se prepričajte, da je izdelek izklopljen.
■ Ne nosite ohlapnih oblačil, nakita ali katerih koli drugih dodatkov, ki se lahko ujamejo v napravo. Če imate dolge lase, nosite mrežico za lase.
- Pri vzdrževanju, čiščenju ali zamenjavi mešalnika vedno izključite napajalni kabel.
- Izdelek mora biti v prisotnosti otrok vedno pod nadzorom.
■ Pred vsako uporabo izdelka preverite, ali so na izdelku opazni kakršni koli znaki poškodb.
Če je izdelek poškodovan, ga ne poskušajte popraviti sami. Popravila lahko izvajajo le pooblaščeni in usposobljeni servisni tehniki.
■ Začetna moč kompresorja znaša 2 ps/1500 W, zato morate uporabiti 16-A varovalko s časovnim zamikom. Če je le mogoče, ne uporabljajte podaljševalnih kablov in raje uporabite zračne cevi.
■ Prosto spuščanje zraka iz rezervoaria je lahko nevarno in ga lahko izvede le pooblaščeno osebie.
Če kompresor ne uporabljate dalj časa, ga shranite v suh, zaklenjen prostor izven do-sega otrok.
■ Kompresor ustrezno očistite.
- Pri odstranjevanju zračnih objemk, zračno cev čvrsto primite, da vam ne zdrsne nekontrolirano.

Stran 86

Varnostna navodila za barvanje

■ Ne uporabljajte barv ali redčil s plameniščem, nižjim od 55 °C. Barv ali redčil ne segrevajte!
■ Ko uporabljajte zdravju škodljive snovi, vedno uporabite osebno zaščitno opremo. Preberite varnostna navodila proizvajalca takšnih snovi.
Če uporabljate atomizirano barvo, je kajenje, uporaba odprtega ognja ali virov vžiga prepovedana. Atomizirana barva je izjemno vnetljiva.
■ V delovnem območju ne uživajte hrane ali pijače. Hlapi barv so škodljivi.
■ Delovno območje (prostor) mora biti večje od 30 m² in imeti dober sistem prezračevanja.
Barve ne nanašaite v smeri vetra.
■ Vedno upoštevajte lokalno zakonodajo in predpise glede uporabe in odstranjevanja nevarnih snovi.
■ Ne uporabljajte redčil, butanola ali diklorometana skupaj s PVC-zračnimi cevmi (krajši čas uporabe).

Varnostna navodila za delo s stisnjenim zrakom in pištolami za razprševanje

■ Kompresor in cevi se med delovanjem zelo segrejejo. Ne dotikajte se jih!
■ Prepričajte se, da zrak, ki ga vsrka kompresor, ne vsebuje nevarnih snovi, kajti v nasprotnem pri meru lahko pride do vžiga ali eksplozije.
- Pri delu s pištolami za razprševanje vedno uporabljajte osebno zaščitno opremo (varnostna očala).
■ S pištolami za razprševanje nikoli ne merite neposredno v ljudi. Pištole za razprševanje ne upora bljajte za čiščenje sebe ali drugih oseb.

Varnostna navodila za tlačno opremo

■ Upravljavec tlačne opreme mora poskrbeti za ustrezno delovno stanje naprav, jih pregledovati in takoj izvesti ustrezna popravila, ki zagotavljajo skladnost z najnovejšimi varnostnimi standardi.
■ Tlačne opreme ne upravljajte, če je ta poškodovana.
■ Redno preverjajte tlačne rezervoarje, ali so morda poškodovani oz. zarjaveli. Če odkrijete katero koli napako, se obrnite na servisno osebje.

2. OPIS IZDELKA

1. Tlačni rezervoar
2. Kolesce
3. Varnostni ventil
4. Regulator tlaka

5. Ventil delovnega tlaka

6. Merilnik

7. Ročaj
8. Stikalo za vklop/izklop
9. Stojalo
10. Izpustni ventil

3. NAMEN UPORABE

Kompresor proizvaja stisnjeni zrak za upravljanje pnevmatskih orodij. Uporaba mešalnika za kakršen koli drug namen je prepovedana. Kupec sprejema vse pravne in druge vrste odgovornosti za kakršno koli škodo ali poškodbo, ki nastane zaradi nepravilne uporabe izdelka (kot je kateri koli drug namen uporabe, ki se razlikuje od zgoraj navedenega).

4. OMEJITVE

Upoštevajte, da ta izdelek ni zasnovan za komercialno ali industrijsko uporabo. Ne sprejemamo nobene odgovornosti, če bo izdelek uporabljen za industrijske in/ali komercialne postopke.

5. TEHNIČNI PODATKI

Nazivna moč:	230 V ~ 50 Hz
Moč motorja:	2 PS/1500 W, S3 25%
Število vrtljajev motorja na min:	4000 vrtlj./min
Delovni tlak:	najvt. 10 barov
Kapaciteta rezervoarja:	50 l
Poraba zraka:	220 l/min.
Raven zvočne moči LwA:	97 dB (A) ± 3 dB
Raven zvočnega tlaka LpA:	83 dB (A) ± 3 dB
Razred IP:	IP 20
Teža:	23,5 kg

6. VREDNOSTI ZVOČNE EMISIJE

Glejte tehnične podatke.

Stran 88

7. POMEMBNE INFORMACIJE ZA PRVO UPORABO

■ Preverite, ali se je izdelek med prevozom morda poškodoval. Če je med prevozom prišlo do poškodbe, o tem obvestite ponudnika storitev prevoza.
■ Kompresor postavite čim bližje delovnemu prostoru, da vam ne bo treba uporabiti dolgih zračnih cevi in podaljškov.
■ Dovodni zrak mora biti suh in čist.
- Ko napolnite zračni rezervoar, počakajte 2–5 min, da se motor kompresorja ohladi. V nasprotnem primeru se motor lahko pregreje.

Namestitev kolesc (2)

Pri namestitvi kolesc si pomagajte s slikama B, C in D.

Namestitev stojala (9)

Pri namestitvi gumijastih stojal si pomagajte s sliko A.

8. NAVODILA ZA UPRAVLJANJE

Hiter priklop (5)

Priključitev:

Cev neposredno priključite na priklop, da se zaskoči.

Izključitev:

Povlecite ovojko hitrega priklopa in izvlecite priključek.

Prilagajanje tlaka

Z regulatorjem tlaka (4) naravnajte tlak na merilniku (6). Tako boste uravnali tlak iz ventila delovnega tlaka (7).

Odpravljanje težav:

Motorja kompresorja ni mogoče zagnati

Vzrok: motor je brez moči.

Rešitev: preverite kable, varovalke in izhode.

Vzrok: raven moči je prenizka.

Rešitev: ne uporabljajte dolgih podaljškov. Če morate uporabiti podaljške, zagotovite, da imajo ti dovolj velik premer (vsaj 2,5 mm ^2 ).

Vzrok: temperatura okolja je prenizka.

Vzrok: pregrevanje motorja.

Vzrok: puščanje tesnil.

Rešitev: preverite tesnila (po potrebi naj jih zamenja usposobljeni serviser).

Vzrok: puščanje izpustnega ventila.

Rešitev: vijak privijte ročno. Preverite tesnilo na ventilu in ga po potrebi zamenjajte.

Motor kompresorja deluje, merilnik prikazuje tlak, vendar orodja ne delujejo

Vzrok: puščanje priključkov cevi.

Rešitev: preverite cevi in orodja ter jih po potrebi zamenjajte.

Vzrok: puščanje ventila delovnega tlaka.

Rešitev: preverite ventil in ga po potrebi zamenjajte.

Vzrok: regulator tlaka je nastavljen prenizko.

Rešitev: povečajte tlak z regulatorjem tlaka ali s tlačnim ventilom rezervoarja.

9. SERVISNI IN NADOMESTNI DELI

Kondenzirana voda

Kondenzirano vodo lahko izpustite z izpustnim ventilom (10) na dnu rezervoarja (slika E). Kondenzirana voda v rezervoarju vsebuje olje in jo morate izčrpati.

Varnostni ventil

Varnostni ventil je nastavljen na najv. dovoljeni tlak v rezervoarju. Tega ventila ne smete spreminjati. Če želite omogočiti optimalno delovanje ventila, morate ventil vsake toliko prilagoditi. Povlecite obroč, dokler ne zaslišite uhajanje zraka iz ventila. Nato spustite obroč.

10. JAMSTVO

Naši izdelki so zaradi preprečitve poškodb med prevozom pakirani. Pakirni materiali so dragoceni viri, zato jih lahko reciklirate oziroma jih morate reciklirati. Sam izdelek je sestavljen iz različnih materialov (kovine, olja, plastika in drugi), zato ga morate zavreči previdno ter v skladu z vašimi državnimi ali lokalnimi predpisi glede odstranjevanja.

12. PRAVNE INFORMACIJE

Vse pravice pridržane. Ta navodila za uporabo so zaščitena z avtorskimi pravicami. Razmnoževanje v kateri koli obliki (digitalni, tiskani in drugi) je strogo prepovedano brez pisnega soglasja podjetja ERBA GmbH.

IZJAVA O SUKLADNOSTI

Modeli: 17017 Zračni Kompresor 50 l brez olja

ERBA GmbH, Talpagasse 6, 1230 Wien, izjavlja, da omenjeni model izpolnjuje spodaj na-vedene standarde kakovosti CE/RoHS in ustrezne varnostne zahteve:

Direktiva o strojih: 2006/42/ES

Direktiva o elektromagnetni združljivosti: 2014/30/ES

Direktivi o emisiji hrupa strojev, ki se uporabljajo na prostem: 2000/14/ES + 2005/88/ES ROHS 2002/95/ES

• EN 60204-1:2006+A1
• EN 1012-1:2010
• AfPS GS 2014:01
• EN 55014-1:2006+A1+A2
• EN 55014-2:2015
• EN 61000-3-2:2014
• EN 61000-3-3:2013

Wien, 01.09. 2017

Jenny

Za in v imenu podjetja ERBA GmbH (podpis pooblaščene ose be)

Dominik Schilling

Tehnični koordinator

ERBA GmbH, Talpagasse 6, 1230 Wien, Austria

Stran 92
