17015 - Kompresor Erba - Brezplačna navodila za uporabo

Tip izdelka	Zračni kompresor
Znamka	Erba
Model	17015
Nazivna napetost	230 V ~ 50 Hz
Moč motorja	1500 W (2 KM)
Vrtilna hitrost motorja	2850 obr/min
Maksimalni delovni tlak	8 bar
Prostornina rezervoarja	50 L
Poraba zraka	210 L/min
Raven zvočne moči (LwA)	93 dB(A) ± 3 dB
Raven zvočnega tlaka (LpA)	71 dB(A) ± 3 dB
Stopnja zaščite	IP20
Teža	33,5 kg
Priporočena vrsta olja	SAE 15W/40 ali podobno
Prva menjava olja	Po 100 urah delovanja
Interval menjave olja	Vsakih 500 ur
Čiščenje zračnega filtra	Vsakih 300 ur
Glavne funkcije	Proizvodnja stisnjenega zraka za pnevmatska orodja
Vzdrževanje	Menjava olja, čiščenje filtra, odstranjevanje kondenzirane vode
Varnost	Varnostni ventil, preobremenitveno stikalo, toplotna zaščita
Nadomestni deli	Zračni filter, tesnila, ventili, pokrovček za olje
Garancija	6 mesecev
Skladnost	CE, RoHS, direktiva o strojih 2006/42/ES

Pogosto zastavljena vprašanja - 17015 Erba

Zakaj se motor mojega kompresorja ne zažene?

Najprej preverite električno napajanje: kable, vtiče, varovalke in vtičnice. Prepričajte se, da je podaljšek dovolj debel (vsaj 2,5 mm²). Če je temperatura okolice nižja od 5°C, se motor morda ne bo zagnal. V primeru pregrevanja pustite, da se motor ohladi, in ponovno vklopite preobremenitveno stikalo.

Motor deluje, vendar tlak ne narašča, kaj storiti?

To je lahko posledica puščanja na tlačnem ventilu rezervoarja ali tesnilih. Preverite tudi odtočni ventil (ročno ga privijte). Če težava ne izgine, zamenjajte ventil ali pokličite certificiranega tehnika.

Kako izpustiti olje iz kompresorja?

Izklopite in odklopite napravo, spustite preostali tlak. Pod vijak za izpust olja (oznaka J) postavite posodo, odstranite vijak in rahlo nagnite kompresor, da izpraznite olje. Privijte odtočni vijak, nato skozi odprtino (12) nalijte novo olje SAE 15W/40 do najvišje ravni. Zaprite.

Kako očistiti zračni filter kompresorja?

Odstranite filter, odvijte pokrov in vzemite notranjo gobo. Stresite jo ali jo odpihnite s stisnjenim zrakom (največ 3 bar), da odstranite prah. Ponovno sestavite filter in ga namestite nazaj na kompresor. To čiščenje je priporočljivo vsakih 300 ur delovanja.

Kaj storiti, če se kompresor med uporabo ustavi?

Preobremenitveno stikalo (oznaka O) se je verjetno sprožilo zaradi pregrevanja. Pustite, da se kompresor nekaj minut ohlaja, nato ponovno vklopite stikalo. Izogibajte se uporabi naprave pri temperaturi okolice nad 40°C.

Kako nastaviti izhodni tlak?

Uporabite regulator tlaka (oznaka 6) za nastavitev tlaka na manometru (8). Manometer (13) prikazuje tlak v rezervoarju. Najvišji tlak je 8 bar. Tlačno stikalo zažene motor pri približno 6 barih in ga ustavi pri 8 barih.

Kako izprazniti kondenzirano vodo iz rezervoarja?

Kondenzirana voda se nabira na dnu rezervoarja. Odprite odtočni ventil (oznaka 17) pod rezervoarjem, da jo izpraznite. Voda lahko vsebuje olje, odstranite jo v skladu z lokalnimi predpisi.

Kako namestiti kolesa in nosilce kompresorja?

Kolesa namestite v skladu s slikama C in D v navodilih. Gumijaste nosilce (16) namestite v skladu s sliko E. Pred uporabo se prepričajte, da je kompresor stabilen.

Katero vrsto olja uporabiti in kako pogosto ga menjati?

Uporabite motorno olje SAE 15W/40 ali enakovredno. Prva menjava olja se opravi po 100 urah delovanja, nato pa vsakih 500 ur. Redno preverjajte nivo olja z merilno palico.

Varnostni ventil pušča, ali je to normalno?

Varnostni ventil je tovarniško nastavljen na najvišji tlak. Prepovedano ga je spreminjati. Za preverjanje delovanja potegnite obroček, dokler ne slišite izpusta zraka, nato ga spustite. Če neprestano pušča, ga zamenjajte z originalnim delom.

NAVODILA ZA UPORABO 17015 Erba

1. Varnostna navodila 97
   2.Opis izdelka 99
2. Namen uporabe 99
3. Omejitte pri uporabi 99
4. Tehnicni podatki 99
5. Vrednosti emisije hrupa 99
6. Pomembne informacije za prvo uporabo 100
7. Navodila za upravljanje 101
8. Servisni in nadomestni deli 103
   10.Jamstvo 104
9. Odstranjevanje 104
10. Pravne informacije 104
11. Izjava o skladnosti 105

Stran 106

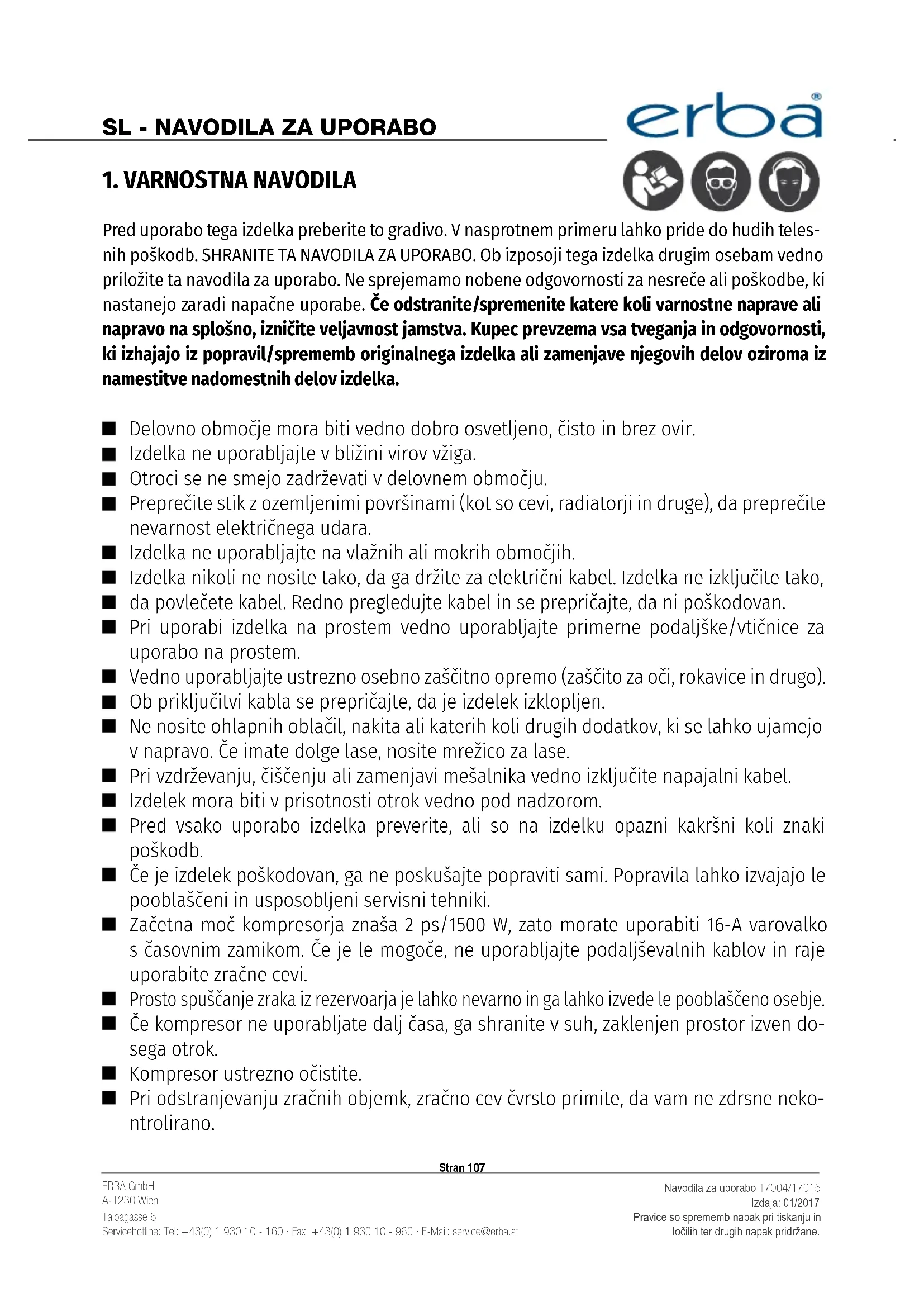

1. VARNOSTNA NAVODILA

Pred uporabo tega izdelka preberite to gradivo. V nasprotnem primeru lahko pride do Hudih telesnih poškodb. SHRANITE TA NAVODILA ZA UPORABO. Ob izposoji tega izdelka drugim osebam vedno prilozite ta navodila za uporabo. Ne sprejemamo nobene odgovornosti za nesreće ali poskodbe, ki nastanejo zaradi napacne uporabe. Če odstranite/spremenite katere koli varnostne naprave ali napravo na splošno, iznicite veljavnost jamstva. Kupec prevzema vsa tveganja in odgovornosti, ki izhajajo iz popravil/sprememb originalnega izdelka ali zamenjave njegovih delov oziroma iz namestitve nadomestnih delov izdelka.

Delovno območje mora biti vedno dobro osvetljeno, Čisto in brez ovir.
■ Izdelka ne uporabljaite v blizini virov vžiga.
Otroci se ne smejo zadrzejati v delovnem območju.
Preprecite stik z ozemljenimi povrsinami (kot so cevi, radiatorji in druge), da preprecite nevarnost elektricnega udara.
■ Izdelka ne uporabljaite na vlažnih ali mokrih obmocijih.
■ Izdelka nikoli ne nosite tako, da ga držite za elektrčni kabel. Izdelka ne izkljucite tako,
da povlecete kabel. Redno pregledujte kabel in se prepricaite, da ni poškodovan.
Pri uporabi izdelka na prostem vedno uporablajte primerne podaljske/vticnice za uporabo na prostem.
Vedno uporabliaje ustrezno osebno zašcitno opremo (zašcitno za oči, rokavice in drugo).
■ Ob priklucitvi kabla se prepričaje, da je izdelek izkloplien.
Ne nosite ohlapnih oblačil, nakita ali katerih koli drugih dodatkov, ki se lahko ujamejo v napravo. Če imate dolge lase, nosite mrežico za lase.
Pri vzdrrzevanju, ciiscenju ali zamenjavi mesalnika vedno izkljucite napajalni kabel.
■ Izdelek mora biti v prisotnosti otrok vedno pod nadzorom.
Pred vsako uporabo izdelka preverite, ali so na izdelku opazni kakrsni koli znaki poskodb.
- Ce je izdelek poskodovan, ga ne poskusajte popraviti sami. Popravila lahko izvajajo le pooblasceni in usposobljeni servisni tehniki.
■ Začetna moc kompresorja znaša 2 ps/1500 W, zato morate uporabiti 16-A varovalko s casovnim zamikom. Če je le mogoče, ne uporabljajte podaljsevalnih kablov in raje uporabite zračne cevi.
Prosto spušćanje zraka iz rezervojaria je lahko nevarno in ga lahko izvede le pooblašćeno osebie.
- Če kompresor ne uporabljate dalj Časa, ga shranite v suh, zaklenjen prostor izven do-sega otrok.
Kompresor ustrezno očistite.
Pri odstranjevanju zračnih objemk, zračno cev Čvrsto primite, da vam ne zdrsne nekontrolirano.

Stran 107

Varnostna navodila za barvanje

Ne uporablajte barv ali redcil s plamenischem, nizjim od 55^. Barv ali redcil ne segrevaje!
■ Ko uporabljajte zdravju škodljive snovi, vedno uporabite osebno zašcitno opremo. Preberite varnostna navodila proizvajalca takšnih snovi.
Če uporabljate atomizirano barvo, je kajenje, uporaba odprtega ognja ali virov vžiga prepovedana. Atomizirana barva je izjemno vnetljiva.
V delovnem območju ne uživajte hrane ali pijace. Hlapi barv so škodljivi.
■ Delovno območje (prostor) mora biti večje od 30 m² in imeti doberystem prezracevanja.
Barve ne nanašajte v smeri vetra.
Vedno upostevajte lokalno zakonodajo in predpise glede uporabe in odstranjevanja nevarnih snovi.
Ne uporabljaje redcil, butanola ali diklorometana skupaj s PVC-zračnimi cevmi (krajši Čas uporabe).

Varnostna navodila za delo s stisnjenim zrakom in pistolami za razprševanje

Kompresor in cevi se med delovanjem zelo segrejejo. Ne dotikajte se jih!
Prepricajte se, da zrak, ki ga vsrka kompresor, ne vsebuje nevarnih snovi, kajti v nasprotnem primeru lahko pride do vziga ali eksplozije.
Pri delu s pistolami za razprsevanje vedno uporabljaje osebno zašcitno opremo (varnostna očala).
S pistolami za razpriševanje nikoli ne merite negosredno vljudi. Pistole za razpriševanje ne upora-bljajte za cisćenje sebe ali drugih oseb.

Varnostna navodila za tlačno opremo

■ Upravljavec tlačne opreme mora poskrbeti za ustrezno delovno stanje naprav, jih pregledovati in takoj izvesti ustrezna popravila, ki zagotavljazo skladnost z najnovejsimi varnostimi standardi.
Tlacne opreme ne upravlajte, ce je ta poskodovana.
Redno preverjaje tlaene rezervoarje, ali so morda poskodovani oz. zarjaveli. Ce odkrijete katero koli napako, se obrnite na servisno osebje.

Stran 108

2. OPIS IZDELKA

1. Filter za dovod zraka
2. Tlačni rezervoor
3. Kolesce
4. Merilnik olja
5. Varnostni ventil
6. Regulator tlaka
7. Ventil delovnega tlaka
8. Merilnik (delovni tlak)

9. Tlačno stikalo

10. Ročaj

11. Stikalo za vklop/izklop
12. Oljni Čep
13. Merilnik (tlačni rezervoor)
14. Vijak za izpust olja
15. Ventil tlačnega rezervoorja
16. Stojalo
17. Izpustni ventil
18. Stikalo pred preobrenitvijo

3. NAMEN UPORABE

Kompresor proizvaja stisnjeni zrak za upravljanje pnevatskih orodij. Uporaba mešalnika za kakrsen koli drug namen je prepovedana. Kupec sprejema vse pravne in druge vrste odgovornosti za kakrsno koli škodo ali poskodbo, ki nastane zaradi nepravilne uporabe izdelka (kot je kateri koli drug namen uporabe, ki se razlikuje od zgoraj navenedenega).

4. OMEJITVE

Upostevajte, da ta izdelek ni zasnovan za komercialno ali industrijsko uporabo. Ne sprejemamo nobene odgovornosti, ce bo izdelek uporabljen za industrijske in/ali komercialne postopke.

5. TEHNICNI PODATKI

Nazivna moč:	230 V ~ 50 Hz
Moč motorja:	2 PS / 1500 W
Število vrtljajev motorja na min:	2850 vrtlj./min
Delovni tlak:	najvt. 8 barov
Kapaciteta rezervaorja (17004/17015):	24 / 50 l
Poraba zraka:	210 l/min.
Raven zvočne moči LwA:	93 dB (A) ± 3 dB
Raven zvočnega tlaka LpA:	71 dB (A) ± 3 dB
Razred IP:	IP 20
Teža (17004/17015):	25,7 / 33,5 kg

6. VREDNOSTI ZVOCNE EMISije

Glejte tehnicne podatke.

Stran 109

7. POMEMBNE INFORMACije ZA PRVO UPORABO

■ Preverite, ali se je izdelek med prevozom morda poškodoval. Če je med prevozom prislo do poškodbe, o tem obvestite ponudnika storitev prevoza.
Pred uporabo preverite raven olja v kompresorju (sika K).
■ Kompresor postavite Čim blizje delovnemu prostoru, da vam ne bo treba uporabiti dolgih zračnih cevi in podaljskov.
Dovodni zrak mora biti suh in chist.
■ Ko napolnite zračni rezervoor, počakajte 2-5 min, da se motor kompresorja ohladi. V nasprotnem primeru se motor lahko pregreje.

Namestitev kolesc (3)

Pri namestitvi kolesc si pomagaje s slikama C in D.

Namestitev stojala (16)

Pri namestitvi gumijastih stojal si pomagajte s silko E.

Namestitev zracnegafiltra (1)

S ploskim izvijačem ali podobnim orodjem odstranite transportni Čep (slika F). Zračni filter privijte na kompresor, kot prikazuje slika G.

Namestitev oljega Čepa (12)

S ploskim izvijačem ali podobnim orodjem odstranite transportni Čep (slika H). Oljni Čep (12) Čvrsto potisnite v odprtino.

Stran 110

8. NAVODILA ZA UPRAVLJANJE

Stikalo za vklop/izklop (11)

Za zagon motorja kompresorja povlecite rdeće stikalo za vklop/izklop. Stikalo potisnite navzdol, da izklopite motor (slika B).

Hiter priklop (7)

Prikljucitev:

Cev neosredno priključite na priklop, da se zaskovi.

Izkljucitev:

Povlecite ovojko hitrega priklopia in izvlecite priključek.

Prilagajanetlaka

Z regulatorjem tlaka (6) naravnajte tlak na merilniku (8). Tako boste uravnali tlak iz ventiladelovnega tlaka (7).

Drugi merilnik (13) pri kazuje tlak v rezervoorju. Tlak rezervoorja se meri pri tlačnem ventilu (15).

Tlacni ventil (9)

Tlačni ventil je nastavljen vnaprej. Motor zažene pri pribl. 6 barih in ga izklopi pri pribl. 8 barih.

Stikalo pred preobrenitvijo (18)

Stikalo pred preobrenitvijo (slika O) se aktivira samodejno in takoprepci preobrenitev motorja. V tem primeru počakajte nekaj min, da se kompresor ohladi, in nato ponovno potisnite stikalo.

Odpravljanje težav:

Motorja kompresorja ni mogoće zagnati

Vzrok: motor je brez moči.

Resitev: preverite kable, varovalke in izhode.

Vzrok: raven moci je prenizka.

Resitev: ne uporabljaje dolgih podaljskov. Če morate uporabiti podaljske, zagotovite, da imajo ti dovolj velik premer (vsaj 2,5 mm 2).

Vzrok: temperatura okolja je prenizka.

Resitev: naprave ne uporablajte, ce je temperatura okolja nizja od 5^ .

Vzrok: pregrevanje motorja.

Resitev: pocakajte, da se motor ohladi. Naprave ne uporabljajte, ce je temperatura okolja visja od 40^ .

Motor kompresorja deluje, vendar ni tlaka

Vzrok: pušanje ventila tlacnega rezervoorja.

Resitev: zamenjaje ventil.

Vzrok: puščanje tesnil.

Resitev: preverite tesnila (po potrebi njih zamenja usposobljeni serviser).

Vzrok: puscanje izpustnegaventila.

Resitev: vijak privijte rocno. Preverite tesnilo na ventilu in ga po potrebi zamenjaje.

Motor kompresorja deluje, merilnik prikazuje tlak, vendar orodja ne delujejo

Vzrok: pušanje priključkov cevi.

Resitev: preverite cevi in orodja ter jih po potrebi zamenjajte.

Vzrok: pušanje ventila delovnega tlaka.

Resitev: preverite ventil in ga po potrebi zamenjaje.

Vzrok: regulator tlaka je nastavljen prenizko.

Resitev: povečajte tlak z regulatorjem tlaka ali s tlacnim ventilom rezervoorja.

Stran 112

9. SERVISNI IN NADOMESTNI DELI

Kondenzirana voda

Kondenzirano vodo lahko izpustite z izpustnim ventilom (17) na dnu rezervaarja (slika N). Kondenzirana voda v rezervaarju vsebuje olje in jo morate izcrpati.

Varnostni ventil

Varnostni ventil je nastavljen na najv. dovoljeni tlak v rezervaarju. Tega ventila ne smete spre-minjati. ČeŽelite omogovičiti optimalno delovanje ventila, morate ventil vsake tolko prilagoditi. Povlecite obroč, dokler ne zašišite uhajanje zraka iz ventila. Nato spustite obroč.

Preverjanje nivojev olja

Pravilni nivo olja je prikazan na merilniku olja (4). Nivo mora biti med rdečimPokazateljem in vrhom merilnika.

Zamenjava olja

Priporoceno olje: SAE 15W/40 ali podobno Olje zamenjaje prvic po 100 delovnih urah. Nato olje zamenjaje vsakih 500 delovnih ur. Izklopite motor in izkljucite napajanje ter izpustite preostali tlak. Odvijte vijak na oljni drenazi (slika J). Pod napravo postavite ustrezno posodo za zbiranje olja in poskrbite, da se olje izteka vanjo. Če Želite, da se olje izteče, kompresor nekoliko nagnite. Olje odstranite v skladu z lokalno zakonodajo in predpisi. Ko je postopek iztekanja olja zakljucen, ponovno privijte vijak. V odprtino (12) vlivajte sveže olje do oznake za njv. dovoljeno raven olja (slika K). V odprtino potisnite oljni Čep (12).

Ciscenje filtra za dovod zraka

Filter morate očistiti vsakih 300 delovnih ur. Zamašen zracni filter občutno zmanjša moč kompresorja. Najprej s kompresorja odstranite zracni filter. Nato odvjtePokrovček filtra in odstranite vložek iz ohiša filtra. Stresite ali spihajte prah (z najvec 3 bari). Ponovno sestavite filter in ga vstavite nazaj na kompresor.

Stran 113

10. JAMSTVO

Za vse izdelke je zagotovljeno 6-mesećno jamstvo. Obdržite dokument o prodaji (potrdilo, račun itd.). Brez dokumenta o prodaji ne sprejemamo nobenih zahtevkov. Naše jamstvo zajema vse napake v proizvodnji ali materialu. Naše jamstvo ne zajema:

1. Obicajne obrabe zaradi pravilne uporabe izdelka.
2. Obrabljivih delov (lezaji, krtace, kabli, vtici, dodatna oprema itd.).
3. Okvar, do katerih pride zaradi nepravilne uporabe (npr. za drugacen namen uporabe, kot je naven den v razdelku «Namen uporabe«), nesreč ter spremb izdelka in/ali njegovih varnostnih mehanizmov.
4. Okvar, do katerih pride zaradi neustreznega vzdrrzevanja/ cišcenja.
5. Okvar, ki jih povzrocijo tretje (nepooblascene) osebe.
6. Izdelkov, ki proizvajalcu/prodajalcu niso bili poslani v njihovem originalnem stanju (npr. razstavljeni, spremenjeni itd.).
7. Nobenih vrst okvar, do katerih je prislo po poteku obdobja veljavnosti jamstva.

11. ODLAGANJE

Nasi izdelki so zaradi preprecitve poskodb med prevozom pakirani. Pakirni materiali so dragoceni viri, zato jih lahko reciklirate oziroma jih morate reciklirati. Sam izdelek je sestavljen iz razlicnih materialov (kovine, olja, plastika in drugi), zato ga morate zavreci previdno ter v skladu z vašimi državnimi ali lokalnimi predpisiglede odstranjevanja.

12. PRAVNE INFORMACije

Vse pravice pridržane. Ta navodila za uporabo so zašcitena z avtorskimi pravicami. Razmnoževanje v kateri koli obliki (digitalni, tiskani in drugi) je strogo prepovedano brez pisnega soglasja podjetja ERBA GmbH.

Stran 114

IZJAVA O SUKLADNOSTI

Modeli: 17004 Zračni Kompresor V - 210/8/24 17015 Zračni Kompresor V - 210/8/50

ERBA GmbH, Talpagasse 6, 1230 Wien, izjavlja, da omenjeni model izpolnjuje spodaj na-vedene standarde kakovosti CE/RoHS in ustrezne varnostne zahteve:

Direktiva o strojih: 2006/42/ES

Direktiva o elektromagnetni združljivosti: 2014/30/ES

Direktivi o emisiji hrupa strojev, ki se uporabljajo na prostem: 2000/14/ES + 2005/88/ES ROHS 2002/95/ES

• EN 60204-1:2006+A1:09
• EN 1012-1:2010
• AfPS GS 2014:01 PAK
• EN 61000-6-1:2007
• EN 61000-6-3:2007/A1:2011
• EN 61000-3-2:2014
• EN 61000-3-3:2013

Wien, 01.12.2016

Za in v imenu podjetja ERBA GmbH (podpis pooblašcene osebe)

Dominik Schilling

Tehnični coordinator

ERBA GmbH, Talpagasse 6, 1230 Wien, Austria

Stran 115
