MANUALE UTENTE 17015 Erba

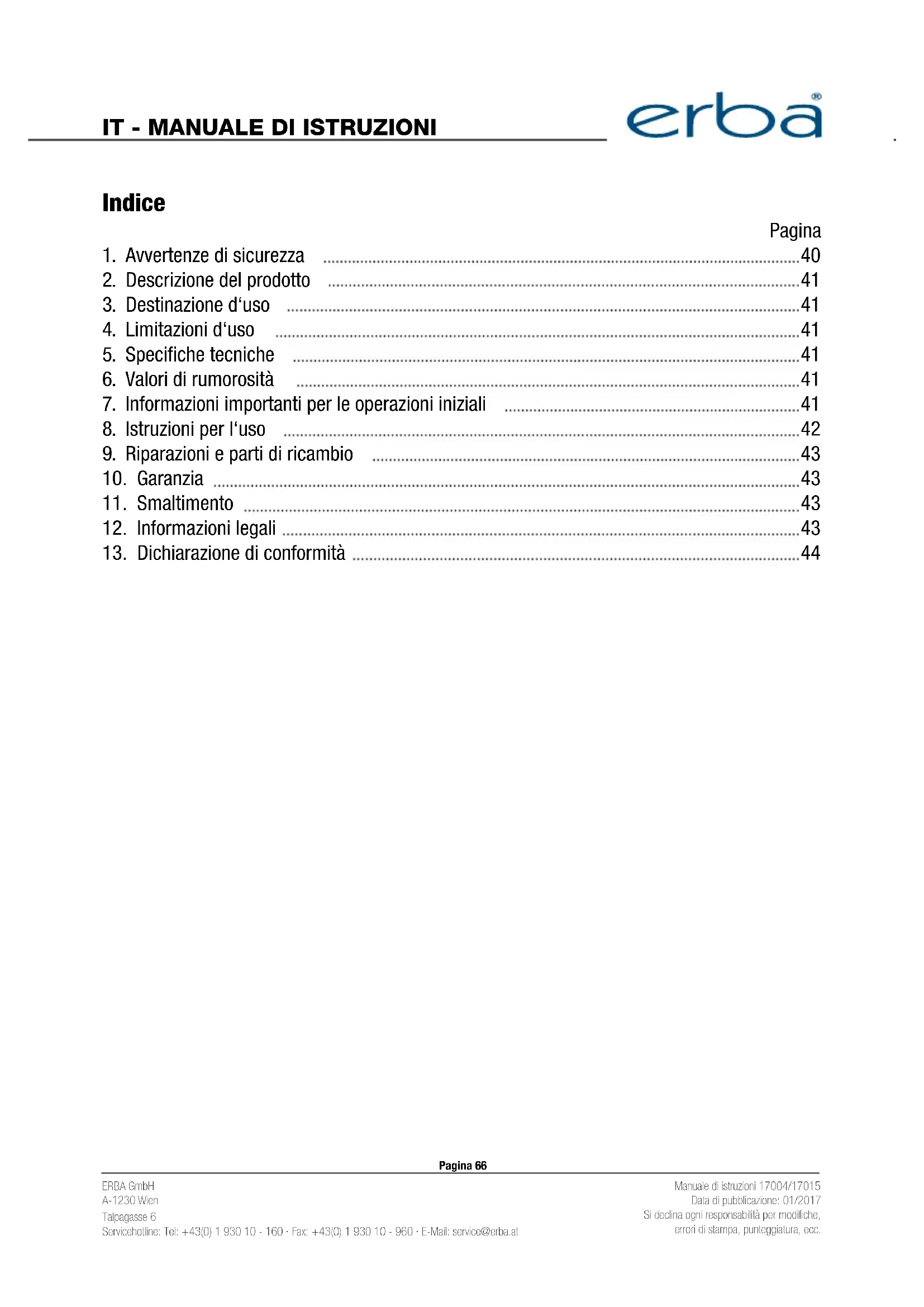

1. Avvertenze di sicurezza 40
2. Descrizione del prodotto 41
   3.Destinazione d'uso 41
3. Limitazioni d'uso 41
4. Specifiche tecniche 41
5. Valori di rumorosità 41
6. Informazioni importanti per le operazioni iniziali 41
7. Istruzioni per l'uso 42
8. Riparazioni e parti di ricambio 43
9. Garanzia 43
10. Smaltimento 43
11. Informazioni legali 43
12. Dichiarazione di conformità 44

1. AVVERTENZE DI SICUREZZA

Leggere quello manuale prima di usare il prodotto per evitare il rischio di lesioni gravi. CONSER-VARE QUESTO MANUALE. Se l'apparecchio viene ceduto a terzi, allegare quello manuale. Si declina qualiasi responsabilità per incidenti o dati causati da un utilizzo improprio. La rimozione/alterazione di qualiasi dispositivo di sicurezza o dell'apparecchio in generale comporta l'annullamento della garanzia. L'acquirente si assume tutti i rischi e le responsabilità derivanti da riparazioni/alterazioni al prodotto originale o alle relative parti di ricambio, o derivanti dall'installazione delle relative parti di ricambio.

Mantenere l'area di lavoro bene illuminata, pulita e priva di ostacoli.
Non usare il prodotto in prossimità di fonti di accensione.
Tenere i bambini lontani dall'area di lavoro.
Evitare il contatto con superfici messe a terra (ad es. tubi, radiatori, ecc.) per evitare il rischio di scossa elettrica.
Non usare il prodotto in aree umide o bagnate.
Non trasportare il prodotto tirando il cavo di alimentazione. Non tirare il cavo per scollegare il prodotto. Controllare regolarmente che il cavo non sia danneggiato.
- Durante l'uso del prodotto all'aperto, utilizzato esclusivamente cavi/prese di corrente adatte per uso esterno.
Indossare sempre attrezzatura di protezione personale (protezioni per occhi, guanti, ecc.).
Assicurarsi che il prodotto sia spento prima di collegarlo alla rete elettrica.
Non indossare indumenti ampi, gioielli o altri accessori che potrebbero impigliarsi nell'apparecchio. Tenere raccolti i capelli lunghi.
■ Scollegare il cavo di alimentazione prima di effettuare le operazioni di manutenzione e pulizia o di sostituire il miscelatore.
Non lasciare il prodotto incustodito in presenza di bambini.
■ Verificare che il prodotto non sia danneggiato prima di agli utilizzato.
Non tentare di riparare il prodotto se è danneggiato! Le operazioni di riparazione devono essere effettuate esclusivamente da tecnici autorizzati e qualificati.
La potenza di avviamento del compressore è parla 2 ps/1500 W, pertanto è necessario utilizzata
re un fusabile ritardato da 16 A. Se possibile, evitare I'uso di prolunge elettriche; al loroippo, utilizzare tubi per aria compressa aggiuntivi.
Il rilascio libero di aria dal serbatoio più essere pericoloso; tale operazione deve essere effettuata esclusivamente da personale qualificato.
■ Quando non è in uso, riporre il compressore in un locale asciutto e chiuso a chiave, fuori alla portata dei bambini.
Mantenere il compressore pulito.
- Durante la rimozione dei raccordi dell'aria, Maintainere una presa ferma per evitare che i tubi dell'aria scattino improvvisamente.

Avvertenze di sicurezza relative alla nebulizzazione di vernice

Non utilizzato vernice o solventi con punto di infiammabilità inferiore a 55^ . Non riscaldare vernici o solventi!
- Durante l'uso di sostanse tossiche, usare sempre attrezzatura di protezione. Leggere le istruzioni relative alle awertenze di sicurezza fornite dal produttore di tali sostanze.
- Durante l'uso di vernice nebulizzata è vietato fumare, usare fiamme nude o altre forme di accensione. La vernice nebulizzata è altamente infiammabile.
Non consumare cibi o bevande nell'area di lavoro. I fumi della vernice sono tossi ci.
L'area di lavoro (locale) deve essere più grande di 30 m² e ben ventilata.
Non nebulizzare controvento.
■ Rispettare le leggi e normative locali relative all'uso e allo smaltimento delle sostanze pericolose. Non usare acquaragia, butanolo o diclorometano in combinazione con i tubi dell'aria in PVC (durata di vita ridotta).

Avvertenze di sicurezza relative a compressori e nebulizzatori

■ Il compressore e i tubi raggiungono temperature elevate durante l'uso. Non toccarli!
■ Assicurarsi che l'aria consumata dal compressore sia priva di sostanze pericolose per evitare il rischio di incendio o esplosi.
■ Usare sempre attrezzatura di protezione personale (occhiali di sicurezza) durante l'uso di nebulizzatori.
■ Non dirigere il nebulizzatore verso le personne. Non usare il nebulizzatore per pulire se stessi o autre personne.

Avvertenze di sicurezza relativeagli appearecchi a pressione

L'operaatore di un apparecchio a pressione deve mantenerlo in buone condizioni, supervisionarlo ed effettuire immediatamente tutte le operazioni necessarie per ripararlo e mantenerlo conforme agli standardi sicurezza più recenti.
Non usare apparecchi a pressione danneggiati.
■ Verificare regolarmente che i serbatoi a pressione non siano danneggiati o arrugginiti. Contatta re un technician riparatore se sono presenti danni.

2. DESCrizIONE DEL PRODOTTO

1. Filtro di ingresso dell'aria
2. Serbatoio a pressione
3. Ruota
4. Indicatore del livello dell'olio
5. Valvola di sicurezza
6. Regolatore di pressione
7. Valvola della pressione operativa
8. Indicatore (pressione operativa)

9. Interruttore di pressione

10. Impugnatura

11. Interruttore di accensione/spegnimento
12. Tappo dell'olio
13. Indicatore (pressione del serbatoio)
14. Vite di drenaggio dell'olio
15. Valvola di pressione del serbatoio
16. Supporto
17. Valvola di drenaggio
18. Interruttore di sovraccarico

3. DESTINAZIONE D'USO

Il compressore permette di generare aria compressa per utilizzato utensili alimentati ad aria. Altriutilizzi sono vietati. L'acquirente si assume agli responsabilità, legale e non, per eventuali danni o lesioni derivanti dall'uso impropero del prodotto (overo qualsiasi uso diverso da quello sopra riportato).

4. LIMITAZIONI D'USO

Questo prodotto non è destinato all'uso commerciale o industriale. Si declina agli responsabilità o richiesta di intervento in garanzia e se il prodotto è usato per attività industriali e/o commerciali.

Potenza nominale:	230 V ~ 50 Hz
Potenza del motore:	1500 W
Velocità del motore:	2850 rpm
Pressione operativa:	max. 8 bar
Volume del serbatoio (17004/17015):	24 / 50 Liter
Consumo d'aria:	210 l/min.
Livello di potenza sonora LwA:	93 dB (A) ± 3 dB
Livello di pressione sonora LpA:	71 dB (A) ± 3 dB
Classe IP:	IP 20
Peso (17004/17015):	25,7 / 33,5 kg

Fare riferimento alle specifiche tecniche.

7. INFORMAZIONI IMPORTANTI PER LE OPERAZIONI INIZIALI

• Controllare che il prodotto non abbia subito danni durante il trasporto. Informare il corriere in caso di danni durante il trasporto.
  Controllare il livello dell'olio del compressore prima dell'uso. (Figura 11)
  Posizione il compressore il più vicino possibile all'area di lavoro per evitare l'uso di lunghi cavi dell'aria o prolunghe.
  L'ingresso dell'aria deve essere asciutto e pulito.
• Dopo il riempimento del serbatoio dell'aria, il motore del compressore deve raffreddarsi per 2-5 minuti per evitare il rischio di surriscaldamento.

Installazione delle ruote (3)

Installare le ruote incluse conformamente alle figure C e D.

Installazione del supporto (16)

Installare il supporto incluso conformmente alla figura E.

Installazione del filtro dell'aria (1)

Rimuovere il tappo di trasporto con un cacciavite a testa piatta o un utensile similare (figura F). Awitare il filtrlo dell'aria sul compressore come illustrato in figura G.

Installazione del tappo dell'olio (12)

Rimuovere il tappo di trasporto con un cacciavite a testa piatta o un utensile similare (figura H). Inserire il tappo dell'olio (12) saldamente nell'apertura.

8. ISTRUZIONI PER L'USO

Interruttore di accensione/spegnimento (11)

Tirare l'interruttore di accensione/spegnimento rosso per avviare il motore del compressore. Pre-merlo per arrestare il motore. (figura B)

Raccordo rapido (7)

Collegamento

Inserire la vite del tubo direttamente nel raccordo fino al „clic".

Scollegamento

Tirare il manicotto del raccordo rapido ed estrarre la vita.

Regolazione della pressione

Usare il regolatore di pressione (6) per regolare la pressione sull'indicatore (8). Ciò permette di regolare la pressione in uscita alla valvola della pressione operativa (7). Il secondo indicatore (13) indica la pressione nel serbatoio. La pressione del serbatoio proviene alla valvola di pressione del serbatoio (15).

Valvola di pressione (9)

La valvola di pressione è regolata in fabbrica. Avvia il motore a circa 6 bar e lo arresta a circa 8 bar.

Interruttore di sovraccarico (18)

Per evitare il rischio di surriscaldamento, l'interruttore di sovraccarico (figura O) si attiva automaticamente. In tal caso, lasciare che il compressore si raffreddi per quale minuto prima di riawiarlo.

Risoluzione dei problemi

Il motore del compressore non funziona.

Causa: alimentazione assente.

Solutione: controllare i cavi, le spine, i fusibili e le prese di corrente.

Causa: alimentazione insufficiente.

Soluizione: evitare l'uso di prolonghe eccessivamente lunghe. Se è necessario l'uso di prolonghe, assicurarsi che siano abbastanza spesse (almeno 2,5 mm 2).

Causa: temperatura ambientale eccessivamente Bassa.

Soluizione: non usare il compressore molto i 5^

Causa: surriscaldamento del motore.

Soluzione: lasciare che il motore si raffreddi. Non usare il compressore sopra i 40^ .

Il motre del compressore è funzionante ma la pressione è assente.

Causa: la valvola di pressione del serbatoio perde.

Soluizione: sostituire la valvola.

Causa: le guarnizioni perdono.

Soluzione: controllare le guarnizioni e farle sostituire da un technique certificato.

Causa: la valvola di drenaggio perde.

Soluzione: serrare la vite a mano. Controllare la guarnizione sulla valvola e sostituirla se necessario.

Il motore del compressore è funzionante, l'indicatore indica pressione, l'apparecchio non funziona.

Causa: i raccordi dei tubi perdono.

Soluizione: controllare i tubi e gli utensili e sostituirli se necessario.

Causa: la valvola della pressione operativa perde.

Soluizione: controllare la valvola e sostituirla se necessario.

Causa: il regolatore di pressione è impostato su un livello troppo basso.

Soluzione: augmentare la pressione con il regolatore di pressione o usare la valvola di pressione del serbatoio.

9. RIPARAZIONI E PARTI DI RICAMBIO

Condensa

É possibile drenare la condensa usingla valvola di drenaggio (17) situata sul fond del serbatoio (figura N). La condensa all'internalo del serbatoio contiene olio e delve essere smaltita conformemente.

Valvola di sicurezza

La valvola di sicurezza è impostata sul livello di pressione massima consentita per il serbatoio. É vietato alterare tale valvola in qualsiasi modo. Per garantire il perfetto funzionamento della valvola, spostarla di tanto in tanto. Tirare l'anello finché l'aria non esce alla valvola. Quindi rilasciare l'anello.

Controllo del livello dell'olio

Il livello dell'olio corretto è indicato sull'apposto significatore (4). Deve essere compreso tra l'indicatore rosso e la parte superiore dell'indicatore.

Sostituzione dell'olio

Olio raccomandato: SAE 15W/40 o similare. La prima sostituzione dell'olio deve essere effettuata dopo 100 ore di funzionamento. Dopodiché l'intervallo è di 500 ore di funzionamento. Spagnere il motore, scollegare il cavo di alimentazione e rilasciare l'eventuale pressione rimanente. Rimuovere la vite di drenaggio dell'olio (figura J). Raccogliere l'olio in un recipiente adatto ed evitare fuoriuscite. Potrebbe essere necessario inclinaro leggermente il compressore per drenare tutto l'olio. Smaltire l'olio conformmente alle leggi e normative locali.后再 aver drenato tutto l'olio, riawitare la vite di drenaggio dell'olio. Inserire olio nuovo nell'apertura (12) finché non raggiunge il livello massimo (figura K). Serrare l'apertura con il tappo dell'olio (12).

Pulizia del filtro di ingresso dell'aria

Il filtro deve essere pulito anni 300 ore di funzionamento. Filtri dell'aria ostruiti riducono significativamente la potenza del compressore. Rimuovere il filtro dell'aria dal compressore. Quindi svitare il tappo del filtro e rimuovere la spugna dall'interno del porta-filtro. Scuotere o soffiare (max. 3 bar) il filtro per rimuovere tutte la polvere. Riassemblare il filtrto e riposizionarlo sul compressore.

10. GARANZIA

Tutti i prodotti sono coperti da una garanzia di 6 mesi. Conservare la prova di acquisto (ricevuta, scontrino, ecc.); in caso contrario non è possibile richiedere interventi in garanzia. La garanzia copre agli difetto di materiali o fabbricazione. La garanzia non copre:

1. la normale usura causata dall'uso corretto del prodotto;
2. materiali di consumo (cuscinetti, spazzole, cavi, spine, accessori, ecc.);
3. difetti derivanti da un uso improprio (owero qualsiasi utilizzato diverso da quello indicate alla sezione „Destinazione d'uso”), incidenti, modifiche apportate al prodotto e/o ai loro meccanismi di sicurezza;
4. difetti derivanti da una manutenzione/pulizia insufficiente;
5. difetti causati da terme parti (non autorizzate);
6. prodotti inviati al costruttore/rivenditore in condizioni non originali (ad es. disassemblati, alterati, ecc.);
7. difetti (di qualsiasi tipo) presentatisi après la scadenza del periodo di garanzia.

11. SMALTIMENTO

I nostri prodotti sono imballati in modo tale da prevenire danni durante il trasporto. I materiali di imballaggio sono risorse preziose che possono e devono essere ricicliate. Il prodotto è formato da diversi materiali (metalli, oli, plastica, ecc.) e delve essere smaltito con attenzione e conformamente alle normative vigenti relative allo smaltimento.

12. INFORMAZIONI LEGALI

Tutti i diritti riservati. Questo manuale è protetto da copyright. La riproduzione in qualsiasi forma (digitale, stampa, ecc.) è severamente proibita perché il permesso scritto di ERBA GmbH.

DICHIARAZIONE DI CONFORMITA

Modello:

17004 Compressore D'Aria V - 210/8/24

17015 Compressore D'Aria V - 210/8/50

ERBA GmbH, Talpagasse 6, 1230 Vienna, dichiara che il modello summenzionato è conforme ai seguenti standard di qualità CE/RoHS, omologazioni e requisiti di sicurezza rilevanti:

Direttiva Macchine: 2006/42/EC

Direttiva EMC: 2014/30/EC

Direttiva sull'uso all'aperto: 2000/14/EC + 2005/88/EC

ROHS 2002/95/EC

• EN 60204-1:2006+A1:09
• EN 1012-1:2010
  -AfPS GS 2014:01 PAK
• EN 61000-6-1:2007
• EN 61000-6-3:2007/A1:2011
• EN 61000-3-2:2014
• EN 61000-3-3:2013

A nome e periconto di ERBA GmbH (firma autorizzata)

Dominik Schilling

Coordinatore tecnico

ERBA GmbH, Talpagasse 6, 1230 Wien, Austria
