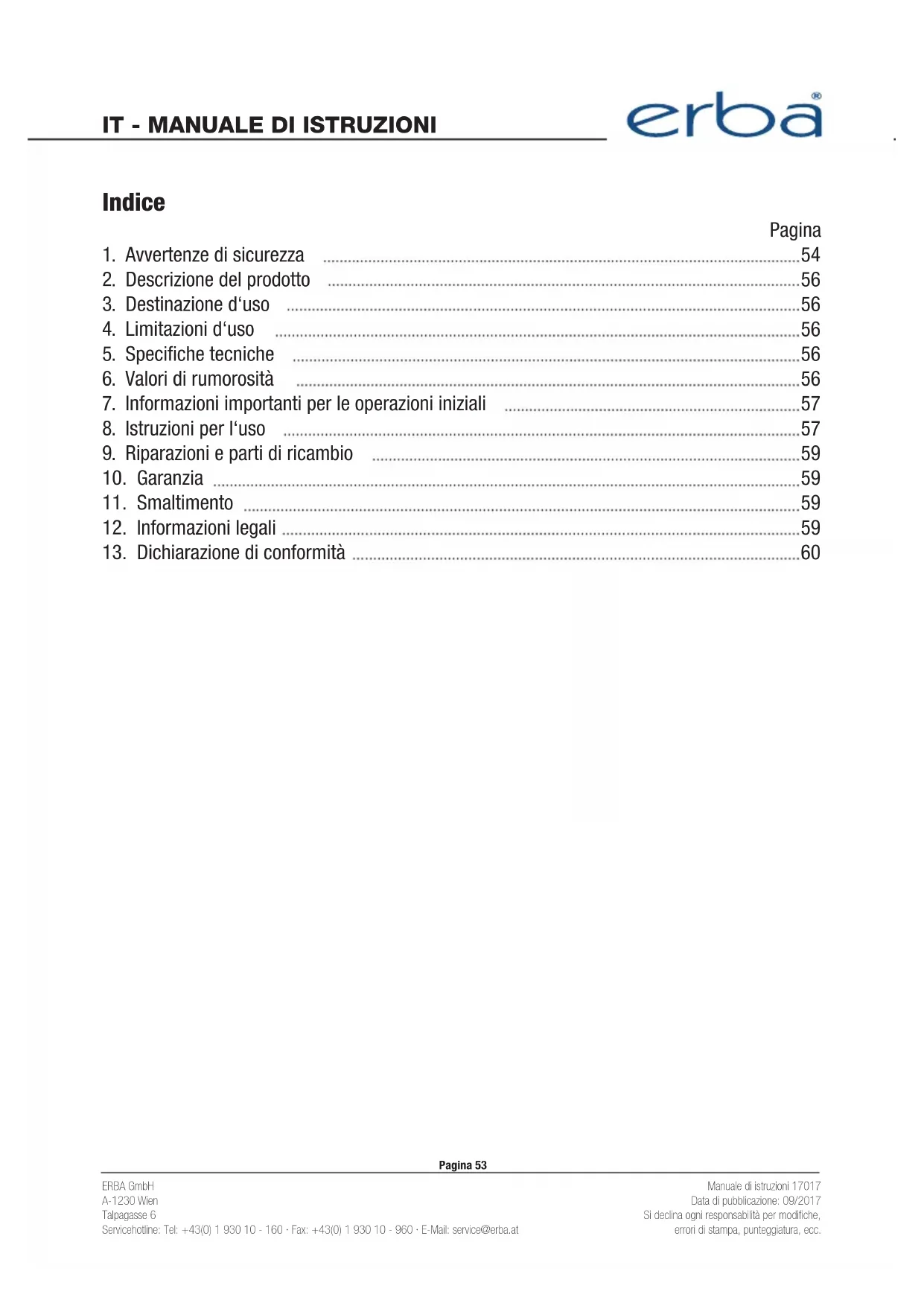

MANUALE UTENTE 17017 Erba

* Soggetto a modifiche tecniche

1. Avvertenze di sicurezza 54
2. Descrizione del prodotto 56
3. Destinazione d'uso 56
4. Limitazioni d'uso 56
5. Specifiche tecniche 56
6. Valori di rumorosità 56
7. Informazioni importanti per le operazioni iniziali 57
8. Istruzioni per l'uso 57
9. Riparazioni e parti di ricambio 59
10. Garanzia 59
11. Smaltimento 59
12. Informazioni legali 59
13. Dichiarazione di conformità 60

1. AVVERTENZE DI SICUREZZA

Leggere questo manuale prima di usare il prodotto per evitare il rischio di lesioni gravi. CONSERVARE QUESTO MANUALE. Se l'apparecchio viene ceduto a terzi, allegare questo manuale. Si declina qualsiasi responsabilità per incidenti o danni causati da un utilizzo improprio. La rimozione/alterazione di qualsiasi dispositivo di sicurezza o dell'apparecchio in generale comporta l'annullamento della garanzia. L'acquirente si assume tutti i rischi e le responsabilità derivanti da riparazioni/alterazioni al prodotto originale o alle relative parti di ricambio, o derivanti dall'installazione delle relative parti di ricambio.

■ Mantenere l'area di lavoro bene illuminata, pulita e priva di ostacoli.
■ Non usare il prodotto in prossimità di fonti di accensione.
■ Tenere i bambini lontani dall'area di lavoro.
■ Evitare il contatto con superfici messe a terra (ad es. tubi, radiatori, ecc.) per evitare il rischio di scossa elettrica.
■ Non usare il prodotto in aree umide o bagnate.
Non trasportare il prodotto tirando il cavo di alimentazione. Non tirare il cavo per scollegare il prodotto. Controllare regolarmente che il cavo non sia danneggiato.
Durante l'uso del prodotto all'aperto, utilizzare esclusivamente cavi/prese di corrente adatte per uso esterno.
■ Indossare sempre attrezzatura di protezione personale (protezioni per occhi, guanti, ecc.).
■ Assicurarsi che il prodotto sia spento prima di collegarlo alla rete elettrica.
Non indossare indumenti ampi, gioielli o altri accessori che potrebbero impigliarsi nell'apparecchio. Tenere raccolti i capelli lunghi.
■ Scollegare il cavo di alimentazione prima di effettuare le operazioni di manutenzione e pulizia o di sostituire il miscelatore.
■ Non lasciare il prodotto incustodito in presenza di bambini.
■ Verificare che il prodotto non sia danneggiato prima di ogni utilizzo.
Non tentare di riparare il prodotto se è danneggiato! Le operazioni di riparazione devono essere effettuate esclusivamente da tecnici autorizzati e qualificati.
La potenza di avviamento del compressore è pari a 2 ps/1500 W, pertanto è necessario utilizza-
re un fusibile ritardato da 16 A. Se possibile, evitare l'uso di prolunghe elettriche; al loro posto, utilizzare tubi per aria compressa aggiuntivi.
Il rilascio libero di aria dal serbatoio può essere pericoloso; tale operazione deve essere effettuata esclusivamente da personale qualificato.
■ Quando non è in uso, riporre il compressore in un locale asciutto e chiuso a chiave, fuori dalla portata dei bambini.
■ Mantenere il compressore pulito.
Durante la rimozione dei raccordi dell'aria, mantenere una presa ferma per evitare che i tubi dell'aria scattino improvvisamente.

Avvertenze di sicurezza relative alla nebulizzazione di vernice

Non utilizzare vernice o solventi con punto di infiammabilità inferiore a 55°C. Non riscaldare vernici o solventi!
Durante l'uso di sostanze tossiche, usare sempre attrezzatura di protezione. Leggere le istruzioni relative alle avvertenze di sicurezza fornite dal produttore di tali sostanze.
Durante l'uso di vernice nebulizzata è vietato fumare, usare fiamme nude o altre forme di accensione. La vernice nebulizzata è altamente infiammabile.
Non consumare cibi o bevande nell'area di lavoro. I fumi della vernice sono tossici.
■ L'area di lavoro (locale) deve essere più grande di 30 m² e ben ventilata.
■ Non nebulizzare controvento.
Rispettare le leggi e normative locali relative all'uso e allo smaltimento delle sostanze pericolose. Non usare acquaragia, butanolo o diclorometano in combinazione con i tubi dell'aria in PVC (durata di vita ridotta).

Avvertenze di sicurezza relative a compressori e nebulizzatori

Il compressore e i tubi raggiungono temperature elevate durante l'uso. Non toccarli!
■ Assicurarsi che l'aria consumata dal compressore sia priva di sostanze pericolose per evitare il rischio di incendio o esplosioni.
■ Usare sempre attrezzatura di protezione personale (occhiali di sicurezza) durante l'uso di nebulizzatori.
Non dirigere il nebulizzatore verso le persone. Non usare il nebulizzatore per pulire sé stessi o altre persone.

Avvertenze di sicurezza relative agli apparecchi a pressione

L'operatore di un apparecchio a pressione deve mantenerlo in buone condizioni, supervisionarlo ed effettuare immediatamente tutte le operazioni necessarie per ripararlo e mantenerlo conforme agli standard di sicurezza più recenti.
■ Non usare apparecchi a pressione danneggiati.
■ Verificare regolarmente che i serbatoi a pressione non siano danneggiati o arrugginiti. Contattare un tecnico riparatore se sono presenti danni.

2. DESCRIZIONE DEL PRODOTTO

1. Serbatoio a pressione
2. Ruota
3. Valvola di sicurezza
4. Regolatore di pressione

5. Valvola della pressione operativa

6. Indicatore

7. Impugnatura
8. Interruttore di accensione/spegnimento
9. Supporto
10. Valvola di drenaggio

3. DESTINAZIONE D'USO

Il compressore permette di generare aria compressa per utilizzare utensili alimentati ad aria. Altri utilizzi sono vietati. L'acquirente si assume ogni responsabilità, legale e non, per eventuali danni o lesioni derivanti dall'uso improprio del prodotto (ovvero qualsiasi uso diverso da quello sopra riportato).

4. LIMITAZIONI D'USO

Questo prodotto non è destinato all'uso commerciale o industriale. Si declina ogni responsabilità o richiesta di intervento in garanzia e se il prodotto è usato per attività industriali e/o commerciali.

Potenza nominale:	230 V ~ 50 Hz
Potenza del motore:	2 PS/1500 W, S3 25%
Velocità del motore:	4000 rpm
Pressione operativa:	max. 10 bar
Volume del serbatoio:	50 Liter
Consumo d'aria:	220 l/min.
Livello di potenza sonora LwA:	97 dB (A) ± 3 dB
Livello di pressione sonora LpA:	83 dB (A) ± 3 dB
Classe IP:	IP 20
Peso:	23,5 kg

6. VALORI DI RUMOROSITÀ

Fare riferimento alle specifiche tecniche.

7. INFORMAZIONI IMPORTANTI PER LE OPERAZIONI INIZIALI

■ Controllare che il prodotto non abbia subito danni durante il trasporto. Informare il corriere in caso di danni durante il trasporto.
■ Posizionare il compressore il più vicino possibile all'area di lavoro per evitare l'uso di lunghi cavi dell'aria o prolunghe.
■ L'ingresso dell'aria deve essere asciutto e pulito.
■ Dopo il riempimento del serbatoio dell'aria, il motore del compressore deve raffreddarsi per 2-5 minuti per evitare il rischio di surriscaldamento.

Installazione delle ruote (2)

Installare le ruote incluse conformemente alle figure B,C e D.

Installazione del supporto (9)

Installare il supporto incluso conformemente alla figura A.

8. ISTRUZIONI PER L'USO

Raccordo rapido (5)

Collegamento

Inserire la vite del tubo direttamente nel raccordo fino al „clic“.

Scollegamento

Tirare il manicotto del raccordo rapido ed estrarre la vite.

Regolazione della pressione

Usare il regolatore di pressione (4) per regolare la pressione sull'indicatore (6). Ciò permette di regolare la pressione in uscita dalla valvola della pressione operativa (5).

Risoluzione dei problemi

Il motore del compressore non funziona.

Causa: alimentazione assente.

Soluzione: controllare i cavi, le spine, i fusibili e le prese di corrente.

Causa: alimentazione insufficiente.

Soluzione: evitare l'uso di prolunghe eccessivamente lunghe. Se è necessario l'uso di prolunghe, assicurarsi che siano abbastanza spesse (almeno 2,5 mm ^2 ).

Causa: temperatura ambientale eccessivamente bassa.

Soluzione: non usare il compressore sotto i 5°C.

Causa: surriscaldamento del motore.

Soluzione: lasciare che il motore si raffreddi. Non usare il compressore sopra i 40°C.

Il motore del compressore è funzionante ma la pressione è assente.

Causa: le guarnizioni perdono.

Soluzione: controllare le guarnizioni e farle sostituire da un tecnico certificato.

Causa: la valvola di drenaggio perde.

Soluzione: serrare la vite a mano. Controllare la guarnizione sulla valvola e sostituirla se necessario.

Il motore del compressore è funzionante, l'indicatore indica pressione, l'apparecchio non funziona.

Causa: i raccordi dei tubi perdono.

Soluzione: controllare i tubi e gli utensili e sostituirli se necessario.

Causa: la valvola della pressione operativa perde.

Soluzione: controllare la valvola e sostituirla se necessario.

Causa: il regolatore di pressione è impostato su un livello troppo basso.

Soluzione: aumentare la pressione con il regolatore di pressione o usare la valvola di pressione del serbatoio.

9. RIPARAZIONI E PARTI DI RICAMBIO

Condensa

È possibile drenare la condensa usando la valvola di drenaggio (10) situata sul fondo del serbatoio (figura E). La condensa all'interno del serbatoio contiene olio e deve essere smaltita conformemente.

Valvola di sicurezza

La valvola di sicurezza è impostata sul livello di pressione massima consentita per il serbatoio. È vietato alterare tale valvola in qualsiasi modo. Per garantire il perfetto funzionamento della valvola, spostarla di tanto in tanto. Tirare l'anello finché l'aria non esce dalla valvola. Quindi rilasciare l'anello.

10. GARANZIA

Si applicano le norme di garanzia legale.

11. SMALTIMENTO

I nostri prodotti sono imballati in modo tale da prevenire danni durante il trasporto. I materiali di imballaggio sono risorse preziose che possono e devono essere riciclate. Il prodotto è formato da diversi materiali (metalli, oli, plastica, ecc.) e deve essere smaltito con attenzione e conformemente alle normative vigenti relative allo smaltimento.

12. INFORMAZIONI LEGALI

Tutti i diritti riservati. Questo manuale è protetto da copyright. La riproduzione in qualsiasi forma (digitale, stampa, ecc.) è severamente proibita senza il permesso scritto di ERBA GmbH.

DICHIARAZIONE DI CONFORMITÀ

Modello: 17017 Compressore D'Aria 50 I senza olio

ERBA GmbH, Talpagasse 6, 1230 Vienna, dichiara che il modello summenzionato è conforme ai seguenti standard di qualità CE/RoHS, omologazioni e requisiti di sicurezza rilevanti:

Direttiva Macchine: 2006/42/EC

Direttiva EMC: 2014/30/EC

Direttiva sull'uso all'aperto: 2000/14/EC + 2005/88/EC

ROHS 2002/95/EC

• EN 60204-1:2006+A1
• EN 1012-1:2010
• AfPS GS 2014:01
• EN 55014-1:2006+A1+A2
• EN 55014-2:2015
• EN 61000-3-2:2014
• EN 61000-3-3:2013

Wien, 01.09. 2017 Jernich

A nome e per conto di ERBA GmbH (firma autorizzata)

Dominik Schilling

Coordinatore tecnico

ERBA GmbH, Talpagasse 6, 1230 Wien, Austria
