РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ 17017 Erba

* запазено е правото за технически промени

* Pravice do tehničnih sprememb pridržane

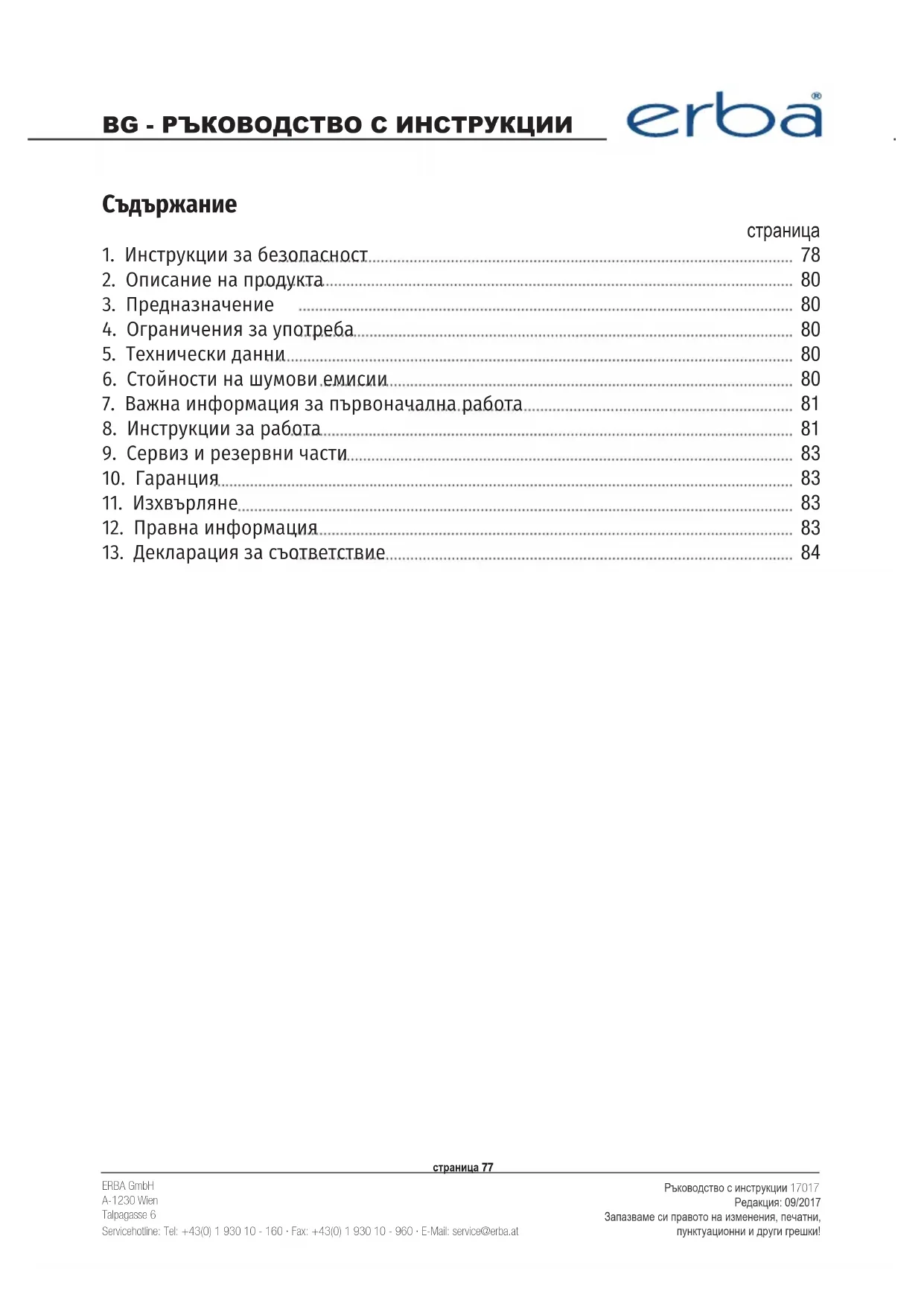

1. Инструкции за безопасност 78
2. Описание на продукта 80
3. Предназначение 80
4. Ограничения за употреба 80
5. Технически данни 80
6. Стойности на шумови емисии 80
7. Важна информация за първоначална работа 81
8. Инструкции за работа 81
9. Сервиз и резервни части.... 83
10. Гаранция 83
11. Изхвърляне 83
12. Правна информация 83
13. Декларация за съответствие 84

1. ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ

Прочетете този материал, преди да използвате продукта. Ако не го прочетете, може да се стигне до сериозни наранявания. ЗАПАЗЕТЕ ТОВА РЪКОВОДСТВО Когато давате тази машина на други лица, винаги прилагайте това ръководство към нея. Не поемаме отговорност за инциденти или повреди, произтичащи от неправилна употреба. Премахването/модифицирането на всякакви защитни механизми на машината ще доведе до загуба на гаранцията. Купувачът поема целия риск и отговорност, произтичащи от негови евентуални поправки/изменения на оригиналния продукт или по-нататьшни резервни части, или произтичащи от монтаж на резервни части от негова страна.

■ Винаги дръжте работната област добре осветена, чиста и свободна от препятствия.
Не използвайте продукта в близост до източници на запалване.
■ Дръжте децата далеч от работната област.
Избягвайте контакт със заземени повърхности (като тръби, радиатори и др.), за да избегнете риск от токов удар.
■ Не използвайте продукта във влажни или мокри области.
Никога не носете продукта за електрическия кабел. Не дърпайте кабела, за да изключите продукта от контакта. Редовно проверявайте кабела за повреди.
Когато използвате продукта на открито, винаги използвайте подходящи удължителни кабели/разклонители за употреба на открито.
■ Винаги използвайте подходящо предпазно оборудване (защитни очила, ръкавици и др.).
Уверете се, че продукта е изключен, когато включвате кабела в контакта.
■ Не носете широки дрехи, висящи бижута или други аксесоари, които могат да бъдат захванати в машината. Ако имате дълга коса, носете мрежа за коса.
Винаги откачайте захранващия кабел от контакта, когато извършвате дейности по поддръжка, почистване или смяна на миксера.
Никога не оставяйте продукта без наблюдение, когато има деца.
■ Проверявайте продукта за следи от повреди всеки път, преди да го използвате.
■ Не се опитвайте да поправяте продукта, когато е повреден! Поправките трябва да се извършват само от оторизирани, квалифицирани сервисни техници.
Компрессорът има начална мощност от 2ps/1500W и затова е необходимо да се използва 16A забавящ предпазител. Избягвайте използването на удължителни кабели и разклонители, когато е възможно, и вместо това използвайте удължителни въздушни маркучи.
Свободното изпускане на въздух от резервоара може да е опасно и трябва да се извършва само от оторизирани служители.
Когато не се използва, компресорът трябва да се съхранява в сухо, заключено помещение извън обсега на деца.
■ Пазете компресора чист.
Когато отстранявате въздушните куплунги, дръжте здраво, за да не се отплесне въздушният маркуч.

страница 78

Инструкции за безопасност при пръскане на боя

■ Не използвайте боя или разтворители с точка на запалване под 55°C. Не загрявайте боята или разтворителите!
Когато работите с опасни вещества, винаги използвайте лично предпазно оборудване.
■ Прочетете инструкциите за предпазни мерки, предоставени от производителя на съответните вещества.
Когато работите с атомизирана боя се забраняват пушенето и използването на открит огън или други източници на запалване. Атомизираната боя е високо запалима.
■ Не консумирайте храна или напитки в работната област. Изпаренията от боя са токсични.
Работната площ (помещение) трябва да е по-голяма от 30 м³ и добре вентилирана.
■ Не пръскайте по посоката на вятъра.
Винаги следвайте националните закони и разпоредби във връзка с използването и изхвърлянето на опасни вещества.
■ Не използвайте бял спирт, бутилов алкохол или метиленхлорид в комбинация с въздушни маркучи от PVC (това съкращава живота им).

Инструкции за безопасност при работа с компресиран въздух и прахови пистолети

■ Компрессорът и тръбите достигат високи температури по време на работа. Не ги докосвайте!
■ Уверете се, че въздухът, консумиран от компресора, е свободен от всякакви опасни вещества, за да избегнете пожар или взрив.
Винаги използвайте лично предпазно оборудване (защитни очила), когато работите с прахови пистолети.
Никога не насочвайте прахов пистолет директно към хора. Не използвайте прахов пистолет, за да почиствате себе си или други хора.

Инструкции за безопасност за работа с оборудване под налягане

■ Лицето, което борави с оборудване под налягане, трябва да поддържа уредите в добро състояние, под надзор, и да извършва незабавно всякакви необходими стъпки за поправка и поддръжка на оборудването в съответствие с актуалните стандарти за безопасност.
■ Оборудването под налягане не бива да се използва, когато е повредено.
Резервоарите под налягане трябва да се инспектират редовно за повреди и ръжда. Ако откриете повреда, се свържете със сервизен техник.

2. ОПИСАНИЕ НА ПРОДУКТА

1. Резервоар под налягане
2. Колело
3. Защитен вентил
4. Регулатор на налягането

5. Вентил за работно налягане

6. Измерител
   7 Дръжка

7. Ключ за включване/изключване
8. Стойка
9. Клапа за източване

3. ПРЕДНАЗНАЧЕНИЕ

Компресорът се използва за генериране на сгъстен въздух за работа с инструменти, захранвани с въздух. Използването за каквито и да било други цели е забранено. Купувачът поема всяка отговорност, правна и друга, за повреди или наранявания, възникнали от неправилно ползване на продукта (т.е., всякакво друго ползване, освен посоченото по-горе предназначение).

4. ОГРАНИЧЕНИЯ

Моля, имайте предвид, че този продукт не е предназначен за употреба с търговски или промишлени цели. Ние не поемаме отговорност и искания за гаранционно обслужване, ако продуктът бъде използван с търговски и/или промишлени цели.

5. ТЕХНИЧЕСКИ ДАННИ

Номинална мощност:	230 V ~ 50 Hz
Мощност на мотора:	2 PS/1500 W, S3 25%
Обороти на мотора:	4000 об./мин.
Работно налягане:	макс. 10 bara
Обем на резервоара:	50 l
Консумация на въздух:	220 l/мин.
Ниво на сила на звука (LwA):	97 dB (A) ± 3 dB
Ниво на звуково налягане (LpA):	83 dB (A) ± 3 dB
IP клас:	IP 20
Тегло:	23,5 kg

Вижте техническите данни.

страница 80

■ Проверете продукта за повреди от транспортирането. Уведомете доставчика, ако откриете повреди от транспортирането.
■ Поставете компресора максимально близо до работната област, за да избегнете дългите въздушни маркучи и удължителните кабели.
■ Входящият въздух трябва да е сух и чист.
■ След напълване на въздушния резервоар, моторът на компресора трябва да се охлади между 2 и 5 минути, за да се избегне прегряване.

Монтиране на колелата (2)

Включените в комплекта колела трябва да се монтират в съответствие с изображения В, С и Д.

Монтиране на стойката (9)

Включените в комплекта гумени стойки трябва да се монтират в съответствие с изображение А.

8. ИНСТРУКЦИИ ЗА РАБОТА

Бърза свръзка (5)

Свързване:

Поставете накрайника на маркуча директно в куплунга, докато чуете щракване.

Откачане:

Изтеглете ръкава на бързата свръзка и извадете накрайника.

Регулиране на налягането

Използвайте регулатора на налягането (4) за да регулирате налягането на измерителя (6). Това ще регулира налягането, излизащо от вентила за работно налягане (5).

Отстраняване на неизправности:

Моторът на компресора не работи

Причина: Няма захранване.

Решение: Проверете кабелите, щепселите, предпазителите и контактите.

Причина: Нивото на захранването е твърде ниско.

Решение: Избягвайте използването на дълги удължителни кабели. Ако се налага да използвате удължителни кабели, се погрижете да бъдат достатъчно дебели (най-малко 2,5 мм ^2 ).

Причина: Околната температура е твърде ниска.

Причина: Моторът прегрява.

Решение: Оставете мотора да се охлади. Не работете при околна температура над 40°C.

Моторът на компресора работи, но няма налягане

Причина: Има теч от уплътненията.

Решение: Проверете уплътненията и повикайте сертифициран техник да ги смени.

Причина: Има теч от клапата за източване.

Решение: Затегнете винта на ръка. Проверете уплътнението на клапата и го сменете, ако е необходимо.

Моторът на компресора работи, но измерителят за налягане и инструментите не работят

Причина: Има теч от свръзките на маркучите.

Решение: Проверете маркучите и инструментите и ги сменете, ако е необходимо.

Причина: Има теч от вентила за работно налягане.

Решение: Проверете вентила и го сменете, ако е необходимо.

Причина: Регулаторът за налягане е настроен твърде ниско.

Решение: Увеличете налягането с регулатора за налягане или използвайте вентила за налягане на резервоара.

Кондензираната влага може да се източи с помощта на клапата за източване (10) на дъното на резервоара (изображение E). Кондензираната влага в резервоара съдържа масло и трябва да се изхвърли по съответния начин.

Защитен вентил

Защитният вентил е настроен на максимальното допустимо налягане на резервоара. Забранено е да модифицирате този вентил по какъвто и да било начин. За да осигурите безгрешна операция на вентила, той трябва да се мести от време на време. Издърпайте пръстена, докато чуете, че от вентила излиза въздух. След това пуснете пръстена.

10. ГАРАНЦИЯ

Важат разпоредбите за законова гаранция.

11. БРАКУВАНЕ

Нашите продукти са опаковани така, че да се предотвратят повреди по време на транспорта. Опаковъчните материали са ценни ресурси и затова могат и трябва да се рециклират. Самият продукт се състои от различни материали (метали, масла, пластмаса и др.) и трябва да се изхвърли внимателно и в съответствие с националните и местни регулации за изхвърляне.

12. ПРАВНА ИНФОРМАЦИЯ

Всички права запазени. Това ръководство е защитено с авторски права. Възпроизвеждането му под каквато и да било форма (цифрова, печатна и др.) е строго забранено без писменото разрешение на ERBA GmbH.

Модели: 17017 Въздушен Компрессор 50 I Без масло

ERBA GmbH, Talpagasse 6, 1230 Wien, с настоящото потвърждава, че посоченият модел отговаря на следните стандарти за качество, одобрения и приложими изисквания за безопасност на CE/RoHS:

За и от името на ERBA GmbH (упълномощен подпис)

Dominik Schilling

Технически координатор

ERBA GmbH, Talpagasse 6, 1230 Wien, Austria

страница 84
