INSTRUKCJA OBSŁUGI 17017 Erba

* Producent zastrzega sobie prawo do wprowadzania zmian technicznych

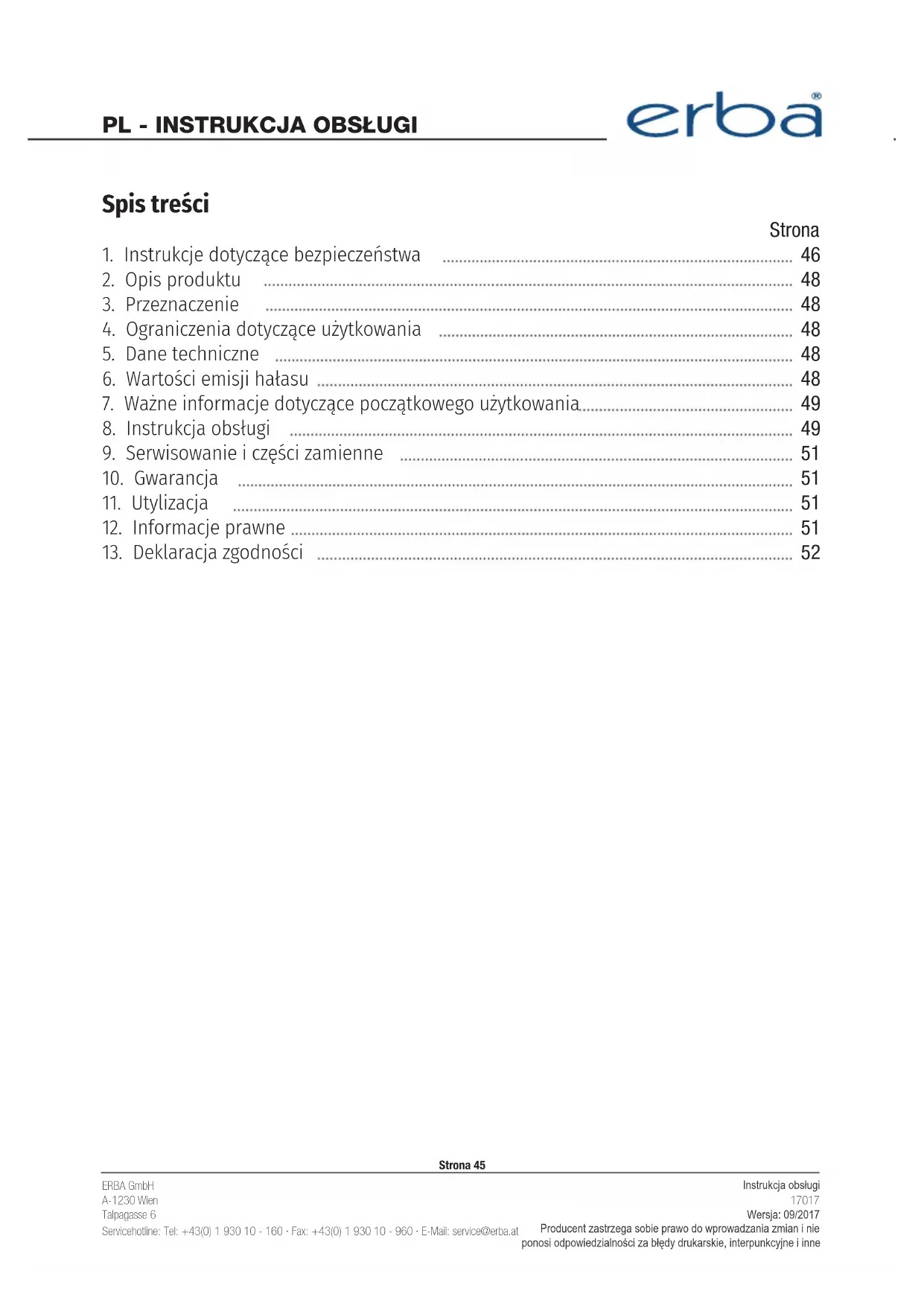

1. Instrukcje dotyczące bezpieczeństwa 46
2. Opis produktu 48
3. Przeznaczenie 48
4. Ograniczenia dotyczące użytkowania 48
5. Dane techniczne 48
6. Wartości emisji hałasu 48
7. Waźne informacje dotyczące początkowego użytkowania 49
8. Instrukcja obsługi 49
9. Serwisowanie i części zamienne 51
10. Gwarancja 51
11. Utylizacja 51
12. Informacje prawne 51
13. Deklaracja zgodności 52

Strona 45

1. INSTRUKCJE DOTYCZĄCE BEZPIECZEŃSTWA

Przed użyciem produktu należy przeczytać poniższe informacje. Nieprzestrzeganie tego zalecenia może doprowadzić do poważnych urazów. PROSIMY NIE WYRZUCAĆ TEJ INSTRUKCJI. W przypadku oddania urządzenia innemu użytkownikowi należy zawsze przekazać mu również niniejszą instrukcję. Producent nie ponosi odpowiedzialności za jakiekolwiek wypadki lub szkoły wynikające z niewłaściwego użytkowania. Usunięcie/przeróbka jakichkolwiek mechanizmów zabezpieczających lub przeróbka urządzenia w ogólności powoduje utratę gwarancji. Nabywca bierze na siebie całe ryzyko i ponosi pełną odpowiedzialność w związku z dokonanymi przez siebie naprawami/przeróbkami pierwotnego produktu lub jego części zamiennych lub w związku z zainstalowaniem w nim części zamiennych.

■ Miejsce pracy musi być zawsze dobrze oświetlone i czyste; należy też z niego usunąć wszelkie przeszkody.
■ Produktu nie wolno używać w pobliżu źródeł zapłonu.
■ Dzieci należy trzymać z dala od miejsca pracy.
Ponieważ grozi to porażeniem prądem, należy unikać kontaktu z powierzchniami uziemionymi (np. rury, grzejniki itp.).
■ Produktu nie należy używać w miejscach wilgotnych lub mokrych.
Produktu nie wolno nigdy nosić za jego przewód elektryczny. W celu odłączenia produktu od zasilania nie należy ciągnąć za przewód. Przewód należy regularnie sprawdzać pod kątem uszkodzeń.
Podczas używania produktu na dworze, należy zawsze używać odpowiednich przedłużaczy/kontaktów.
Należy zawsze stosować odpowiednie indywidualne środki ochrony (okulary ochronne, rękawice, itp.).
■ Przed włożeniem wtyczki do kontaktu, należy upewnić się, że urządzenie jest wyłączone.
Nie należy nosić luźnych ubrań, bizuterii ani innych przedmiotów, które mogłyby zostać wciągnięte przez urządzenie. Jeśli użytkownik nosi długie włosy, należy zakładać odpowiednią siateczkę zabezpieczającą na włosy.
■ Przed wykonaniem czynności konserwacyjnych oraz przed czyszczeniem lub wymianą mieszadła, należy zawsze odłączyć przewód zasilający.
Gdy w pobliżu znajdują się dzieci, nigdy nie wolno zostawiać urządzenia bez nadzoru.
■ Przed każdym użyciem urządzenie należy skontrolować pod kątem jakichkolwiek oznak ewentualnych uszkodzeń.
Nie należy próbować naprawiać uszkodzonego urządzenia! Naprawy muszą być zawsze dokonywane przez wykwalifikowanych techników serwisu.
Kompresor ma moc startową 2 ps/1500 W i dlatego konieczne jest używanie bezpiecznika zwłocznego 16 A.
Gdy tylko jest to możliwe, prosimy starać się unikać stosowania przedłużaczy, zamiast przedłużaczy elekt rycznych lepiej jest używać przedłużaczy węża ze sprężonym powietrzem.
■ Swobodne spuszczanie powietrza ze zbiornika może być niebezpieczne. Czynność ta powinna być przeprowadzana wyłącznie przez osoby z odpowiednimi uprawnieniami.
Na czas, gdy nie jest używany, kompresor należy przechowywać w miejscu suchym, zamkniętym i niedostępnym dla dzieci.
■ Kompresor musi być utrzymywany w czystości.
Podczas zdejmowania łączówek przewodów powietrznych należy mocno przytrzymywać wąż, aby nie dopuścić do tego, aby odskoczył.

Strona 46

Instrukcje dotyczące bezpieczeństwa malowania farbami

Nie należy używać farb lub rozpuszczalników o temperaturze zapłonu poniżej 55°C. Farb lub rozpuszczalników nie należy podgrzewać!
Podczas pracy z substancjami szkodliwymi należy zawsze używać środków ochrony osobistej. Prosimy przeczytać instrukcje producenta dotyczące środków bezpieczeństwa wymaganych podczas stosowania w/w substancji.
Podczas pracy z użyciem rozpylanej farby nie wolno palić ani używać otwartego ognia i innych źródeł zapłonu. Rozpylana farba jest wysoce łatwopalna.
■ W miejscu pracy nie należy jeść ani pić. Opary farby są toksyczne.
■ Miejsce pracy (pomieszczenie) musi mieć co najmniej 30m² powierzchni i musi być dobrze wentylowane.
■ Nie należy niczego rozpyłać pod wiatr.
Należy zawsze przestrzegać federalnych praw i przepisów w sprawie użytkowania i utylizacji substancji niebezpiecznych.
Nie należy używać rozpuszczalników mineralnych, butylu alkoholu lub chlorku metylu w połączeniu z PCW i wężami ze sprężonym powietrzem (zmniejszenia czasu eksploatacji).

Instrukcje dotyczące bezpieczeństwa pracy z użyciem sprężonego powietrza i pistoletów do usuwania pyłu

■ Kompresor i przewody rurowe nagrzewają się w czasie pracy do wysokich temperatur. Nie dotykać!
Aby nie dopuścić do pożaru lub wybuchu, należy pilnować, aby w powietrzu zasysanym przez kompresor nie znajdowały się jakiekolwiek substancje niebezpieczne.
Podczas pracy pistoletami do usuwania pyłu, należy zawsze stosować środki ochrony indywidualnej (okulary ochronne).
■ Pistoletów do usuwania pyłu nigdy nie wolno kierować bezpośrednio w stronę osób. Pistoletu do usuwania pyłu nie wolno używać do czyszczenia samego siebie lub innych osób.

Instrukcje dotyczące bezpieczeństwa obsługi urządzeń ciśnieniowych

Osoby używające sprzętu pracującego pod wysokim ciśnieniem muszą dbać o utrzymanie urządzeń w dobrym stanie, pilnować urządzeń, natychmiast dokonywać koniecznych napraw oraz przeprowadzać czynności konserwacyjne zgodnie z najnowszymi normami bezpieczeństwa.
■ Sprzęt pracujący pod wysokim ciśnieniem nie może być używany uszkodzony.
Zbiorniki ciśnieniowe należy regularnie kontrolować pod kątem uszkodzeń i rdzy. W przypadku stwierdzenia uszkodzeń, należy skontaktować się z technikiem serwisu.

Strona 47

2. OPIS PRODUKTU

1. Zbiornik ciśnieniowy
   2 Koło
2. Zawór bezpieczeństwa
3. Regulator ciśnienia

4. Zawór ciśnienia roboczego

5. Miernik

6. Uchwyt
7. Przełącznik wt./wyt.
8. Stojak
9. Zawór spustowy

3. PRZEZNACZENIE

Kompresor służy do wytwarzania sprężonego powietrza do stosowania w narzędziach pneumatycznych. Wszelkie inne zastosowania są zabronione. Nabywca pono-si pełną odpowiedzialność, prawną i inną, za wszelkie szkody lub urazy wynikające z nieprawidłowego używania produktu (tj. używania w sposób inny niż podano powyżej).

4. OGRANICZENIA

Prosimy pamiętać, że produkt nie jest przeznaczony do użytku komercyjnego lub przemysłowego. Producent nie ponosi odpowiedzialności i nie przyjmie reklamacji z tytułu gwarancji w przypadku używania produktu w warunkach przemysłowych i/lub do zastosowań komercyjnych.

1. DANE TECHNICZNE

Moc znamionowa:	230 V ~ 50 Hz
Moc silnika:	2 PS/1500 W, S3 25%
Obroty silnika:	4000 obr./min
Ciśnienie robocze:	makst. 10 barów
Pojemność zbiornika:	50 l
Pobór powietrza:	220 l/min.
Poziom mocy akustycznej LwA:	97 dB (A) ± 3 dB
Poziom ciśnienia akustycznego LpA:	83 dB (A) ± 3 dB
Klasa IP:	IP 20
Cieżar:	23,5 kg

6. WARTOŚCI EMISJI HAŁASU

Patrz dane techniczne.

Strona 48

ERBA GmbH	Instrukcja obsługi
A. 1230 Wien	17017
Talpagasse 6	Wersja: 09/2017
Servicchotlinc: Tel: [phone] - 160 · Fax: [phone] - 960 · E-Mail: [e-mail]	Producent zastrzega sobie prawo do wprowadzania zmian i nie ponosi odpowiedzialności za błędy drukarskie, interpunkcyjne i inne

7. WAŻNE INFORMACJE DOTYCZĄCE POCZĄTKOWEGO UŻYTKOWANIA

■ Skontrolować produkt pod kątem ewentualnych uszkodzeń w transporcie. W przypadku stwierdzenia jakichkolwiek uszkodzeń w transporcie, powiadomić o nich przewoźnika.

■ Aby uniknąć stosowania długich węży ze sprężonym powietrzem i przedłużaczy, kompresor należy ustawić jak najbliżej miejsca pracy.

■ Zasysane powietrze musi być suche i czyste.

■ Aby nie dopuścić do przegrzania, po napełnieniu zbiornika powietrza silnik kompresora musi ostygnąć przez 2-5 minut.

Montaż kół (2)

Załączone w zestawie koła należy zamontować tak jak pokazano na rys. B,C i D.

Montaż stojaka (9)

Załączone w zestawie gumowe stojaki należy zamontować tak jak pokazano na rys. A.

8. INSTRUKCJA OBSŁUGI

Szybkie podłączanie (5)

Podłączanie:

Włożyć wtyczkę węża bezpośrednio do łączówki tak, aby dało się słyszeć kliknięcie.

Rozłączanie:

Wysunąć tuleję szybkozłącza i wyciągnąć wtyczkę.

Regulacja ciśnienia

Do regulacji ciśnienia na mierniku (4) należy używać regulatora ciśnienia (6). W ten sposób reguluje się ciśnienie na wyjściu zaworu ciśnienia roboczego (5).

Strona 49

Rozwiązywanie problemów:

Silnik kompresora nie działa

Przyczyna: Brak zasilania.

Rozwiązanie: Sprawdzić kable, wtyczki, bezpieczniki i kontakty.

Przyczyna: Zbyt słabe zasilanie.

Rozwiązanie: Unikać używania długich przedłużaczy. W przypadku konieczności używania przedłużaczy, upewnić się, że są one wystarczająco grube (co najmniej 2,5 mm ^2 ).

Przyczyna: Zbyt niska temperatura otoczenia.

Rozwiązanie: Nie używać w temperaturze poniżej 5°C.

Przyczyna: Przegrzewanie się silnika.

Rozwiązanie: Pozwolić silnikowi ostygnąć. Nie używać w temperaturze powyżej 40°C.

Silnik kompresora pracuje, ale nie powstaje ciśnienie

Przyczyna: Nieszczelne uszczelki.

Rozwiązanie: Skontrolować uszczelki i pozwolić je wymienić technikowi z uprawnieniami.

Przyczyna: Nieszczelny zawór spustowy.

Rozwiązanie: Dokręcić śrubę ręką. Sprawdzić uszczelkę na zaworze i w razie potrzeby wymienić.

Silnik kompresora pracuje, miernik wskazuje ciśnienie, ale narzędzia nie działają

Przyczyna: Nieszczelny wąż połączeniowy.

Rozwiązanie: Skontrolować węże i narzędzia i w razie potrzeby wymienić.

Przyczyna: Nieszczelny zawór ciśnienia roboczego.

Rozwiązanie: Skontrolować zawór i w razie potrzeby wymienić.

Przyczyna: Zbyt nisko nastawiony regulator ciśnienia.

Rozwiązanie: Zwiększyć ciśnienie w regulatorze ciśnienia lub użyć zaworu zbiornika ciśnieniowego.

Strona 50

9. SERWISOWANIE I CZĘŚCI ZAMIENNE

Skroplona woda

Skroploną wodę można spuszczać za pomocą zaworu spustowego (10) u dołu zbiornika (rys. E). Skroplona woda w zbiorniku zawiera olej i wymaga odpowiedniej utylizacji.

Zawór bezpieczeństwa

Zawór bezpieczeństwa jest ustawiony na maks. dopuszczalne ciśnienie w zbiorniku. Jakie- kolwiek zmiany lub modyfikacje dotyczące tego zaworu są zabronione. Aby zagwarantować prawidłowe działanie zaworu, należy nim od czasu do czasu poruszać. Pociągnąć pierścień aż da się słyszeć powietrze ulatujące przez zawór. Następnie puścić pierścień.

10. GWARANCJA

Obowiązują przepisy dotyczące gwarancji prawnej.

11. UTYLIZACJA

Aby nie dopuścić do uszkodzeń podczas transportu, nasze produkty są odpowiednio zapakowane. Materiały opakowaniowe są cennym surowcem wtórnym i dlatego należy je poddawać recyklingowi. Sam produkt jako taki składa się z różnych materiałów (metale, oleje, tworzywa itp.) i należy go starannie zutylizować zgodnie z przepisami federalnymi lub miejscowymi regulującymi kwestie utylizacji.

12. INFORMACJE PRAWNE

Wszelkie prawa zastrzeżone. Niniejsza instrukcja jest chroniona prawami autorskimi. Powielanie w dowolnej postaci (cyfrowe, drukowanie itp.) bez pisemnej zgody ERBA GmbH jest surowo wzbronione.

Strona 51

DEKLARACJA ZGODNOŚCI

Modele: 17017 Kompresor Powietrza 50 l bezolejowe

Firma ERBA GmbH, Talpagasse 6, 1230 Wien, niniejszym oświadcza, że wspomniany powyżej model urządzenia spełnia następujące normy jakości WE/RoHS, aprobaty i stosowne wymagania dotyczące bezpieczeństwa:

Dyrektywa maszynowa: 2006/42/WE

Dyrektywa EMC – kompatybilność elektromagnetyczna: 2014/30/WE

Dyrektywa dotycząca emisji hałasu na zewnątrz pomieszczeń: 2000/14/WE + 2005/88/WE ROHS: 2002/95/ES

• EN 60204-1:2006+A1
• EN 1012-1:2010
• AfPS GS 2014:01
• EN 55014-1:2006+A1+A2
• EN 55014-2:2015
• EN 61000-3-2:2014
• EN 61000-3-3:2013

Wien, 01.09. 2017

Wien, 01.09.2017 Jemah

W imieniu i z upoważnienia ERBA GmbH (podpis osoby upoważnionej)

Dominik Schilling

Koordynator techniczny

ERBA GmbH, Talpagasse 6, 1230 Wiedeń, Austria

Strona 52
