INSTRUKCJA OBSŁUGI 17001 Erba

* Producent zastrzega sobie prawo do wprowadzania zmian technicznych

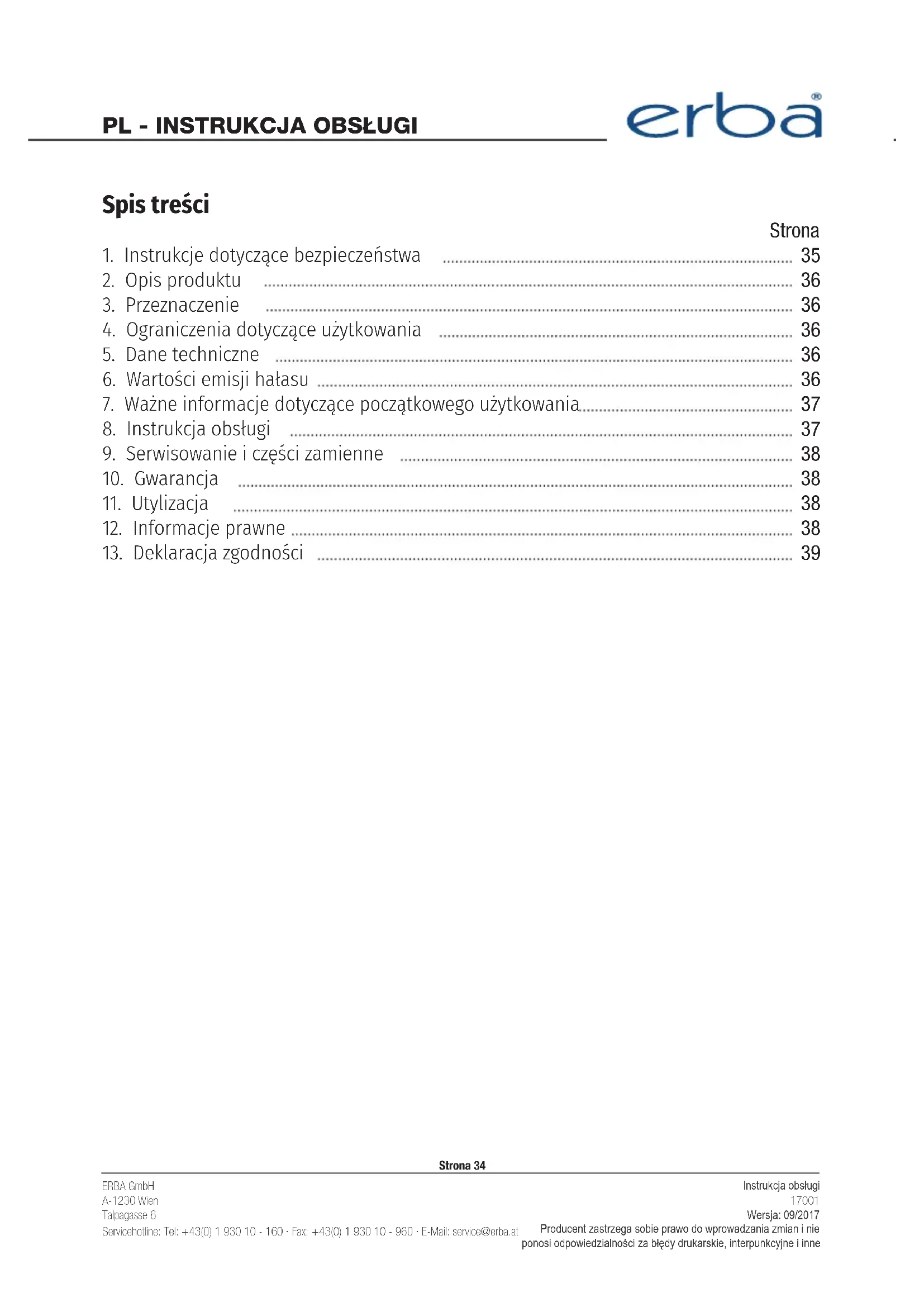

1. Instrukcje dotyczące bezpieczeństwa 35
2. Opis produktu 36
3. Przeznaczenie 36
4. Ograniczenia dotyczące użytkowania 36
5. Dane techniczne 36
6. Wartości emisji hałasu 36
7. Waźne informacje dotyczące początkowego użytkowania 37
8. Instrukcja obsługi 37
9. Serwisowanie i części zamienne 38
10. Gwarancja 38
11. Utylizacja 38
12. Informacje prawne 38
13. Deklaracja zgodności 39

Strona 34

1. INSTRUKCJE DOTYCZĄCE BEZPIECZEŃSTWA

Przed użyciem produktu należy przeczytać poniższe informacje. Nieprzestrzeganie tego zalecenia może doprowadzić do poważnych urazów. PROSIMY NIE WYRZUCAĆ TEJ INSTRUKCJI. W przypadku oddania urządzenia innemu użytkownikowi należy zawsze przekazać mu również niniejszą instrukcję. Producent nie ponosi odpowiedzialności za jakiekolwiek wypadki lub szkody wynikające z niewłaściwego użytkowania. Usunięcie/przeróbka jakichkolwiek mechanizmów zabezpieczających lub przeróbka urządzenia w ogólności powoduje utratę gwarancji. Nabywca bierze na siebie całe ryzyko i ponosi pełną odpowiedzialność w związku z dokonanymi przez siebie naprawami/przeróbkami pierwotnego produktu lub jego części zamiennych lub w związku z zainstalowaniem w nim części zamiennych.

■ Miejsce pracy musi być zawsze dobrze oświetlone i czyste; należy też z niego usunąć wszelkie przeszkody.
■ Produktu nie wolno używać w pobliżu źródeł zapłonu.
■ Dzieci należy trzymać z dala od miejsca pracy.
Ponieważ grozi to porażeniem prądem, należy unikać kontaktu z powierzchniami uziemionymi (np. rury, grzejniki itp.).
■ Produktu nie należy używać w miejscach wilgotnych lub mokrych.
Produktu nie wolno nigdy nosić za jego przewód elektryczny. W celu odłączenia produktu od zasilania nie należy ciągnąć za przewód. Przewód należy regularnie sprawdzać pod kątem uszkodzeń.
Podczas używania produktu na dworze, należy zawsze używać odpowiednich przedłużaczy/kontaktów.
Należy zawsze stosować odpowiednie indywidualne środki ochrony (okulary ochronne, rękawice, itp.).
■ Przed włożeniem wtyczki do kontaktu, należy upewnić się, że urządzenie jest wyłączone.
Nie należy nosić luźnych ubrań, biżuterii ani innych przedmiotów, które mogłyby zostać wciągnięte przez urządzenie. Jeśli użytkownik nosi długie włosy, należy zakładać odpowiednią siateczkę zabezpieczającą na włosy.
■ Przed wykonaniem czynności konserwacyjnych oraz przed czyszczeniem, należy zawsze odłączyć przewód zasilający.
Gdy w pobliżu znajdują się dzieci, nigdy nie wolno zostawiać urządzenia bez nadzoru.
■ Przed każdym użyciem urządzenie należy skontrolować pod kątem jakichkolwiek oznak ewentualnych uszkodzeń.
Nie należy próbować naprawiać uszkodzonego urządzenia! Naprawy muszą być zawsze dokonywane przez wykwalifikowanych techników serwisu.
Gdy tylko jest to możliwe, prosimy starać się unikać stosowania przedłużaczy, zamiast przedłużaczy elekt
■ rycznych lepiej jest używać przedłużaczy węża ze sprężonym powietrzem.
Na czas, gdy nie jest używany, kompresor należy przechowywać w miejscu suchym, zamkniętym i niedostępnym dla dzieci.
■ Kompresor musi być utrzymywany w czystości.

2. OPIS PRODUKTU

1. Przewód powietrzny
2. Przełącznik on/off (włączanie/wyłączanie)
3. Złącze zasilania
4. Pistolet pneumatyczny + wąż do pompowania opon
5. Różne końcówki (do gumowych łodzi, mater-

aców dmuchanych, itp.)
6. Uchwyt na (5)
7. Pistolet do przedmuchiwania
8. Igła do pitek
9. Adapter do zaworu do opon
10. Adapter uniwersalny

3. PRZEZNACZENIE

Kompresor hobbistyczny jest przeznaczony do dostarczania sprężonego powietrza do urządzeń pneumatycznych, które mogą być obsługiwane z przepływem powietrza do 180/min (pistolety do pompowania kół, pistolety do przedmuchiwania, itp.). Ze względu na ograniczoną pojemność powietrza nie można używać urządzeń pneumatycznych wymagających dużej ilości przepływu powietrza (szlifierek pneumatycznych, pił pneumatycznych, młotów udarowych, itp.). Wszelkie inne zastosowania są zabronione. Nabywca ponosi pełną odpowiedzialność, prawną i inną, za wszelkie szkody lub urazy wynikające z nieprawidłowego używania produktu (tj. używania w sposób inny niż podano powyżej).

4. OGRANICZENIA

Prosimy pamiętać, że produkt nie jest przeznaczony do użytku komercyjnego lub przemysłowego. Producent nie ponosi odpowiedzialności i nie przyjmie reklamacji z tytułu gwarancji w przypadku używania produktu w warunkach przemysłowych i/lub do zastosowań komercyjnych.

1. DANE TECHNICZNE

Moc znamionowa:	230 V ~ 50 Hz
Moc silnika:	1,5 PS/1100 W, S3 15%
Obroty silnika:	3750 obr./min
Ciśnienie robocze:	makst. 8 barów
Pobór powietrza:	180 l/min.
Poziom mocy akustycznej LwA:	97 dB (A) ± 3 dB
Poziom ciśnienia akustycznego LpA:	83 dB (A) ± 3 dB
Klasa IP:	IP 20
Cieżar:	5,5 kg

6. WARTOŚCI EMISJI HAŁASU

Patrz dane techniczne.

Strona 36

ERBA GmbH	Instrukcja obsługi
A. 1230 Wien	17001
Talpagasse 6	Wersja: 09/2017
Servicchotinc: Tel: [phone] - 160 · Fax: [phone] - 960 · E-Mail: [e-mail]	Producent zastrzega sobie prawo do wprowadzania zmian i nie ponosi odpowiedzialności za błędy drukarskie, interpunkcyjne i inne

7. WAŻNE INFORMACJE DOTYCZĄCE POCZĄTKOWEGO UŻYTKOWANIA

■ Skontrolować produkt pod kątem ewentualnych uszkodzeń w transporcie. W przypadku stwierdzenia jakichkolwiek uszkodzeń w transporcie, powiadomić o nich przewoźnika.
■ Aby uniknąć stosowania długich węży ze sprężonym powietrzem i przedłużaczy, kompresor należy ustawić jak najbliżej miejsca pracy.
■ Zasysane powietrze musi być suche i czyste.

8. INSTRUKCJA OBSŁUGI

Szybkie podłączanie (1)

Podłączanie:

Włożyć wtyczkę węża bezpośrednio do łączówki tak, aby dało się słyszeć kliknięcie.

Rozłączanie:

Wysunąć tuleję szybkozłącza i wyciągnąć wtyczkę.

Aby używać urządzenie, należy nacisnąć przełącznik wł/wyt (2). Maksymalna długość pracy ciągłej wynosi „S3 15%“ (1,5 min włączone i 8,5 min wyłączone, by ostygnąć). Po wyłączeniu silnika, powietrze pozostałe w przewodzie ujdzie ze słyszalnym odglosem syczenia. Jest to normalne i nie jest oznaką uszkodzenia.

Rozwiązywanie problemów:

Silnik kompresora nie działa

Przyczyna: Brak zasilania.

Rozwiązanie: Sprawdzić kable, wtyczki, bezpieczniki i kontakty.

Przyczyna: Zbyt słabe zasilanie.

Rozwiązanie: Unikać używania długich przedłużaczy. W przypadku konieczności używania przedłużaczy, upewnić się, że są one wystarczająco grube (co najmniej 2,5 mm ^2 ).

Przyczyna: Zbyt niska temperatura otoczenia.

Rozwiązanie: Nie używać w temperaturze poniżej 5°C.

Przyczyna: Przegrzewanie się silnika.

Rozwiązanie: Pozwolić silnikowi ostygnąć. Nie używać w temperaturze powyżej 40°C.

Silnik kompresora pracuje, ale nie powstaje ciśnienie

Przyczyna: Nieszczelne uszczelki.

Rozwiązanie: Skontrolować uszczelki i pozwolić je wymienić technikowi z uprawnieniami.

Strona 37

9. SERWISOWANIE I CZĘŚCI ZAMIENNE

Należy używać wyłącznie oryginalnych części zamiennych.

10. GWARANCJA

Obowiązują przepisy dotyczące gwarancji prawnej.

11. UTYLIZACJA

Aby nie dopuścić do uszkodzeń podczas transportu, nasze produkty są odpowiednio zapakowane. Materiały opakowaniowe są cennym surowcem wtórnym i dlatego należy je poddawać recyklingowi. Sam produkt jako taki składa się z różnych materiałów (metale, oleje, tworzywa itp.) i należy go starannie zutylizować zgodnie z przepisami federalnymi lub miejscowymi regulującymi kwestie utylizacji.

12. INFORMACJE PRAWNE

Wszelkie prawa zastrzeżone. Niniejsza instrukcja jest chroniona prawami autorskimi. Powielanie w dowolnej postaci (cyfrowe, drukowanie itp.) bez pisemnej zgody ERBA GmbH jest surowo wzbronione.

DEKLARACJA ZGODNOŚCI

Modele: 17001 Bezolejowa sprężarka powietrza hobbistyczna

Firma ERBA GmbH, Talpagasse 6, 1230 Wien, niniejszym oświadcza, że wspomniany powyżej model urządzenia spełnia następujące normy jakości WE/RoHS, aprobaty i stosowne wymagania dotyczące bezpieczeństwa:

Dyrektywa maszynowa: 2006/42/WE

Dyrektywa EMC – kompatybilność elektromagnetyczna: 2014/30/WE

ROHS: 2002/95/ES

• EN 60335-1:2012/A11:2014
• EN 1012-1:2010
• AfPS GS 2014:01 PAK
• EN 55014-1:2006/A2:2011
• EN 55014-2:2015
• EN 61000-3-2:2014
• EN 61000-3-3:2013

Wien, 01.09. 2017

Jemah

W imieniu i z upoważnienia ERBA GmbH (podpis osoby upoważnionej)

Dominik Schilling

Koordynator techniczny

ERBA GmbH, Talpagasse 6, 1230 Wiedeń, Austria
