MANUAL DE UTILIZARE 17001 Erba

* Ne rezervăm dreptul de a efectua modificări tehnice

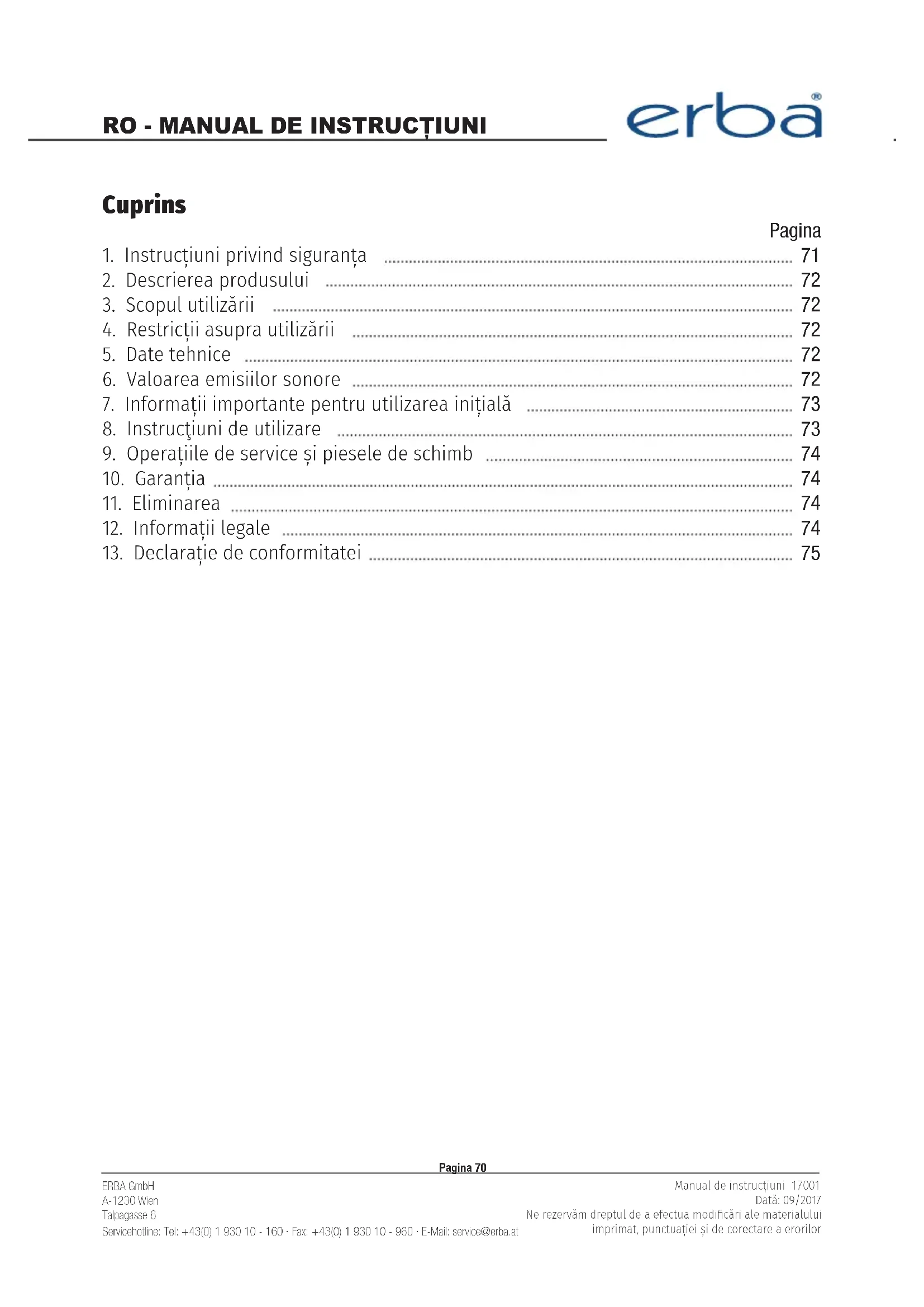

INHALT

Seite

1. Instructiuni privind siguranța 71
2. Descrierea produsului 72
3. Scopul utilizării 72
4. Restrictii asupra utilizării 72
5. Date tehnice 72
6. Valoarea emisiilor sonore 72
7. Informații importante pentru utilizarea inițială 73
8. Instructiuni de utilizare 73
9. Operatiile de service și piesele de schimb 74
10. Garantia 74
11. Eliminarea 74
12. Informatii legale 74
13. Declaratie de conformitatei 75

1. INSTRUCTIUNI PRIVIND SIGURANTA

Citiți acest material înainte de utilizarea acestui produs. Nerespectarea acestei indicații poate duce la accidentări grave. PĂSTRAȚI ACEST MANUAL. Când transferați această mașină unui terț, întotdeauna includetți acest manual. Ne declinăm orice responsabilitate pentru accidente sau pagube cauzate de utilizarea improprie. Îndepărtarea/modificarea oricăror dispozitive de siguranță sau ale mașinii în general va duce la pierderea garanției. Cumpărătorul își asumă toate riscurile și răspunderea pentru reparațiile/modificările efectuate de acesta asupra produsului original sau înlocuirea pieselor sau rezultând în urma instalării ori înlocuirii pieselor.

Întotdeauna păstrați zona de lucru bine iluminată, curată și fără obstacole.
Nu utilizati produsul în apropierea surselor de flăcări.
■ Tineți copiii departe de zona de lucru.
■ Evitați contactul cu suprafețele împământate (de ex. țevi, calorifere, etc.) pentru a evita riscul de electrocutare.
Nu utilizati produsul în zone cu umezeală sau ude.
Nu deplasați niciodată produsul trăgând de cablul său de alimentare electrică. Nu trageți de cablu pentru a scoate aparatul din priză. Verificați periodic cablul de alimentare pentru depistarea deteriorărilor.
Când utilizati produsul în aer liber, întotdeauna folositi prelungitoare/prize de exterior adecivate pentru utilizare în aer liber.
Întotdeauna utilizati echipament personal de protectie (protectie oculară, mănuși, etc.).
Asigurati-vă că produsul este oprit când racordati cablul la priză.
Nu purtați îmbrăcăminte largă, bijuterii sau alte accesorii care s-ar putea prinde în mașină.
■ Dacă aveți păr lung, acoperiți-l cu o plasă de păr.
Întotdeauna deconectați cablul de alimentare de la priză când efectuați operații de întreținere.
Nu lăsați niciodată produsul nesupravegheat dacă există copii în apropiere.
■ Verificați produsul pentru depistarea deteriorărilor înainte de fiecare utilizare.
Evacuarea neobstrucționată a aerului din rezervor poate fi periculoasă și ar trebui efectuată numai de către un profesionist.
Când nu este utilizat, compresorul are trebui depozitat într-o încăpere uscată, închisă cu cheia, inaccesibil copiilor.
Păstrați compresorul curat.

2. DESCRIEREA PRODUSULUI

1. Furtun de aer
2. Întrerupător pornit/oprit
3. Conector de alimentare electrică
4. Pistol de aer + furtun de umflare a pneurilor
5. Adaptoare diverse (bărci de cauciuc,

saltele pneumatice etc.)
6. Suport pentru (5)
7. Duză de suflare a prafului
8. Ac de minge
9. Adaptor de ventil de pneu
10. Adaptor universal

3. SCOPUL UTILIZĂRII

Compresorul pentru hobby este proiectat să furnizeze aer comprimat pentru sculele pneumatice care pot fi acționate cu un debit de aer de până la 180 l/min (pistoale de umflare a pneurilor, pistoale de suflare a prafului etc.). Datorită capacității limitate a debitului de aer, nu este posibilă acționarea sculelor pneumatice care necesită cantități mari de aer (șlefuitoare pneumatice, ferăstraie pneumatice, ciocane de impact etc.). Orice altă utilizare este interzisă. Cumpărătorul își asumă toată responsabilitatea, legală sau de alt tip, pentru orice pagubă sau rănire cauzată de utilizarea neadecvată a produsului (de ex. oricare altă utilizare în afara celei menționate mai sus).

4. RESTRICTII

Vă rugăm rețineți că acest produs nu este destinat utilizării comerciale sau industriale. Ne declinăm orice răspundere și respingem orice cerere privind garanția în cazul care produsul este utilizat pentru activități industriale și/sau comerciale.

1. DATE TEHNICE

Putere nominală:	230 V ~ 50 Hz
Putere motor:	1,5 PS/1100 W, S3 15%
Turații motor:	3750 tpm
Presiune de funcționare:	max. 8 bari
Consum de aer:	180 l/min.
Nivel de putere sonoră LwA:	97 dB (A) ± 3 dB
Nivel de presiune sonoră LpA:	83 dB (A) ± 3 dB
Clasă de izolare:	IP 20
Greutate:	5,5 kg

6. VALORILE EMISIILOR SONORE

Consultați datele tehnice

7. INFORMATII IMPORTANTE PENTRU UTILIZAREA INITIALĂ

■ Verificați produsul pentru depistarea eventualelor avariți datorate transportului. Informații transportatorul dacă descoperiți vreo avarie.

■ Pozitionați compresorul cât se poate de aproape de zona de lucru pentru evitarea furtunurilor lungi de aer și a prelungitoarelor.

■ Admisia de aer trebuie să fie uscată și curată.

8. INSTRUCTIUNI DE UTILIZARE

Racordul rapid (1)

Conectarea:

Introduceți dopul furtunului dumneavoastră direct în racord până la auzul unui clichet.

Deconectarea:

Tragetî înapoi manşonul racordului rapid și scoateți dopul.

Utilizați întrerupătorul pornit/oprit (2) pentru a acționa compresorul. Funcționarea continuă maximă este „S3 15%” (1,5 minute pornit și apoi 8,5 minute oprit pentru răcire). După ce motorul este oprit, aerul rămas în furtun se va evacua cu un zgomot perceptibil.

Acest lucru este normal și nu reprezintă niciun semn de deteriorare.

Depanarea:

Motorul compresorului nu funcționează

Cauză: Alimentare lipsă.

Soluție: Verificați cablurile, dopurile, siguranțele și prizele.

Cauză: Nivel de putere prea scăzut.

Soluție: Evitați utilizarea prelungitoarelor lungi. Dacă trebuie să utilizați prelungitoare, asigurați-vă că acestea sunt suficient de groase (de cel puțin 2,5mm ^2 ).

Cauză: Temperatură ambientală prea scăzută.

Soluție: Nu punți produsul în funcțiune dacă temperatura ambientală este sub 5 °C.

Cauză: Motorul se supraîncălzește.

Soluție: Lăsați motorul să se răcească. Nu puneți produsul în funcțiune dacă temperatura ambientală este peste 40 °C

Motorul compresorului funcționează, dar nu are presiune

Cauză: Garnituri cu scurgeri.

Soluție: Verificați garniturile și lăsați un tehnician autorizat să le repare.

9. OPERAȚIILE DE SERVICE ȘI PIESELE DE SCHIMB

Utilizați numai piese de schimb originale.

10. GARANTIA,

Se aplică prevederile garanției legale.

11. ELIMINAREA

Produsele noastre sunt ambalate pentru prevenirea avariilor pe durata transportului. Ambalajele sunt resurse prețioase și de aceea acestea ar trebui reciclate. Produsul în sine, conține din diferite materiale (metale, uleiuri, materiale plastice, etc.) și ar trebui eliminate cu atenție și în conformitate cu reglementările dumneavoastră naționale și locale privind eliminarea.

12. INFORMATII LEGALE

Toate drepturile sunt rezervate. Acest manual este protejat de copyright. Reproducerea sa în formă digitală, imprimată, etc. este strict interzisă fără acordul scris al firmei ERBA GmbH.

DECLARATIE DE CONFORMITATE

Model: 17001 Compresor de aer fără ulei pentru hobby

ERBA GmbH, Talpagasse 6, 1230 Viena, prin prezenta, menționează că modelul întrunește standardele de calitate CE/RoHS, aprobările și cerințele de siguranță relevante:

Directiva privind funcționarea mașinilor: 2006/42/CE Directiva privind compatibilitatea electromagnetică: 2014/30/CE ROHS 2002/95/CE

• EN 60335-1:2012/A11:2014
• EN 1012-1:2010
• AfPS GS 2014:01 PAK
• EN 55014-1:2006/A2:2011
• EN 55014-2:2015
• EN 61000-3-2:2014
• EN 61000-3-3:2013

Wien, 01.09. 2017

Jenih

Pentru și în numele ERBA GmbH (semnătură autorizată)

Dominik Schilling

Coordonator tehnic

ERBA GmbH, Talpagasse 6, 1230 Wien, Austria
