MANUAL DE UTILIZARE 17012 Erba

Bentul 3a nla rane (9)

Bentnblt 3a haIrahe e perynilpaH B 3aOda. Toi ue cTaptnpa MoToPa Ha np6n. 6 bar n ue ro n3KnouH na np6n.8 bar.

IpeBkIIOUbATEn 3a npTeOBapBaHe (18)

3aДа педOTВрати пергьан,пpeвклювATEелТ 3a пеТоварвае (ИЗОБраженье O) ceakTNBupa abTOMatNoH.АКоTOBa ce cLуч,octaBeTe KOMпесopa дИЗТиHe HЯКOLKO MInHyTu,прEDи Дa ВьрHeTe пeВклювATEелВ opINHaIHaTa ПОЗИця.

OTCTpaHЯBaHe Ha Hen3npaBHOCTN:

MotopbHa Komnpecopa He pa60tN

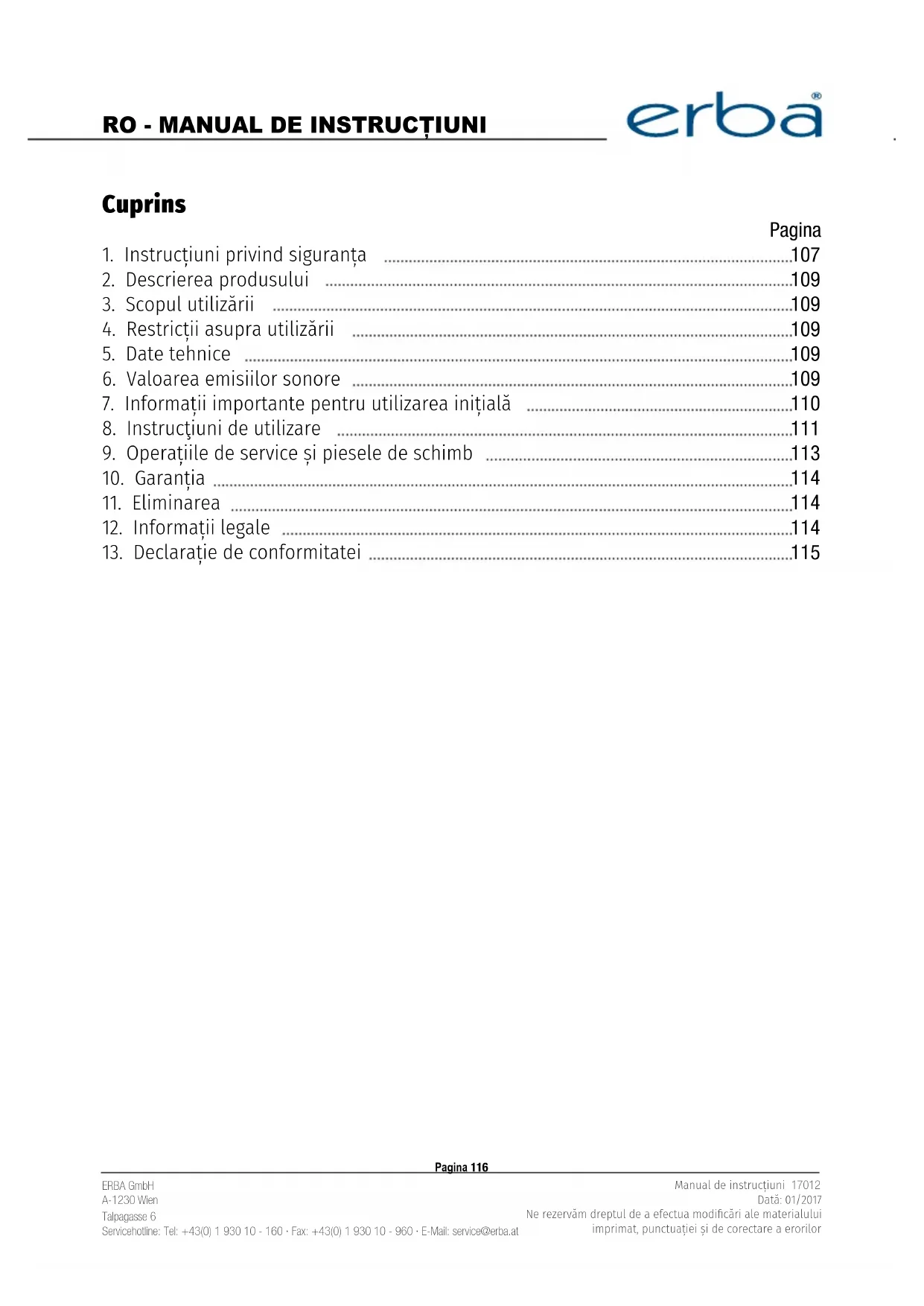

1. Instrukturi privind siguranta 107
2. Descrierea produsului 109
3. Scopulutilizarii 109
4. Restricti asupra utilizarii 109
5. Date tehnice 109
6. Valoarea emisiilor sonore 109
7. Informazioni importante pentru utilizarea initjală 110
8. Instrueti di utilizare 111
9. Operatiile de service si piesele de schimb 113
   10.Garantia 114
10. Eliminarea 114
11. Informati legale 114
12. Declaratie de conformitatei 115

Pagina 116

1. INSTRUCTION PRIVIND SIGURANTA

Citiţi acest material inainte de utilizarea acestui produs. Nerespectarea acesti indicationi poate duce la accidentari grave. PASTRATI ACEST MANUAL. Cand transferati această masina unui tert, intotdeauna includei acest manual. Ne declinam orice responsabilitate pentru accidente sau pagube cauzate de utilizarea improprie. Indepartarea/modificarea oricaror dispositive de siguranta sau ale masinii in general va duce la pierderea garantiei. Cumparatorul işi asumă toate riscurile si raspunderea pentru reparatiile/modificarile efectuate de acesta asupra produsului original sau inlocuirea pieselor sau rezultând in urma instalarii ori inlocuirii pieselor.

Intotdeauna păstrați zona de lucru bine iluminata, curatași fără obstacole.
Nuutilizati produsul in apropiereasurseler deflacari.
Tineni copii departe de zona de lucru.
Evitati contactul cu suprafetele impamantate (de ex. tevi, calorifere, etc.) pentru a evita riscul de electrocutare.
Nuutilizati produsul in zone cu umezealaa Sau ude.
Nu deplasati niciodata produsul tragand de cablul sau de alimentare electrica. Nu trageti de cablu pentru a scoate aparatul din priză. Verificati periodic cablul de alimentare pentru depistarea deteriorarilor.
Cand utilizes prodsul in aer liber, intotdeauna folosi pretungitoare/prize de exterior adevate pentru utilizezare in aer liber.
Intotdeauna utiliziţi echipament personal de protectie (protecţie oculară, manusi, etc.).
■ Asiguratj-va cã produsul este oprit cand racordatj cablul la priza.
Nu puratai imbracaminte larga, bijuterii sau alte accesori care s-ar putea prinde in masina.
Daca avei parrlung, acoperiti-l cu o plasa de parr.
Intotdeauna deconecta cablul de alimentare de la priza cand efectuata operatii de intreitrinere, curatai sau inlocui amestecatorul.
Nu lasati niciodata produsul nesupravegheat daca exista copii in apropiere.
Verificati produsul pentru depistarea deteriorarilor inainte de ficare utilizare.
- Nu incercati săutilizăprodusul cand acosta este avariat! Lucrările de reparare trebuie efectuate numai de catre tehnicieni de service calificati si autorizăti.
- Compressorul are o putere de pornire de 2ps/1500W.si de aceea este besoin sautili o siguranta temporizatoare de 16A. Incercati sà evitati utilisera cablurilor prelimungitoare cand este posibil si utilizati mai curand furtunuri de aer prelimungitoare.
Evacuarea neobstruc tionata a aerului din rezervor poate fi periculoasa si ar trebui efectuata numai de catre un profesionist.
Cand nu este utilizes, compresorul are trebui depositat intr-o incapere uscata, inchisa cu cheia, inaccsibil copiilor.
Pasta compresorul curat.
Cand indeparta riacordurile de aer, apucati-le cu fermitate pentru a evita plesnirea furtunului.

Pagina 117

Instruţiuni de siguranta privind pulverizarea culorilor

Nu utiliziati vopsea sau solventi al caror punct de aprindere este situat sub 55^ . Nu incalziiti vop-seaua sau solventii!
Cand lucrati cu substanste periculoase, intotdeauna utilizi echipament de protectie. Citit instructiunile asupra masurilor de siguranta furnizate de producatorul substantelor respective.
Cand lucrati cu vopsea pulverizata este interzis fumatul, utilizesa focului deschis sau a alter surse de aprindere. Vopseaua pulverizata este extrem de inflamabila.
Nu consumati mandare sau bauturi in zona de lucru. Emanatiile de la vopsea sunt toxice.
Spatiul de lucru (incaperea) trebuie sa fie mai mare de 30m^2 s bine aerisita.
Nu pulverizati contra vanttului.
Intotdeauna respectati legile si reglementarile nationale privind utilizarea si eliminare substantelor periculoase.
Nuutili alcooluri minerale,alcool metilic sauclora de metilen in combinatie cu furtunurile de aer din PVC (reducerea duratei de viata).

Instruţiuni de siguranta pentru intrebuintarea compresoarelor de aer Şi a pistoletelor de pulverizare

Compresorul si tevile se incing foarte tare in tampul functionarii. Nu atingeti!
■ Asigurati-vá cã aerul consumat de compresor nu contine substanțe periculoase pentru evitarea incendiilor sau aexploziilor.
Intotdeauna utiliziţi echipament personal de protectie (ochelari de protectie) cand lucrati cu pistotele pulverizatoare.
Nu direc tionati niciodata pistoletele pulverizatoare direct inspre persone. Nu utilizi pistoletul pulverizator pentru a va curata sau a curata alte persone.

Instruţiuni de siguranta pentru適用area echipamentului de presiune

Indifferent cine utilizeaza echipamentul cu presiune trebuie sa pastreze aparatele in stare bunaj supraveheate si sa execute imediat toti paasi necessities prntra a repara si intretine echipamentul in conformitate cu ultimele standarde de siguranta.
■ Echipamentul cu presiune nu trebuie Utilizat când este avariat.
■ Rezervoarele sub presiune trebuie inspectate periodic pentru depistarea avariilor sau a ruginii. Contactati un tehnician de service dacă depistati vreo deteriorare.

Pagina 118

2.DESCRIEREAPRODUSULUI

1. Filtru admisie de aer

2. Maner

3. Rezervor sub presiune

4. Intrerupator on/off (pornit/oprit)

3.Roata

1. Buşon rezervor de ulei

2. Indicator nivel de ulei

3. Manometru (presiune rezervor)

4. Supapă de siguranta

5. Šurub de evacuare ulei

6. Regulator de presiune

7. Supapă de presiune rezervor

8. Supapă pentru presiune de fonctionare

9. Suport

10. Manometru (presiune de fonctionare)

11. Supapă de scurgere

12. Comutator de presiune

13. Intrerupător de suprasarcina

3. SCOPUL UTILIZÄRII

Compresorul are ca scop producerea de aer comprimat pentru punerea in functiune a sculelor operate cu aer. Orice alta utilizes este interzisa. Cumparatorul i si asuma toata responsabilitatea, legala sau de alt tip, pentru orice pagubaa sau ranire cauzata de Utilizarea neadecvata a produsului (de ex. oricare alta utilizes in afara celei mentionate mai sus).

4. RESTRICTII

Vă rugam rețineș ca acest produs nu este destinat UTILIZARIi commerciale sau industriale. Ne declinam orice raspundereși respingem orice cerere privind guaranția in cazul care produsul este Utilizat pentru activitatei industrialeși/sau commerciale.

5. DATE TEHNICE

Putere nomină:	230 V ~ 50 Hz
Putere motor:	3 PS/2200 W
Turații motor:	2850 tspm
Presiune de functiorare:	max. 8 bari
Volum rezervor:	50 l
Consum de aer:	400 l/min.
Nivel de putere sonoră LwA:	93 dB (A) ± 3 dB
Nivel de presiune sonoră LpA:	71 dB (A) ± 3 dB
Clasă de izolare:	IP 20
Greunate:	40,4 kg

6. VALORILE EMISILOR SONORE

Consultati datele tehnice

Pagina 119

7. INFORMATI Importante PentRU UTILIZAREA INITIALA

• Verificazioni produsul pentru depistarea eventualelor avarii datorate transportului. Informazioni transportatorial dacă descoperiti vreo avarie.
  Verificazioni nivelul uleiului din compresor inainte de utilizare. (Imagine K)
  ■ Poziţonati compresorul càt se poate deaprope de zona de lucru pentru evitarea furtunurilor lungi de aer Şi a prelimungitoarelor.
  ■ Admisia de aer trebuie să fie uscatași curata.
  Dupa amplerea rezervorului de aer, compresorul trebuie lasat sa se raceasca 2-5 minu- te pentru a evita supraicalzirea.

Montarea rotilor (3)

Rotile furnizate trebuie montate in conformitate cu imaginile C si D.

Montarea suportului (16)

Suorturile de cauciuc furnizate trebuie montate in conformitate cu imaginea E.

Instalarea filtrului de aer (1)

Indepaṭi dopul de transport cu ajutorul unei Šurubelnite plate sau a unei unelte similare (imaginea F) Insurubati filtrul de aer pe compresor conform indicazionilor din imaginea G.

Instalarea buşonului rezervorului de ulei (12)

Indeparta di dopul de transport cu ajutorul unei surubelnite plate sau a unei unelte similare (imaginea H) Introduceci cu fermitate buşonul rezervorului de ulei (12) in orificiu.

8. INSTRUCTION DE UTILIZARE

Tragerea de intrerupatorul on/off rosu va demara motorul compresorului. Apasarea acestuia in jos va opri motorul. (imaginea B)

Racordul rapid (7)

Conectarea:

Introduci Dopul furtunului dumneavoastr direct in racord pana la auzul unui clichet. Deconnectarea:

Tragetj inapoi mansonul racordului rapid sicoatei dopul.

Reglarea presiunii

Utilizati un regulator de presiune (6) pentru a regla presiunea de pe manometru (8). Astfel vei regla presiunea provenita din supapa presiunii de fonctionare (7).

Al doilea manometru (13) indica presiunea din rezervor. Presiunea din rezervor provine din supapa de presiune a rezervorului (15).

Supapa de presiune (9)

Supapa de presiune este reglate din fabrica. Va demara motorul la aproximativ 6 bari si il va opri la aproximativ 8 bari.

Intrerupător de suprasarcina (18)

Pentru a preveni supraiczirea, intrerupatorul de suprasarcina (imaginea O) se va activa automat. Daca acest lucru are loc, lasati compresorul sa se raceasca cateva minute inainte de a impinge intrerupatorul la loc.

Depanarea:

Motorul compresorului nu functionează

Cauza: Alimentare lipsa.

Solutie: Verificatu caburile, dopurile, sigurantele si prizele.

Cauza: Nivel de putere prea scazut.

Solutie: Evitaşiutilizarea prelimungitoarelor lungi.Daca trebuie sautilzi prelimungitoare, asigurati-vacacesta sunt sufficient de groase (de cel putin 2,5mm 2).

Cauza: Temperatura ambientala prea scazuta.

Solutie: Nu punti produsul functiune daca temperatura ambientala este sub 5^.

Cauza: Motorul se suprincalzeoste.

Solutie: Lasati motorul sa se raceasca. Nu puneti produsul in functiune dacatemperatura ambientală este peste 40 °C

Motorul compresorului functionează, dar nu are presiune

Cauza: Supapa de presiune a rezervorului prezintă scurgeri.

Solutie: Inlocuiti supapa.

Cauza: Garniturici u scurgeri.

Solutie: Verificatu garniturile si lasa un tehnician autorizat sa le repare.

Cauza: Supapa de scurgere prezinta scurgeri.

Solutie: Strangeti surubul cu mana. Verificati garnitura de pe supapa si inlocui-o dac aeste nevoie.

Motorul compresorului functioneaza, manometrul afiseaza presiunea, sculele nu functioneaza

Cauza: Racordurile furtunurilor prezinta scurgeri.

Solutje: Verificatu furtunurile ssculele s inlocuijt-le dacaste nevoie.

Cauza: Supapa presiunii de fonctionare prezinta scurgeri.

Solutie: Verificatu supapa si inlocui daca este nevoie.

Cauza: Regulatorul de presiune este setat prea jos.

Soluție: Măriti presiunea cu regulatorul de presiune tau utilizati supapa de presiune a rezervorului.

Pagina 122

9. OPERATIILE DE SERVICE Şİ PIESELE DE SCHIMB

Apá condensata

Apa condensata poate fi evacuata utilizandu-se supapa de scurgere (17) de pe fundul rezervorului (imaginea N). Apa condensata din interiorul rezervorului conține uleiși poate fi eliminata corespunzător.

Supapa de siguranta

Supapa de siguranţă este setata pe presiunea maxima a rezervorului. Este interzisă modificarea acesti supape în vreun fel. Pentru a asigura functiOnarea perfectă a supapei, aceasta trebuie miscata uneori. Trageti inelul până auziţi aerul fiind evacuat din supapă. Apoi eliberati inelul.

Verificati nivelul uleiului

Nivelul corect de ulei este indicat pe indicatorul de nivel al acestuia (4). Acesta trebuie situat intre indicatorul rosu si partea de sus a indicatorului.

Inlocuirea uleiului

Uleiul recomandat: SAE 15W/40 sau similar. Primul schimb de ulei trebuie efectuat dupa 100 de ore de fonctionare. Dupa care, acesta trebuie realizat dupa 500 de ore de fonctionare. Opriti motorul si deconnecta alimentarea si evacuata presiunea ramasa. Indepartatu surubul din scurgerea de ulei (imaginea J). Colecta uteiul intr-un recipient adecvat si evita deversarile de ulei. Este posibil sa fie nevoie sa inclina compresorul uor pentru a scurge tot uleiul. Eliminati uteiul in conformitate cu legile si reglementarile nationale. Dupa scurgerea completa a uteiului, insurubati la loc scurgerea de ulei. Turnati ulei proaspat in orificiu (12) pana cand acesta atinge nivelul maxim de ulei (imaginea K). Etansati orificiu cu buşonul rezervorului de ulei (12).

Curatare filtrului admisiei de aer

Filtrul trebuie curat dupa ficare 300 de ore de fonctionare. Filtrele imbacsite vor reduce semnificativ puterea compresorului. Mai intai, scoatei filtrul de aer din compresor. Apoi, desurubati capacul filtrului si indepartati filtrul din interiorul suportului de filtru. Scuturai tau suflati (maxim 3 bari) tot praful. Reasamblati filtrul si reinstalati-l in compresor.

10. GARANTIA

Acordam o garantie de 6 luni pentru toate produsele noastre. Păstrați-va dovezile de achizitie (bon ca casa, factura, etc.). Fara documentul dovedind achizitia, nu putem accepta nicio cerere. Garantia noastră acoperă toate defectele de fabricatie sau ale materialelor. Garantia noastră nu acoperă:

1. Uzura normală cauzata de utilizarea adevata a produsului.
2. Piesele consumabile (cuzineti, perii, cabluri, stechere, accesorii, etc.)/
3. Defectele cauzate de utiliser area improprie (de ex. alta utiliser decat cea indicata in „scopul utilizesi", accidente, modificari aduse produsului si/sau mecanismelor sale de siguranta.
4. Defectele rezultand in urma intretinerii/curatarii inadevate
5. Defectele provocate de terti (parti neautorizate)
6. Produsele care nu au fost supuse fabricantului/distribuitorului in condiţia lor initială (de ex. demontate, modificate, etc.)
7. Defectele (de orice fel) care au avut loc dupa expires a periode de garantie.

11. ELIMINAREA

Produsele noastre sunt ambalate pentru prevenirea avariilor pe durata transportului. Ambalajele sunt resurse pretioase si de aceea acestea ar trebui reciclate. Produsul in sine, contine din diferite materiale (metale, uleiuri, materiale plastice, etc.) si ar trebui eliminate cu atentie si in conformitate cu reglementarile dumneavoastra nationale si locale privind eliminarea.

12. INFORMATII LEGALE

Toate drepturile sunt rezervate. Acest manual este protejat de copyright. Reproducerea sa in forma digitala, imprimata, etc. este strict interzisă fara acordul scris al firmei ERBA GmbH.

Pagina 124

DECLARATIE DE CONFORMITATE

Model: 17012 Compresor De Aer V - 400/8/50

ERBA GmbH, Talpagasse 6, 1230 Viena, prin prezenta,mentioneazacamodelul intruneste standardele de calitate CE/RoHS, aprobarile sicerintele de siguranta relevante:

Directiva privind fonctionarea masinilor: 2006/42/CE
Directiva privind compatibilitatea electromagnetica: 2014/30/CE
Directiva privind emisiile sonore in aer liber 2000/14/CE + 2005/88/CE
ROHS 2002/95/CE

• EN 60204-1:2006+A1:09
• EN 1012-1:2010
  -AfPS GS 2014:01 PAK
• EN 61000-6-1:2007
• EN 61000-6-3:2007/A1:2011
• EN 61000-3-2:2014
• EN 61000-3-3:2013

Wien, 01.12.2016

Pentru in numele ERBA GmbH (semnatura autorizata)

Dominik Schilling

Coordinator tehnic

ERBA GmbH, Talpagasse 6, 1230 Wien, Austria

Pagina 125
