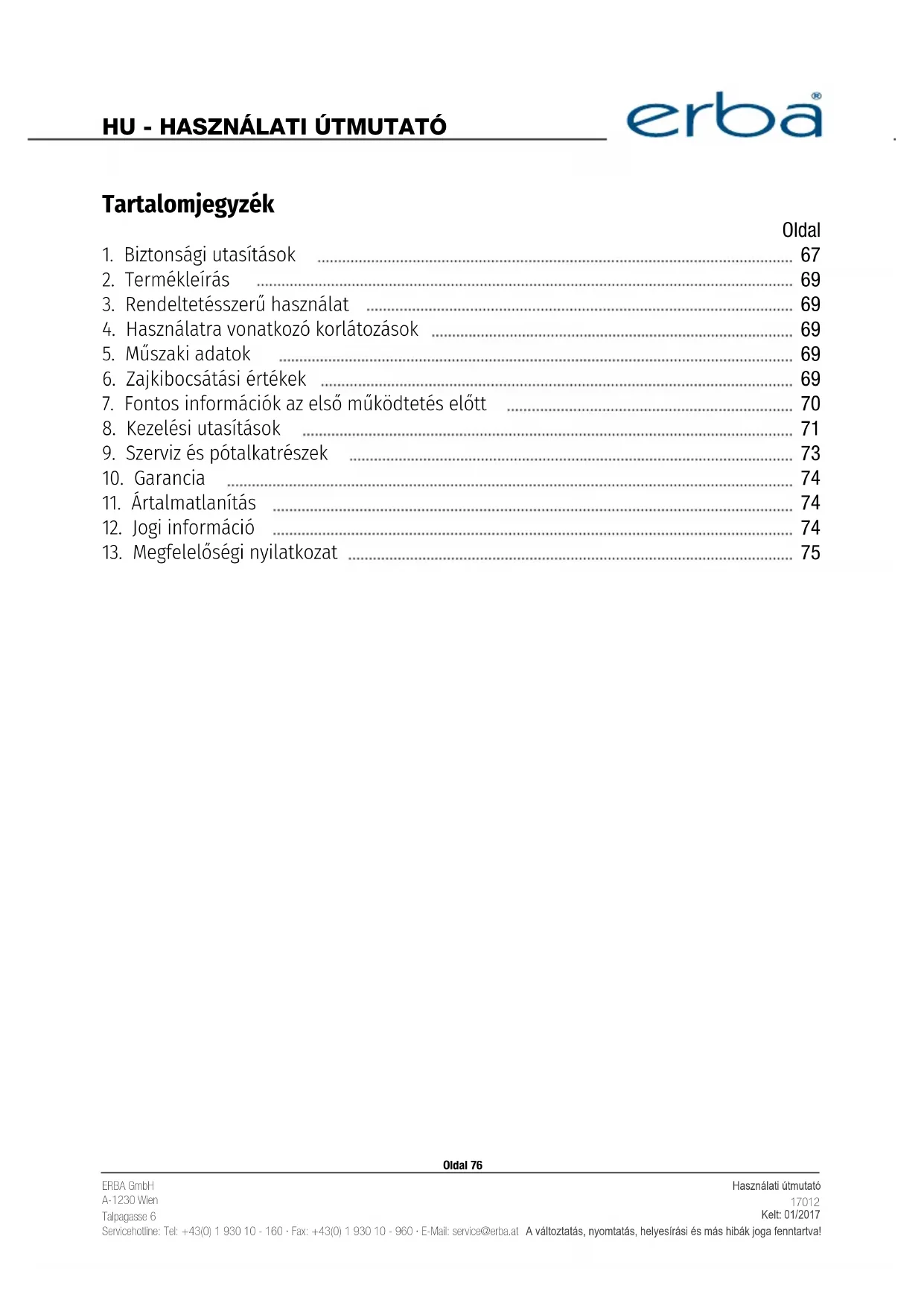

HASZNÁLATI ÚTMUTATÓ 17012 Erba

1. Biztonsagiutasitasok 67
2. Termékleiras 69
3. Rendeltetesszeru hasznalat 69
4. Hasznalatra vonatkozó korlatozások 69
   5.Muszaki adatok 69
   6.Zajkibocsatasi ertekek 69
5. Fontos informaciok az elso mukodtetes elott 70
6. Kezelésiutasítások 71
   9.Szerviz es potalkatreszek 73
   10.Garancia 74
7. Artilmatlanitas 74
8. Jogi informação 74
   13.Megfeleloségi nyilatkozat 75

Oldal 76

1. BIZTONSAGI UTASITASOK

A keszülék hasznalata elött olvassa el a termek utmutatojat. Ellenkező esetben sulyos serulést okozhat. TARTSA MEG A HASZNÁLATI UTMUTATÖT. Amikor harmadik felnek továbbadja a gépet, akkor adja oda a hasznalati utmutató is. Nem vällalunk felelosséget a nem megfelelo hasznalataból eredő balesetakér vagy serulësekér. ABiztonsagi egységek eltavolitasa/módisitasa, vagy altalanossagban a gep modositasa a garancia elvesztését vonja maga után. A vevő vällal minden, azeredeti termek vagy potalkatrészek javitasaból/módositásabol, vagy a potalkatrészek felszereléseból szarmazó kockázatot és felelosséget.

A munkaterület mindig legyen megfeleloen megvilagitott, tiszta és akadályoktól mentes.
Ne használaj a terméket gyújtófforrasok kozelében.
A munkavegzés területétól a gyermekeket tartsa távol.
Ne erjen foldelt felületekhez (pl. csovek, radiatorok stb.) az aramutés veszelyenek elkerülse erdekében.
Ne hasznalja a terméket nyirkos vagy nedves területeken.
A terméket soha ne a gezetékénél fogva vigye. A termék csatlakozojat ne a kabelnéf fogva húzza ki a konnektorból. Rendszeresen ellenorizze, hogy a gezeték nem serült-e.
■ Amikor a termeket kulteren hasznalja, mindig hasznaljon kulteri hasznalatra alkalmas hosszabbito gezeteket/aljzatot.
■ Mindig hasznaljon megfelelo szemelyes vedofelszerelest (vedoszemüveg, kesztuy stb.).
Ellenorizze, hogy a termek ki van-e kapcsolva, amikor a gezeteket csatlakoztatja.
Ne viseljen laza ruhazatot, ekszereket vagy mas olyan kiegeszitot, amely beakadhat a gepbe. Ha hosszú a hija, viseljen hajhalot.
■ Karbantartas, tiszitás vagy a keverőszál cseréjekor mindig húzza ki a halózati gezetéket.
Soha ne hagyja a terméket felügyelet nélkül, ha gyermekek vannak jelen.
■ Minden hasznalat elott ellenorizze a termeket, hogy nincsenek-e rajta serulés jelei.
■ Ne probálja megavitani a terméket, ha serült! A javītasi munkat felhatalmazott, szakképzett szerviz technikusoknak kell elvegeznie.
A kompresszor inditasi teljesitmeney 2 ps/1500 W, igy 16 A késletetetettBiztositekot kell hasznalni. Ha
lehet, ne hasznaljon hosszabbito kabelt, helyette hasznaljon legtomlos hosszabbitot.
A tartályból a levego kiengedése veszélyes lehet, ezertCsak felhatalmazott szemelyzetnek szabad végeznie.
A hasznalaton kivuli kompresszort szaraz, elzart helyisegben, gyermekektol tavol tarola.
Tartsa tisztan a kompresszort.
A levego kiengedesenel erosen tartsa a csatlakozokat, hogy a leptomne tutjon visszacapni.

Oldal 77

Színes szórasra vonatkozó biztonságiutasítások

Ne hasznaljon olyan festéket vagy oldószert, amelynek gyulladási hómér séklete 55^ alatt van. Ne melegítse fel a festéket vagy oldószert!
■ Amikor veszelyes anyagokkal dolgozik, mindig hasznaljon szemelyi vedofelszerelest. Olvassa el az adott anyagok gyartojanak biztonsagi utasitasait.
■ Amikor porlasztott festékkel dolgozik, akkor tilos a dohányzás, nyílt láng vagy egyéb gyújtófforrás használata. A porlasztott festék rendkivül gyúlékony.
Ne fogyasszon etelt vagy italt a munkateruleten. A festek gozok mergezok.
A munkaterület (helyiség) 30 m²-nél legyen nagyobb és jol szellozó.
Ne szorjon szellet szemben.
Mindig tartsa be a veszelyes anyagok artilmatlanitasa vonatkozo torvenyeket es szabalyokat.
Ne hasznaljon szeszt, butanolt vagy diklormant PVC legtomlovel (csokkenti az elettartamat).

Süritet levegövel és legfúvó pisztollyal valo munkára vonatkozo biztonságiutasítások

A kompresszor és csövek mücködes kozben nagyon felmelegednek. Ne érjen hozzájuk!
■ Ellenörizze, hogy a kompresszor által használt levegöben ne legyenek veszélyes anyagok a tuz vagy robbanás elkerülèse érdekében.
■ Mindig hasznaljon személyi védöfelszerelést (védöszemüveget), amikor egfuvo pisztollyal dolgozik.
Soha ne irányitsa a legfúvópisztolyt kozvetlenul személyekre. Ne használa ja a legfúvópisztolyt onmaga vagy mászemélyek tiszítíasahoz.

Nyomástó berendezésk mücködtêtesere vonatkozó biztonságiutasítások

■ Aki nyomastó berendezést mücködtet, annak a keszülékeket megfelelo állapotban kell tartania, felügyelnie kell, és azonnal el kell végetzetnie minded a javíshoz és karbantartáshoz szükséges lépésa legúabb biztonsági standardoknak megfelelo'en.
A nyomástó berendeźest nem szabad sérülten muködtetni.
■ Rendszeresen ellenörizni kell a nyomástartályt, hogy nem sérült vagy rozsdas-e. Amennyiben sérülest talál, akkor forduljon szerviz technikushoz.

Oldal 78

2. A TERMÉK LEÍRÁSA

1. Levego bemenet szuro
2. Nyomástartály
3. Kérék
4. Olajsztmutató
5. Biztonsági szelep
6. Nyomásszabályozó
7. Uzemi nyomás szelep
8. Mutató (üzemi nyomás)

9. Nyomáskapcsoló

10. Fogantyú

11. Be/ki Kapcsoló
12. Olaj csatlakozó dugó
13. Mutató (tartály nyomás)
14. Olaj leeresztő csavar
15. Tartaly nyomás szelep
16. Állvány
17. Leeresztő szelep
18. Tulterhelés elleni kapcsoló

3. RENDELTÉSSZERÜ HASZNÁLAT

A kompresszor a süritett levegövel muködō szerszámok muködtêteshez szükséges süritett levegö letrehozasára hasznalatos. Egyeb jellegu hasznalata tilos. A vevő vallal minded jogi és egyeb jellegu felelosséget minded oyan serulésert, amely a termek nem megfelelo hasznalataból ered (pl. nem a fent megadott, rendeltetesszeru hasznalat).

4. KORLÁTOZÁSOK

Kérjuk, jegyezze meg, hovy a termek kereskedelmi vagy ipari használatra nem alkalmas. Nem fogadunk el garanciaigényeket, amennyiben a terméket kereskedelmi és/vagy ipari celra használják.

5. MUSZAKI ADATOK

Névleges teljesítmény:	230 V ~ 50 Hz
Motorteljesítmény:	3 PS/2200 W
Motor rpm:	2850 rpm
Üzemi nyomás:	max. 8 bar
Tartály tírfogat:	50 Liter
Levegőfogyasztás	400 l/min.
Hangteljesítményszint LwA:	93 dB (A) ± 3 dB
Hangnyomásszint LpA:	71 dB (A) ± 3 dB
IP osztály:	IP 20
Súly:	40,4 kg

6. ZAJKIBOCSATASI ERTEKEK

Lásda műszaki adatokat.

Oldal 79

7. FONTOS INFORMÁCIÖK AZ ELSÖ MÜKÖDTÉS ELÖTT

■ Szällitas után Ellenörizze, hogy a termek nem serült-e. Amennyiben szällitasi serulést észlel, jelezze a szällitónak.
■ Hasznalat elott Ellenorize a kompresszor olajsintjét. (K. kép)
A munkaterülethez a lehtö legközelebb helyezze el a kompresszort, hogy ne legyen szükség hosszú légtömlöre és hosszabbíto kabelre.
A bemeneti levego' legyen szaraz es tiszta.
A légtartály feltoltése után a kompresszor motornak 2-5 percig húlnie kell a túlmegedés elkerulése érdekében.

Kerekek felszerelèse (3)

A mellekelt kerekeket a C. es D. képnek megfelelo'en kell felszerelni.

Állvány felszerelése (16)

A mellekelt gumi allvanyokat az E. képnek megfeleloen kell felszerelni.

Légszüro felszerelèse (1)

Távolítsa el a szällítási dugó egy lapsos csavarhúzóval vagy ehbez hasonló szerszámmal (F. kép). Csvavarja a legszüröt a kompresszorhoz a G. képen lathato modon.

Olaj csatlakozódugó felszerelése (12)

Távolítsa el a szallítási dugó egy lapsos csavarhúzóval vagy ehbez hasonló szerszámmal (H. kép). Helyezze az olaj csatlakozódupót (12) szorosan a nyílasba.

8. KEZELESI UTASITÁSOK

Be/ki kapcsoló (11)

A piros be/ki kapcsoló meghuzásával a kompresszor motor beindul. A lenyomásával a motor leáll. (B. kép)

Gyorskapcsoló (7)

Csatlakoztatas:

Helyezze a tomló csatlakozódugojat kozvetlenül a csatlakozóba, amíg kattanást nem hall.
Levalasztas:

Húzza vissza a gyorskapcsoló karmantyúját, és húzza ki a csatlakozódupôt.

Nyomas beallitasa

Hasznaljon nyomássabályozót (6), hogy beallitsa a nyomást a mutatónal. Ez szabályozza az uzemi nyomás szelepen (7) keresztül jov Žyomast. A masodik mutató (13) a tartályban lévo nyomást mutatja. A tartály nyomás az uzemi nyomás szelepen (15) keresztül jön.

Nyomás szelep (9)

A nyomás szelep gyárilag van beállítva. Ez a motort kb. 6 barnál indítja be, és kb. 8 barnál kapcsolja ki.

Túlterhelés elleni kapcsoló (18)

A tulterhelés elkerülèse érdekében a tulterhelés elleni kapcsoló (O. kép) automatikusan bekapcsol. Ha ez történik, akkor pár percig hagyja hülni a kompresszort, mielott visszakapcsolna.

Hibaelhárítás:

A kompresszor motor nem mückodik

Ok: Nincs aramellatas.

Megoldas: Ellenorizze a kabeleket, biztositekokat es kimeneteket.

Ok: A teljesitményszint tül alacsony.

Megoldás: Kerülje a hosszú hosszabbíto kábeleket. Amennyiben hosszabbíto kábelt kell használnia, Ellenőrizze, hogy az kelloen vastag legyen (legalább 2,5 mm 2).

Ok: A környezeti homér séklet tûl alacsony.

Megoldas: Nem mukodik 5^ alatt.

Ok: A motor tulmelegedett.

Megoldás: Hagyja lehülni a motort. Ne mückötesse 40^ feletti környezeti hómírsékletben.

A kompresszor motor mückodik ugyan, de nincs nyomás

Ok: A tartály nyomás szelep szívarog.

Megoldás: Cserélje ki a szelepet.

Ok: A tomitogyuru szivarog.

Megoldas: Ellenorizze a tomitogyuruket, es szakemberrel csereltesse ki.

Ok: A leeresztő szelep szivárog.

Megoldás: Húzza meg kézzel a csavart. Ellenőrizable a szelep tőmítógyűrjét, és szükség esétén cserélje ki.

A kompresszor motor mückodik, a mutató nyomást mutat, de a szerszám nem mückodik

Ok: A tomlócsatlakozás szivárog.

Megoldas: Ellenorizze a tomloket, es szukseg eseten cserelje ki.

Ok: Az üzemi nyomás szelep szívarog.

Megoldas: Ellenorize a szelepet, es szükség eseten cserelje ki.

Ok: A nyomásszabályozó túl alacsonyra van beallitva.

Megoldás: Növelje a nyomást a nyomásszabályozóval, vagy használja a tartály nyomás szelepet.

9. SZERVIZ ÉS PÔTALKATRÉSZEK

Kondenzviz

A kondenzvizet a leeresztő szeleppel (17) lehet leereszteni a tartály aljából (N. kép). A tartály besejében lévo kondenzviz olajat tartalmaz, és ennek megfeleloen kell ártalmat-lanítani.

Biztonsagi szelep

ABiztonsagi szelep a max. megengedett tartaly nyomasra van beallitva. Tilos barmilyen modyn megvaltoztatni ezt a szelepet.

A szelep tokeletes mukodsesenek biztositasa erdekuben neha meg kell mozgatni. Addig huzza a gyurut, amig azt nem hallja, hogy levego jon a szelepbol. Majd engedje el a gyurut.

A megfelelo olajsintet az olajsintmutato (4) mutatja. A piros jelzes es a mutató teteje kozott kell lennie.

Olaj cseréje

Javasolt olaj: SAE 15W/40 vagy ehhez hasonlo. Az elso olajcseret 100 mukodesi ora utan kell elvegezni. Ezutan az intervallum 500 mukodesi ora. Kapcsolja ki a motort, es huzza ki az aljzatabol, es engedje ki a fennmarado nyomast. Vegye le a csavart az olaj leeresztorol (J. kép). Gyüjtse össze az olajat egy megfelelo tartalyban, es az olaj ne froccsenjen ki. Kissé dontse meg a kompresszort, hogy minded olaj kifolyjon belöle. Az olajat a nemzeti törvenyeknek és szabályoknak megfeleloen arthalmatlanitsa. Miutan leeresztette az olajat, csavarja vissza a leeresztő zárjat. Toltsön friss olajat a nyilásba (12), amig az el nem éri a max. olajsintet (K. kép). A nyilást az olaj dugóval (12) zárja le.

A levego bemenet szuro tiszitasa

A szurot 300 mukódési ora után kell megtiszitani. Az eltomodott szurok jelentosen csökkentik a kompresszor teljesitményét. Elször vegye ki a legszurot a kompresszorból. Majd csavarja le a szuró sapkajat, és vegye ki a szivacsot a szuró burkolatból. Razzon vagy fujon ki (max. 3 bar) minded port. Helyezze vissza a szurot, és tegye vissza a kompresszorba.

Oldal 83

10. GARANCIA

Minden termékre 6 honap garanciátBiztositunk. Tartsa meg a vásárlásidokumentumokat (nyugta, számla stb.). A vásárlásidokumentumok nélkül nem fogadunk el garanciaigényt. A garancia magaban foglal minded gyartásivagy anyaghibat. A garancia a kovetkezőket nem tartalmazza:

1. A termek megfelelo' hasznalata eseten fellep' normal kopas.
2. Kopó alkatrészek (csapágyak, kefék, kábelek, csatlakozók, tartozékok stb.).
3. A termek és/vagy a biztonsági mechanizmus nem megfelelo' hasznalatból eredő hibák (pl. nem a „rendeltetésszerő hasznalatban" leírtaknak megfelelo' hasznalat), balesetek, modosítások.
4. A nem megfelelo' karbantartasból/tiszitásból eredó hibák.
5. Harmadik (nem felhatalmazott) fel altal okozott hibak.
6. A gyártó/keskedő által nem javasolt termékek eredeti állapotukban (pl. szétserelt, modosított stb.).
7. Olyan hibák, amelyek a garanciaidő lejárta után léptek fel.

11. ARTALMATLANITÁS

A termekeinket becsomagoljuk, hovy szállitas kozben ne serüljenek meg. A csomagolóanyagok ertekes források, ezert ujrahasznosithatok. A termek maga is szamos anyagot tartalmaz (femeket, olajokat, muanyagot stb.), ezert ovatosan kell artilmatlanitani öket az allami és helyi artilmatlanitasi szabályozásoknak megfeleloen.

12. JOGI INFORMÁCIO

Minden jog fenntartva. A jelen használati utasítás szerzői joggal védett. A masolása (digitalisan, nyomtatva stb.) szigoruan tilos az ERBA GmbH irásbeli engedélye nélkül.

Oldal 84

MEGFELELOSEGI NYILATKOZAT

Modell: 17012 Legkompresszor V - 400/8/50

Az ERBA GmbH, Talpagasse 6, 1230 Wien, ezennel kijelenti, hovy a megadott modell megfelel a kovetkező CE/RoHS (egyes veszélyes anyagok elektromos és elektronikus berendezesekben való alkalmazásanak korlátozasáról szoló) irányelvben elórt szabványoknak, engedélyezeseknek és releváns biztonsági kovetelmenyeknek:

Gépekrôl szoló irányelv: 2006/42/EK

EMC Elektromagneses összeferhetösegról szoló irányelv: 2014/30/EK

A kūltéri berendezések zajkibocsatásasáról szoló irányelv: 2000/14/EK + 2005/88/EK ROHS 2002/95/EK

• EN 60204-1:2006+A1:09
• EN 1012-1:2010
• AfPS GS 2014:01 PAK
• EN 61000-6-1:2007
• EN 61000-6-3:2007/A1:2011
• EN 61000-3-2:2014
• EN 61000-3-3:2013

Viden, 01.12.2016

Az ERBA GmbH képviselethen es megbizásabol (hivatalos alairas)

Dominik Schilling

Muszaki coordinator

ERBA GmbH, Talpagasse 6, 1230 Wien, Austria
