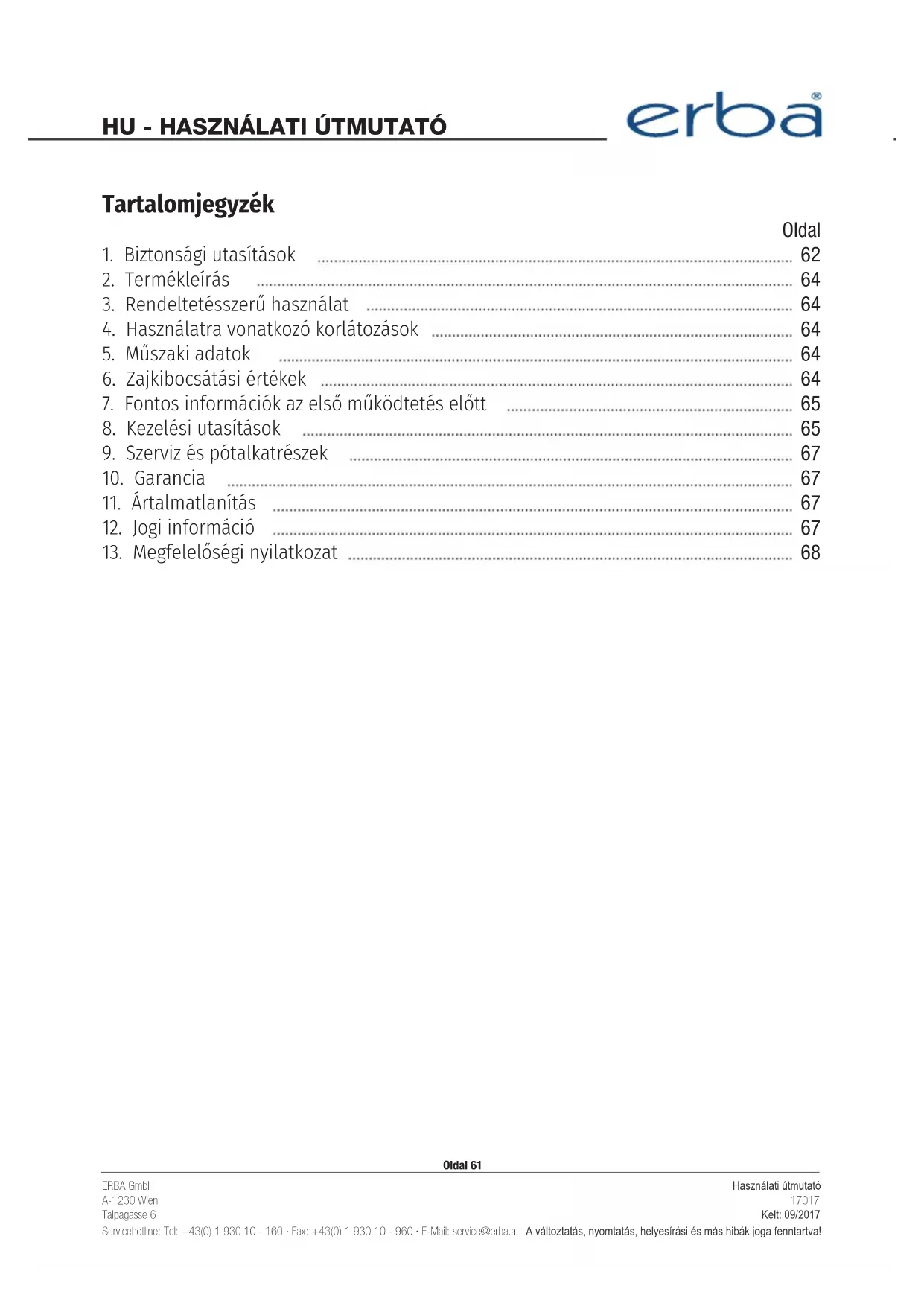

HASZNÁLATI ÚTMUTATÓ 17017 Erba

* A müszaki változtatások joga fenntartva

1. Biztonsági utasítások 62
2. Termékleírás 64
3. Rendeltetésszerű használat 64
4. Használatra vonatkozó korlátozások 64
5. Műszaki adatok 64
6. Zajkibocsátási értékek 64
7. Fontos információk az első működtetés előtt 65
8. Kezelési utasítások 65
9. Szerviz és pótalkatrészek 67
10. Garancia 67
11. Ártalmatlanítás 67
12. Jogi informació 67
13. Megfelelőségi nyilatkozat 68

1. BIZTONSÁGI UTASÍTÁSOK

A készülék használata előtt olvassa el a termék útmutatóját. Ellenkező esetben súlyos sérülést okozhat. TARTSA MEG A HASZNÁLATI ÚTMUTATÓT. Amikor harmadik félnek továbbadja a gépet, akkor adja oda a használati útmutatót is. Nem vállalunk felelősséget a nem megfelelő használatból eredő balesetekért vagy sérülésekért. A biztonsági egységek eltávolítása/módisítása, vagy általánosságban a gép módosítása a garancia elvesztését vonja maga után. A vevő vállal minden, az eredeti termék vagy pótalkatrészek javításából/módosításából, vagy a pótalkatrészek felszereléséből származó kockázatot és felelősséget.

A munkaterület mindig legyen megfelelően megvilágított, tiszta és akadályoktól mentes.
■ Ne használja a terméket gyújtóforrások közelében.
A munkavégzés területétől a gyermekeket tartsa távol.
■ Ne érjen földelt felületekhez (pl. csövek, radiátorok stb.) az áramütés veszélyének elkerülése érdekében.
■ Ne használja a terméket nyirkos vagy nedves területeken.
A terméket soha ne a vezetékénél fogva vigye. A termék csatlakozóját ne a kábelnél fogva húzza ki a konnektorból. Rendszeresen ellenőrizze, hogy a vezeték nem sérült-e.
Amikor a terméket kültéren használja, mindig használjon kültéri használatra alkalmas hosszabbító vezetéket/aljzatot.
■ Mindig használjon megfelelő személyes védőfelszerelést (védőszemüveg, kesztyű stb.).
■ Ellenőrizze, hogy a termék ki van-e kapcsolva, amikor a vezetéket csatlakoztatja.
■ Ne viseljen laza ruházatot, ékszereket vagy más olyan kiegészítőt, amely beakadhat a gépbe. Ha hosszú a haja, viseljen hajhálót.
- Karbantartás, tisztítás vagy a keverőszál cseréjekor mindig húzza ki a hálózati vezetéket.
■ Soha ne hagyja a terméket felügyelet nélkül, ha gyermekek vannak jelen.
■ Minden használat előtt ellenőrizze a terméket, hogy nincsenek-e rajta sérülés jelei.
■ Ne próbálja megjavítani a terméket, ha sérült! A javítási munkát felhatalmazott, szakképzett szerviz technikusoknak kell elvégeznie.
A kompresszor indítási teljesítménye 2 ps/1500 W, így 16 A késleltetett biztosítékot kell használni. Ha
■ lehet, ne használjon hosszabbító kábelt, helyette használjon légtömlős hosszabbítót.
A tartályból a levegő kiengedése veszélyes lehet, ezért csak felhatalmazott személyzetnek szabad végeznie.
A használaton kívüli kompresszort száraz, elzárt helyiségben, gyermekektől távol tárolja.
■ Tartsa tisztán a kompresszort.
A levegő kiengedésénél erősen tartsa a csatlakozókat, hogy a légtömlő ne tudjon visszacsapni.

Színes szórásra vonatkozó biztonsági utasítások

■ Ne használjon olyan festéket vagy oldószert, amelynek gyulladási hőmérséklete 55 °C alatt van. Ne melegítse fel a festéket vagy oldószert!
Amikor veszélyes anyagokkal dolgozik, mindig használjon személyi védőfelszerelést. Olvassa el az adott anyagok gyártójának biztonsági utasításait.
■ Amikor porlasztott festékkel dolgozik, akkor tilos a dohányzás, nyílt láng vagy egyéb gyújtóforrás használata. A porlasztott festék rendkívül gyúlékony.
■ Ne fogyasszon ételt vagy italt a munkaterületen. A festék gözök mérgezők.
A munkaterület (helyiség) 30 m²-nél legyen nagyobb és jól szellőző.
■ Ne szórjon széllel szemben.
■ Mindig tartsa be a veszélyes anyagok ártalmatlanítására vonatkozó törvényeket és szabályokat.
■ Ne használjon szeszt, butanolt vagy diklórmetánt PVC légtömlővel (csökkenti az élettartamát).

Sürített levegővel és légfúvó pisztollyal való munkára vonatkozó biztonsági utasítások

A kompresszor és csövek működés közben nagyon felmelegednek. Ne érjen hozzájuk!
Ellenőrizze, hogy a kompresszor által használt levegőben ne legyenek veszélyes anyagok a tűz vagy robbanás elkerülése érdekében.
■ Mindig használjon személyi védőfelszerelést (védőszemüveget), amikor égfúvó pisztollyal dolgozik.
■ Soha ne irányítsa a légfúvó pisztolyt közvetlenül személyekre. Ne használja a légfúvó pisztolyt önmaga vagy más személyek tisztításához.

Nyomástartó berendezések működtetésére vonatkozó biztonsági utasítások

Aki nyomástartó berendezést működtet, annak a készülékeket megfelelő állapotban kell tartania, felügyelnie kell, és azonnal el kell végeztetnie minden a javításhoz és karbantartáshoz szükséges lépést a legújabb biztonsági standardoknak megfelelően.
A nyomástartó berendezést nem szabad sérülten működtetni.
■ Rendszeresen ellenőrizni kell a nyomástartályt, hogy nem sérült vagy rozsdás-e. Amennyiben sérülést talál, akkor forduljon szerviz technikushoz.

2. A TERMÉK LEÍRÁSA

1. Nyomástartály
2. Kerék
3. Biztonsági szelep
4. Nyomásszabályozó

5. Üzemi nyomás szelep

6. Mutató

7. Fogantyú
8. Be/ki kapcsoló
9. Állvány
10. Leeresztő szelep

3. RENDELTETÉSSZERÜ HASZNÁLAT

A kompresszor a sürített levegővel működő szerszámok működtetéséhez szükséges sürített levegő létrehozására használatos. Egyéb jellegű használata tilos. A vevő vállal minden jogi és egyéb jellegű felelősséget minden olyan sérülésért, amely a termék nem megfelelő használatából ered (pl. nem a fent megadott, rendeltetésszerű használat).

4. KORLÁTOZÁSOK

Kérjük, jegyezze meg, hogy a termék kereskedelmi vagy ipari használatra nem alkalmas. Nem fogadunk el garanciaigényeket, amennyiben a terméket kereskedelmi és/vagy ipari célra használják.

5. MÜSZAKI ADATOK

Névleges teljesítmény:	230 V ~ 50 Hz
Motorteljesítmény:	2 PS/1500 W, S3 25%
Motor rpm:	4000 rpm
Üzemi nyomás:	max. 10 bar
Tartály térfogat:	50 Liter
Levegőfogyasztás	220 l/min.
Hangteljesítményszint LwA:	97 dB (A) ± 3 dB
Hangnyomásszint LpA:	83 dB (A) ± 3 dB
IP osztály:	IP 20
Súly:	23,5 kg

6. ZAJKIBOCSÁTÁSI ÉRTÉKEK

Lásd a műszaki adatokat.

Oldal 64

7. FONTOS INFORMÁCIÓK AZ ELSŐ MÜKÖDTETÉS ELŐTT

■ Szállítás után ellenőrizze, hogy a termék nem sérült-e. Amennyiben szállítási sérülést észlel, jelezze a szállítónak.
A munkaterülethez a lehető legközelebb helyezze el a kompresszort, hogy ne legyen szükség hosszú légtömlőre és hosszabbító kábelre.
■ A bemeneti levegő legyen száraz és tiszta.
A légtartály feltöltése után a kompresszor motornak 2-5 percig hűlnie kell a túlmelegedés elkerülése érdekében.

Kerekek felszerelése (2)

A mellékelt kerekeket a B, C. és D. képnek megfelelően kell felszerelni.

Állvány felszerelése (9)

A mellékelt gumi állványokat az A. képnek megfelelően kell felszerelni.

8. KEZELÉSI UTASÍTÁSOK

Gyorskapcsoló (5)

Csatlakoztatás:

Helyezze a tömlő csatlakozódugóját közvetlenül a csatlakozóba, amíg kattanást nem hall. Leválasztás:

Húzza vissza a gyorskapcsoló karmantyúját, és húzza ki a csatlakozódugót.

Nyomás beállítása

Használjon nyomásszabályozót (4), hogy beállítsa a nyomást a mutatónál (6). Ez szabályozza az üzemi nyomás szelepen (5) keresztül jövő nyomást.

Hibaelhárítás:

A kompresszor motor nem működik

Ok: Nincs áramellátás.

Megoldás: Ellenőrizze a kábeleket, biztosítékokat és kimeneteket.

Ok: A teljesítményszint túl alacsony.

Megoldás: Kerülje a hosszú hosszabbító kábeleket. Amennyiben hosszabbító kábelt kell használnia, ellenőrizze, hogy az kellően vastag legyen (legalább 2,5 mm ^2 ).

Ok: A környezeti hömérséklet túl alacsony.

Megoldás: Nem működik 5 °C alatt.

Ok: A motor túlmelegedett.

Megoldás: Hagyja lehülni a motort. Ne működtesse 40 °C feletti környezeti hőmérsékletben.

A kompresszor motor működik ugyan, de nincs nyomás

Ok: A tömítőgyűrű szivárog.

Megoldás: Ellenőrizze a tömítőgyűrűket, és szakemberrel cseréltesse ki.

Ok: A leeresztő szelep szivárog.

Megoldás: Húzza meg kézzel a csavart. Ellenőrizze a szelep tömítőgyűrűjét, és szükség esetén cserélje ki.

A kompresszor motor működik, a mutató nyomást mutat, de a szerszám nem működik

Ok: A tömlőcsatlakozás szivárog.

Megoldás: Ellenőrizze a tömlőket, és szükség esetén cserélje ki.

Ok: Az üzemi nyomás szelep szivárog.

Megoldás: Ellenőrizze a szelepet, és szükség esetén cserélje ki.

Ok: A nyomásszabályozó túl alacsonyra van beállítva.

Megoldás: Növelje a nyomást a nyomásszabályozóval, vagy használja a tartály nyomás szelepet.

9. SZERVIZ ÉS PÓTALKATRÉSZEK

Kondenzvíz

A kondenzvizet a leeresztő szeleppel (10) lehet leereszteni a tartály aljából (E. kép). A tartály belsejében lévő kondenzvíz olajat tartalmaz, és ennek megfelelően kell ártalmatlanítani.

Biztonsági szelep

A biztonsági szelep a max. megengedett tartály nyomásra van beállítva. Tilos bármilyen módon megváltoztatni ezt a szelepet.

A szelep tökéletes működésének biztosítása érdekében néha meg kell mozgatni. Addig húzza a gyűrűt, amíg azt nem hallja, hogy levegő jön a szelepből. Majd engedje el a gyűrűt.

10. GARANCIA

A jog szerint meghatározott garancia érvényes.

11. ÁRTALMATLANÍTÁS

A termékeinket becsomagoljuk, hogy szállítás közben ne sérüljenek meg. A csomagolóanyagok értékes források, ezért újrahasznosíthatók. A termék maga is számos anyagot tartalmaz (fémeket, olajokat, műanyagot stb.), ezért óvatosan kell ártalmatlanítani őket az állami és helyi ártalmatlanítási szabályozásoknak megfelelően.

12. JOGI INFORMÁCIÓ

Minden jog fenntartva. A jelen használati utasítás szerzői joggal védett. A másolása (digitálisan, nyomtatva stb.) szigorúan tilos az ERBA GmbH írásbeli engedélye nélkül.

MEGFELELŐSÉGI NYILATKOZAT

Modell: 17017 Légkompresszor 50 lolajmentes

Az ERBA GmbH, Talpagasse 6, 1230 Wien, ezennel kijelenti, hogy a megadott modell megfelel a következő CE/RoHS (egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról szóló) irányelvben előrt szabványoknak, engedélyezéseknek és releváns biztonsági követelményeknek:

Gépekről szóló irányelv: 2006/42/EK

EMC Elektromágneses összeférhetőségről szóló irányelv: 2014/30/EK

A kültéri berendezések zajkibocsátásásáról szóló irányelv: 2000/14/EK + 2005/88/EK ROHS 2002/95/EK

• EN 60204-1:2006+A1
• EN 1012-1:2010
• AfPS GS 2014:01
• EN 55014-1:2006+A1+A2
• EN 55014-2:2015
• EN 61000-3-2:2014
• EN 61000-3-3:2013

Wien, 01.09. 2017 Jenny

Az ERBA GmbH képviseletében és megbízásából (hivatalos aláírás)

Dominik Schilling

Müszaki koordinátor

ERBA GmbH, Talpagasse 6, 1230 Wien, Austria
