NÁVOD NA OBSLUHU 17017 Erba

* Technické zmeny vyhradené

1. Bezpečnostné pokyny 30
2. Popis výrobku 32
3. Zamýšlané použitie 32
4. Obmedzenia použitia 32
5. Technické údaje 32
6. Hodnoty emisie hluku 32
7. Dôležité informácie pre uvedenie do prevádzky 33
8. Návod na obsluhu 33
9. Servis a náhradné diely 35
10. Záruka 35
11. Likvidácia 35
12. Právne informácie 35
13. Vyhlásenie o zhode 36

Strana 29

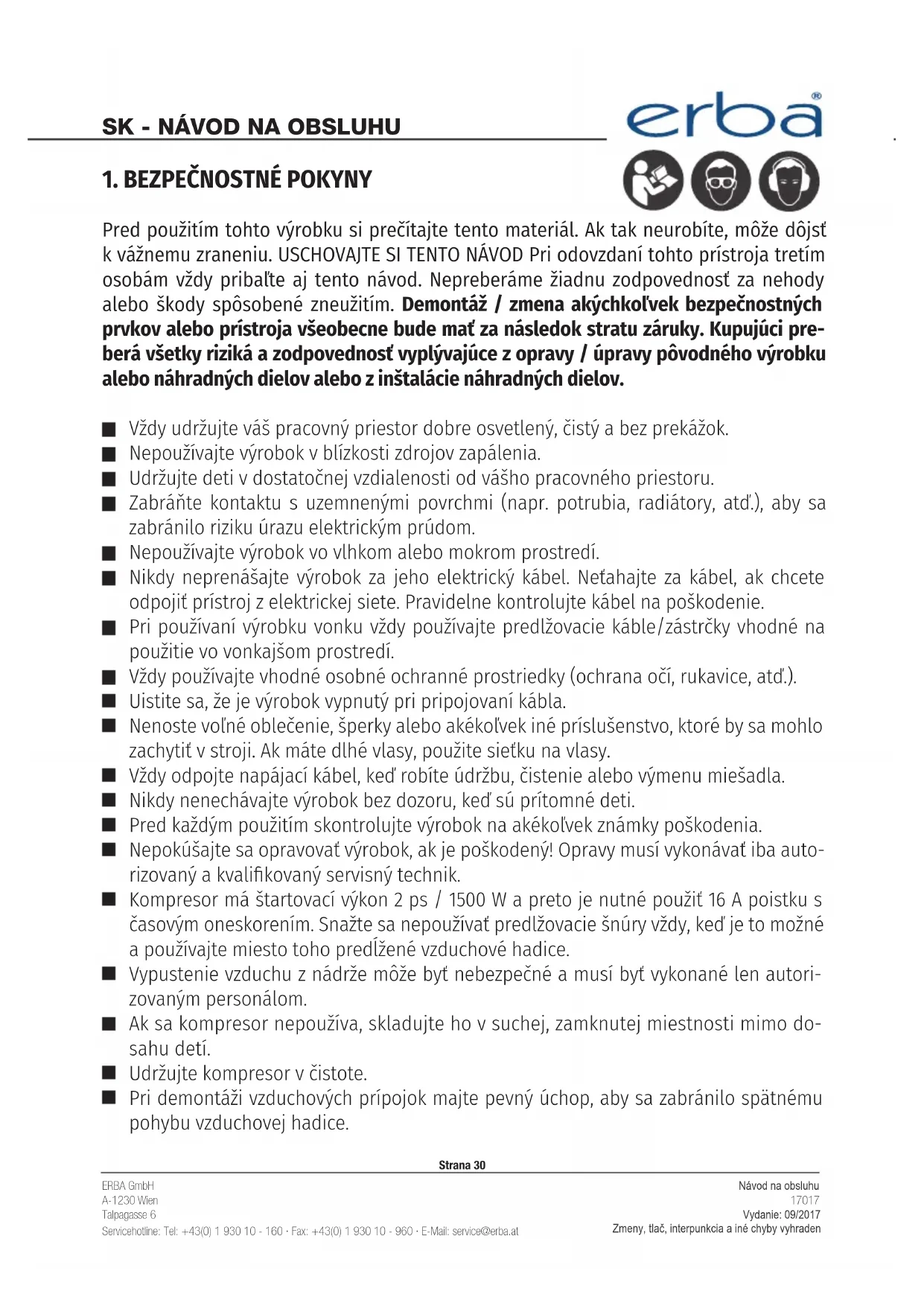

1. BEZPEČNOSTNÉ POKYNY

Pred použitím tohto výrobku si prečítajte tento materiál. Ak tak neurobíte, môže dôjst k vážnemu zraneniu. USCHOVAJTE SI TENTO NÁVOD Pri odovzdaní tohto prístroja tretím osobám vždy pribal'te aj tento návod. Nepreberáme žiadnu zodpovednosť za nehody alebo škody spôsobené zneužitím. Demontáž / zmena akýchkol'vek bezpečnostných prvkov alebo prístroja všeobecne bude mať za následok stratu záruky. Kupujúci preberá všetky riziká a zodpovednosť vyplývajúce z opravy / úpravy pôvodného výrobku alebo náhradných dielov alebo z inštalácie náhradných dielov.

■ Vždy udržujte váš pracovný priestor dobre osvetlený, čistý a bez prekážok.
Nepoužívajte výrobok v blízkosti zdrojov zapálenia.
■ Udržujte deti v dostatočnej vzdialenosti od vášho pracovného priestoru.
Zabráňte kontaktu s uzemnenými povrchmi (napr. potrubia, radiátory, atd.), aby sa zabránilo riziku úrazu elektrickým prúdom.
Nepoužívajte výrobok vo vlhkom alebo mokrom prostredí.
Nikdy neprenášajte výrobok za jeho elektrický kábel. Netahajte za kábel, ak chcete odpojit prístroj z elektrickej siete. Pravidelne kontrolujte kábel na poškodenie.
- Pri použivaní výrobku vonku vždy používajte predlžovacie káble/zástrčky vhodné na použitie vo vonkajšom prostredí.
■ Vždy používajte vhodné osobné ochranné prostriedky (ochrana očí, rukavice, atd').
■ Uistite sa, že je výrobok vypnutý pri pripojovaní kábla.
Nenoste volné oblečenie, šperky alebo akékolvek iné príslušenstvo, ktoré by sa mohlo zachytiť v stroji. Ak máte dlhé vlasy, použite sietku na vlasy.
Vždy odpojte napájací kábel, ked' robíte údržbu, čistenie alebo výmenu miešadla.
Nikdy nenechávajte výrobok bez dozoru, ked'sú prítomné deti.
■ Pred každým použitím skontrolujte výrobok na akékoľvek známky poškodenia.
Nepokúšajte sa opravovat výrobok, ak je poškodený! Opravy musí vykonávat iba autorizovaný a kvalifikovaný servisný technik.
Kompresor má štartovací výkon 2 ps / 1500 W a preto je nutné použit 16 A poistku s časovým oneskorením. Snažte sa nepoužívať predlžovacie šnúry vždy, ked je to možné a používajte miesto toho predlžené vzduchové hadice.
■ Vypustenie vzduchu z nádrže môže byť nebezpečné a musí byť vykonané len autorizovaným personálom.
■ Ak sa kompresor nepouživa, skladujte ho v suchej, zamknutej miestnosti mimo do-sahu detí.
■ Udržujte kompresor v čistote.
- Pri demontáži vzduchových prípojok majte pevný úchop, aby sa zabránilo spätnému pohybu vzduchovej hadice.

Strana 30

Bezpečnostné pokyny pre striekanie farieb

Nepoužívajte farby alebo rozpúšťadlá s bodom vzplanutia pod 55 ° C. Nezahrievajte farby alebo rozpúšťadlá!
- Pri práci so škodlivými látkami vždy používajte osobné ochranné prostriedky. Prečítajte si pokyny s bezpečnostnými opatreniami stanovenými výrobcom týchto látok.
- Pri práci s atomizovanou farbou je zakázané fajčit, používať otvorený oheň alebo iné zdroje vznietenia. Atomizovaná farba je vysoko horľavá.
■ Nekonzumujte potraviny alebo nápoje v pracovnom priestore. Náterové plyny sú toxické.
■ Pracovný priestor (izba) musí byt väčší ako 30 m² a dobre vetraný.
■ Nestriekajte proti vetru.
■ Vždy dodržujte federálne zákony a predpisy týkajúce sa používania a likvidácie nebezpečných látok.
Nepoužívajte minerálne liehy, butylalkohol alebo metylénchlorid v kombinácii so vzduchovými hadicami z PVC (znížená životnost).

Bezpečnostné pokyny pre prácu so stlačeným vzduchom a striekacou pištolou

■ Kompresor a rúrky dosahujú vysoké teploty počas prevádzky. Nedotýkajte sa!
■ Uistite sa, že vzduch nasávaný kompresorom je bez akýchkol'vek nebezpečných látok, aby sa zabránilo vzniku požiaru alebo výbuchu.
- Pri práci so striekacou pištoľou vždy používajte osobné ochranné prostriedky (ochranné okuliare).
Nikdy nemierte striekaciu pištoľ priamo na ľudí. Nepoužívajte striekaciu pištoľ na čistenie seba alebo iných ľudí.

Každý, kto pracuje s tlakovým zariadením, musí udržiavať zariadenie v dobrom stave, pod dohladom a musí okamžite robit všetky potrebné kroky na zabezpečenie opravy a údržby zariadenia v súlade s najnovšími bezpečnostnými normami.
■ Poškodené tlakové zariadenie sa nesmie používať.
■ Tlakové nádoby sa musia kontrolovať v pravidelných intervaloch na akékolívek poškodenia alebo hrdzavenie. Obrátte sa na servisného technika, ak zistíte akékolívek poškodenie.

Strana 31

2. POPIS VÝROBKU

Kompresor sa používa na výrobu stlačeného vzduchu pre ovládanie pneumatického náradia. Akékol'vek iné použitie je zakázané. Kupujúci prijíma všetky právne a iné záväzky za akékol'vek škody alebo zranenia spôsobené nesprávnym používaním výrobku (t.j. akékol'vek iné použitie než vyššie uvedený určený účel použitia).

4. OBMEDZENIA

Upozorňujeme, že tento výrobok nie je určený pre komerčné alebo priemyslové použitie. Nepreberáme žiadnu zodpovednosť alebo reklamácie, keď sa výrobok používa v priemyslových a/alebo komerčných prevádzkach.

1. TECHNICKÉ ÚDAJE

Pozrite technické údaje.

Strana 32

ERBA GmbH

A-1230 Wien

Talpagasse 6

Servicehotline: Tel: [phone] - 160 · Fax: [phone] - 960 · E-Mail: [e-mail]

Návod na obsluhu

17017

Vydanie: 09/2017

Zmeny, tlač, interpunkcia a iné chyby vyhraden

7. DÔLEŽITÉ INFORMÁCIE PRE UVEDENIE DO PREVÁDZKY

■ Postavte kompresor čo najbližšie k pracovnej ploche, aby sa zabránilo používaniu dl-hých vzduchových hadíc a predlžovacích káblov.

■ Nasávaný vzduch musí byť suchý a čistý.

■ Po natankovaní vzduchu musí motor kompresora vychladnút 2-5 minút, aby sa zabránilo prehriatiu.

Montáž koliesok (2)

Dodané kolieska musia byt namontované podľa obrázkov B,C a D.

Montáž stojana (9)

Priložené gumové stojany musia byť namontované podľa obrázku A.

8. NÁVOD NA OBSLUHU

Rýchlospojka (5)

Pripojenie:

Vložte zástrčku vašej hadice priamo do spojky, pokým nebudete počuť cvaknutie.

Odpojenie:

Použite regulátor tlaku (4) pre nastavenie tlaku na tlakomere (6). Tým sa reguluje tlak vychádzajúci z pracovného tlakového ventilu (5).

Strana 33

Riešenie problémov:

Motor kompresoru nefunguje

Príčina: Bez napájania.

Príčina: Napájacia hladina je príliš nízka.

Riešenie: Nepoužívajte dlhé predlžovacie šnúry. Ak budete musieť použit predlžovacie šnúry, uistite sa, že sú dostatočne hrubé (aspoň 2,5 mm ^2 ).

Príčina: Okolitá teplota je príliš nízka.

Riešenie: Nepracujte pod 5 ° C.

Príčina: Prehriatie motora.

Riešenie: Nechajte motor vychladnút. Nepracujte nad 40 ° C okolitej teploty.

Motor kompresora funguje, ale nie je žiadny tlak

Príčina: Tesnenie netesní.

Riešenie: Skontrolujte tesnenia a nechajte ich vymenit autorizovaným technikom.

Príčina: Vypúšťací ventil netesní.

Riešenie: Dotiahnite skrutku rukou. Skontrolujte tesnenie na ventile a v prípade potreby ho vymeňte.

Motor kompresora pracuje, manometer ukazuje tlak, ale náradie nefunguje

Príčina: Hadicové prípojky netesnia.

Riešenie: Skontrolujte hadice a nástroje a v prípade potreby vymeňte.

Príčina: Pracovný tlakový ventil netesní.

Riešenie: Skontrolujte ventil a v prípade potreby vymeňte.

Príčina: Regulátor tlaku nastavený príliš nízko.

Riešenie: Zvýšte tlak s regulátorom tlaku alebo pomocou ventilu tlakovej nádrže.

Strana 34

9. SERVIS A NÁHRADNÉ DIELY

Kondenzovaná voda

Skondenzovanú vodu môžete vypustit pomocou vypúštacieho ventilu (10) na spodnej strane nádrže (obrázok E). Skondenzovaná voda v nádrži obsahuje olej a musí byt zlikvidovaná príslušným spôsobom.

Bezpečnostný ventil

Poistný ventil je nastavený na maximálny povolený tlak v nádrži. Je zakázané menit tento ventil akýmkolvek spôsobom.

Pre zabezpečenie dokonalej funkcie ventilu musí byt ventil občas používaný. Vytiahnite krúžok, pokiaľ nebudete počuť odvzdušnenie z ventilu. Potom krúžok pustite.

10. ZÁRUKA

Uplatňujú sa nariadenia pre zákonnú záruku

11. LIKVIDÁCIA

Naše výrobky sú balené tak, aby sa zabránilo poškodeniu pri preprave. Obalové materiály sú cenné zdroje, a preto môžu a mali by byť recyklované. Výrobok sa skladá z rôznych materiálov (kovy, oleje, plasty, atd.) a musí byť starostlivo zlikvidovaný v súlade s vašimi federálnymi a miestnymi predpismi pre likvidáciu.

12. PRÁVNE INFORMÁCIE

Všetky práva vyhradené. Táto príručka je chránená autorskými právami. Reprodukcia a úpravy (digitálne, tlač, atd.) sú prísne zakázané bez prechádzajúceho písomného súhlasu spoločnosti ERBA GmbH.

Strana 35

VYHLÁSENIE O ZHODE

Modely: 17017 Vzduchový Kompresor 50 l bezolejový

ERBA GmbH, Talpagasse 6, 1230 Wien, vyhlasuje, že uvedený model spíňa nasledujúce kvalitativne štandardy CE/RoHS, schválenia a príslušné požiadavky na bezpečnost:

Smernica pre strojné zariadenia: 2006/42/ES

Smernice o vonkajšom hluku: 2000/14/ES + 2005/88/ES

Smernica EMC: 2014/30/ES

ROHS: 2002/95/ES

- EN 60204-1:2006+A1

- EN 1012-1:2010

- AfPS GS 2014:01

- EN 55014-1:2006+A1+A2

- EN 55014-2:2015

- EN 61000-3-2:2014

- EN 61000-3-3:2013

Wien, 01.09. 2017

Jemah

Za a v mene ERBA GmbH (dalej iba podpis oprávnenej osoby)

Dominik Schilling

ERBA GmbH, Talpagasse 6, 1230 Viedeň, Rakúsko

Strana 36
