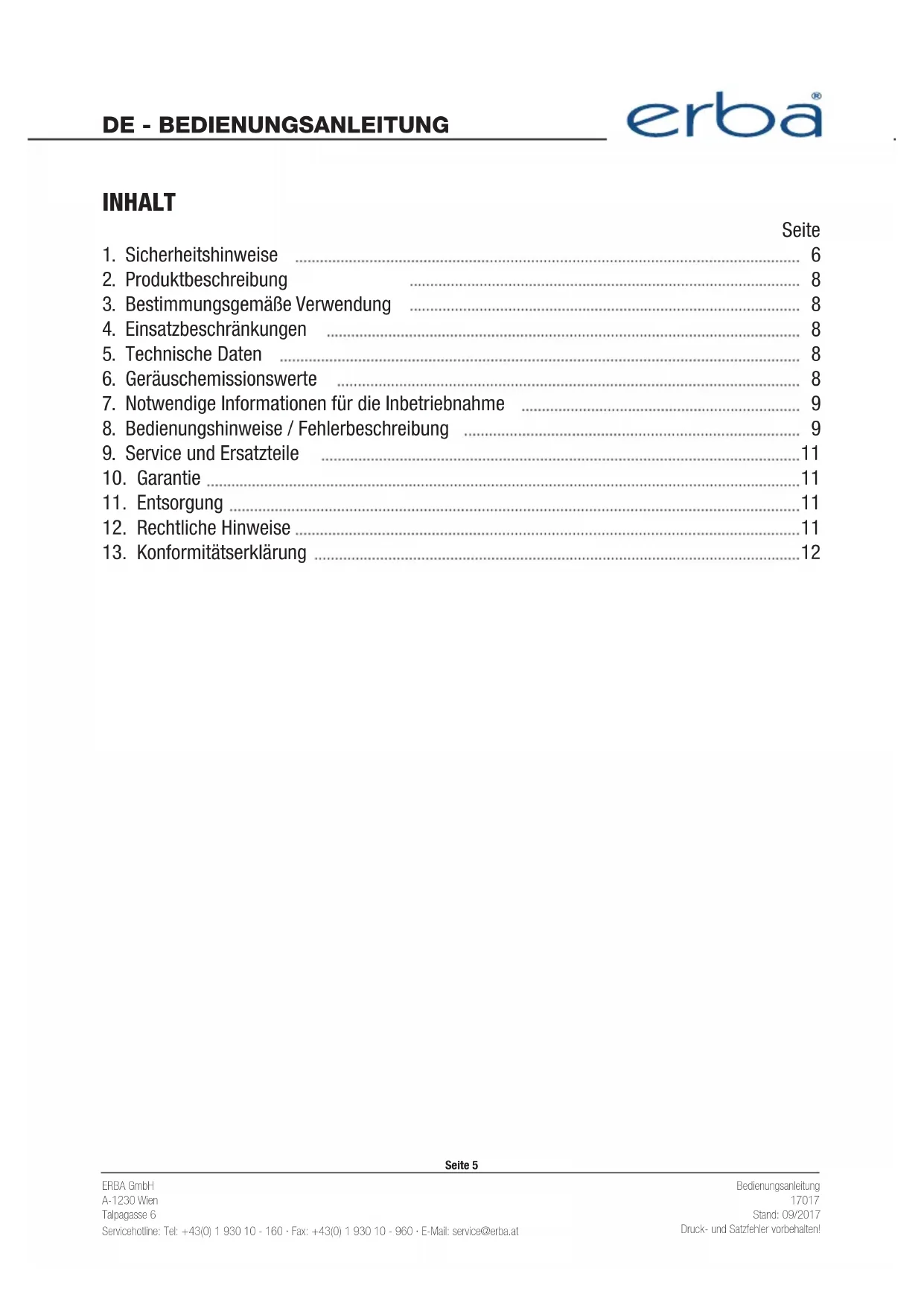

BEDIENUNGSANLEITUNG 17017 Erba

* Technische Änderungen vorbehalten

1. Sicherheitshinweise 6
2. Produktbeschreibung 8
3. Bestimmungsgemäße Verwendung 8
4. Einsatzbeschränkungen 8
5. Technische Daten 8
6. Geräuschemissionswerte 8
7. Notwendige Informationen für die Inbetriebnahme 9
8. Bedienungshinweise / Fehlerbeschreibung 9
9. Service und Ersatzteile 11
10. Garantie 11
11. Entsorgung 11
12. Rechtliche Hinweise 11
13. Konformitätserklärung 12

Seite 5

1. SICHERHEITSHINWEISE

Bitte lesen Sie vor der Inbetriebnahme des Gerätes zu Ihrer eigenen Sicherheit dieses Handbuch und die allgemeinen Sicherheitshinweise gründlich durch. Wenn Sie das Gerät Dritten überlassen, legen Sie diese Gebrauchsanleitung immer bei. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachtung dieser Anleitung und den Sicherheitshinweisen entstehen.

Wenn Sie Schutzvorrichtungen entfernen, verändern oder andere bauliche Veränderungen vornehmen entfällt jegliche Haftung des Herstellers!!

■ Halten Sie Ihren Arbeitsbereich sauber um Unfälle zu vermeiden.
■ Verwenden Sie das Gerät nicht in der Nähe von Zündquellen.
■ Halten Sie Kinder von Ihrem Arbeitsbereich fern.
■ Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie Rohre, Heizkörper etc. um die Gefahr eines elektrischen Schlages zu minimieren.
■ Verwenden Sie das Gerät nicht in feuchter oder nasser Umgebung.
■ Tragen Sie das Gerät niemals am Stromkabel. Ziehen Sie niemals am Kabel um das Gerät auszustecken. Überprüfen Sie das Stromkabel regelmässig auf Beschädigungen.
■ Wenn Sie das Gerät im Freien verwenden, schliessen Sie es nur an speziell für Aussennwendungen geeignete Steckdosen oder Verlängerungskabel an.
■ Verwenden Sie immer geegnete Schutzkleidung und Augenschutz.
■ Um ein ungewolltes Anlaufen zu verhindern, vergewissern Sie sich, dass das Gerät ausgeschaltet ist, bevor Sie es anstecken.
■ Tragen Sie keine Kleidung oder Schmuckstücke, die sich aufgrund ihrer Länge im laufenden Gerät verfangen können.
■ Trennen Sie das Gerät immer vom Stromnetz wenn sie Werkzeugwechsel oder Wartungsarbeiten durchführen.
■ Lassen Sie das Gerät niemals unbeaufsichtigt, wenn Kinder in der Nähe sind.
■ Überprüfen Sie das Gerät vor jedem Gebrauch auf Beschädigungen.
■ Lassen sie Ihr Gerät nur von qualifiziertem Fachpersonal reparieren und verwenden Sie nur Original-Ersatzteile.
Der Kompressor hat eine Anlaufleistung von 2 PS. Deshalb ist es notwendig, ihn mit 16 A/T abzusichern. Verwenden Sie wenn möglich keine Verlängerungskabel, sondern verlängern sie ggf. den Druckschlauch.
Das freie Ablassen der Druckluft kann gefährlich sein. Dieser Arbeitsschritt darf ausschließlich von Fachpersonal vorgenommen werden.
■ Der unbenutzte Kompressor sollte in einem trockenen, verschlossenen Raum und für Kinder nicht erreichbar aufbewahrt werden.
■ Halten Sie das Gerät sauber.

Sicherheitshinweise beim Farbspritzen

■ Keine Lacke oder Lösungsmittel mit einem Flammpunkt von weniger als 55° C verarbeiten. Lacke und Lösungsmittel nicht erwärmen, da leicht entflammbar.

Seite 6

■ Werden gesundheitsschädliche Flüssigkeiten verarbeitet, sind zum Schutz Filtergeräte (Gesichtsmasken) erforderlich. Beachten Sie auch die von den Herstellern solcher Stoffe gemachten Angaben über Schutzmaßnahmen.
■ Während des Spritzvorgangs sowie im Arbeitsraum darf nicht geraucht werden. Auch Farbdämpfe sind leicht brennbar.
■ Feuerstellen, offenes Licht oder funkenschlagende Maschinen dürfen nicht vorhanden sein bzw. betrieben werden.
Speisen und Getränke nicht im Arbeitsraum aufbewahren oder verzehren. Farbdämpfe sind schädlich.
Der Arbeitsraum muss größer als 30 m² sein und es muss ausreichender Luftwechsel beim Spritzen und Trocknen gewährleistet sein. Nicht gegen den Wind spritzen. Grundsätzlich beim Verspritzen von brennbaren bzw. gefährlichen Spritzgütern die Bestimmungen der örtlichen Behörden beachten.
In Verbindung mit dem PVC-Druckschlauch keine Medien wie Testbenzin, Butylalkohol und Methylenchlorid verarbeiten (verminderte Lebensdauer).

Sicherheitshinweise beim Arbeiten mit Druckluft und Ausblaspistolen

■ Verdichter und Leitungen erreichen im Betrieb hohe Temperaturen. Berührungen führen zu Verbrennungen.
■ Die vom Verdichter angesaugten Gase oder Dämpfe sind frei von Beimengungen zu halten, die in dem Verdichter zu Bränden oder Explosionen führen können.
■ Beim Lösen der Schlauchkupplung ist das Kupplungsstück des Schlauches mit der Hand festzuhalten, um Verletzungen durch den zurückschnellenden Schlauch zu vermeiden.
■ Bei Arbeiten mit der Ausblaspistole Schutzbrille tragen. Durch Fremdkörper und weggeblasene Teile können leicht Verletzungen verursacht werden.
■ Mit der Ausblaspistole keine Personen anblasen oder Kleidung am Körper reinigen.

Sicherheitshinweise beim Betrieb von Druckbehältern

■ Wer einen Druckbehälter betreibt, hat diesen in einem ordnungsgemäßen Zustand zu erhalten, ordnungsgemäß zu betreiben, zu überwachen, notwendige Instandhaltungs und Instandsetzungsarbeiten unverzüglich vorzunehmen und die den Umständen nach erforderlichen Sicherheitsmaßnahmen zu treffen.
Ein Druckbehälter darf nicht betrieben werden, wenn er Mängel aufweist, durch die Beschäftigte oder Dritte gefährdet werden können.
Der Druckbehälter ist regelmäßig auf Beschädigungen, wie z. B. Rost zu kontrollieren. Stellen Sie Beschädigungen fest, so wenden Sie sich bitte an die Kundendienstwerkstatt.

2. PRODUKTBESCHREIBUNG

1. Druckbehälter
2. Rad
3. Sicherheitsventil
4. Druckregler
5. Schnellkupplung
6. Manometer
7. Transportgriff
8. Ein-/Aus-Schalter
9. Standfuß
10. Entwässerungsventil

3. BESTIMMUNGSGEMÄSSE VERWENDUNG

Der Kompressor dient zum Erzeugen von Druckluft für druckluftbetriebene Werkzeuge.

4. EINSATZBESCHRÄNKUNGEN

Bitte beachten Sie, dass dieses Gerät bestimmungsgemäß nicht für den gewerblichen Einsatz konstruiert wurde. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

5. TECHNISCHE DATEN

Netzanschluss:	230 V ~ 50 Hz
Motorleistung:	2 PS/1500 W, S3 25%
Kompressor-Drehzahl:	4000 U/min ^-1
Betriebsdruck:	max. 10 bar
Druckbehältervolumen:	50 Liter
Ansaugleistung:	220 l/min.
Schallleistungspegel LWA:	97 dB (A) ± 3 dB
Schalldruckpegel LpA:	83 dB (A) ± 3 dB
Schutzart:	IP 20
Gerätegewicht:	23,5 kg

6. GERÄUSCHEMISSIONSWERTE

Siehe Technische Daten.

Seite 8

7. NOTWENDIGE INFORMATIONEN FÜR DIE INBETRIEBNAHME

Überprüfen Sie das Gerät auf Transportschäden. Etwaige Schäden sofort dem Transportunternehmen melden, mit dem der Kompressor angeliefert wurde.
■ Die Aufstellung des Kompressors sollte in der Nähe des Verbrauchers erfolgen um lange Luftleitungen und lange Zuleitungen (Verlängerungskabel) zu vermeiden.
■ Auf trockene und staubfreie Ansaugluft achten.
Nach dem Füllen des Kessels ist eine Abkühlzeit des Motors von 2-5 Minuten nötig um Überlastungen zu vermeiden.

Montage der Räder (2)

Die beiliegenden Räder müssen entsprechend B, C und D montiert werden.

Montage des Standfußes (9)

Die beiliegenden Gummipuffer müssen entsprechend A montiert werden.

8. BEDIENUNGSHINWEISE / FEHLERBEHEBUNG

Schnellkupplung (5)

Anschließen:

Schieben Sie den Nippel Ihres Druckluftschlauches in die Schnellkupplung, Hülse springt automatisch nach vorn.

Trennen:

Ziehen Sie die Hülse zurück und entfernen Sie den Schlauch.

Druckeinstellung

Mit dem Druckregler (4) kann der Druck am Manometer (6) eingestellt werden. Der eingestellte Druck kann an der Schnellkupplung (5) entnommen werden.

Fehlerbehebung:

Kompressor läuft nicht

Ursache: Netzspannung nicht vorhanden.

Lösung: Kabel, Netzstecker, Sicherung und Steckdose überprüfen.

Ursache: Netzspannung zu niedrig.

Lösung: Zu lange Verlängerungskabel vermeiden. Verlängerungskabel mit ausreichendem Aderquer schnitt verwenden (mind. 2,5 mm ^2 ).

Ursache: Außentemperatur zu niedrig.

Lösung: Nicht unter +5° C Außentemperatur betreiben.

Ursache: Motor überhitzt.

Lösung: Motor abkühlen lassen ggf. Ursache der Überhitzung beseitigen.

Kompressor läuft, jedoch kein Druck

Ursache: Dichtungen kaputt.

Lösung: Dichtungen überprüfen, kaputte Dichtungen bei einer Fachwerkstatt ersetzen lassen.

Ursache: Entwässerungsventil undicht.

Lösung: Schraube per Hand nachziehen. Dichtung auf der Schraube überprüfen, ggf. ersetzen.

Kompressor läuft, Druck wird am Manometer angezeigt, jedoch Werkzeuge laufen nicht

Ursache: Schlauchverbindungen undicht.

Lösung: Druckluftschlauch und Werkzeuge überprüfen, ggf. austauschen.

Ursache: Schnellkupplung undicht.

Lösung: Schnellkupplung überprüfen, ggf. ersetzen.

Ursache: Zu wenig Druck am Druckregler eingestellt.

Lösung: Druckregler weiter aufdrehen oder Schlauch mit der Kupplung für ungeregelten Kesseldruck verbinden.

9. SERVICE UND ERSATZTEILE

Kondenswasser

Das Kondenswasser ist täglich durch Öffnen des Entwässerungsventils (10) (Bodenseite des Druckbehälters) abzulassen (Bild E). Das Kondenswasser aus dem Druckbehälter enthält Ölrückstände. Entsorgen Sie das Kondenswasser umweltgerecht bei einer entsprechenden Sammelstelle.

Sicherheitsventil

Das Sicherheitsventil ist auf den höchstzulässigen Druck des Druckbehälters eingestellt. Es ist nicht zulässig, das Sicherheitsventil zu verstellen oder dessen Plombe zu entfernen. Damit das Sicherheitsventil im Bedarfsfall richtig funktioniert, sollte es von Zeit zu Zeit betätigt werden. Ziehen Sie so stark am Ring, bis die Druckluft hörbar abbläst. Anschließend lassen Sie den Ring wieder los.

10. GEWÄHRLEISTUNG

Es gelten die gesetzlichen Gewährleistungsbestimmungen.

11. ENTSORGUNG

Das Produkt befindet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und wiederverwendbar oder kann wieder dem Rohstoffkreislauf zugeführt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metalle, Kunststoffe, Flüssigkeiten, Öle, etc. Führen Sie defekte Bauteile der Sondermüllentsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach.

12. RECHTLICHE HINWEISE

Alle Rechte vorbehalten. Dieses Handbuch ist urheberrechtlich geschützt. Vervielfältigung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten.

KONFORMITÄTSERKLÄRUNG DECLARATION OF CONFORMITY

Modelle/models: 17017 Druckluftkompressor 50l ölfrei

ERBA GmbH, Talpagasse 6, 1230 Wien, erklärt hiermit dass das angeführte Modell den folgenden CE/RoHS Qualitätsstandards, Prüfungen und maßgeblichen Sicherheitsanforderungen entspricht:

Maschinenrichtline: 2006/42/EC

Elektromagnetische Verträglichkeitsrichtlinie: 2004/108/EC

Outdoorrichtlinie: 2000/14/EC + 2005/88/EC

ROHS: 2002/95/EC

- EN 60204-1:2006+A1

- EN 1012-1:2010

- AfPS GS 2014:01

- EN 55014-1:2006+A1+A2

- EN 55014-2:2015

- EN 61000-3-2:2014

- EN 61000-3-3:2013

Wien, 01.09. 2017

Wien, 01.09.2017 Jernah L##

Technischer Koordinator

ERBA GmbH, Talpagasse 6, 1230 Wien, Austria
