17015 - Kompressor Erba - Kostenlose Bedienungsanleitung

Produkttyp	Luftkompressor
Marke	Erba
Modell	17015
Nennspannung	230 V ~ 50 Hz
Motorleistung	1500 W (2 PS)
Motordrehzahl	2850 U/min
Max. Betriebsdruck	8 bar
Tankvolumen	50 L
Luftverbrauch	210 L/min
Schallleistungspegel (LwA)	93 dB(A) ± 3 dB
Schalldruckpegel (LpA)	71 dB(A) ± 3 dB
Schutzart	IP20
Gewicht	33,5 kg
Empfohlener Öltyp	SAE 15W/40 oder ähnlich
Erster Ölwechsel	Nach 100 Betriebsstunden
Ölwechselintervall	Alle 500 Stunden
Reinigung des Luftfilters	Alle 300 Stunden
Hauptfunktionen	Erzeugung von Druckluft für Druckluftwerkzeuge
Wartung	Ölwechsel, Filterreinigung, Kondenswasser ablassen
Sicherheit	Sicherheitsventil, Überlastschalter, Thermoschutz
Ersatzteile	Luftfilter, Dichtungen, Ventile, Ölstopfen
Garantie	6 Monate
Konformität	CE, RoHS, Maschinenrichtlinie 2006/42/EG

Häufig gestellte Fragen - 17015 Erba

Warum startet der Motor meines Kompressors nicht?

Überprüfen Sie zuerst die Stromversorgung: Kabel, Stecker, Sicherungen und Steckdosen. Stellen Sie sicher, dass das Verlängerungskabel ausreichend dick ist (mindestens 2,5 mm²). Wenn die Umgebungstemperatur unter 5°C liegt, kann der Motor möglicherweise nicht starten. Bei Überhitzung lassen Sie den Motor abkühlen und drücken Sie den Überlastschalter wieder ein.

Der Motor läuft, aber es baut sich kein Druck auf, was tun?

Dies kann an einem Leck am Druckventil des Tanks oder an den Dichtungen liegen. Überprüfen Sie auch das Ablassventil (ziehen Sie es von Hand fest). Wenn das Problem bestehen bleibt, ersetzen Sie das Ventil oder wenden Sie sich an einen zertifizierten Techniker.

Wie wird das Öl des Kompressors abgelassen?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker, lassen Sie den Restdruck ab. Stellen Sie einen Behälter unter die Ölablassschraube (Markierung J), entfernen Sie die Schraube und neigen Sie den Kompressor leicht, um das Öl abzulassen. Schrauben Sie den Ablass wieder fest, füllen Sie dann durch die Öffnung (12) neues Öl SAE 15W/40 bis zur maximalen Füllstandsanzeige ein. Verschließen Sie die Öffnung.

Wie reinige ich den Luftfilter des Kompressors?

Bauen Sie den Filter aus, schrauben Sie die Kappe ab und entnehmen Sie den inneren Schwamm. Schütteln Sie ihn oder blasen Sie ihn mit Druckluft (max. 3 bar) aus, um den Staub zu entfernen. Bauen Sie den Filter wieder zusammen und setzen Sie ihn wieder auf den Kompressor. Dieser Vorgang wird alle 300 Betriebsstunden empfohlen.

Was tun, wenn der Kompressor während des Betriebs stehen bleibt?

Der Überlastschalter (Markierung O) hat sich wahrscheinlich aufgrund von Überhitzung ausgelöst. Lassen Sie den Kompressor einige Minuten abkühlen und drücken Sie dann den Schalter wieder ein. Vermeiden Sie den Betrieb des Geräts bei Umgebungstemperaturen über 40°C.

Wie stelle ich den Ausgangsdruck ein?

Verwenden Sie den Druckregler (Markierung 6), um den Druck am Manometer (8) einzustellen. Manometer (13) zeigt den Tankdruck an. Der maximale Druck beträgt 8 bar. Der Druckschalter startet den Motor bei etwa 6 bar und schaltet ihn bei 8 bar aus.

Wie lasse ich das Kondenswasser aus dem Tank ab?

Das Kondenswasser sammelt sich am Boden des Tanks. Öffnen Sie das Ablassventil (Markierung 17) unter dem Tank, um es abzulassen. Das Wasser kann Öl enthalten, entsorgen Sie es gemäß den örtlichen Vorschriften.

Wie montiere ich die Räder und Stützen des Kompressors?

Die Räder werden gemäß den Abbildungen C und D der Anleitung montiert. Die Gummifüße (16) werden gemäß Abbildung E montiert. Stellen Sie sicher, dass der Kompressor vor dem Gebrauch stabil steht.

Welches Öl soll verwendet werden und wie oft muss es gewechselt werden?

Verwenden Sie Motoröl SAE 15W/40 oder gleichwertig. Der erste Ölwechsel erfolgt nach 100 Betriebsstunden, danach alle 500 Stunden. Überprüfen Sie regelmäßig den Ölstand über den Ölmessstab.

Das Sicherheitsventil leckt, ist das normal?

Das Sicherheitsventil ist werkseitig auf den maximalen Druck eingestellt. Es darf nicht verändert werden. Um die Funktion zu überprüfen, ziehen Sie am Ring, bis ein Luftstoß zu hören ist, und lassen Sie ihn wieder los. Wenn es dauerhaft leckt, ersetzen Sie es durch ein Originalteil.

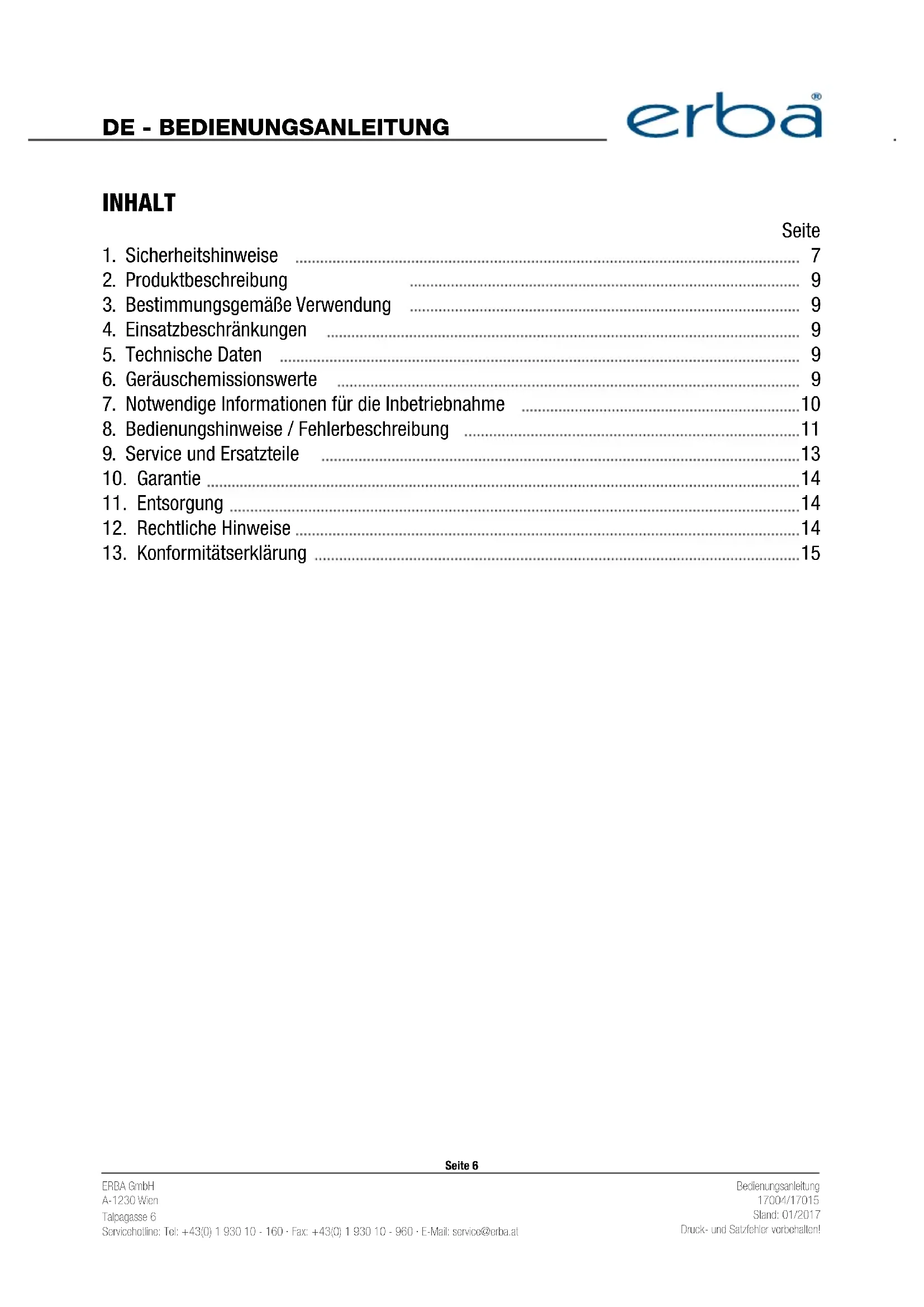

BEDIENUNGSANLEITUNG 17015 Erba

1. Sicherheitshinweise 7
2. Produktbeschreibung 9
3. Bestimmungsgemäß Verwendung 9
4. Einsatzbeschränkungen 9
5. Technische Daten 9
6. Gerauschemissionswerte 9
   7.Notwendige Informationen fur die Inbetriebnahme 10
7. Bedienungshinweise / Fehlerbeschreibung 11
8. Service und Ersatzteile 13
9. Garantie 14
10. Entsorgung 14
11. Rechtliche Hinweise 14
12. Konformitätserklung 15

Seite 6

1. SICHERHEITSHINWEISE

Bitte lesen Sie vor der Inbetriebnahme des Gerätes zu ihrer eigenen Sicherheit theses Handbuch und die allgemeinen Sicherheitshinweise gründlich durch. Wenn Sie das Gerät Dritten überlassen, legen Sie diese Gebrauchsanleitung immer bei. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachtung dieser Anleitung und den Sicherheitshinweisen entstehen.

Wenn Sie Schutzvorrichtungen entfernen, verändern oder andere bauliche Veränderungen vornehmen entfällt jegliche Haftung des Herstellers!!

■ Halten Sie ihren Arbeitsbereich sauber um Unfälle zu vermeiden.
■ Verwenden Sie das Gerät nicht in der Höhe von Zündquellen.
■ Halten Sie Kinder von ihrer Arbeitsbereich fern.
■ Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie Rohre, Heizkörper etc. um die Gefahr eines elektrischen Schlages zu minimieren.
■ Verwenden Sie das Gerät nicht in feuchter oder nasser Umgebung.
■ Tragen Sie das Gerät niemals am Stromkabel. Ziehen Sie niemals am Kabel um das Gerät auszustecken. Überprüfen Sie das Stromkabel regelmässig auf Beschädigungen.
■ Wenn Sie das Gerät im Freien verwenden, schliessen Sie es nur an speziell für Aussenwendungen geeignete Steckdosen oder Verlängerungskabel an.
■ Verwenden Sie immer geegnete Schutzkleidung und Augenschutz.
Um ein ungewoltes Anlaufen zu verhindern, vergewissem Sie sich, dass das Gerät ausgeschaltet ist, bevor Sie es anstecken.
■ Tragen Sie keine Kleidung oder Schmuckstücke, die sich aufgrund ihrer Länge im laufenden Gerät verfangen können.
■ Trennen Sie das Gerät immer vom Stromnetz wenn sie Werkzeugwechsel oder Wartungsarbeiten durchführten
Lassen Sie das Gerät niemals unbeaufsichtigt, wenn Kinder in der Nähe sind.
■ Überprüfen Sie das Gerät vor jedem Gebrauch auf Beschädigungen.
Lassen sie Ihr Gerät nur von qualifiziertem Fachpersonal reparieren und verwenden Sie nur Original-Ersatzteile.
Der Kompressor hat eine Anlaufleistung von 2 PS / 1500 W. Deshalb ist es notwendig,ihn mit 16 A/T abzusichern. Verwenden Sie wenn möglich keine Verlängerungskabel, sondern verlangern sie ggf. den Druckschauch.
Das freie Ablassen der Druckluft kann gefährlich sein. Diese Arbeitsschrift dart ausschlieblich von Fachpersonal vorgenommen werden.
Der unbenutzte Kompressor sollte in einem trockenen, verschlossenen Raum und für Kinder nicht erreichen aufbewahrt werden.
Halten Sie das Gerät sauber.

Sicherheitshinweise beim Farbspritzen

Keine Lacke oder Lösungsmittel mit einem Flammpunkt von weniger als 55^ C verarbeiten. Lacke und Lösungsmittel nicht erwärmen, da leicht entflammbar.

■ Werden gesundheitsschädliche Flüssigkeiten verarbeitet, sind zum Schutz Filtergeräte (Gesichtsmasken) erforderlich. Beachten Sie auch die von den Herstellern solcher Stoffe gemachten Angaben über Schutzmaßnahmen.
Während des Spritzvorgangs sowie im Arbeitsraum darf nicht geraucht werden. Auch Farb-dämpfe sind leicht brennbar.
■ Feuerstellen, offenes Licht oder funkenschlagende Maschinen dürfen nicht vorhanden sein bzw. betrieben werden.
■ Speisen und Getränke nicht im Arbeitsraum aufbewahren oder verziehen. Farbdämpe sind schädlich.
Der Arbeitsraum muss bigger als 30m^2 sein und es muss ausreichender Luftwechsel beim Spritzen und Trocknen gewährleistet sein. Nicht gegen den Wind spritzen. Grundsätzlich beim Verspritzen von brennbaren bzw. gefährlichen Spritzgutern die Bestimmungen der ortlichen Behörden beachten.
In Verbindung mit dem PVC-Druckschlauch keine Medien wie Testbenzin, Butylalkohol und Methylenchlorid verarbeiten (verminderte Lebensdauer).

Sicherheitshinweise beim Arbeiten mit Druckluft und Ausblaspistolen

■ Verdichter und Leitungen erreichen im Betrieb hohe Temperatoren. Berührungen führen zu Verbrennungen.
Die vom Verdichter angesaugten Gase oder Dämpfe sind frei von Beimengungen zu halten, die in dem Verdichter zu Branden oder Explosionen führen können.
■ Beim Lösener Schlauchkupplung ist das Kupplungsstück des Schlauches mit der Hand festzhalten, um Verletzungen durch den zusckschnellenden Schlauch zu vermeiden.
■ Bei Arbeiten mit der Ausblaspirote Schutzbrille tragen. Durch Fremdkörper und wegbefasene Teile können leicht Verletzungen verursacht werden.
■ Mit der Ausblaspistole keine Personen anblasen oder Kleidung am Körper reinigen

Sicherheitshinweise beim Betrieb von Druckbehältern

■ Wer einen Druckbehälter betriebt, hat diesen in einem ordnungsgemäBen Zustand zu erhalten, ordnungsgemäß zu betrieben, zu überwachen, notwendige Instandhaltungs und Instandsetzungsarbeiten unverzüglich vorzunehmen und die den Umständen nach erforderlichen Sicherheitsmaßnahmen zu treffen.
Ein Druckbehälterarf nicht betrieben werden, wenn er Mangel aufweist, durch die Beschäftigte oder Dritte gefährdet werden konnen.
Der Druckbehälter ist regelmäß auf Beschädigungen, wie z. B. Rost zu kontrollieren. Stellen Sie Beschädigungen fest, so wenden Sie sichitte an die Kundendienstwerkstatt.

Seite 8

2.PRODUKTBESCHREIBUNG

1. Ansaug-Luftfilter
2. Druckbehälter
3. Rad
   4.Öl-Schauglas
4. Sicherheitsventil
5. Druckregler
6. Schnellkupplung (geregelte Druckluft)
7. Manometer (eingestelter Druck kann abgelesen werden)

8. Drucksalter

9. Transportgriff

10. Ein-/Aus-Schalter
11. Öl-Verschlussstopfen (Öl-Einfüllöffnung)
12. Manometer (Kesseldruck kann abgelesen werden)
    14.Öl-Ablassschraube
13. Rückschlagventil
14. Standfuß
15. Entwässerungsventil
16. Überlastschalter

3. BESTIMMUNGSGEMÄSSE VERWENDUNG

Der Kompressor dient zum Erzeugen von Druckluft für druckluftbetriebene Werkzeuge.

4. EINSATZBESCHRÄNKUNGEN

Bitte beachten Sie, dass these Gerät bestimmungsgemäß nicht für den gewerblichen Einsatz konstruiert wurde. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks-oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

5. TECHNISCHE DATEN

Netzanschluss:	230 V ~ 50 Hz
Motorleistung:	2 PS / 1500 W
Kompressor-Drehzahl:	2850 U/min-1
Betriebsdruck:	max. 8 bar
Druckbehaltervolumen (17004/17015):	24 / 50 Liter
Ansaugleistung:	210 l/min.
Schallleistungspegel LWA:	93 dB (A) ± 3 dB
Schalldruckpegel LpA:	71 dB (A) ± 3 dB
Schutzart:	IP 20
Gerätegewicht:	25,7 / 33,5 kg

6. GERAUSCHEMISSIONSWERTE

Siehe Technische Daten.

Seite 9

7. NOTWENDIGE INFORMATIONEN FÜR DIE INBETRIEBNAHME

■ Überprüfen Sie das Gerät auf Transportschäden. Etwaige Schäden sofort dem Transportunternehmen melden, mit dem der Kompressor angeliefert wurde.
Vor Inbetriebnahme muss der Ölstand in der Kompressorpumpe kontrolliert werden. (Bild K)
Die Aufstellung des Kompressors sollte in der Höhe des Verbrauchers erfolgen um lange Luftleitungen und lange Zuleitungen (Verlängerungskabel) zu vermeiden.
Auf trockene und staubfreie Ansaugluft achen.
Nach dem Füllen des Kessels ist eine Abkuhlzeit des Motors von 2-5 Minuten nötig um Überlastungen zu vermeiden.

Montage der Räder (3)

Die beiliegenden Räder themselves, und D montiert werden.

Die beiliegenden Gummipuffer müssen entsprechend E montiert werden.

Montage des Luftfilters (1)

Entfernen Sie den Transportstopfen (F) mit einem Schraubendreher oderähn. und schrauben Sie den Luftfilter am Gerät fest (G).

Austausch des Öl-Verschlussstopfens (12)

Entfernen Sie mit einem Schraubendreher den Transportstopfen der Oleinfüllöffnung (H) und setzen Sie den beiliegenden Öl-Verschlussstopfen in die Oleinfüllöffnung ein.

8. BEDIENUNGSHINWEISE / FEHLERBEHEBUNG

Ein-/Aus Schalter (11)

Durch Herausziehen des roten Knopfes (11) wird der Kompressor eingeschaltet. Zum Ausschalten des Kompressors muss der rote Knopf (11) gedrückt werden. (B)

Schnellkupplung (7)

AnschlieBen:

Schieben Sie den Nippel Ihres Druckluftschlauches in die Schnellkupplung, Hülse springt automatisch nach vorn.

Trennen:

Ziehen Sie die Hülse zurück und entfern den Schlauch.

Druckeinstellung

Mit dem Druckregler (6) kann der Druck am Manometer (8) eingestellt werden. Der eingestellte Druck kann an der Schnellkupplung (7) entnommen werden.

Am Manometer (13) kann der Kesseldruck abgelesen werden. Der Druck des Behalters kann an der Schnellkupplung (15) entnommen werden.

Druckschaltereineinstellung (9)

Der Druckschalter ist werkseitig eingestellt. Einschaltdruck ca. 6 Bar Ausschaltdruck ca. 8 bar.

Überlastsicherung

Sollte es zum Auslösen der Überlastsicherung kommt, warten Sie mindestens 1 Minute, um ein Abkühlen des Motors zu erhögbaren. Stellen Sie dann die Überlastsicherung durch Betätigung des Tasters (18) wieder zurück.

Fehlerbehebung:

Kompressor lauft nicht

Ursache: Netzspannung nicht vorhanden.

Lösung: Kabel, Netzstecker, Sicherung und Steckdose überprüfen.

Ursache: Netzspannung zu niedrig.

Lösung: Zu lange Veränderungskabel vermeiden. Veränderungskabel mit ausreichendem Aderquer schritt verwenden (mind. 2,5 mm 2).

Ursache: AuBentemperatur zu niedrig.

Lösung: Nicht unter +5^ C AuBentemperatur betreiben.

Ursache: Motor überhitzt.

Lösung: Motor abkühlen setzen ggf. Ursache der Überhitzung beseitigen.

Kompressor lauft, jedoch kein Druck

Ursache: Rückschlagventil undicht.

Lösung: Rückschlagventil austauschen.

Ursache: Dichtungen kaputt.

Lösung: Dichtungen überprüfen, kaputte Dichtungen bei einer Fachwerkstatt ersetzen halten.

Ursache: Entwässerungsventil undicht.

Lösung: Schraube per Hand nachziehen. Dichtung auf der Schraube überprüfen, ggf. ersetzen.

Kompressor lauft, Druck wird am Manometer angezeigt, jedoch Werkzeuge laufen nicht

Ursache: Schlauchverbindungen undicht.

Lösung: Druckluftschlauch und Werkzeuge überprüfen, ggf. austauschen.

Ursache: Schnellkupplung undicht.

Lösung: Schnellkupplung überprüfen, ggf. ersetzen.

Ursache: Zu-IDruck am Druckregler eingestellt.

Lösung: Druckregler weiter aufdrehen oder Schlauch mit der Kupplung für umgeregelten Kesseldruck verbinden.

9. SERVICE UND ERSATZTEILE

Kondenswasser

Das Kondenswasser ist täglich durch Öffnen des Entwässerungsventils (17) (Bodenseite des Druckbehälters) abzulassen (Bild N). Das Kondenswasser aus dem Druckbehälter enthalt Ölrückstände. Entsorgen Sie das Kondenswasser umweitgerecht bei einer entsprechenden Sammelstelle.

Sicherheitsventil

Das Sicherheitsventil ist auf den hochstzulässigen Druck des Druckbehalters eingestellt.

Es ist nicht zulässig, das Sicherheitsventil zu verstellen oder dessen Plombe zu entfernen.

Damit das Sicherheitsventil im Bedarfsfall richtig Funktioniert, sollte es von Zeit zu Zeit betätig werden. Ziehen Sie so stark am Ring, bis die Druckluft hörbar abbläst. Anschließend setzen Sie den Ring wieder los.

Ölstand kontrollieren

Der Ölstand muss auf dem Schauglas (4) zwischen dem roten Ölstandskontrollpunkt und dem oberen Rand des Schauglases sightbarsein.

Ölwechsel

Empfohlenes Öl: SAE 15W/40 oder gleichwertiges. Die Erstfüllung soll nach 100 Betriebsstunden gewechselt werden. Danach ist alle 500 Betriebsstunden das Öl abzulassen und neues nachzufullen. Schalten Sie den Motor ab undziehen Sie den Netzstecker aus der Steckdose. Nachdem Sie den eventuell vorhandenen Luftdruck abgelassen haben, konnen Sie die Öl-Ablassschraube (14) an der Verdichterpumpe herausschrauben. Damit das Öl nicht unkontrolliert hersauslauf, halten Sie eine petite Blechrinne darunter und fangen Sie das Öl in einem Behälter auf. Falls das Öl nicht vollständig hersauslauf, empfehlen wir den Kompressor ein weniger zu neigen. Das Altöl entsorgen Sie bei einer entsprechenden Annahmestelle für Altöl.

Ist das Öl Herausgelaufen, setzen Sie die Öl- Ablassschraube (14) wieder ein. Fülten Sie das neue Öl in die Öleinfüllöffnung (12) ein, bis der maximale Fullstand erreicht ist (Bild K). Anschließend setzen Sie den Öl-Verschlussstopfen (12) wieder ein.

Reinigen des Ansaugfilters

Der Ansaugfilter verhindert das Einsagen von Staub und Schmutz. Es ist notwendig, diesen Filter mindestens alle 300 Betriebsstunden zu reinigen. Ein verstopfter Ansaugfilter vermindert die Leistung des Kompressors erheblich. Entfernen Sie den Filter vom Kompressor, indem Sie die Flügelschraube am Luftfilter losen. Nun können Sie den Filter aus den beiden Kunststoffgehäusehälften entnehmen, ausklopfen und mit Druckluft bei niedrigem Druck (ca. 3 bar) ausblasen und anschließend wieder einsetzen.

10. GARANTIE

Auf alle Waren 6 Monate Garantie. Wichtig,itte Verkaufsbeleg (Kassabon, Faktura, usw.) im Original oder Kopie beilegen. Ohne Verkaufsbeleg leisten wir keine Garantie. These Garantiedeckt alle Herstellungs- oder Materialmengel ab. Folgendes ist von der Garantie ausgenommen:

1. Schaden/Mangel aus normaler Abnutzung
2. Verschleibeile (Lager, Bürsten, Kabel, Stecker, Zubehor, etc.)
3. Schäden/Mängel, die aus nicht bestimmungsgemäß二者. unsachgemäßer Handhabung, durch Unfall oder durch Veränderungen die am Gerät und dessen Sicherheitsvorrichtungen vorgenommen wurden resultieren
4. Schäden/Mängel unsachgemäß er und/oder unzureichender Wartung/Reinigung
5. Schäden/Mängel die durch Dritte (unbefugte Personen) verursacht wurden
6. Geräte die nicht im Originalzustand returniert wurden (zB. zerlegt wurden)
7. Schäden/Mängel{jedweder Ursache, die nach Ablauf der Garantiefrist bzw. der gesetzlichen Gewährleistungsfrist entstanden sind

11. ENTSORGUNG

Das Produkt befindet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und wiederverwendbar oder kann wieder dem Rohstoffkreislauf zugeführten werden. Das Gerät und dessen Zubehör bestehen aus verschiedene Materialien, wie z.B. Metalle, Kunststoffe, Flüssigkeiten, Öle, etc. Führten Sie defekte Bauteile der Sondermullentsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach.

12. RECHLICHE HINWEISE

Alle Rechte vorbehalten. Dieses Handbuch ist urheberrechtlich geschützt. Vervielfältigung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten.

Seite 14

KONFORMITÄTSERKLÄRUNG DECLARATION OF CONFORMITY

Modelle/models: 17004 Kompressor V - 210/8/24 17015 Kompressor V - 210/8/50

ERBA GmbH, Talpagasse 6, 1230 Wien, erklärart hiermit dass das angeführte Modell den folgenden CE/RoHS Qualitätsstandards, Prüfungen und maßgeblichen Sicherheitsanforderungen entspricht:

Maschinenrichtline: 2006/42/EC
Elettromagnetische Verträgelichkeitsrichtlinie: 2004/108/EC
Outdoorrichtlinie: 2000/14/EC + 2005/88/EC
ROHS: 2002/95/EC

• EN 60204-1:2006+A1:09
• EN 1012-1:2010
  -AfPS GS 2014:01 PAK
• EN 61000-6-1:2007
• EN 61000-6-3:2007/A1:2011
• EN 61000-3-2:2014
• EN 61000-3-3:2013

Wien, 01.12.2016

Technischer Koordinator

ERBA GmbH, Talpagasse 6, 1230 Wien, Austria

Seite 15
