Type de ponceuse	Ponceuse orbitale
Puissance	350 W
Vitesse à vide	12 000 tr/min
Diamètre de la base	125 mm
Système de fixation des abrasifs	Auto-agrippant
Poids	1,2 kg
Niveau de vibration	2,5 m/s²
Niveau sonore	82 dB(A)
Utilisation recommandée	Ponçage de surfaces en bois, métal et plastique
Accessoires inclus	Papier abrasif, sac à poussière
Maintenance	Nettoyage régulier du filtre à poussière
Consignes de sécurité	Utiliser des lunettes de protection et un masque anti-poussière
Garantie	2 ans

FOIRE AUX QUESTIONS - DS501AC Vonroc

Comment changer le papier abrasif sur la ponceuse Vonroc DS501AC ?

Pour changer le papier abrasif, éteignez la ponceuse et débranchez-la. Retirez le papier abrasif usé en le tirant doucement. Alignez le nouveau papier abrasif sur les crochets ou les velcros de la base de la ponceuse et appuyez fermement pour le fixer.

Pourquoi ma ponceuse Vonroc DS501AC ne démarre-t-elle pas ?

Vérifiez d'abord que la ponceuse est correctement branchée. Assurez-vous que le cordon d'alimentation n'est pas endommagé. Si elle ne démarre toujours pas, vérifiez le interrupteur marche/arrêt ou contactez le service client.

Comment nettoyer ma ponceuse Vonroc DS501AC après utilisation ?

Après utilisation, débranchez la ponceuse. Utilisez un chiffon doux pour enlever la poussière et les débris de la surface. Pour un nettoyage en profondeur, retirez le bac à poussière et videz-le, puis nettoyez-le à l'eau savonneuse si nécessaire.

Quel type de papier abrasif puis-je utiliser avec la ponceuse Vonroc DS501AC ?

La ponceuse Vonroc DS501AC est compatible avec des papiers abrasifs de grain varié selon le travail à réaliser. Il est recommandé d'utiliser des papiers abrasifs de la même taille que la base de la ponceuse, généralement de 125 mm.

Comment régler la vitesse de la ponceuse Vonroc DS501AC ?

La ponceuse Vonroc DS501AC dispose d'un variateur de vitesse. Tournez le bouton de réglage de la vitesse situé sur le dessus de la machine pour ajuster la vitesse en fonction du matériau à poncer.

Comment puis-je éviter la surchauffe de ma ponceuse ?

Pour éviter la surchauffe, ne laissez pas la ponceuse fonctionner longtemps sans pause. Alternez les sessions de ponçage et laissez la machine refroidir si vous remarquez qu'elle devient chaude au toucher.

Est-il normal que ma ponceuse fasse du bruit pendant le fonctionnement ?

Un certain niveau de bruit est normal lors de l'utilisation de la ponceuse. Cependant, si vous entendez des bruits inhabituels, tels que des grincements ou des vibrations excessives, arrêtez la machine et vérifiez qu'il n'y a pas de pièces desserrées ou endommagées.

La ponceuse Vonroc DS501AC peut-elle être utilisée pour poncer des surfaces en bois ?

Oui, la ponceuse Vonroc DS501AC est conçue pour poncer des surfaces en bois, ainsi que d'autres matériaux. Assurez-vous d'utiliser le bon papier abrasif pour obtenir les meilleurs résultats.

Que faire si le bac à poussière ne reste pas en place ?

Vérifiez que le bac à poussière est correctement fixé à la ponceuse. S'il est endommagé ou usé, remplacez-le par un nouveau bac à poussière compatible avec la Vonroc DS501AC.

MODE D'EMPLOI DS501AC Vonroc

En plus des averissements de sécurité suivants, veuillez également dire les averissements de sécurité additionnels ainsi que les instructions. Le non-respect des averissements de sécurité et des instructions peut entrainer une décharge électrique, un incendie et/ou des blessures graves. Veuillez conserver les averissements de sécurité et les instructions pour consultation ultérieure.

Les symboles suivants sont utilisés dans le manuel d'utilisation ou apposés sur le produit:

Lisez le manuel d'utilisation.

Signale un risque de blessures, un danger mortel ou un risque d'endommagement de l'outil en cas de non-respect des instructions de ce manuel.

Risque d'électrocution.

Variateur électronique de vitesse.

Portez des lunettes de protection.
Portez une protection auditive.

ez un masque anti-poussière.

Machine de classe II - Double isolation - Vou n'avez pas besoin de prise avec mise à la terre.

Le produit est conforme aux normes de sécurité applicables des directives européennes.

CONSIGNES GENÉRALES DE SECURITÉ

RITISSEMENT! Veuillez dire l'intégrité des avertissements de sécurité et des instructions. Le nonrespect de toutes les instructions indiquées ci dessous peut entraîner un risque de choc électrique, d'incendie et/ou de blessures graves.

Conservez ces instructions.

Le terme "appareil électrique" mentionné dans tous les avertissements ci dessous se rapporte à un apparéil électrique qui se branche au réseau électrique (grace à un cable d'alimentation) ou à un

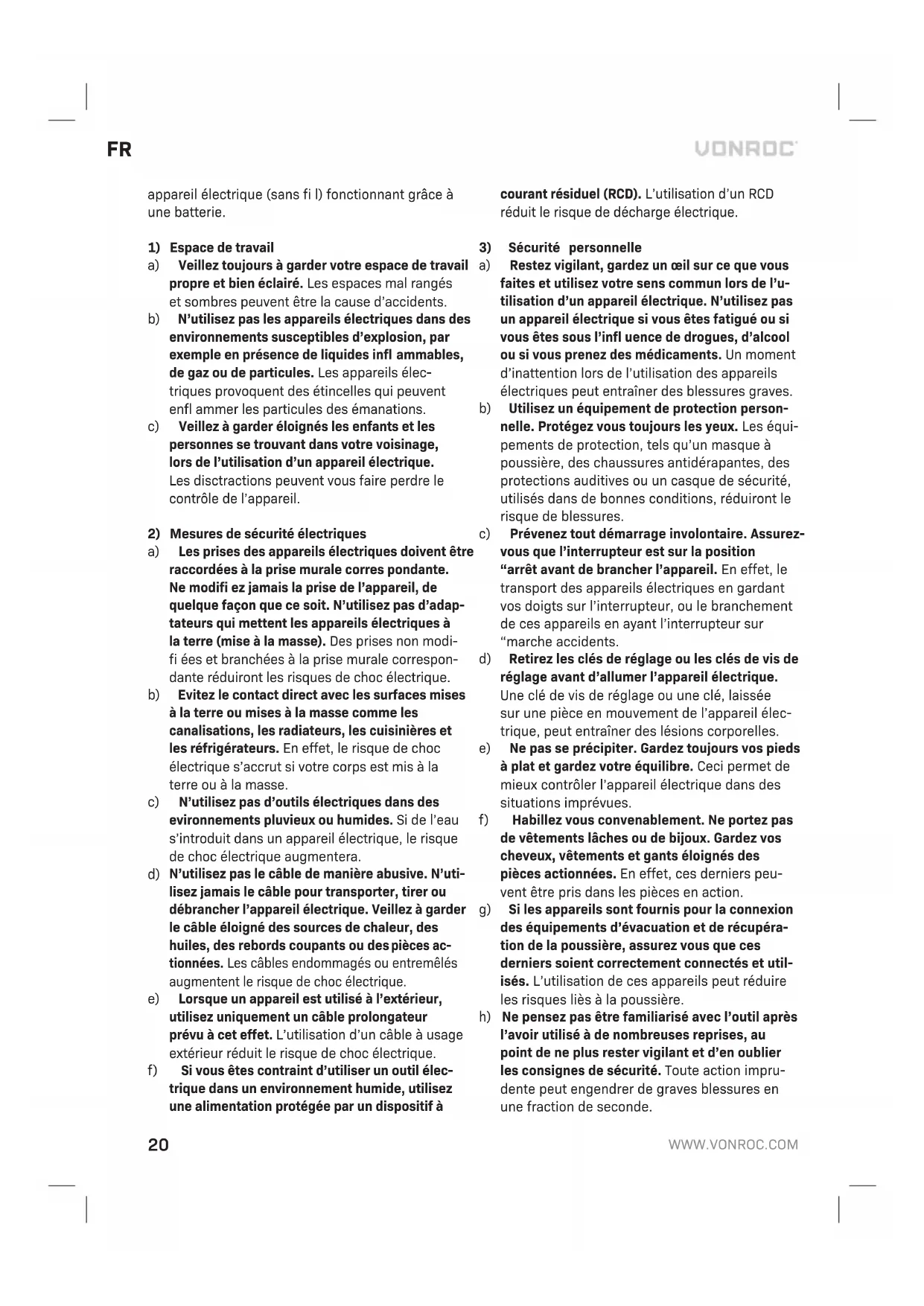

appareil électrique (sans fi l) fonctionnant grâce à une batterie.

1) Espace de travail
a) Veiliez toujours à garder votre espace de travail propre et bien éclairé. Les espaces mal ranges etsons peuvent être la cause d'accidents.
b) N'utilisez pas les apparêils électriques dans des environnementes susceptibles d'explosion, par exemple en présence de liquides infl immables, de gaz ou de particules. Les apparêils électriques provoquent des étincelles qui peuvent enfl ammer les particules des émanations.
c) Veillez à garder éloignés les enfants et les personnes se trouvant dans votre voisinage, lors de l'utilisation d'un apparéil électrique. Les disctractions peuvent vous faire perdre le contrôle de l' apparéil.
2) Mesures de sécurité électriques
a) Les prises des apparèils électriques doivent être raccordées à la prise murale corres pondante. Ne modifi ez jamais la prise de l'appareil, de chaque façon que ce soit. N'utilise pas d'adaptateurs qui mettent les apparèils électriques à la terre (mise à la masse). Des prises non modifiées et branchées à la prise murale correspondante réduiront les risques de chocoléctrique.
b) Evitez le contact direct avec les surfaces mises à la terre ou mises à la masse comme les canalisations, les radiateurs, les cusinières et les réfrigerateurs. En effet, le risque de chocolélectrique s'accrut si votre corps est mis à la terre ou à la masse.
c) N'utilise pas d'outils electriques dans des environnements pluvieux ou humides. Si de l'eau s'introduit dans un appeareil electrique, le risque de chic electrique augmentera.
d) N'utilisez pas le cable de manière abusive. N'utilisez jamais le cable pour transporter, tirer ou débrancher l'appareil électrique. Veillez à garder le cable éloigné des sources de chaleur, des huiles, des rebords coupants ou des pieces actionnées. Les cables endommages ou entremelés augmentent le risque de chocoléctrique.
e) Lorsque un apparéil est utilisé à l'extérieur, utilisez uniquement un cable prolongateur prévu à cet effet. L'utilisation d'un cable à usage extérieur réduit le risque de chocolélectrique.
f) Si vous étés contraint d'utiliser un outil élec-trique dans un environnement humide, utilisez une alimentation protégée par un dispositif à

courant résiduel (RCD). L'utilisation d'un RCD réduit le risque de décharge électrique.

3) Sécurité personnelle
a) Restez vigilant, gardez un oeil sur ce que vous faites et utilisez vos sens commun lors de l'utilisation d'un apparéil électrique. N'utilise pas un apparéil électrique si vous étés fatigué ou si vous étés sous l'infl uence de drogues, d'alcool ou si vous prenez des médicaments. Un moment d'inattention lors de l'utilisation des apparéils électriques peut entraîner des blessures graves.
b) Utilisez un équipement de protection personnelle. Protégéz vous toujours les yeux. Les équipements de protection, tels qu'un masque à poussière, des chaussures antidérapantes, des protections auditives ou un casque de sécurité, utilisés dans de bonnes conditions, réduiront le risque de blessures.
c) Prévenez tout démarrage involontaire. Assurez-vous que l'interrupteur est sur la position "arrêt avant de brancher l'appareil. En effet, le transport des apparciels électriques en gardant vos doigs sur l'interrupteur, ou le branchement de ces apparciels en ayant l'interrupteur sur "marche accidents.
d) Retirez les clés de réglage ou les clés de vis de réglage avant d'allumer l'appareil électrique. Une clé de vis de réglage ou une clé, laissée sur une piece en mouvement de l'appareil électrique, peut entraîner des lésions corporelles.
e) Ne pas se précipiter. Gardez toujours vos pieds à plat et gardez votre équilibre. Ceci permet de derniers contrôle l'appareil électrique dans des situations imprévues.
f) Habillesz vous convenablement. Ne portez pas de vêtements lâches ou de bijoux. Gardez vos cheveux, vêtements et gants éloignés des pièces actionnées. En effet, ces derniers peuvent être pris dans les pièces en action.
g) Si les apparèils sont fournis pour la connexion des équipements d'évacuation et de récapération de la poussière, assurez vous que ces derniers soient correctement connectés et utilisés. L'utilisation de ces apparèils peut réduire les risques liés à la poussière.
h) Ne pensez pas etre familiarise avec l'outil apres I'avoir utilise a de nombreuses reprises, au point de ne plus rester vigilant et d'en oublier les consignes de sécurité. Toute action imprudente peut engenderre de graves blessures en une fraction de seconde.

4) Utilisation et entretien d'un appeareil electrique

a) Ne forcez pas l'appareil electrique. Utilisez l'ap pareil electrique ajustat pour votre application. Un apparéil electrique correcte lement choisi assurera un meilleur travail et un travail sans danger, au rythme auquel il a été concu.

b) N'utilisez pas l'appareil electrique si l'interrupteur marche/arrêt ne fonctionne pas. Un appareil electrique qui ne peut pas etre commandé par l'interrupteur de contrôle est dangereux et doit etre réparé.

c) Débranche la prise du bloc d'alimentation avant d'effectuer des réglages, de changer des accès soires, ou de ranger les appreils élec triques. Ces mesures de sécurité préventives réduiront le risque de démarrage involontaire de l'appareil électrique.

d) Rangez les apparêils électriques arrêtés hors de la portée des enfants et ne laissez aucune personne, non familiarisée avec l'outil ou ces instructions, utiliser l'appareil électrique. Les apparêils électriques sont dangereux entre les mains d'utilisateurs non formés.

e) Entretenez les apparéils électriques. Verifi ez tout défaut d'alignement et l'enchâinement des pièces actionnées, la rupture de ces dernières, et les autres conditions qui peuvent affecter le fonctionnement des apparéils électriques. En cas de dommages, faites réparer l'appareil électrique avant de le réutiliser. Nombreux sont les accidents provoqués par des apparéils électriques mal entretenus.

f) Veillez à garder les outils coupants aiguises et propres. Des outils coupants correctement entreus avec des lames aiguises sont moins susceptibles de se bloquer et sont plus facies à contrôler.

g) Utilisez l'appareil électric, les accessoires et les embouts, etc., conformément à ces instructions et de la manière prévue pour le type spécifique que de l'appareil électric, enPNANT en compte les conditions de travail et le travail a effctuer. L'utilisation de I'appareil électric dans des applications differentes de celles prévues peut entrainer des situations dangereuses.

h) Gardez les poignées et les surfaces de pré hension séches, propres et exemples d'huile et deGRAisse.Des poignées et des surfaces de préhension glissantes ne permettent pas de manipuler et de contrôler l'outil correctement en cas de situations inattendues.

5) Maintenance
a) L'entretien de votre outil électrique doit être confié à un réparateur qualifié qui utilise uniquement des pieces de rechange identiques aux pieces d'origine. Cela permet d'assurer la sécurité de l'outil électrique.

AVERTISSEMENTS DE SECURITE ADDITIONNELS

N'utilisez pas de disque de ponçage surdimensionné et respecter les indications du fabricant relatives à la taille des disques de ponçage.
Les disques de ponçage qui dépassent du plateau peuvent provoquer des blessures, ils peuvent se bloquer, se déchirer et provoquer un recul brutal.
Le ponçage de peintures au plomb est déconseillé. L'enlèvement de peintures au plomb est une opération réservée à un spécialiste.
- Ne traitez jamais de matériaux d'ou pourrait se dégager des substances dangereuses pour la santé (l'amiate par exemple). Prenez des mesures de protection si le travail risque de générer des poussières dangereuses pour la santé, infiammables ou explosives. Portez des masque anti-poussière. Utilisez des installations d'aspiration.
Le ponçage de panneaux de carton-platre ou de platre peut provoquer une accumulation d'électricité statique au niveau de l'outil. Pour aspirer, n'utilise que des aspirateurs reliés à la terre.
- Ne travailliez pas sur des matériaux contenant de l'amiate. L'amiate est considéré comme carcinogène.
- N'utilise pas la machine pour poncer des pieces à ouvrer contenant du magnésium.
- Portez des lunettes de protection. Portez une protection auditive. Si nécessaire, utilisez autres équipements de protection: gants de sécurité, chaussures de sécurité, etc.
Tenez la machine par les surfaces de poignée isolées lorsque l'accessoire peut toucher descablages cachés ou le cordon secteur. Si l'accessoire touche un fi sous tension, les pieces métalliques exposées de la machine peuvent également être sous tension. Risque d'électrocution.
- Faites très attention en ponçant des surfaces peintes.
- Avant l'usage, retirez tous les clous et autres objets métalliques de la pierce à ouvrer.
Assurez-vous que la pièce à ouvrer est correctement soutenue ou fi xée.

FR

Utilisez uniquement du papier de ponçage adapté à cette machine.
Utilisez uniquement du papier de ponçage aux dimensions correctes. Veillez à ce que le papier de ponçage soit correctement monté.
- Vérifi ez le papier de ponçage avant chaque utilisation. N'utilise pas un papier de ponçage, use par un usage prolongé.
- Ne posez jamais la machine sur une table ou un établi sans l'avoir mise hors tension.

Sécurité électrique

Vérifi ez que la tension d'alimentation correspond à la tension nominale indiquée sur la plaque signalétique.

• N'utilisez pas la machine si le cable secteur ou la fi che secteur est endommagé.
  Utilisez uniquement des rallonges adaptées à la puissance nominale de la machine et d'une section minimum de 1,5mm^2 . Si vous utilisez une bobine de rallonge, déroulez toujours complètement le cable.

La machine est conçue pour poncer les murs et les pla fonds, pour poncer les cloisons sèches lissées, pour enlever la peinture, le papier peint et les restes d'adhésif L'utilisation de disques de tronconnage, à dégrossir, disques de meulage à évientail ou de brosses à crins métalliques n'est pas permise. La machine ne convient pas au traitement d'objets contenant de l'amiate. Une utilisation incorrecte peut endommager l'outil.

SPECIFICATIONS TECHNIQUES

N° de modèle DS501AC
Tension 230-240V~
Fréquence 50 Hz
Puissance 750 W
Vitesse à vide 1500-2700/min
Diamètre patin de ponçage Ø 175 mm
Diamètre papier abrasif Ø 180 mm
Poids	2,2 kg
Pression acoustique LPA	74+3 dB(A)

Puissance acoustique \( {\mathrm{L}}_{\mathrm{w}\Delta } \)	\( {85} + 3\mathrm{\;{dB}}\left( \mathrm{A}\right) \)
vibration	\( 3,{84} + 1,5\mathrm{\;m}/{\mathrm{s}}^{2} \)

Portez une protection auditive.

Niveau de vibrations

Le niveau des vibrations émises, indiqué dans ce manuel, a été mesure conformément à la procédure décrite par la norme EN60745. Il peut être utilisé pour comparer deux outils ou pour réaliser une estimation préalable de l'exposition aux vibrations lors de l'utilisation de l'outil pour les applications mentionnées.

L'utilisation de l'outil dans d'autres applications ou avec des accessoires différents ou mal entretenus peut considérablement augmenter le niveau d'exposition.
- La mise hors tension de l'outil et sa non-utilisation pendant qu'il est allumé peuvent considérablement réduire le niveau d'exposition.

Protégez-vous contre les effets des vibrations par un entretien correct de l'outil et de ses accessoires, en vous échauffant les mains et enOrganisant vos rhythes de travail.

DESCRIPTION

Les nombres dans le texte se rapportent aux schémas de la page 2.

Fig. A

1. Interrupteur Marche/Arrêt
2. Poignée arrête
3. Bouton de verrouillage
4. Mollette de réglage de la vitesse
5. Poignée latérale
6. Port d'extraction des poussières
7. Mollette de réglage de la puissance d'aspiration
8. Point de raccordement de la poignee laterale
9. Couvercle avant amovable
10. Cache du patin de ponçage
11. Patin de punçage
12. Papier abrasif
13. Tuyau à poussière
14. Support de la clé à six pans

3. MONTAGE

Avant le montage, mettez toujours la machine hors tension et débranche la fi che de la prise secteur.

Installer la poignée latérale (Fig. A)

• La poignée latérale (5) peut être visée dans l'un des deux points de raccordement prévus pour elle (8).

Utiliser le système d'extraction des poussieres (Fig. A, C)

Il est fortement recommendé d'utiliser la machine avec le tuyau à poussière et le sac à poussière, api n d'assurer une extraction optimale des poussières.

• Enoncez le tuyau à poussière (13) sur le raccord d'extraction (6), comme illustré par la fi gure C.
  Assurez-vous que le sac a poussière est bien installé sur le tuyau à poussière. Le sac a poussière est équipé d'une sangle de transport qui permet à l'utilisateur de porter le sac pendant qu'il utilise l'outil.

Remarque: le sac à poussière doit être vidé lorsqu'il est moitié-plain afin n que l'extraction des poussières reste optimale.

Installer et retiree le papier abrasif (Fig. B)

Tenez la machine sur le cote ou à l'envers, comme illustré par la Fig. B
- Installez un papier abrasif (12) avec la bonne grosseur de grains sur le patin de ponçage (11). Assurez-vous que les trous du papier abrasif (12) correspondent aux trous du patin de ponçage (11).
Pour retirer le papier abrasif (12), soulevez-le simplement du patin de puncage (11).

Remarque: Utilisez un papier abrasif à gros grains pour les ponçages grossiers de surfaces irrégulées. Utilisez un papier abrasif à grains moyens pour supprimer les rayures restantes après le passage du papier à gros grains. Utilisez un papier abrasif fin pour les fi nitions de surfaces.

Remplacer le patin de punçage (Fig. A)

N'installez sur la machine que des patins de ponçage spécifique es par le fabricant.

Retirer le patin de ponçage:

1. Retirez le papier abrasif (12) du patin de ponçage (11).
2. Insérez la clé à six pans fournie dans le boulon situé sur le patin de ponçage (11).
3. Tout en maintainant fermement le patin de ponçage (11), tournez la clé dans le sens inverse des aiguilles d'une montre pour desserrer le boulon à six pans.
4. Le patin de ponçage (11) peut alors être retire.

installer le patin de ponçage:

1. Positionnez le patin de punçage (11) sur la machine.
2. Insérez le boulon dans le patin de ponçage (11) et insérez la clé à six pans dans le boulon.
3. Tout en maintenance fermement le patin de ponçage (11), tournez la clé dans le sens des aiguilles d'une montre pour serrer le boulon à six pans.

4. FONCTIONNEMENT

Mise en marche et arrêt (Fig. A)

Pour allumer la machine, appuyez sur le bouton de verrouillage (3), puis sur l'interrupteur marché / arrêt (1).
Pourmettre lamachinemonfonctionnement continu,enforcez l'interrupteur marche/arrêt (1) sans le relacher et appuyez sur le bouton de verrouillage (3).
Pour arreter la machine en fonctionnement continu, appuyez encore une fois sur l'interrupteur marche/arrêt (1).
Pour arreter la machine, relâchez l'interrupteur marche/arrêt (1).

Remarque: Il est recommandé de laisser le moteur tourner pendant un court laps de temps après le ponçage afin que la poussière restante puisse être recupérée dans le sac.

Réglage de la vitesse (Fig. A)

La vitesse requise peut être ajustée à l'aide des touches Roue de réglage de vitesse (4). Également pendant le fonctionnement la vitesse de rotation peut être ajustée.

Pour augmenter la vitesse, tournez la vitesse bouton de réglage (4) dans le sens des aiguilles d'une montre.
Pour diminuier la vitesse, tournez la vitesse bouton de réglage (4) dans le sens anti-horaire.

Les vitesses requises dépendent du matériel et peut être déterminé par des tests pratiques.

Réglage de la puissance d'aspiration (Fig. A)

La machine est équipée d'un système d'extraction autonome de la poussière, qui permet de récapérer la poussière de la surface de travail dans le sac à poussière, pour vous aider à garder un environnement de travail propre et sain. La puissance d'aspiration peut être régée en tournant la mollette de réglage de la puissance d'aspiration (7).

Pour augmenter la puissance d'aspiration, tournez la mollette de réglage (7) dans le sens des aiguilles d'une montre.
Pour réduire la puissance d'aspiration, tournez la mollette de réglage (7) dans le sens inverse des aiguilles d'une montre.

Remarque: le système d'extraction ne fonctionne que quand l'outil est en marche.

Ponçage pres des bords (Fig. A)

Le Couvercle avant amovable (9) du Cache du patin de ponçage (10) peut être retire, permettant ainsi un ponçage pres des bords. Pourrirer le couvercle avant, faites glisser le Couvercle avant amovable (9) vers le bas. Pour remonter le couvercle, faites simplement glisser le Couvercle avant amovable (9) vers le haut.

Conseils pour une utilisation optimale

• Maintenez fermement la machine à deux mains.
• Mettez la machine en marche.
• Placez le patin de ponçage avec le papier de ponçage sur la pierce à ouvrer.
• Déplacez lentement la machine sur la pièce à ouvrer en appuyant fermement le patin de ponçage dessus.
• N'exerce pas de pression excessive sur la machine. Laissez la machine faire le travail.
• Éteignez la machine et attendez son immobilisation totale avant de la reposer.

5. ENTRETIEN

bus voulez professionnel à des travaux d'entretien sur le mécanisme, mettez la machine hors secteur.

Nettoyez le corps de la machine régulierement au moyen d'un chiffon doux, de préférence après cha

que utilisation. Verifi ez que les ouvertures d'atriation ne sont pas obstruées ni sales. Utilisez un chiffon doux légèrement humidifi é avec de la mousse de savon pour nettoyer les taches persistantes.

N'utilisez pas de produits de nettoyage tels que l'essence, l'alcool, l'ammoniac, etc.; ces produits peuvent endommager les parties synthétiques.

ENVIRONNEMENT

équipements électroniques ou

electriques defectueux ou destinés à être mis au rebut doivent être déposés aux points de recyclage appropriés.

Uniquement pour les pays de l'UE

Ne jetez pas les outils électriques avec les déchets domestiques. Selon la Directive européen 2012/19/CE relative aux déchets d'équipements électriques et Electroniques et sa mise en œuvre dans le droit national, les outils électriques hors d'usage doivent être collectés séparément et mis au rebut de manière écologique.

GARANTIE

Les produits VONROC sont développés aux plus hauts standards de qualité et ils sont garantis contre les défauts de pieces et de main d'oeuvre pendant la durée légale stipulée à partir de la date d'achat d'origine du produit. En cas d'une quelconque panne du produit pendant cette durée qui serait due à un dernier matériel et/ou de main d'oeuvre, contactez directement VONROC.

Les circonstances suivantes ne sont pas prises en charge par la garantie:

Des réparations ou alterations ont été effectues ou tentées sur la machine par un centre de réparation non agréé.
L'usurenormale.
L'outil a eté maltraite, mal utilise ou mal entretenu.
Des pieces détachées non d'origine ont été utilisées

Ceci constitue l'unique garantie accordee par la société explicitement ou implicitement. Il n'existe aucune autre garantie, explicite ou implicite, qui peut s'etendre au dela du contenu ici present, y compris les garanties marchandes ou d'adaptation a des fi ns particulieres. En aucun cas VONROC ne sera tenu

responsible de dommages accidentels ou consécu-tifs. Les solutions proposées par les revendeurs devront se limiter à la réparation ou le remplacement des éléments ou pieces non conformes.

Le produit et le manuel d'utilisation sont sujets à modifi cations. Les spécifi cations peuvent changer sans préavis.
