MANUALE UTENTE DS501AC Vonroc

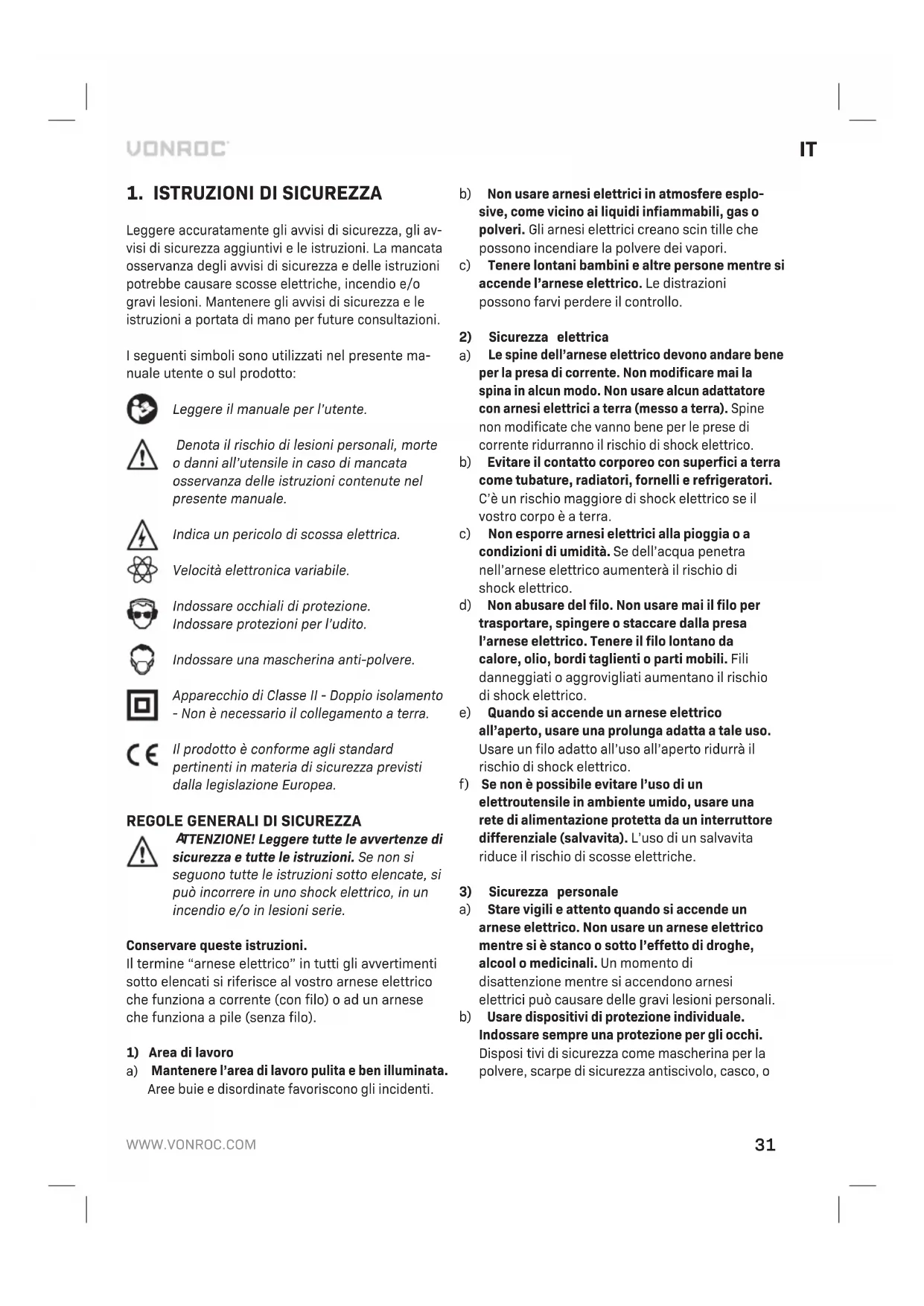

Traduzione delle istruzioni originali 31

Leggere accuratamente gli avvisi di sicurezza, gli av- visi di sicurezza aggiuntivi e le istruzioni. La mancata osservanza degli avvisi di sicurezza e delle istruzioni potrebbe causare scosse elettriche, incendio e/o gravi lesioni. Mantenere gli avvisi di sicurezza e le istruzioni a portata di mano per future consultazioni. I seguenti simboli sono utilizzati nel presente ma- nuale utente o sul prodotto: Leggere il manuale per l’utente. Denota il rischio di lesioni personali, morte o danni all’utensile in caso di mancata osservanza delle istruzioni contenute nel presente manuale. Indica un pericolo di scossa elettrica. Velocità elettronica variabile. Indossare occhiali di protezione. Indossare protezioni per l’udito. Indossare una mascherina anti-polvere. Apparecchio di Classe II - Doppio isolamento - Non è necessario il collegamento a terra. Il prodotto è conforme agli standard pertinenti in materia di sicurezza previsti dalla legislazione Europea.

TTENZIONE! Leggere tutte le avvertenze di sicurezza e tutte le istruzioni. Se non si seguono tutte le istruzioni sotto elencate, si può incorrere in uno shock elettrico, in un incendio e/o in lesioni serie. Conservare queste istruzioni. Il termine “arnese elettrico” in tutti gli avvertimenti sotto elencati si riferisce al vostro arnese elettrico che funziona a corrente (con filo) o ad un arnese che funziona a pile (senza filo).

Mantenere l’area di lavoro pulita e ben illuminata. Aree buie e disordinate favoriscono gli incidenti. b) Non usare arnesi elettrici in atmosfere esplo- sive, come vicino ai liquidi infiammabili, gas o polveri. Gli arnesi elettrici creano scin tille che possono incendiare la polvere dei vapori. c) Tenere lontani bambini e altre persone mentre si accende l’arnese elettrico. Le distrazioni possono farvi perdere il controllo.

2) Sicurezza elettrica

Le spine dell’arnese elettrico devono andare bene per la presa di corrente. Non modificare mai la spina in alcun modo. Non usare alcun adattatore con arnesi elettrici a terra (messo a terra). Spine non modificate che vanno bene per le prese di corrente ridurranno il rischio di shock elettrico. b) Evitare il contatto corporeo con superfici a terra come tubature, radiatori, fornelli e refrigeratori. C’è un rischio maggiore di shock elettrico se il vostro corpo è a terra. c) Non esporre arnesi elettrici alla pioggia o a condizioni di umidità. Se dell’acqua penetra nell’arnese elettrico aumenterà il rischio di shock elettrico. d) Non abusare del filo. Non usare mai il filo per trasportare, spingere o staccare dalla presa l’arnese elettrico. Tenere il filo lontano da calore, olio, bordi taglienti o parti mobili. Fili danneggiati o aggrovigliati aumentano il rischio di shock elettrico. e) Quando si accende un arnese elettrico all’aperto, usare una prolunga adatta a tale uso. Usare un filo adatto all’uso all’aperto ridurrà il rischio di shock elettrico. f) Se non è possibile evitare l’uso di un elettroutensile in ambiente umido, usare una rete di alimentazione protetta da un interruttore differenziale (salvavita). L’uso di un salvavita riduce il rischio di scosse elettriche.

3) Sicurezza personale

a) Stare vigili e attento quando si accende un arnese elettrico. Non usare un arnese elettrico mentre si è stanco o sotto l’effetto di droghe, alcool o medicinali. Un momento di disattenzione mentre si accendono arnesi elettrici può causare delle gravi lesioni personali. b) Usare dispositivi di protezione individuale. Indossare sempre una protezione per gli occhi. Disposi tivi di sicurezza come mascherina per la polvere, scarpe di sicurezza antiscivolo, casco, o32

protezioni per le orecchie usate nelle appropriate condizioni, ridurranno le lesioni personali. c) Prevenire l’avvio accidentale. Assicurarsi che l’interruttore sia spento prima di collegarsi. Trasportare elettroutensili tenendo il dito sull’interruttore di accensione o dare corrente ad elettroutensili con l’interruttore acceso può dare luogo a incidenti. d) Rimuovere ogni chiave regolatrice o chiave per dadi prima di accendere l’arnese elettrico. Una chiave per dadi o una chiave lasciata attaccata ad una parte rotante dell’arnese elettrico può provocare lesioni personali. e) Cercare di mantenere l’equilibrio. Mantenere sempre un punto d’appoggio appropriato. Questo consente un controllo migliore dell’arnese elettrico in situazioni inaspettate. f) Vestirsi adeguatamente. Non indossare vestiti larghi o gioielli. Tenere lontano capelli, vestiti e guanti dalle parti mobili. Vestiti larghi, gioielli o capelli lunghi possono essere presi nelle parti mobili. g) Se vengono forniti dispositivi per la connessione dell’estrazione della polvere e attrezzature di raccolta, assicurarsi che questi siano collegati e usati correttamente. L’uso di questi dispositivi può ridurre i rischi correlati alla polvere. h) Non lasciare che la confi denza acquisita dall’uso frequente induca l’utilizzatore ad assumere comportamenti imprudenti e a ignorare i principi di sicurezza per l’utensile. Una semplice distrazione può provocare gravi lesioni personali in una frazione di secondo.

4) Uso e manutenzione dell’arnese elettrico

a) Non forzare l’arnese elettrico. Usare l’arnese elettrico corretto per il vostro impiego. L’arnese elettrico corretto farà il lavoro meglio e in maniera più sicura alla velocità per la quale è stato progettato. b) Non usare l’arnese elettrico se l’interruttore non si accende o non si spegne. Ogni arnese elettrico che non può essere controllato con l’interruttore è pericoloso e deve essere riparato. c) Scollegare la spina dalla sorgente di elettricità prima di fare qualsiasi regolazione, cambiare gli accessori, o conservare arnesi elettrici. Tali misure di sicurezza preventive riducono il rischio di accendere l’arnese elettrico accidentalmente. d) Conservare gli arnesi elettrici inattivi fuori dalla portata dei bambini e non permettere a persone che non hanno confidenza con l’arnese elettrico o con queste istruzioni di usare l’arnese elettrico. Gli arnesi elettrici sono pericolosi per utenti inesperti. e) Mantenere gli arnesi elettrici. Controllare il non allineamento o l’attacco di parti mobili, la rottura di parti ed ogni altra condizione che può influire sul funzionamento degli arnesi elettrici. Se è danneggiato, far riparare l’arnese elettrico prima dell’uso. Molti incidenti sono causati da arnesi elettrici mantenuti male. f) Mantenere gli arnesi da taglio affilati e puliti. È meno probabile che si attacchino degli arnesi da taglio mantenuti correttamente con tagli affilate e questi sono anche più facili da controllare. g) Usare l’arnese elettrico, gli accessori e le parti dell’arnese ecc, secondo queste istruzioni e nel modo pensato per il particolare tipo di arnese elettrico, tenendo conto delle condizioni di lavoro e del lavoro da svolgere. L’uso dell’arnese elettrico per operazioni diverse da quelle pensate potrebbe causare situazioni pericolose. h) Mantenere le impugnature e le superfi ci di presa asciutte, pulite e libere da olio e grasso. Impugnature e superfi ci di presa scivolose non consentono di maneggiare e controllare in sicurezza l’utensile in situazioni impreviste.

a) L’assistenza per l’elettroutensile deve essere prestata da un tecnico qualifi cato che utilizzi soltanto ricambi originali. In questo modo viene garantita la sicurezza dell’elettroutensile.

ISTRUZIONI DI SICUREZZA AGGIUNTIVE

• Non utilizzare fogli di carta abrasiva troppo grandi, ma scegliere il formato attenendosi alle specifi che del cliente. I fogli di carta abrasiva che sporgono dal platorello possono provocare lesioni alle persone oltre che bloccarsi e lace- rarsi o causare un contraccolpo della macchina.

• Non è consigliato rimuovere con la levigatrice la vernice al piombo. La vernice contenente piombo deve essere rimossa esclusivamente da personale specializzato.

• Non lavorare su materiali che rilasciano sostan ze pericolose (come, ad esempio, l’amianto). Se esiste la probabilità che venga generata polvere pericolosa combustibile o esplosiva, adottare le dovute precauzioni. Indossare una mascheraIT

antipolvere. Utilizzare un sistema di aspirazione delle polveri.

• La levigatura di gesso o cartongesso può provocare l’accumulo di cariche elettrostatiche sull’utensile. Allo scopo di garantire la sicurezza dell’utilizzatore, la levigatrice per pareti è prov- vista di messa a terra. Rimuovere la polvere solo con un aspiratore dotato di messa a terra. Non lavorare su materiali contenenti amianto. L’ami- anto è considerato una sostanza cancerogena.

• Non utilizzare la macchina per levigare pezzi in magnesio.

• Indossare occhiali di sicurezza. Indossare pro- tezioni per l’udito. Se necessario, utilizzare altri dispositivi di protezione, quali guanti, scarpe antinfortunistiche, ecc.

• Tenere la levigatrice dalle superfi ci di presa isolate, laddove l’accessorio possa entrare in contatto con fi li elettrici nascosti o con il cavo di alimentazione. Se l’accessorio dovesse toccare un fi lo elettrico sotto tensione anche le parti metalliche esposte della macchina posso- no diventarlo. Rischio di scossa elettrica.

• Prestare molta attenzione nel levigare superfi ci verniciate.

• Prima dell’uso rimuovere tutti i chiodi e gli altri oggetti di metallo dal pezzo da levigare.

• Assicurarsi che il pezzo da levigare sia corretta- mente sostenuto o fi ssato.

• Usare esclusivamente carta abrasiva adatta per l’impiego con questa macchina.

• Usare esclusivamente carta abrasiva delle dimensioni corrette. Assicurarsi che la carta abrasiva sia fi ssata correttamente.

• Prima di ciascun utilizzo controllare la carta abrasiva.

• Non usare carta abrasiva usurata per via dell’u- so prolungato.

• Non appoggiare mai la macchina su un tavolo o un banco da lavoro prima di averla spenta. Sicurezza elettrica Controllare sempre che la tensione di alimentazione corrisponda alla tensione indicata sulla targhetta delle caratteristiche.

• Non utilizzare l’elettroutensile quando il cavo o la spina di alimentazione sono danneggiati.

• Utilizzare esclusivamente cavi di prolunga idonei per la potenza nominale dell’elettroutensile, con conduttori di sezione minima di 1,5 mm². Quan- do si utilizza un cavo di prolunga con avvolgica- vo, svolgere sempre completamente il cavo.

2. INFORMAZIONI RELATIVE

ALL’ELETTROUTENSILE Uso previsto La macchina è progettata per levigare pareti e soffi tti, per carteggiare pannelli di cartongesso e per rimuovere vernice, carta da parati e residui di colla. Non è consentito usare mole troncatrici, mole per sgrossatura, mole da sbavo a ventaglio o spazzole metalliche. Questa macchina non è adatta per lavorare su oggetti contenenti amianto. Un uso scorretto può danneggiare l’utensile. DATI TECNICI Numero modello DS501AC Tensione di alimentazione 230-240V ~Frequenza di alimentazione 50 HzPotenza assorbita 750WVelocità a vuoto 1500-2700/minDiametro del platorello Ø 175 mmDiametro della carta abrasiva Ø 180 mmPeso 2,2 kgLivello di pressione sonor L 74+3 dB(A)Livello di potenza sonora L 85+3 dB(A)Vibrazione3,84+1.5 m/s

Indossare protezioni per l’udito. Livello delle vibrazioni Il livello di emissione delle vibrazioni indicato sul retro di questo manuale di istruzioni è stato misu- rato in conformità a un test standardizzato stabilito dalla norma EN 60745; questo valore può essere utilizzato per mettere a confronto un l’utensile con un altro o come valutazione preliminare di esposizi- one alla vibrazione quando si impiega l’utensile per le applicazioni menzionate.

• se si utilizza l’utensile per applicazioni diverse, oppure con accessori differenti o in scares condizioni, il livello di esposizione potrebbe aumentare notevolmente.

• i momenti in cui l’utensile è spento oppure è in funzione ma non viene effettivamente utilizzato34

per il lavoro, possono contribuire a ridurre il livello di esposizione. Proteggersi dagli effetti della vibrazione effettuando la manutenzione dell’utensile e dei relativi acces- sori, mantenendo le mani calde e organizzando i metodi di lavoro. DESCRIZIONE I numeri che compaiono nel testo si riferiscono agli schemi riportati alle pagine 2. Fig. A

1. Interruttore di accensione/spegnimento

2. Impugnatura posteriore

3. Tasto di blocco dell’interruttore

4. Rotella di regolazione velocità

5. Impugnatura laterale

6. Porta per aspiratore di polveri

7. Ruota di regolazione potenza di aspirazione

8. Punto di attacco impugnatura laterale

9. Coperchio anteriore removibile

10. Supporto del platorello

13. Tubo fl essibile di aspirazione polveri

14. Supporto per chiave a brugola

Prima del montaggio, spegnere sempre l’elettroutensile e disconnettere la spina di alimentazione dalla rete elettrica. Montaggio dell’impugnatura laterale (fi g. A) L’impugnatura laterale (5) può essere avvitata in uno dei due punti di attacco (8). Connessione del sistema di aspirazione polveri (fi g. A, C) Si raccomanda vivamente di utilizzare la macchina con il tubo fl essibile di aspirazione polveri e il sac- chetto raccoglipolvere montati, al fi ne di assicurare un’aspirazione delle polveri ottimale.

• Premere il tubo fl essibile raccoglipolvere (13) sulla porta per aspiratore di polveri (6) come da fi g. C.

Fare in modo che il sacchetto raccoglipolvere è montato sul tubo fl essibile raccoglipolvere. Il sac- chetto raccoglipolvere è inserito con una cinghia che permette all’utente di trasportare il sacchetto raccoglipolvere durante l’utilizzo del dispositivo. Nota: per mantenere un’aspirazione delle polveri ottimale il sacchetto raccoglipolvere deve essere svuotato quando è pieno per metà. Fissaggio e rimozione della carta abrasiva (Fig. B)

• Tenere la macchina sul lato o a testa in giù, come illustrato nella Figura B.

• Fissare la carta abrasiva (12) con la grana richiesta sul platorello (11). Assicurarsi che il foro nella carta abrasiva (12) corrisponda al foro sul platorello (11).

• Per rimuovere la carta abrasiva (12), staccare semplicemente la carta dal platorello (11). Nota: per levigare superfi ci grezze o irregolari usare carta abrasiva a grana grossa. Per rimuovere i graffi residui prodotti dalla carta abrasiva a grana grossa utilizzare una carta abrasiva a grana media. Per la fi ni- tura delle superfi ci usare carta abrasiva a grana fi ne. Sostituzione del platorello (Fig. A) Installare esclusivamente la carta abrasiva specifi cata dal produttore sulla macchina. Rimozione del platorello:

1. Rimuovere la carta abrasiva (12) dal platorello

2. Inserire la chiave a brugola fornita in dotazione

nel bullone sul platorello (11).

3. Tenendo fermo il platorello (11) con forza, ruo-

tare la chiave in senso antiorario per allentare il bullone esagonale.

4. A questo punto è possibile rimuovere il platorello

(11). Fissaggio del platorello:

1. Montare il platorello (11) sulla macchina.

2. Inserire il bullone nel platorello (11) e la chiave

a brugola nel bullone.

3. Tenendo fermo il platorello (11) con forza,

ruotare la chiave in senso orario per stringere il bullone esagonale.IT

Accensione e spegnimento (Fig. A)

• Per accendere la macchina tenere premuto il pulsante di sicurezza (3), quindi premere l’inter- ruttore di accensione/spegnimento (1).

• Per azionare l’elettroutensile in modalità di funzionamento continuo tenere premuto l’inter- ruttore di accensione/spegnimento (1), quindi premere il pulsante di blocco accensione (3).

• Per disattivare la modalità di funzionamento continuo premere di nuovo l’interruttore di accensione/spegnimento (1).

• Per spegnere l’elettroutensile rilasciare l’inter- ruttore di accensione/spegnimento (1). Nota: si raccomanda di mantenere acceso il motore per un breve periodo dopo la levigatura, cosicché sia possa raccogliere la polvere residua nell’appo- sito sacchetto. Rotella di regolazione velocità (Fig. A) La velocità richiesta può essere regolata con l’apposita rotella di regolazione (4). La velocità di rotazione può essere regolata anche mentre la levigatrice è in funzione.

• Per aumentare la velocità ruotare la manopola di regolazione della velocità (4) in senso orario.

• Per ridurre la velocità ruotare la manopola di re- golazione della velocità (4) in senso antiorario. Le velocità richieste dipendono dal materiale e possono essere stabilite con una prova pratica. Regolazine della potenza di aspirazione (fi g. A) La macchina è dotata di un sistema di autoestrazio- ne della polvere che permette l’estrazione della pol- vere dalla superfi cie di lavoro nel sacchetto raccog- lipolvere, permettendo di mantenere un ambiente di lavoro pulito e salubre. La potenza di aspirazione richiesta può essere regolata con l’apposita rotella di regolazione della potenza di aspirazione (7).

• Per mantenere la potenza di aspirazione, girare la ruota di regolazione potenza di aspirazione (7) in senso orario.

• Per ridurre la potenza di aspirazione ruotare la ruota di regolazione della velocità (7) in senso antiorario. Nota: Il sistema di estrazione funziona solamente mentre l’utensile è in funzione. Eseguire la levigatura a ridosso degli spigoli (fi g. A) Il coperchio anteriore (9) del supporto del platorello (10) può essere rimosso permettendo la levigatura a ridosso degli spigoli. Per rimuovere il coperchio anteriore, far scivolare il coperchio anteriore re- movibile (9) verso il basso. Per montare di nuovo il coperchio, basta far scivolare di nuovo in posizione il coperchio anteriore removibile (9) verso l’alto. Suggerimenti per un utilizzo ottimale

• Tenere saldamente la macchina con entrambe le mani.

• Accendere la macchina.

• Posizionare il platorello con la carta abrasiva sul pezzo da lavorare.

• Muovere lentamente la macchina sul pezzo da lavorare, premendo con decisione il platorello contro il pezzo.

Non esercitare troppa pressione sulla macchina. Lasciare che sia la macchina a svolgere il lavoro.

• Spegnere la macchina e attendere che si arresti completamente prima di appoggiarla.

Prima di eseguire qualsiasi intervento di manutenzione scollegare sempre la macchina dalla presa di corrente. Pulire regolarmente il corpo dell’elettroutensile con un panno morbido, preferibilmente dopo ogni uso. Assicurarsi che le prese d’aria siano libere da polve- re e sporcizia. Rimuovere lo sporco particolarmente ostinato con un panno morbido inumidito con acqua e sapone. Non utilizzare solventi come benzina, alcol, ammoniaca, ecc. Le sostanze chimiche di questo tipo danneggiano i componenti sintetici. RISPETTO AMBIENTALE Le apparecchiature elettriche o elettroniche difettose e/o scartate devono essere raccolte presso gli opportuni siti di riciclaggio. Solo per i Paesi CE Non smaltire gli elettroutensili insieme ai rifi uti domestici. Secondo la Direttiva europea 2012/19/ EC sui rifi uti delle apparecchiature elettriche ed elettroniche e relativa implementazione nelle nor- mative locali, gli elettroutensili ormai inutilizzabili devono essere raccolti separatamente e smaltiti in modo ecologico.36

DEFINIZIONI DELLA GARANZIA

I prodotti VONROC sono sviluppati secondo i più elevati standard di qualità e viene garantita l’assen- za di difetti nei materiali e nella manodopera per il periodo contrattuale a partire dalla data di acquisto originale. Qualora il prodotto dovesse subire un guasto qualsiasi durante questo periodo a causa di difetti nei materiali e/o nella manodopera, si prega di contattare direttamente il VONROC. Le seguenti circostanze sono escluse da questa garanzia:

• Riparazioni e/o modifi che alla macchina sono state eseguite o tentate da centri di assistenza non autorizzati.

• L’utensile è stato abusato, utilizzato o manute- nuto in modo improprio.

Sono state utilizzate parti di ricambio non originali Ciò costituisce l’unica garanzia espressa o implicita fornita dall’azienda. Non esistono altre garanzie es- presse o implicite che si estendono oltre il presente documento, ivi comprese le garanzie implicite di commerciabilità e idoneità per uno scopo particola- re. In nessun caso VONROC sarà responsabile di eventuali danni incidentali o consequenziali. I rime- di dei rivenditori saranno limitati alla riparazione o sostituzione di unità o parti non conformi. Il prodotto e il manuale per l’utente sono soggetti a modifi che. I dati tecnici possono essere modifi cati senza ulteriore notifi ca.
