KULLANIM KILAVUZU DS501AC Vonroc

Orijinal talimatların çevirisi 75WWW.VONROC.COM2

1. GÜVENLİK TALİMATLARI

Ekteki güvenlik uyarılarını, ilave güvenlik uyarılarını ve talimatları okuyun. Güvenlik uyarılarını ve tali- matları izlememek elektrik çarpması, yangın ve/ veya ciddi yaralanma ile sonuçlanabilir. Güvenlik uyarılarını ve talimatları ilerde bakmak üzere muha- faza edin. Aşağıdaki semboller kullanıcı kılavuzunda veya ürün üzerinde kullanılmaktadır: Kullanıcı kılavuzunu okuyun. Bu kılavuzdaki talimatlara uymama durumunda bedensel yaralanma, can kaybı veya alete hasat riskini belirtir. Elektrik çarpması riski. Değişken elektronik hız. Koruyucu gözlük takın. Duyma koruması takın. Bir toz maskesi takın.

II. Sınıf makine - Ikili yalıtım - Ihtiyacınız yok

topraklı fi ş. Ürün, Avrupa yönergelerindeki geçerli güvenlik standartlarına uygundur.

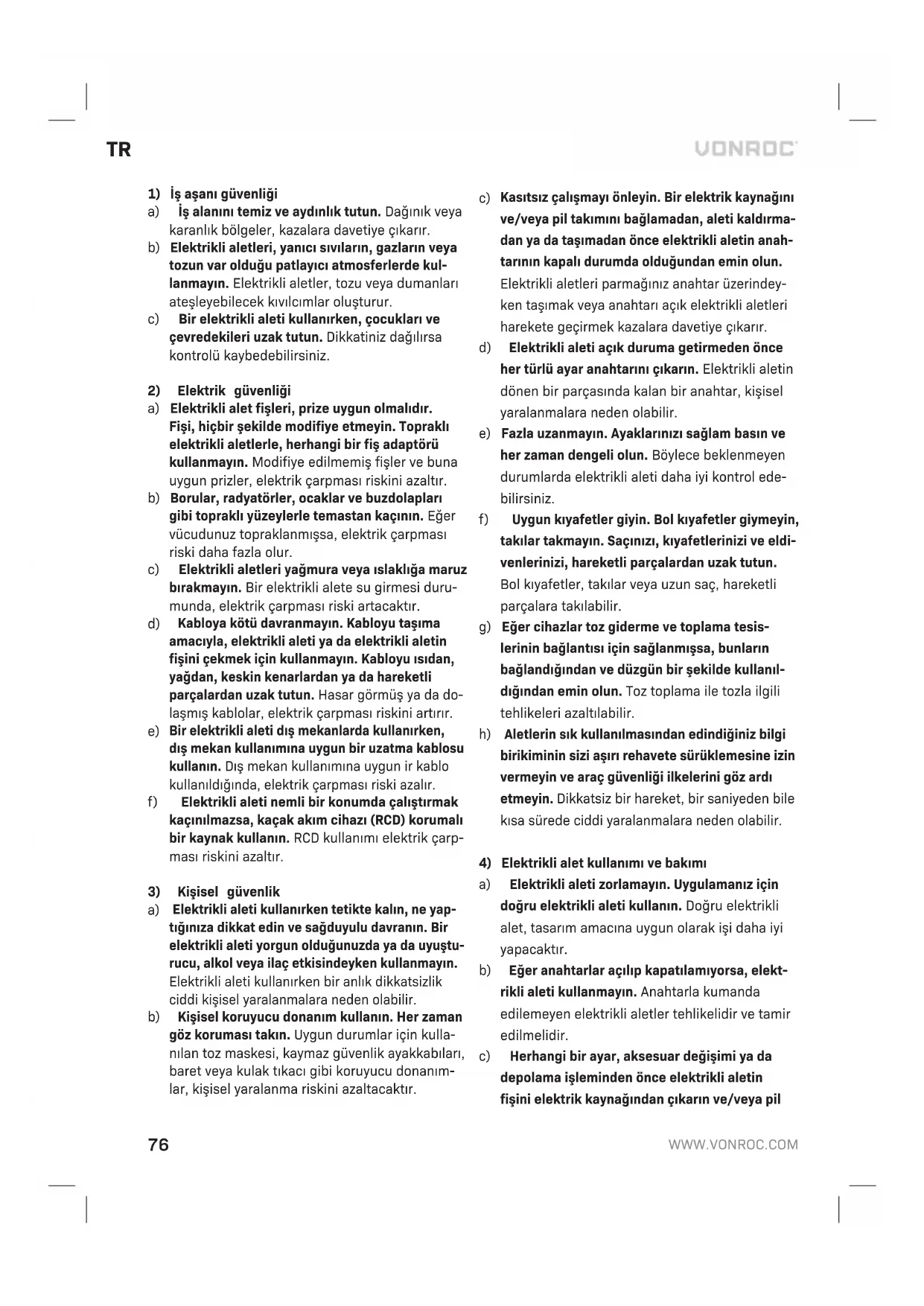

GENEL ELEKTRIKLI ALET GÜVENLIK UYARI

LARI UYARI Tüm güvenlik uyarılarını ve tüm talimatları okuyun. Uyarılara uyulmadı ve talmatlar elektrk çarpmasına, yangına ve/ veya cdd yaralanmalara neden olablr. Tüm uyarıları ve talmatları gelecekte başvurmak üzere saklayın. Uyarılardak “elektrkl alet” term, şebeke elektrğ le çalışan (kablolu) elektrkl alet veya pl le çalı- şan (kablosuz) elektrkl alet anlamına gelr.76

Kasıtsız çalışmayı önleyin. Bir elektrik kaynağını ve/veya pil takımını bağlamadan, aleti kaldırma- dan ya da taşımadan önce elektrikli aletin anah- tarının kapalı durumda olduğundan emin olun. Elektrikli aletleri parmağınız anahtar üzerindey- ken taşımak veya anahtarı açık elektrikli aletleri harekete geçirmek kazalara davetiye çıkarır. d) Elektrikli aleti açık duruma getirmeden önce her türlü ayar anahtarını çıkarın. Elektrikli aletin dönen bir parçasında kalan bir anahtar, kişisel yaralanmalara neden olabilir. e) Fazla uzanmayın. Ayaklarınızı sağlam basın ve her zaman dengeli olun. Böylece beklenmeyen durumlarda elektrikli aleti daha iyi kontrol ede- bilirsiniz. f) Uygun kıyafetler giyin. Bol kıyafetler giymeyin, takılar takmayın. Saçınızı, kıyafetlerinizi ve eldi- venlerinizi, hareketli parçalardan uzak tutun. Bol kıyafetler, takılar veya uzun saç, hareketli parçalara takılabilir. g) Eğer cihazlar toz giderme ve toplama tesis- lerinin bağlantısı için sağlanmışsa, bunların bağlandığından ve düzgün bir şekilde kullanıl- dığından emin olun. Toz toplama ile tozla ilgili tehlikeleri azaltılabilir. h) Aletlerin sık kullanılmasından edindiğiniz bilgi birikiminin sizi aşırı rehavete sürüklemesine izin vermeyin ve araç güvenliği ilkelerini göz ardı etmeyin. Dikkatsiz bir hareket, bir saniyeden bile kısa sürede ciddi yaralanmalara neden olabilir.

4) Elektrikli alet kullanımı ve bakımı

a) Elektrikli aleti zorlamayın. Uygulamanız için doğru elektrikli aleti kullanın. Doğru elektrikli alet, tasarım amacına uygun olarak işi daha iyi yapacaktır. b) Eğer anahtarlar açılıp kapatılamıyorsa, elekt- rikli aleti kullanmayın. Anahtarla kumanda edilemeyen elektrikli aletler tehlikelidir ve tamir edilmelidir. c) Herhangi bir ayar, aksesuar değişimi ya da depolama işleminden önce elektrikli aletin fişini elektrik kaynağından çıkarın ve/veya pil

1) İş aşanı güvenliği

a) İş alanını temiz ve aydınlık tutun. Dağınık veya karanlık bölgeler, kazalara davetiye çıkarır. b) Elektrikli aletleri, yanıcı sıvıların, gazların veya tozun var olduğu patlayıcı atmosferlerde kul- lanmayın. Elektrikli aletler, tozu veya dumanları ateşleyebilecek kıvılcımlar oluşturur. c) Bir elektrikli aleti kullanırken, çocukları ve çevredekileri uzak tutun. Dikkatiniz dağılırsa kontrolü kaybedebilirsiniz.

2) Elektrik güvenliği

a) Elektrikli alet fişleri, prize uygun olmalıdır. Fişi, hiçbir şekilde modifiye etmeyin. Topraklı elektrikli aletlerle, herhangi bir fiş adaptörü kullanmayın. Modifiye edilmemiş fişler ve buna uygun prizler, elektrik çarpması riskini azaltır. b) Borular, radyatörler, ocaklar ve buzdolapları gibi topraklı yüzeylerle temastan kaçının. Eğer vücudunuz topraklanmışsa, elektrik çarpması riski daha fazla olur. c) Elektrikli aletleri yağmura veya ıslaklığa maruz bırakmayın. Bir elektrikli alete su girmesi duru- munda, elektrik çarpması riski artacaktır.

Kabloya kötü davranmayın. Kabloyu taşıma amacıyla, elektrikli aleti ya da elektrikli aletin fişini çekmek için kullanmayın. Kabloyu ısıdan, yağdan, keskin kenarlardan ya da hareketli parçalardan uzak tutun. Hasar görmüş ya da do- laşmış kablolar, elektrik çarpması riskini artırır.

Bir elektrikli aleti dış mekanlarda kullanırken, dış mekan kullanımına uygun bir uzatma kablosu kullanın. Dış mekan kullanımına uygun ir kablo kullanıldığında, elektrik çarpması riski azalır. f) Elektrikli aleti nemli bir konumda çalıştırmak kaçınılmazsa, kaçak akım cihazı (RCD) korumalı bir kaynak kullanın. RCD kullanımı elektrik çarp- ması riskini azaltır.

Elektrikli aleti kullanırken tetikte kalın, ne yap- tığınıza dikkat edin ve sağduyulu davranın. Bir elektrikli aleti yorgun olduğunuzda ya da uyuştu- rucu, alkol veya ilaç etkisindeyken kullanmayın. Elektrikli aleti kullanırken bir anlık dikkatsizlik ciddi kişisel yaralanmalara neden olabilir. b) Kişisel koruyucu donanım kullanın. Her zaman göz koruması takın. Uygun durumlar için kulla- nılan toz maskesi, kaymaz güvenlik ayakkabıları, baret veya kulak tıkacı gibi koruyucu donanım- lar, kişisel yaralanma riskini azaltacaktır.TR

takımını elektrikli aletten çıkarın. Bu tür önle- yc güvenlk önlemler, elektrkl aletn kazara çalışma rskn azaltır. d) Boş durumdaki elektrikli aletleri çocukların eri- şemeyeceği bir yerde muhafaza edin ve elekt- rikli aletin nasıl çalıştığını ya da bu talimatları bilmeyen kişilerin elektrikli aleti kullanmasına izin vermeyin. Elektrkl aletler, eğtmsz kullanı- cıların elnde tehlkel olur. e) Elektrikli aletlerin bakımını yapın. Hatalı ayarlar veya hareketli parçaların bağlanması, parça kırılmaları ve elektrikli aletin çalışmasını etkile- yebilecek diğer durumlar için kontrol gerçek- leştirin. Eğer herhangi bir hasar varsa, elektrikli alet kullanılmadan önce tamir edilmelidir. Çoğu kazaya bakımı y yapılmayan elektrkl aletler neden olur. f) Kesme aletlerini keskin ve temiz tutun. Bakımı y yapılan ve keskn kenarlara sahp kesme aletlernde donmalar daha az yaşanır ve kontrol edlmeler daha kolay olur.

Elektrikli aleti, aksesuarlarını ve torna kalemle- rini bu talimatlara uygun olarak kullanın, çalışma koşullarını ve gerçekleştirilecek olan işi dikkate alın. Elektrkl aletn kullanım amacı dışında kullanılması, tehlkel durumlarla sonuçlanablr. h) Tutamakları ve tutma yerlerini kuru, temiz ve yağdan arındırılmış şekilde muhafaza edin. Kay- gan tutamaklar ve tutma yerler, beklenmedk durumlarda aletn güvenl şeklde taşınmasına ve kontrol edlmesne zn vermez.

a) Elektrikli aletinizin servis işlemlerini, yalnızca aynı yedek parçaları kullanan vasıfl ı bir tamir- cinin yapmasını sağlayın. Bu, elektrkl aletn güvenlğnn korunmasını sağlayacaktır.

EK GÜVENLİK TALİMATLARI

• Aşırı büyük zımpara kağıtları kullanmayın ve zımpara kağıdının boyutu için üreticinin tali- matlarına uyun. Zımparalama yatağından çıkıntı yapan zımpara kağıtları, yaralanmalara neden olabileceği gibi, zımpara kağıtlarını bloke edip parçalayabilir veya bir geri tepmeye sebebiyet verebilir.

• Kurşun boyanın zımparalanması önerilmez. Kurşun boya ancak bir uzman tarafından kaldırılmalıdır.

• Tehlikeli maddeleri (örn. asbest) serbest bırakan malzemeler üzerinde çalışmayın. Tehlikeli, yanıcı veya patlayıcı toz oluşma olasılığına karşı önlem alın. Koruyucu toz maskesi takın. Toz emme sistemi kullanın.

• Kartonpiyer veya sıva zımparalanmışsa, bu durum alet üzerinde statik elektrik birikmesine neden olabilir. Güvenliğinizi sağlamak için duvar zımparası topraklanır. Tozu sadece topraklanmış bir toz emici ile temizleyin.

• Asbest içeren malzemelerle çalışmayın. Asbest kanserojen olarak kabul edilir.

• Bu makineyi magnezyum iş parçalarını zımpar- alamak için kullanmayın.

• Güvenlik gözlüğü giyin. Duyma koruması takın. Gerekirse, eldivenler, güvenlik ayakkabıları vs. gibi diğer koruyucu malzemeleri kullanın.

• Aksesuarın gizli elektrik kablolarıyla veya ana kabloyla temas edebileceği yerlerde makineyi izolasyonlu kavrama yüzeylerinden tutun. Aksesuar ‘elektrik yüklü’ bir kabloyla temas ederse, makinenin elektrik yüküne maruz kalan metal parçaları da ‘elektrik yüklü’ hale gelebilir. Elektrik çarpması riski

• Boyanmış yüzeylerde zımparalama sırasında çok dikaktli olun.

• Kullanmadan önce iş parçasındaki tüm çivileri ve diğer metal nesneleri çıkarın.

• İş parçasının uygun şekilde desteklendiğinden veya sabitlendiğinden emin olun.

• Sadece makineyle kullanılmaya uygun zımpara kağıdı kullanın.

• Sadece uygun ebatlara sahip zımpara kağıdı kullanın. Zımpara kağıdının doğru monte edil- diğinden emin olun.78

• Kullanmadan önce zımpara kağıdını kontrol edin. Uzun süreli kullanım nedeniyle aşırı yıpranmış zımpara kağıdını kullanmayın.

• Makineyi asla kapatmadan bir masa veya tezga- ha koymayın. Elektrik güvenliği Güç kaynağının voltajının, anma değeri plakası etiketi üzerindeki voltaja karşılık geldiğini her zaman kontrol edin.

• Makineyi şebeke kablosu veya elektrik fi şi hasarlıdır.

• Sadece uygun olan uzatma kablolarını kullanın makinenin minimum güç derecesi 1.5 mm² kalınlığında. Bir uzantı kullanırsanız Kablo ma- karası, kabloyu daima tam olarak açınız.

Kullanım amacı Bu makine, duvarları, tavanları ve pürüzlü alçıpan- ları zımparalamak, boyayı, duvar kağıdını ve yapışkan kalıntılarını temizlemek için tasarlanmıştır. Kesme diskleri, kaba taşlama diskleri, fan benzeri zımpara diskleri veya tel fırçaların kullanılmasına izin verilmez. Makine asbest içeren nesneler üzerin- de çalışmak için uygun değildir. Uygunsuz kullanım alete zarar verebilir.

TEKNİK SPESİFİKASYONLAR

Model No. DS501AC Voltaj 230-240V ~Frekans 50 HzGüç girişi 750WYüksiz hız 1500-2700/minZımpara yatağı çapı Ø 175 mmZımpara kağıdı çapı Ø 180 mm Ağırlık 2.2 kgSes basıncı LPA 74+3 dB(A)Akustik güç LWA 85+3 dB(A)Vibrasyon değerleri 3.84+1.5 m/s² Duyma koruması takın. Vibrasyon seviyesi Bu talimat kılavuzunda belirtilen vibrasyon emisyon seviyesi EN 60745; içinde verilen bir standart teste uygun olarak ölçülmüştür; bir aleti başka bir aletle karşılaştırmak için ve aleti adı geçen uygulamalar için kullanırken bir ilk maruz kalma değerlendirmesi olarak kullanılabilir.

• aleti farklı uygulamalar için veya farklı ya da kötü bakılan aksesuarlarla kullanmak maruz kalma seviyesini büyük ölçüde artırabilir.

• aletin kapalı olduğu veya çalışıp da gerçekten işi yapmadığı zamanlar maruz kalma seviyesini büyük ölçüde azaltabilir. Aletin ve aksesuarların bakımını yaparak, ellerinizi sıcak tutarak ve çalışma düzenlerinizi organize ede- rek vibrasyonun etkilerine karşı kendinizi koruyun. ACIKLAMA Metindeki numaralar sayfa 2’teki şemaları işaret etmektedir. Şekil A

1. Açma / kapama düğmesi

3. Kilitleme duğmesi

7. Emiş gücü ayar düğmesi

8. Yan tutamak bağlantı noktası

9. Çıkartılabilir ön kapak

Montajdan önce daima makineyi kapatın ve elektrik fi şini elektrik prizinden çekin. Yan tutamağın takılması (Şekil A )

• Yan tutamak (5) iki adet yan tutamak bağlantı noktasından (8) birine vidalanabilir. Toz emme sisteminin takılması (Şekil A,C) Uygun toz emilimini sağlamak için makinenin toz hortumu ve toz torbası ile kullanılması önerilir.

• Toz hortumunu (13) Şekil C’de gösterildiği gibi Toz emme portuna (6) itin.

• Toz torbasının toz hortumuna takıldığından emin olun. Toz torbasına, kullanıcının aleti kullanırken toz torbasını taşımasına izin veren bir taşıma kayışı takılmıştır. Not: En uygun toz emilimini sağlamak için torba yarıya kadar dolu olduğunda toz torbası boşaltıl- malıdır. Zımpara kağıdının takılması ve çıkartılması (Şekil B)

• Makineyi, Şekil B’de gösterildiği gibi yan veya aşağı doğru tutun.

• Gerekli tanecik büyüklüğüne sahip zımpara kağıdını (12) zımpara kağıdı yatağına (11) takın. Zımpara kağıdı (12) üzerindeki deliklerin zımpa- ra kağıdı yatağındaki (11) deliklerle aynı hizada olduğundan emin olun.

• Zımpara kağıdını (12) çıkarmak için zımpara kağıdını zımpara yatağından (11) çekin. Not: Sert ve düzgün olmayan yüzeyleri zımparala- mak için kaba zımpara kağıdı kullanın. Kaba zım- para kağıdından kalan çizikleri gidermek için orta zımpara kağıdı kullanın. İnce işler için ince zımpara kağıdı kullanın. Zımpara yatağının değiştirilmesi (Şekil A) Makineye sadece üretici tarafından belirtilen zımpara kağıdı yatağını takın. Zımpara yatağının çıkartılması:

1. Zımpara kağıdını (12) zımpara kağıdı yatağın-

2. Ürünle birlikte verilen alyan anahtarını zımpara

kağıdı yatağındaki (11) cıvataya takın.

3. Zımpara kağıdı yatağını (11) sıkıca tutarken,

altıgen cıvatayı gevşetmek için anahtarı saat yönünün tersine döndürün.

4. Zımpara kağıdı yatağı (11) artık çıkartılabilir.

Zımpara kağıdı yatağının takılması:

1. Zımpara kağıdı yatağını (11) makineye monte

2. Cıvatayı kağıdı yatağına (11) takın ve alyan

anahtarını cıvataya takın.

3. Zımpara kağıdı yatağını (11) sıkıca tutarken,

altıgen cıvatayı sıkmak için anahtarı saat yönün- de döndürün.

Açma ve kapatma (Şekil A)

• Makineyi çalıştırmak için, önce kilitleme düğme- sine (3) ve ardından açma/kapama düğmesine (1) basın.

• Makineyi sürekli çalışma moduna almak için, açma/kapama anahtarına (1) basılı tutun ve aynı anda kilitleme düğmesine (3) basın.

• Sürekli çalışma modunu kapamak için açma/ kapama anahtarına (1) yeniden basın.

• Makineyi kapamak için açma/kapama anahtarını (1) bırakın. Not: Çıkan tozların torba içine alınabilmesi için mo- torun zımparalama işleminden sonra kısa bir süre boyunca çalışmaya devam etmesi önerilir. Hız ayarı (Şekil A) Gereken hız, Hız ayarlama tekeri (4) kullanılarak ayarlanabilir. Ayrıca dönüş hızı çalışma sırasında da ayarlanabilir.

• Hızı artırmak için, Hız ayar tekerini (4) saat yönünde çevirin.80

• Hızı azaltmak için, Hız ayar tekerini (4) saat yönünün tersine çevirin. Gereken hızlar malzemeye bağlı olarak değişir ve uygulama testleriyle belirlenebilir. Emiş gücü ayarı (Şekil A) Makine, temiz ve sağlıklı bir çalışma ortamının korunmasına yardımcı olmak için tozun çalışma yü- zeyinden toz torbasına çekilmesini sağlamak üzere kendi kendine açılan bir toz sistemine sahiptir. Emiş hızı, Emiş gücü aya r düğmesi (7) kullanılarak ayarlanabilir.

• Emiş gücünü artırmak için Emiş gücü ayar düğ- mesini (7) saat yönünde çevirin.

• Emiş gücünü azaltmak için, Emiş gücü ayar düğmesini (7) saat yönünün tersine çevirin. Not: Toz emme sistemi sadece alet çalışırken devreye girer. Kenarlara yakın zımparalama (Şekil A) Zımparalama tabanı kapağının (10) ön kapağı (9) çıkarılarak, kenarlara yakın zımparalama yapılabilir. Ön kapağı çıkarmak için, Çıkarılabilir ön kapağı (9) aşağı doğru kaydırın. Kapağı tekrar monte etmek için, Çıkarılabilir ön kapağı (9) yukarı doğru geri kaydırın. İdeal kullanım için ipuçları

• Makineyi iki elle sıkıca tutun.

• Zımpara kağıdı takılı zımpara yatağını iş parçasının üzerinde konumlandırın.

• Makineyi, zımpara yatağını iş parçasına sıkıca bastırarak iş parçası üzerinde yavaşça hareket ettirin.

• Makine üzerinde çok fazla basınç uygulamayın. İşi makinenin yapmasına izin verin.

• Makineyi kapatın ve makineyi bir kenara koy- madan önce makinenin tamamen durmasını bekleyin.

Temizlik ve bakımdan önce her zaman makineyi kapatın ve şebeke fi şini şebeke- den çıkarın. Makine kaplamalarını yumuşak bir bezle, tercihen her kullanımdan sonra düzenli olarak temizleyin. Havalandırma deliklerinin toz ve kirden arınmış olduğundan emin olun. Çok inatçı kirleri sabun köpüğüyle ıslatılmış yumuşak bir bezle çıkarın. Benzin, alkol, amonyak vs. gibi çözücü madde- leri kullanmayın. Bunlar gibi kimyasallar sentetik bileşenlere zarar verecektir. ÇEVRE Arızalı ve/veya atılmış elektrkl veya elektronk ekpmanların uygun ger dönüşüm konumlarında toplanması gerekr. Yalnızca AT ülkeler çn Elektrkl aletler evsel atık olarak atmayın. Atık Elektrkl ve Elektronk Donanım çn Avrupa İlkeler 2012/19/EU’ya ve bunun yerel hukuk çerçevesnde uygulamasına göre, artık kullanılamaz olan elekt- rkl aletler ayrı olarak toplanmalı ve çevre dostu br yolla mha edlmeldr. GARANTİ VONROC ürünler yüksek kalte standartları doğrul- tusunda gelştrlmştr ve lk satın alımdan tbaren kanunen belrlenen süre boyunca materyal ve şçlk açısından kusursuz olacağı garant edlmektedr. Bu süre zarfında, kusurlu materyal ve/veya şçlkten dolayı üründe herhang br arıza meydana gelmes durumunda, doğrudan VONROC letşm kurun. Takp eden durumlar bu garant kapsamı dışındadır:

• Yetksz servs merkezler tarafından yapılan veya yapılmaya teşebbüs edlen onarım ve/veya değşklkler.

• Cihazın kötü ve yanlış kullanılması veya cihaza yanlış bakım yapılması.
