GEBRUIKSAANWIJZING DS501AC Vonroc

Vertaling van de oorspronkelijke gebruiksaanwijzing

Lees de bijgesloten veiligheids waarschuwingen, de aanvullende veiligheidswaarschuwingen en de instructies. Het niet opvolgen van de veiligheids- waarschuwingen kan elektrische schokken, brand en/of ernstig letsel tot gevolg hebben. Bewaar de veiligheidswaarschuw ingen en instructies als naslagwerk voor later. De volgende symbolen worden gebruikt in de gebruikershandleiding of op het product: Lees de gebruikershandleiding. Gevaar voor lichamelijk letsel, overlijden of schade aan de machine wanneer de instructies in deze handleiding niet worden opgevolgd. Gevaar voor elektrische schokken. Variabele elektronische snelheid. Draag oog- en gehoorbescherming. Draag een stofmasker. Klasse II apparaat - Dubbel geïsoleerd - Een geaarde stekker is niet noodzakelijk. Het product is in overeenstemming met de van toepassing zijnde veiligheids normen in de Europese richtlijnen.

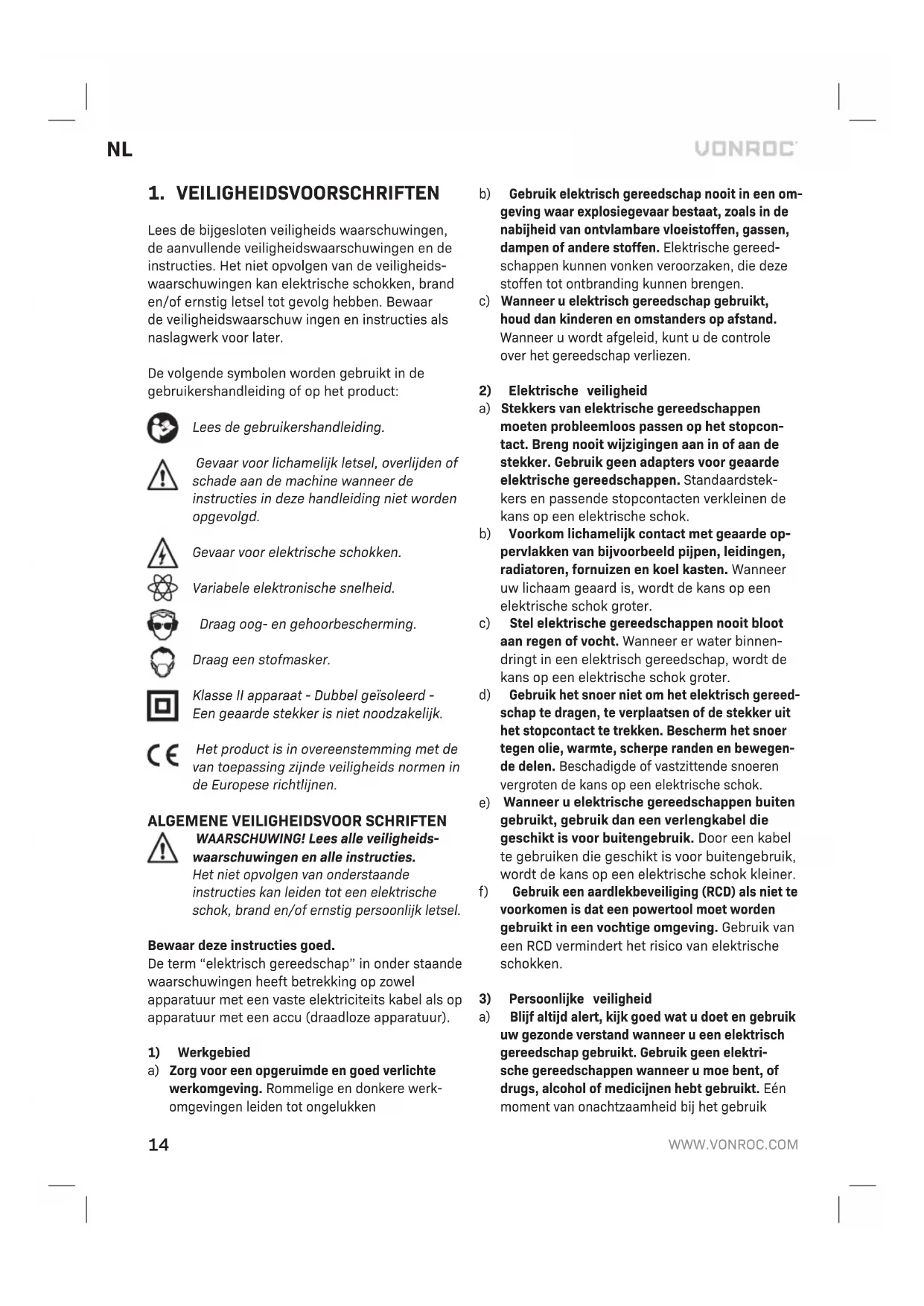

ALGEMENE VEILIGHEIDSVOOR SCHRIFTEN

WAARSCHUWING! Lees alle veiligheids- waarschuwingen en alle instructies. Het niet opvolgen van onderstaande instructies kan leiden tot een elektrische schok, brand en/of ernstig persoonlijk letsel. Bewaar deze instructies goed. De term “elektrisch gereedschap” in onder staande waarschuwingen heeft betrekking op zowel apparatuur met een vaste elektriciteits kabel als op apparatuur met een accu (draadloze apparatuur).

a) Zorg voor een opgeruimde en goed verlichte werkomgeving. Rommelige en donkere werk- omgevingen leiden tot ongelukken b) Gebruik elektrisch gereedschap nooit in een om- geving waar explosiegevaar bestaat, zoals in de nabijheid van ontvlambare vloeistoffen, gassen, dampen of andere stoffen. Elektrische gereed- schappen kunnen vonken veroorzaken, die deze stoffen tot ontbranding kunnen brengen. c) Wanneer u elektrisch gereedschap gebruikt, houd dan kinderen en omstanders op afstand. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

2) Elektrische veiligheid

a) Stekkers van elektrische gereedschappen moeten probleemloos passen op het stopcon- tact. Breng nooit wijzigingen aan in of aan de stekker. Gebruik geen adapters voor geaarde elektrische gereedschappen. Standaardstek- kers en passende stopcontacten verkleinen de kans op een elektrische schok. b) Voorkom lichamelijk contact met geaarde op- pervlakken van bijvoorbeeld pijpen, leidingen, radiatoren, fornuizen en koel kasten. Wanneer uw lichaam geaard is, wordt de kans op een elektrische schok groter. c) Stel elektrische gereedschappen nooit bloot aan regen of vocht. Wanneer er water binnen- dringt in een elektrisch gereedschap, wordt de kans op een elektrische schok groter. d) Gebruik het snoer niet om het elektrisch gereed- schap te dragen, te verplaatsen of de stekker uit het stopcontact te trekken. Bescherm het snoer tegen olie, warmte, scherpe randen en bewegen- de delen. Beschadigde of vastzittende snoeren vergroten de kans op een elektrische schok.

Wanneer u elektrische gereedschappen buiten gebruikt, gebruik dan een verlengkabel die geschikt is voor buitengebruik. Door een kabel te gebruiken die geschikt is voor buitengebruik, wordt de kans op een elektrische schok kleiner. f) Gebruik een aardlekbeveiliging (RCD) als niet te voorkomen is dat een powertool moet worden gebruikt in een vochtige omgeving. Gebruik van een RCD vermindert het risico van elektrische schokken.

3) Persoonlijke veiligheid

a) Blijf altijd alert, kijk goed wat u doet en gebruik uw gezonde verstand wanneer u een elektrisch gereedschap gebruikt. Gebruik geen elektri- sche gereedschappen wanneer u moe bent, of drugs, alcohol of medicijnen hebt gebruikt. Eén moment van onachtzaamheid bij het gebruikNL

van elektrische gereed schappen kan ernstige verwondingen tot gevolg hebben. b) Gebruik persoonlijke beschermings middelen. Draag altijd een veiligheidsbril. Een gepast ge- bruik van veiligheids voor zieningen, zoals een stof masker, speciale werkschoenen met antislipzo- len, een veiligheidshelm en gehoor bescherming verkleinen de kans op persoonlijk letsel.

Voorkom dat het gereedschap per ongeluk wordt gestart. Zorg dat de schakelaar op de UIT positie staat, voordat u de stekker in het stopcontact steekt. Draag elektrisch gereed- schap nooit met uw vinger op de schakelaar en steek ook nooit de stekker van ingeschakelde elektrische gereedschappen in het stopcontact: dit leidt tot ongelukken. d) Verwijder alle instel en andere sleutels uit het elektrisch gereedschap voordat u hem inscha- kelt. Instel en andere sleutels aan een ronddraai- end onderdeel van het elektrisch gereedschap kunnen tot verwondingen leiden. e) Zorg dat u nooit uw evenwicht kunt verliezen; houd altijd twee voeten stevig op de vloer. Hierdoor kunt u het elektrisch gereedschap in on verwachte situaties beter onder controle houden.

Zorg dat u geschikte kleding draagt. Draag geen loshangende kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende delen. Loshan gende kleding, sieraden en lang haar kunnen vast komen te zitten in bewegende delen. g) Wanneer er voorzieningen zijn voor de aanslui- ting van stofafzuiginstallaties, zorg dan dat ze op de juiste wijze worden aangesloten en gebruikt. Gebruik van deze voorzieningen vermindert de gevaren die door stof worden veroorzaakt. h) Denk niet dat doordat u gereedschap vaak gebruikt, u wel weet hoe het allemaal werkt en dat u de veiligheidsbeginselen voor het gebruik van het gereedschap wel kunt negeren. Een onbezonnen actie kan in een fractie van een seconde ernstig letsel tot gevolg hebben.

Gebruik en onderhoud van elektrisch gereedschap a) Oefen geen overmatige kracht uit op elektrisch gereedschap. Gebruik het juiste gereedschap voor uw specifi eke toepassing. Met het juiste elektrische gereedschap voert u de taak beter en veiliger uit wanneer dit op de snelheid ge- beurt waarvoor het apparaat is ontworpen. b) Gebruik nooit elektrisch gereedschap waarvan de AAN/UIT schakelaar niet werkt. Ieder elek- trisch gereedschap dat niet kan worden in en uitgeschakeld met de schakelaar is gevaarlijk en moet worden gerepareerd. c) Trek de stekker uit het stopcontact voordat u wijzigingen aanbrengt aan elektrische gereed- schappen, accessoires verwisselt of het elek- trisch gereedschap opbergt. Wanneer u zich aan deze preventieve veilig heidsmaatregelen houdt, beperkt u het risico dat het gereedschap per ongeluk wordt gestart. d) Berg elektrisch gereedschap dat niet in ge bruik is op buiten bereik van kinderen en laat perso- nen die niet bekend zijn met het gereedschap of deze instructies het apparaat niet gebruiken. Elektrisch gereedschap is gevaarlijk in de han- den van ongeoefende gebruikers. e) Zorg voor een goed onderhoud van elektrisch gereedschap. Controleer of bewegende delen op de juiste wijze zijn vastgezet. Controleer ook of er geen onderdelen defect zijn of dat er andere omstandigheden zijn die van invloed kunnen zijn op de werking van het gereedschap. Laat het gereedschap bij beschadigingen repareren vóór gebruik. Veel ongelukken worden veroorzaakt door slecht onderhoud van het gereedschap. f) Zorg dat snij en zaagwerktuigen scherp en schoon blijven. Goed onderhouden snij en zaag- werktuigen met scherpe randen zullen minder snel vastlopen en zijn eenvoudiger onder con- trole te houden. g) Gebruik alle elektrische gereedschappen, ac- cessoires, bitjes etc., zoals aangegeven in deze instructies en op de wijze waarvoor het gereed- schap is ontworpen. Houd daarbij rekening met de werkomstandigheden en de uit te voeren taak. Gebruik van elektrisch gereedschap voor handelingen die afwijken van de taken waarvoor het apparaat is ontworpen kunnen leiden tot gevaarlijke situaties. h) Houd handgrepen en greepoppervlakken droog, schoon en vrij van olie en vet. Gladde hand- grepen en greepoppervlakken maken veilig werken en controle over het gereedschap in onverwachte situaties onmogelijk.

Laat uw gereedschap onderhouden door een gekwalifi ceerde onderhoudstechnicus die alleen gebruikmaakt van identieke vervangings- onderdelen. Dit zorgt ervoor dat de veiligheid van de powertool intact blijft.16

• Gebruik geen schuurbladen met te grote afme- tingen, maar houd u aan de voorschriften van de fabrikant voor de maten van schuurbladen. Schuurbladen die over de rand van de steun- schijf uitsteken, kunnen verwondingen veroor- zaken en kunnen tot blokkeren, scheuren van de schuurbladen of terugslag leiden.

• Het afschuren van loodverf wordt afgeraden. Het verwijderen van loodverf mag alleen door een vakman gebeuren.

• Bewerk geen materialen waarbij voor de gezondheid gevaarlijke stoffen (zoals asbest) vrijkomen. Tref veiligheidsmaatregelen wanneer er stoffen kunnen ontstaan die schadelijk voor de gezondheid, brandbaar of explosief zijn. Draag stofmasker! Gebruik een afzuiginstallatie.

• Het schuren van gipskartonplaten en gips kan tot opbouw van statische elektriciteit op het gereedschap leiden. Gebruik voor de

Bewerk geen materialen die asbest bevatten. Asbest wordt als kankerverwekkend beschouwd.

• Gebruik de machine niet voor het schuren van magnesium werkstukken.

• Draag een veiligheidsbril. Draag gehoorbescher- ming. Gebruik indien nodig andere bescher- mingsmiddelen, zoals veiligheidshandschoe- nen, veiligheidsschoenen, etc.

• Houd de machine vast bij de geïsoleerde op- pervlakken op plekken waar het accessoire in contact kan komen met verborgen bedrading of het netsnoer. Indien het accessoire in contact komt met een onder spanning staande draad, kunnen de blootgestelde metalen delen van de machine ook onder spanning komen. Gevaar voor elektrische schok.

• Wees uiterst voorzichting bij het schuren van geverfde oppervlakken.

• Verwijder voor gebruik alle spijkers en andere metalen voorwerpen uit het werkstuk.

• Zorg ervoor dat het werkstuk correct wordt ondersteund of vastgezet.

• Gebruik uitsluitend schuurpapier dat geschikt is voor gebruik met de machine.

• Gebruik uitsluitend schuurpapier met de juiste afmetingen. Zorg ervoor dat het schuurpapier correct is gemonteerd.

• Controleer het schuurpapier voor ieder gebruik. Gebruik geen schuurpapier dat door langdurig gebruik is versleten.

• Plaats de machine nooit op een tafel of een werkbank voordat deze uitgeschakeld is. Elektrische veiligheid Controleer altijd of de spanning van de voedingstoevoer overeenkomt met de spanning op het typeplaatje.

• Gebruik de machine niet indien het netsnoer of de netstekker zijn beschadigd.

• Gebruik uitsluitend verlengkabels die geschikt zijn voor het vermogen van de machine met een minimale dikte van 1,5 mm

. Indien u een verlengkabelhaspel gebruikt, rol dan altijd de kabel volledig uit.

2. TECHNISCHE INFORMATIE

Bedoeld gebruik De machine is ontworpen voor het schuren van wan- den en plafonds, voor het schuren van geplamuurde droogbouwwanden, voor het verwijderen van verf, behang en lijmresten. Het gebruik van doorslijp-, afbraam-, lamellenschijven of draadborstels is niet toegestaan. De machine is niet geschikt voor het verwerken van objecten die asbest bevatten. Foutief gebruik kan het gereedschap beschadigen. TECHNISCHE SPECIFICATIES Modelnr. DS501AC Spanning 230-240V~Frequentie 50 HzVermogen 750 WToerental onbelast 1500-2700/minSchuurkussen diameter Ø 175 mmSchuurpapier diameter Ø 180 mmGewicht 2,2 kgGeluidsdruk L 74+3 dB(A)Geluidsvermogen

Draag gehoorbescherming. Trillingsniveau Het trillingsemissieniveau, dat in deze gebruiksaan- wijzing wordt vermeld, is gemeten in overeenstem- ming met een gestandaardiseerde test volgens EN 60745; deze mag worden gebruikt om twee machi- nes met elkaar te vergelijken en als voorlopige be- oordeling van de blootstelling aan trilling bij gebruik van de machine voor de vermelde toepassingen.

• Het gebruik van de machine voor andere toe- passingen, of met andere of slecht onderhou- den accessoires, kan het blootstellingsniveau aanzienlijk verhogen.

Wanneer de machine is uitgeschakeld of wan- neer deze loopt maar geen werk verricht, kan dit het blootstellingsniveau aanzienlijk reduceren. Bescherm uzelf tegen de gevolgen van trilling door de machine en de accessoires te onderhouden, uw handen warm te houden en uw werkwijze te organiseren. BESCHRIJVING De nummers in de tekst verwijzen naar de diagram- men op pagina 2. Afb. A

1. Aan/Uit-schakelaar

2. Achterste handgreep

3. Knop voor vergrendeling in de Aan-stand

4. Stelknop snelheid

7. Stelwiel zuigkracht

8. Bevestigingspunt zijhandgreep

9. Afneembare voordeksel

14. Inbussleutelhouder

Schakel voor assemblage altijd de machine uit en verwijder de netstekker uit het stopcontact. De zijhandgreep monteren (Afb. A)

• De zijhandgreep (5) kan in één van de twee bevestigingspunten (8) voor de zijhandgreep worden geschroefd. Het stofafzuigsysteem aansluiten (Afb. A, C) Het wordt ten zeerste aanbevolen de machine te gebruiken met de stofslang en de stofzak, zodat de stofafzuiging optimaal is.

• Duw de stofslang (13) op de stofafzuigpoort (6), zoals wordt getoond in afbeelding C.

Controleer dat de stofzak op de stofslang is gemonteerd. De stofzak is voorzien van een draagriem, de gebruiker kan daarmee de stofzak dragen tijdens gebruik van het gereedschap. NB.: De stofzak moet worden geleegd wanneer deze half vol is, zodat de stofafzuiging optimaal blijft werken. Schuurpapier plaatsen en verwijderen (Afb. B)

• Houd de machine op z’n zij of ondersteboven, zoals een Afb. B wordt getoond

• Plaats schuurpapier (12) met de vereiste korrel op het schuurkussen (11). Controleer dat de perforatie in het schuurpapier (12) uitkomt op de perforatie op het schuurkussen (11).

• U kunt het schuurpapier (12) verwijderen door het eenvoudig van het schuurkussen (11) te trekken. NB.: Gebruik grof schuurpapier voor het schuren van ruwe, ongelijke oppervlakken. Gebruik schuurpapier met een gemiddelde korrel voor het verwijderen van de krassen die achterblijven van het grove schuur- papier. Gebruik fi jn schuurpapier voor het afwerken van oppervlakken. Het schuurkussen vervangen (Afb. A) Installeer alleen het schuurkussen dat door de fabrikant voor de machine is opgegeven. Het schuurkussen verwijderen:

1. Verwijder het schuurpapier (12) van het schuur-

op schuurkussen (11).

3. Draai, terwijl u het schuurkussen (11) stevig

vasthoudt, de inbussleutel naar links en draai de zeskantbout los.

Het schuurkussen (11) kan nu worden verwijderd.18

Het schuurkussen monteren:

1. Monteer het schuurkussen (11) op de machine.

3. Draai, terwijl u het schuurkussen (11) stevig

vasthoudt, de inbussleutel naar rechts en draai de zeskantbout vast.

In- en uitschakelen (Fig. A)

• Om het apparaat in te schakelen, drukt u op de vergrendelingsknop (3) en daarna op de aan / uit-schakelaar (1).

Om de machine naar continubedrijf te schakelen, houdt u de aan/uit-schakelaar (1) ingedrukt en drukt gelijktijdig de vergrendelingsknop (3) in.

• Om continubedrijf uit te schakelen, drukt u de aan/uit-schakelaar (1) nogmaals in.

• Om de machine uit te schakelen, laat u de aan/ uit-schakelaar (1) los. NB.: Aanbevolen wordt de motor na het schuren een korte tijd te laten draaien, zodat het resterende stof in de zak kan worden verzameld. Snelheidsafstelling (fi g. A) De vereiste snelheid kan worden aangepast met behulp van de Snelheid instelknop (4). Ook tijdens gebruik de rotatiesnelheid kan worden aangepast.

• Om de snelheid te verhogen, draait u de snelheid instelknop (4) met de klok mee.

• Om de snelheid te verlagen, draait u de snelheid instelknop (4) tegen de klok in. De vereiste snelheden zijn afhankelijk van het mate- riaal en kan worden bepaald door praktische testen. Afstelling van de zuigkracht (Afb. A) De machine is voorzien van een zelf-werkend stof af- zuigsysteem, waarmee stof van het werkoppervlak kan worden opgezogen in de stofzak, en dat helpt bij het handhaven van een schone en gezonde werk omgeving. De zuigkracht kan worden afgesteld door het stelwiel (7) voor de zuigkracht te draaien.

• U kunt de zuigkracht laten toenemen door het stelwiel (7) voor afstelling van de zuigkracht naar rechts te draaien.

• U kunt de zuigkracht laten afnemen door het stelwiel (7) voor afstelling van de zuigkracht naar links te draaien. NB.: het stofafzuigsysteem werkt alleen wanneer het gereedschap is ingeschakeld. Dichtbij randen schuren (fi g. A) Het voordeksel (9) van de afdekking van het schuurkussen (10) kan worden verwijderd, waar- door het mogelijk is om dichtbij randen te schuren. Om het voordeksel te verwijderen, schuift u het verwijderbare voordeksel (9) naar beneden. Om het deksel weer te monteren, schuift u het verwijderba- re frontdeksel (9) eenvoudig terug naar boven. Aanwijzingen voor optimaal gebruik

• Houd de machine stevig met beide handen vast.

• Schakel de machine in.

• Plaats de schuurzool met schuurpapier op het werkstuk.

• Beweeg de machine langzaam over het werk- stuk, waarbij de schuurzool stevig tegen het werkstuk wordt gedrukt.

• Oefen niet te veel druk uit op de machine. Laat de machine het werk doen.

• Schakel de machine uit en wacht totdat de ma- chine volledig tot stilstand is gekomen voordat u de machine wegzet.

Zorg dat de machine niet onder spanning staat wanneer onderhoudswerkzaamheden aan het mechaniek worden uitgevoerd. Reinig de machinebehuizing regelmatig met een zachte doek, bij voorkeur iedere keer na gebruik. Zorg dat de ventilatiesleuven vrij van stof en vuil zijn. Gebruik bij hardnekkig vuil een zachte doek bevochtigd met zeepwater. Gebruik geen oplosmid- delen als benzine, alcohol, ammonia, etc. Dergelij- ke stoffen beschadigen de kunststof onderdelen. MILIEU Defecte en/of afgedankte elektrische of elektronische gereedschappen dienen ter verwerking te worden aangeboden aan een daarvoor verantwoordelijke instantie. Uitsluitend voor EG-landen Werp elektrisch gereedschap niet weg bij het huisvuil. Conform de Europese Richtlijn 2012/19/ EG voor Afgedankte Elektrische en ElektronischeFR

Apparatuur en de implementatie ervan in nationaal recht moet niet langer te gebruiken elektrisch gereedschap gescheiden worden verzameld en op een milieuvriendelijke wijze worden verwerkt. GARANTIE VONROC producten zijn ontworpen volgens de hoogste kwaliteitsstandaarden en gegarandeerd vrij van defecten, zowel materieel als fabrieksfouten, tijdens de wettelijk vastgestelde garantieperiode vanaf de eerste aankoopdatum. Mocht het product tijdens deze periode gebreken vertonen veroorzaakt door defecte materialen en/of fabrieksfouten, neem dan rechtstreeks contact op met VONROC. De volgende situaties vallen niet onder de garantie:

• Er zijn reparaties of aanpassingen aan de machine uitgevoerd, of er is een poging daartoe ondernomen, door een nietgeautoriseerd ser- vicecentrum.

• De machine is misbruikt, verkeerd gebruikt of slecht onderhouden.

• Er zijn niet-originele reserveonderdelen gebruikt Dit vormt de enige garantie opgesteld door het be- drijf zowel expliciet als impliciet. Er bestaan geen andere garanties expliciet of impliciet welke verder gaan dan deze garantie, inclusief impliciete garanties van verkoopbaarheid en geschiktheid voor bepaalde doeleinden. In geen enkel geval kan VONROC aansprakelijk worden gesteld voor inci- dentele schade of gevolgschade. Reparaties van dealers zijn gelimiteerd tot de reparatie of vervan- ging van defecte producten of onderdelen. Het product en de gebruikershandleiding zijn onderhevig aan wijzigingen. Specifi caties kunnen zonder opgaaf van redenen worden gewijzigd.
