MANUAL DE UTILIZARE DS501AC Vonroc

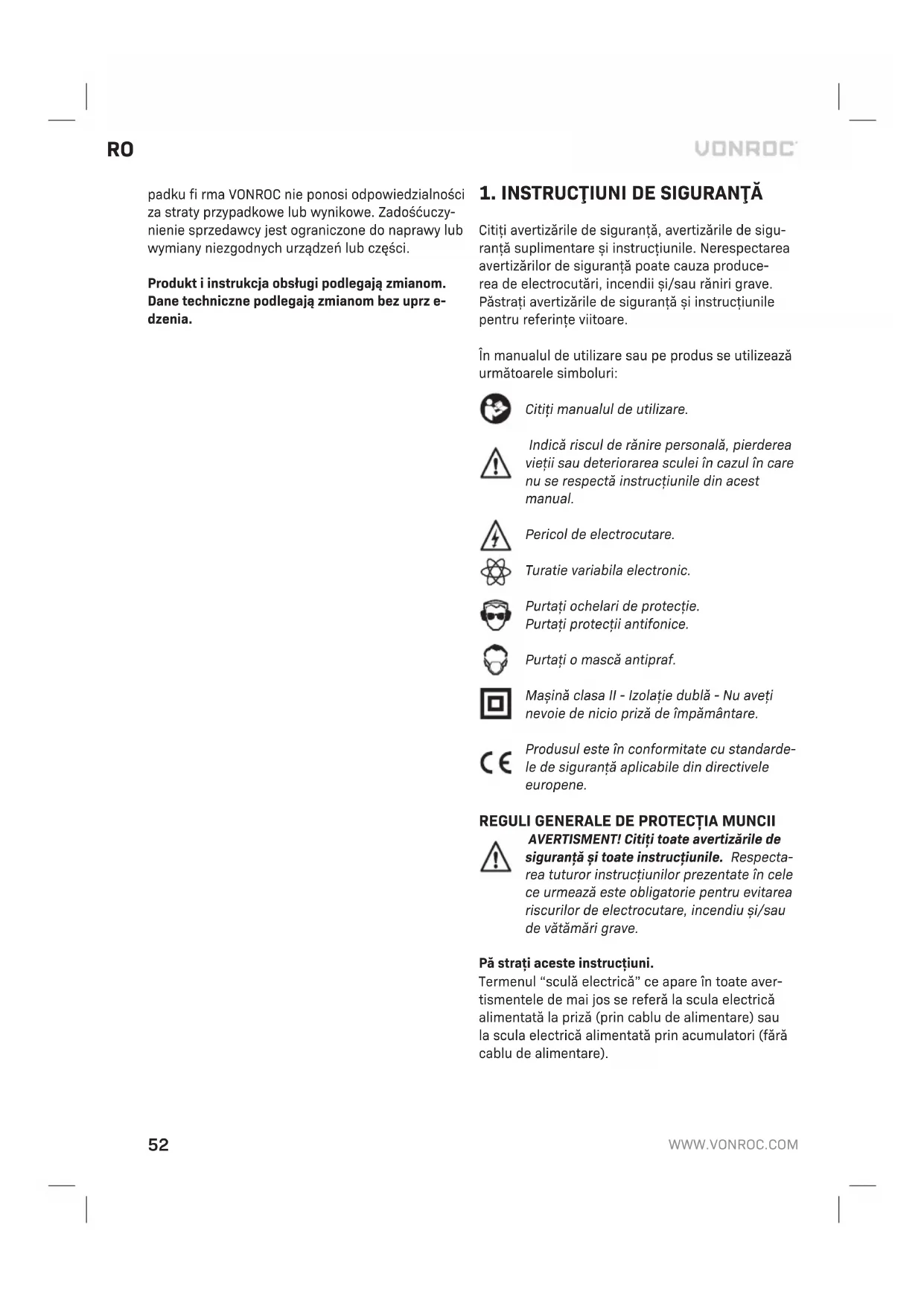

Traducere a instrucţiunilor originale 52

Citiți avertizările de siguranță, avertizările de sigu- ranță suplimentare și instrucțiunile. Nerespectarea avertizărilor de siguranță poate cauza produce- rea de electrocutări, incendii și/sau răniri grave. Păstrați avertizările de siguranță și instrucțiunile pentru referințe viitoare. În manualul de utilizare sau pe produs se utilizează următoarele simboluri: Citiți manualul de utilizare. Indică riscul de rănire personală, pierderea vieții sau deteriorarea sculei în cazul în care nu se respectă instrucțiunile din acest manual. Pericol de electrocutare. Turatie variabila electronic. Purtați ochelari de protecție. Purtați protecții antifonice. Purtați o mască antipraf. Mașină clasa II - Izolație dublă - Nu aveți nevoie de nicio priză de împământare. Produsul este în conformitate cu standarde- le de siguranță aplicabile din directivele europene.

REGULI GENERALE DE PROTECȚIA MUNCII

AVERTISMENT! Citiți toate avertizările de siguranță și toate instrucțiunile. Respecta- rea tuturor instrucțiunilor prezentate în cele ce urmează este obligatorie pentru evitarea riscurilor de electrocutare, incendiu și/sau de vătămări grave. Pă strați aceste instrucțiuni. Termenul “sculă electrică” ce apare în toate aver- tismentele de mai jos se referă la scula electrică alimentată la priză (prin cablu de alimentare) sau la scula electrică alimentată prin acumulatori (fără cablu de alimentare).RO

a) Mențineți spațiul de lucru curat și bine ilumi- nat. Spațiile de lucru dezordonate și întunecate predispun la accidente. b) Nu utilizați sculele electrice în medii explozive, ca de exemplu în prezența unor materiale infl a- mabile cum ar fi lichide, gaze sau praf. Sculele electrice produc scântei, care pot aprinde praful sau vaporii. c) În timpul lucrului cu o sculă electrică, nu lăsați copiii sau privitorii să se apropie. Micșorarea atenției vă poate face să pierdeți controlul.

2) Securitatea din punct de vedere electric

a) Ștecherele sculelor electrice trebuie să se po- trivească în priza de alimentare. Nu modifi cați ștecherul niciodată și în nici un fel. Nu folosiți ștechere de adaptare pentru sculele electrice cu legare la pământ (împământate). Ștecherele nemodifi cate și prizele de alimentare corespun- zătoare vor reduce riscul de electrocutare. b) Evitați contactul corporal cu suprafețele împă- mântate, cum ar fi conducte, radiatoare, plite sau frigidere. Există un risc sporit de electrocu- tare în cazul în care corpul dumneavoastră este legat la pământ. c) Nu expuneți sculele electrice la ploaie sau la umezeală. În urma intrării apei într-o sculă electrică va crește riscul de electrocutare. d) Nu forțați cablul de alimentare. Nu folosiți niciodată cablul de alimentare pentru transpor- tul, tragerea sau scoaterea din priză a sculei electrice. Țineți cablul de alimentare departe de sursele de căldură, petrol, vârfuri ascuțite sau de piese în mișcare. Cablurile de alimen- tare deteriorate sau încâlcite duc la creșterea riscului de electrocutare. e) Atunci când folosiți o sculă electrică în exterior, utilizați un prelungitor corespunzător lucrului în exterior.Utilizarea unui prelungitor cores- punzător lucrului în exterior reduce riscul de electrocutare. f) În cazul în care operarea unei unelte electrice într-un spațiu cu umiditate nu poate fi evitată, utilizați o alimentare cu dispozitiv de protecție la curent rezidual (RCD). Utilizarea unui dispozi- tiv RCD reduce riscul electrocutării.

3) Securitatea personalł

a) Atunci când folosiți o sculă electrică fi ți con- centrat, fi ți atent la ceea ce faceți și acționați conform bunului simț. Nu folosiți o sculă electri- că atunci când sunteți sub infl uența drogurilor, alcoolului sau a medicamentelor. Un moment de neatenție în timpul utilizării sculelor electrice poate duce la vătămări personale grave. b) Utilizați echipamentul de protecție corporală. Folosiți întotdeauna ochelari de protecție. Folosirea echipamentelor de protecție conform condițiilor de lucru, ca de exemplu măști de praf, încălțăminte de protecție anti-alunecare, căști de protecție sau antifoane va reduce vătă- mările personale. c) Evitați pornirea accidentală. Înainte de a introduce scula electrică în priza de alimentare, asigurațivă că aveți comutatorul de acționare în poziția oPRiT (off). Transportarea uneltelor electrice ținând degetul pe întrerupător sau alimentarea cu tensiune a uneltelor electrice ce au întrerupătorul în poziția pornit înlesnesc producerea. d) Înainte de a pune în funcțiune scula electrică, îndepărtați toate penele sau cheile de reglare. O cheie sau o pană care au fost lăsate atașate de o parte rotativă a sculei electrice poate duce la vătămări personale. e) Nu vă întindeți pentru a ajunge la punctul de lucru. Mențineți permanent un contact ferm al piciorului și un echilibru stabil. În acest fel pu- teți controla mai bine scula electrică în situații neprevăzute. f) Îmbrăcați-vă în mod adecvat. Nu purtați haine largi sau bijuterii. Părul, hainele și mănuși- le trebuie menținute departe de părțile în mișcare. Hainele largi, părul și bijuteriile pot fi agățate și prinse de părțile în mișcare. g) Dacă dispozitivele sunt construite pentru a fi conectate la echipamente de extragere și colectare a prafului, asigurați-vă că aceste echipamente sunt conectate și funcționează corect. Folosirea unor astfel de echipamente poate reduce pericolele legate de praf. h) Nu lăsați ca obișnuința obținută prin utilizarea frecventă a uneltelor să vă permită să deveniți impasibil și să ignorați principiile de siguranță în utilizarea uneltelor. O acțiune neglijentă poate provoca accidente grave într-o fracțiune de secundă.54

4) Utilizarea și întreținerea sculei electrice

a) Nu forțați scula electrică. Folosiți scula electrică adecvată operațiunii care trebuie efectuată. O sculă electrică adecvată își va efectua mai bine și mai în siguranță sarcina deoarece este folosi- tă la parametrii pentru care a fost proiectată. b) Nu folosiți scula electrică în cazul în care co- mutatorul de acționare nu realizează pornirea și oprirea acesteia. Orice sculă electrică ce nu poate fi comandată cu ajutorul comutatorului de acționare este periculoasă și trebuie reparată. c) Înainte de a efectua orice fel de reglaje, schim- bări ale accesoriilor sau pe perioada depozitării sculelor electrice deconectați ștecherul de la sursa de energie electrică. Astfel de măsuri preventive reduc riscul de pornire accidentală a sculei electrice. d) Nu depozitați sculele electrice neutilizate la îndemâna copiilor și nu permiteți persoanelor care nu sunt familiare cu sculele electrice sau cu prezentele instrucțiuni să le utilizeze. Scu- lele electrice sunt periculoase atunci când sunt utilizate de către persoane neinstruite. e) Întrețineți sculele electrice. Verifi cați alinierea sau prinderea părților în mișcare, verifi cați componentele sculei pentru a vă asigura că nu sunt sparte și, de asemenea, verifi cați orice alte situații care ar putea afecta funcționarea sculei electrice. Dacă scula electrică se defec- tează, reparați-o înainte de a o refolosi. Sculele electrice întreținute necorespunzător duc la producerea multor accidente. f) Mențineți sculele așchietoare ascuțite și cura- te. Sculele așchietoare întreținute corespunză- tor, având muchiile tăietoare ascuțite, se înțe- penesc mai greu și sunt mai ușor de controlat. g) Utilizați sculele electrice, accesoriile și burghie- le etc., în conformitate cu prezentele instruc- țiuni și în mod corespunzător tipului de sculă electrică utilizat, ținând seama de condițiile de lucru și de sarcina care trebuie efectuată. Utilizarea unor scule electrice pentru operații diferite de cele pentru care acestea au fost proiectate poate duce la situații periculoase. h) Țineți mânerele și suprafețele de prindere us- cate, curate și lipsite de ulei și unsoare. Mânere și suprafețele de prindere alunecoase nu permit manipularea și controlul uneltei în de siguranță în situații neașteptate.

a) Prevedeți repararea uneltei de lucru de către o persoană califi cată, folosind exclusiv piese de schimb identice. Astfel, vă asigurați că este păstrată siguranța uneltei electrice.

INSTRUCȚIUNI SUPLIMENTARE DE SIGURANȚĂ

• Nu utilizați hârtii abrazive supradimensionate pentru șlefuit, ci urmați specifi cațiile producă- torului pentru dimensiunea hârtiilor abrazive. Hârtiile abrazive pentru șlefuit care depășesc talpa de șlefuit pot provoca răniri, se pot bloca și rupe sau pot provoca loviri.

• Nu se recomandă șlefuirea vopselei cu plumb. Vopseaua cu plumb trebuie îndepărtată numai de un specialist.

Nu lucrați pe materiale care eliberează substanțe periculoase (de exemplu azbest). Luați măsuri de precauție dacă este posibil să apară praf peri- culos, combustibil sau exploziv. Purtați o mască anti-praf. Utilizați un sistem de aspirare a prafului.

• Dacă placa de ipsos sau tencuiala este șlefuită, acest lucru poate duce la acumularea de electricitate statică pe instrument. Pentru a vă asigura siguranța, șlefuitorul de perete este împământat. Îndepărtați praful numai cu un aspirator cu împământare.

• Nu prelucraţi materiale care conţin azbest. Az- bestul este considerat o substanţă cancerigenă.

• Nu utilizaţi maşina pentru şlefuirea pieselor de prelucrat din magneziu.

• Purtaţi ochelari de protecţie. Purtaţi protecţii antifonice. Dacă este necesar, utilizaţi alte mijloace de protecţie, cum ar fi mănuşi de pro- tecţie, încălţăminte de protecţie etc.

• Ţineţi maşina de suprafeţele de prindere izolate acolo unde accesoriul poate atinge cablaje ascunse sau cablul de alimentare. Dacă acceso- riul atinge un cablu ‚sub tensiune‘, şi părţile metalice expuse ale maşinii se vor afl a ‚sub tensiune‘. Pericol de electrocutare.

• Fiţi atenţi atunci când şlefuiţi suprafeţele vopsite.

• Înainte de utilizare, îndepărtaţi toate cuiele şi alte obiecte din metal din piesa de prelucrat.

• Asiguraţi-vă că piesa de prelucrat este corect montată sau fi xată.

• Utilizaţi numai hârtie abrazivă adecvată utilizării cu acest tip de maşină.

• Utilizaţi numai hârtie abrazivă cu dimensiuni corecte. Asiguraţi-vă că hârtia abrazivă este montată corect.RO

• Inspectaţi hârtia abrazivă înainte de fi ecare uti- lizare. Nu utilizaţi hârtie abrazivă uzată în urma utilizării prelungite.

• Nu aşezaţi niciodată maşina pe o masă sau pe un banc de lucru înainte de a opri alimentarea electrică. Siguranța electrică Verifi cați întotdeauna că tensiunea rețelei electrice de alimentare corespunde tensiunii de pe plăcuța indicatoare a caracteristicilor tehnice.

• Nu utilizați mașina în cazul în care cablul de alimentare și/sau fi șa acestuia sunt deteriorate.

• Utilizați numai cabluri prelungitoare corespun- zătoare puterii nominale a mașinii și cu o grosi- me minimă de 1,5 mm². Dacă utilizați un cablu prelungitor înfășurat pe un tambur, desfășurați complet cablul.

2. INFORMAŢII CU PRIVIRE LA MAŞINĂ

Domeniul de utilizare Mașina este proiectată pentru șlefuirea pereților și a tavanelor, pentru șlefuirea pereților uscați netezi, pentru îndepărtarea vopselei, tapetului și resturilor de adeziv. Nu este permisă utilizarea discurilor de tăiere, a discurilor de degroșare, a discurilor abrazive lamelare sau a periilor de sârmă. Mașina nu este potrivită pentru prelucrarea obiectelor care conțin azbest. Utilizarea necorespunzătoare poate deteriora instrumentul.

SPECIFICAŢII TEHNICE

Nr. model DS501AC Voltaj 230-240V ~Frecvență 50 HzPutere de alimentare 750WViteză la funcţionare în gol 1500-2700/minDiametru talpă de şlefuit Ø 175 mmDiametru hârtie abrazivă pentru şlefuitØ 180 mmGreutate 2,2 kgNivel presiune sonoră L 74+3 dB(A)Nivel putere acustică L 85+3 dB(A)Vibraţie 3,84+1,5 m/s² Purtați protecții antifonice. Nivelul vibrațiilor Nivelul emisiilor de vibrații menționat pe spatele acestui manual de instrucțiuni a fost măsurat în conformitate cu un test standardizat precizat în EN 60745; poate fi folosit pentru a compara o sculă cu alta și ca evaluare preliminară a expunerii la vibrații atunci când folosiți scula pentru aplicațiile menționate: - utilizarea sculei pentru aplicații diferite sau cu accesorii diferite și prost întreținute poate crește semnifi cativ nivelul de expunere; - momentele în care scula este oprită sau când funcționează dar nu execută nicio lucrare, pot reduce semnifi cativ nivelul de expunere. Protejați-vă împotriva efectelor vibrațiilor prin întreținerea sculei și a accesoriilor sale, păstrând mâinile calde și organizând procesele de lucru. DESCRIERE Numerele din text se referă la diagramele de la pagina 2. Fig. A

6. Port de extragere a prafului

7. Rotiță de reglare a puterii de aspirație

8. Punct de conexiune mâner lateral

9. Capac frontal detașabil

10. Capac pentru talpa de șlefuit

11. Talpa de șlefuit

12. Hârtie abrazivă pentru șlefuit

13. Furtun pentru praf

14. Suport cheie hexagonală

Înainte de asamblare, opriți alimentarea electrică a mașinii și deconectați fi șa cablului de alimentare de la priza de rețea. Montarea mânerului lateral (Fig. A)

• Mânerul lateral (5) poate fi înfi letat în unul din cele două puncte de conexiune pentru mânerul lateral (8).56

Conectarea sistemului de aspirare a prafului (Fig. A, C) Este recomandat să folosiți mașina împreună cu furtunul și sacul pentru praf, asigurând o extracție optimă a prafului.

• Împingeți furtunul pentru praf (13) pe orifi ciul de extracție a prafului (6) așa cum se arată în fi gura C.

• Asigurați-vă că sacul pentru praf este montat pe furtunul pentru praf. Sacul pentru praf este prevăzut cu o curea de transport, care permite utilizatorului să transporte sacul pentru praf în timp ce folosește instrumentul. Notă: Sacul pentru praf trebuie golit atunci când sacul este pe jumătate plin pentru a menține o extracție optimă de praf. Montarea și îndepărtarea hârtiei abrazive pentru șlefuit (fi g. B)

• Țineți mașina pe lateral sau cu partea de sus în jos, așa cum se arată în Fig. B.

• Montați hârtia abrazivă pentru șlefuit (12) cu granulația necesară pe talpa de șlefuit (11). Asigurați-vă că perforația de pe hârtia abrazivă pentru șlefuit (12) corespunde cu perforația de pe talpa de șlefuit (11).

• Pentru a îndepărta hârtia abrazivă pentru șlefuit (12), pur și simplu trageți-o de pe talpa de șlefuit (11). Notă: Folosiți hârtie abrazivă pentru șlefuit grosieră pentru șlefuirea suprafețelor aspre și inegale. Folosiți hârtie abrazivă pentru șlefuit medie pentru a îndepărta zgârieturile rămase de la hârtia abra- zivă pentru șlefuit grosieră. Folosiți hârtie abrazivă pentru șlefuit fi nă pentru fi nisarea suprafețelor. Înlocuirea tălpii de șlefuit (Fig. A) Instalați pe mașină numai talpa de șlefuit specifi cat de producător. Demontarea tălpii de șlefuit:

1. Scoateți hârtia abrazivă pentru șlefuit (12) de

pe talpa de șlefuit (11).

2. Introduceți cheia hexagonală furnizată în șuru-

bul de pe talpa de șlefuit (11).

3. Ținând ferm talpa de șlefuit (11), rotiți cheia în

sens antiorar pentru a slăbi șurubul hexagonal.

4. Talpa de șlefuit (11) poate fi acum îndepărtată.

Montarea tălpii de șlefuit:

1. Montați talpa de șlefuit (11) pe mașină.

2. Introduceți șurubul în talpa de șlefuit (11) și

introduceți cheia hexagonală în șurub.

3. Ținând ferm talpa de șlefuit (11), rotiți cheia în

sens orar pentru a strânge șurubul hexagonal.

Pornirea și oprirea (Fig. A)

• Pentru a porni mașina, apăsați butonul de blocare (3) și apăsați comutatorul de pornire/ oprire (1).

• Pentru a comuta aparatul în modul continuu, mențineți comutatorul de pornire/oprire (1) apă- sat și apăsați simultan butonul de blocare (3).

• Pentru a opri modul continuu, apăsați din nou comutatorul de pornire/oprire (1).

• Pentru a opri mașina, eliberați comutatorul de pornire/oprire (1). Notă: Se recomandă păstrarea motorului în funcțiu- ne pentru o perioadă scurtă de timp după șlefuire, astfel încât praful rezidual să poată fi colectat în sac. Reglarea vitezei (Fig. A) Viteza necesară poate fi reglată folosind rotița de reglare a vitezei (4). De asemenea, în timpul funcți- onării, viteza de rotație poate fi reglată.

• Pentru a crește viteza, rotiți butonul de reglare a vitezei (4) în sens orar.

• Pentru a scădea viteza, rotiți butonul de reglare a vitezei (4) în sens antiorar. Viteza necesară depinde de material și poate fi determinată prin teste practice. Reglarea puterii de aspirație (Fig. A) Mașina este echipată cu un sistem de aspirare a prafului, care permite aspirarea prafului de pe suprafața de lucru în sacul pentru praf, contribuind la menținerea unui mediu de lucru curat și sănătos. Puterea de aspirație poate fi reglată prin rotirea rotiței de reglare a puterii de aspirație (7).

• Pentru a crește puterea de aspirație, rotiți rotița de reglare a puterii de aspirație (7) în sens orar.

• Pentru a scădea puterea de aspirație, rotiți ro- tița de reglare a puterii de aspirație (7) în sens antiorar. Notă: Sistemul de aspirație va funcționa numai în timp ce instrumentul este în funcțiune.RO

Șlefuire aproape de margini (Fig. A) Capacul frontal (9) al capacului tălpii de șlefuit (10) poate fi îndepărtat, permițând șlefuirea aproape de margini. Pentru a scoate capacul frontal, glisați capacul frontal detașabil (9) în jos. Pentru a monta din nou capacul, pur și simplu glisați capacul fron- tal detașabil (9) în sus înapoi în poziție. Sfaturi pentru utilizarea optimă

• Țineți ferm mașina de mâner.

• Așezați talpa de șlefuire cu hârtia abrazivă pe piesa de prelucrat.

• Deplasați încet mașina peste piesa de prelucrat, apăsând ferm talpa de șlefuire pe piesa de prelucrat.

• Nu aplicați o presiune excesivă asupra mașinii. Lăsați mașina să execute operația.

• Opriți mașina și așteptați oprirea completă a mașinii înainte de a așeza mașina.

Înainte de curățare și întreținere, opriți alimentarea electrică a mașinii și deconec- tați fi șa cablului de alimentare de la priza de rețea. Curățați regulat carcasa cu o cârpă moale, de preferat după fi ecare utilizare. Curățați fantele de aerisire de praf și murdărie. Îndepărtați murdăria persistentă cu o cârpă moale înmuiată în clăbuci de săpun. Nu folosiți solvenți precum benzină, alcool, amoniac, etc. Astfel de substanțe chimice vor dete- riora componentele sintetice. MEDIU Aparatele electrice sau electronice deteriorate și/sau defecte trebuie colectate în locurile de reciclare corespunzătoare. Numai pentru țările din CE Nu aruncați echipamentele acționate electric îm- preună cu gunoiul menajer. Conform Indicației eu- ropene 2012/19/EU pentru echipamente electrice și electronice uzate și a implementării sale la nivel național, echipamentele acționate electric scoase din uz trebuie colectate separat și evacuate într-o manieră ecologică. GARANŢIE Produsele VONROC sunt realizate la cele mai înalte standarde de calitate și sunt garantate în privin- ța materialelor și a manoperei pentru întreaga perioadă de utilizare în garanție, începând cu data achiziției. În cazul în care produsul se defectează în timpul perioadei de utilizare, contactați direct VONROC. Următoarele circumstanțe sunt excluse de la această garanție:

• Reparațiile sau modifi cările care realizate sau care s-au încercat a fi efectuate de centre de service neautorizate.

• Uzura în condiții normale.

• Unealta care a fost abuzată, utilizată într-un mod neglijent sau întreținută în mod inadecvat.

• Folosirea unor piese de schimbe neoriginale. Aceasta acoperă garanția companiei, explicită sau implicită. Nu există alte garanții explicite sau impli- cite care să se extindă dincolo de cele indicate aici, incluzând garanțiile, vandabilitatea sau adecvarea pentru un anumit scop. În nicio situație, VONROC nu este responsabil pentru daunele incidentale sau consecvențiale. Reparațiile efectuate de repre- zentant trebuie să fi e limitate la reparațiile sau la înlocuirea unităților sau a pieselor neconforme. Produsul și manualul de utilizare pot suferi modi- fi cări. Specifi cațiile se pot modifi ca fără notifi care prealabilă.58
