MODE D'EMPLOI RoninSC DJI

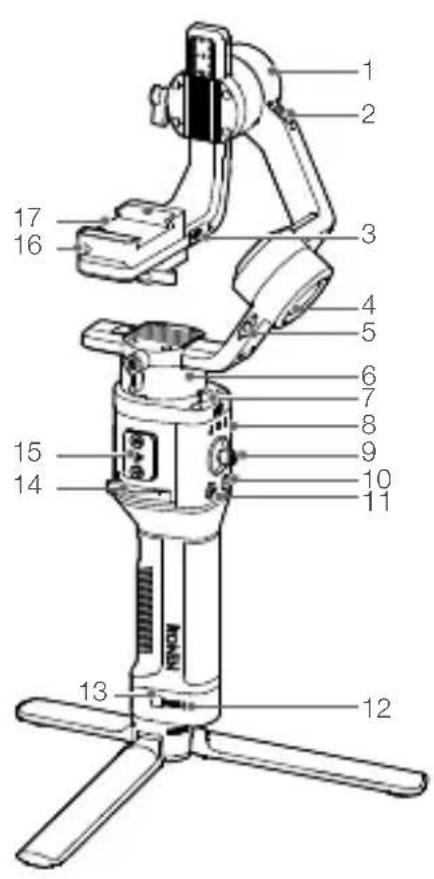

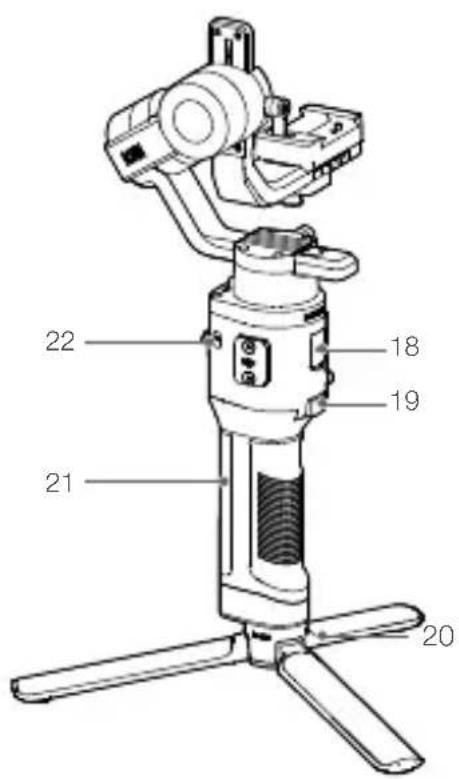

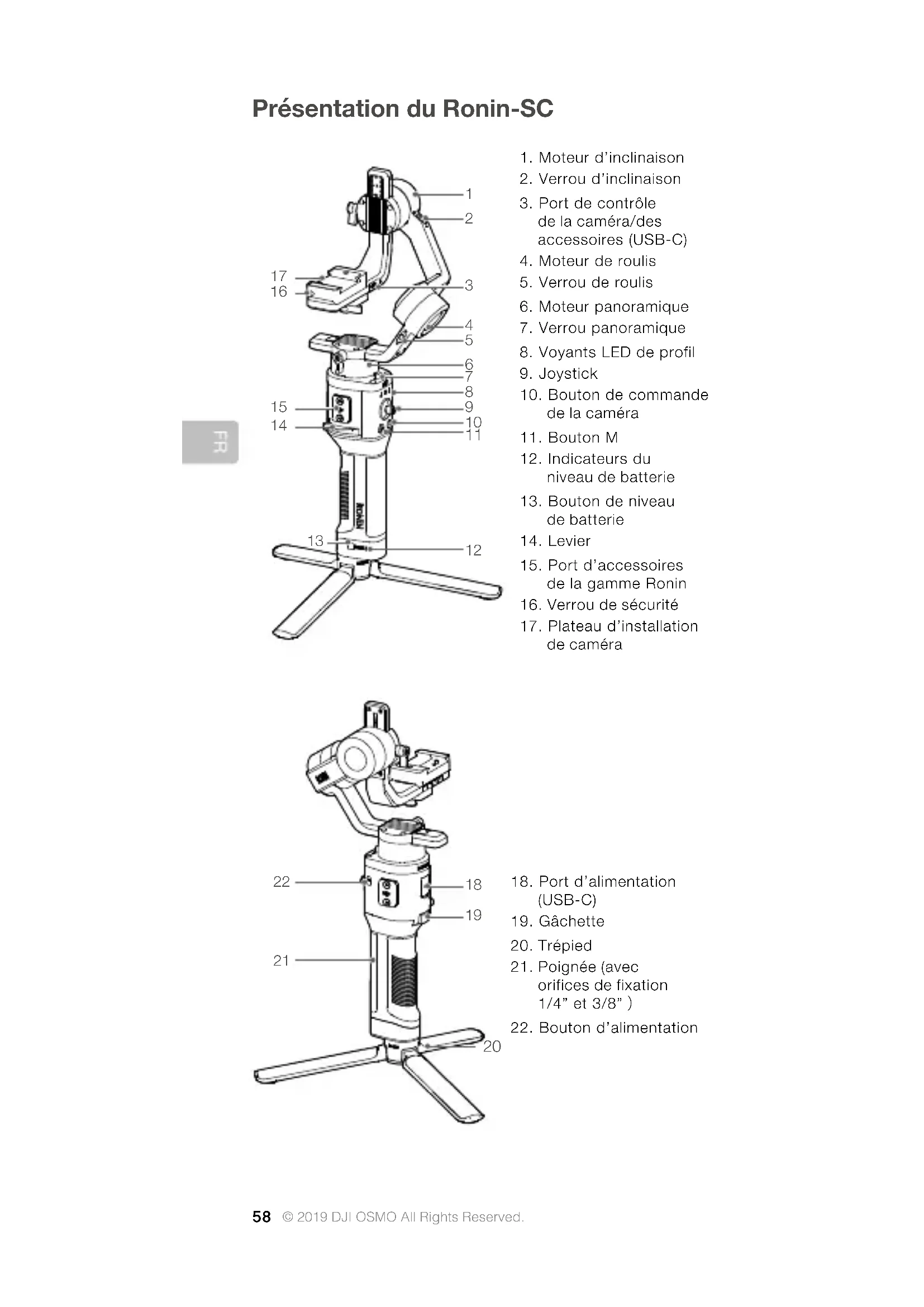

1. Moteur d’inclinaison

2. Verrou d’inclinaison

de la caméra/des accessoires (USB-C)

6. Moteur panoramique

10. Bouton de commande

13. Bouton de niveau

16. Verrou de sécurité

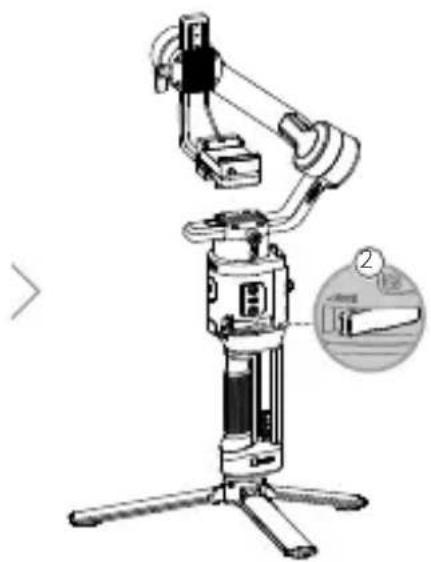

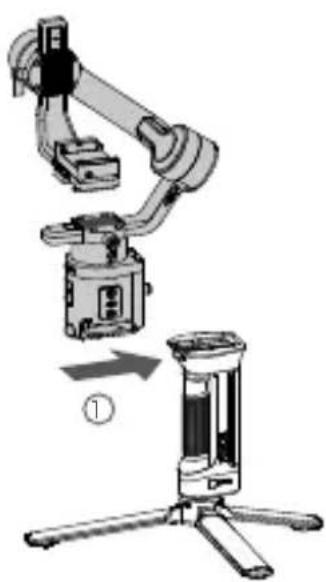

et visionnage des didacticiels Recherchez « Ronin » dans l’App Store ou Google Play, puis suivez les instructions d’installation. Regardez les didacticiels sur le site ociel de DJI. https://www.dji.com/ronin-sc C. Montage de la poignée Application Ronin B. Fixation du trépied

© 2019 DJI OSMO All Rights Reserved. E. Vérication du niveau de batterie Pendant la charge, les indicateurs de niveau de batterie indiquent le niveau de la batterie. Hors charge, appuyez sur le bouton de niveau de batterie pour vérier le niveau de la batterie. Le Ronin-SC peut être utilisé pendant la charge. Activation du Ronin-SC Le Ronin-SC doit être activé via l’application Ronin avant la première utilisation.

1. Appuyez et maintenez enfoncé le bouton d’alimentation pour

mettre la nacelle sous tension.

2. Activez le Bluetooth sur votre appareil mobile et lancez

l’application Ronin. Notez qu’un compte DJI est requis pour lancer l’application Ronin. Une fois détecté dans la liste des périphériques Bluetooth, sélectionnez le Ronin-SC et entrez le mot de passe Bluetooth par défaut : 12345678.

3. Assurez-vous d’être connecté à Internet et suivez les

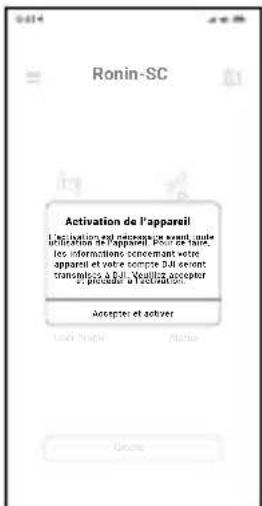

instructions à l’écran pour activer le Ronin-SC. Port d’alimentation Adaptateur secteur USB Prise courant

D. Recharge de la batterie Avant la première utilisation, chargez la poignée via le port d’alimentation à l’aide d’un câble d’alimentation (fourni) et d’un adaptateur USB (non fourni). Il est recommandé d’utiliser un adaptateur USB de 5 V/2 A. F. Mise sous/hors tension et mode veille Appuyez et maintenez le bouton d’alimentation enfoncé pour allumer ou éteindre le Ronin-SC. Appuyez sur le bouton d’alimentation pour passer en mode veille. Appuyez à nouveau pour quitter le mode veille. FaibleÉlevé Ronin-SCUser ProfileCreateStatusActivation de l’appareilL'activation est nécessaire avant toute utilisation de l'appareil. Pour ce faire, les informations concernant votre appareil et votre compte DJI seront transmises à DJI. Veuillez accepter et procéder à l'activation.Accepter et activerFR © 2019 DJI OSMO All Rights Reserved.

Montage de la caméra Assurez-vous de préparer la caméra avant de la monter sur le Ronin-SC. Retirez le cache de l’objectif et assurez-vous que la batterie et la carte mémoire sont insérées dans la caméra.1. Les trois axes de la nacelle sont verrouillés par défaut. Déverrouillez les trois axes, réglez la nacelle sur la position indiquée et verrouillez à nouveau les trois axes.2. Si nécessaire, xez la plaque de xation* au bas de la caméra à l’aide d’un tournevis plat.* Une plaque de xation est requise dans les scénarios suivants : Lorsque vous utilisez un appareil photo petit et léger tel qu’un appareil photo Sony A6300. Lorsque vous utilisez un objectif de grand diamètre tel qu’un appareil photo Sony A7M3 avec un objectif 16-35 mm f/2.8 GM mm. Lorsque vous utilisez un moteur de mise au point.Reportez-vous à la page du produit Ronin-SC sur le site Web ociel de DJI (http://www.dji.com/ronin-sc) pour la liste la plus récente des caméras compatibles. Plateau glissière

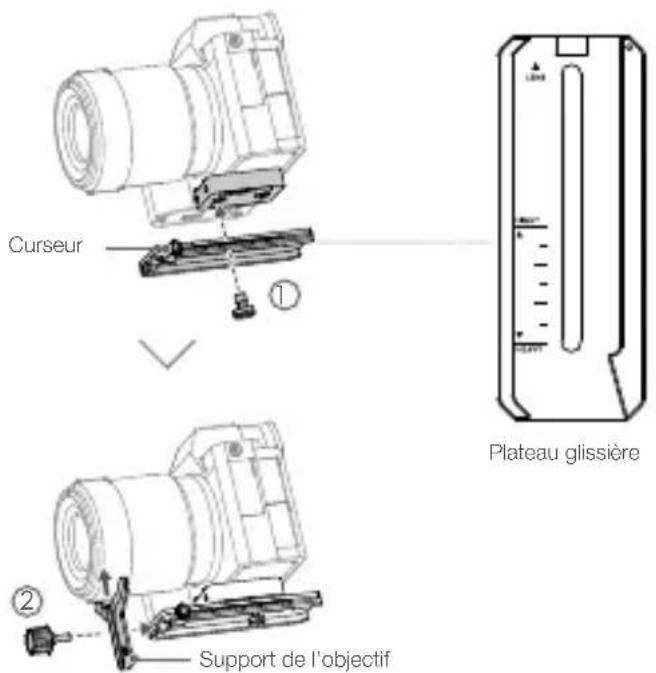

Plaque de fixation3. Fixez le plateau glissière et le support de l’objectif . Déplacez le curseur vers l’avant du plateau. L’objectif de caméra et la èche sur le plateau glissière doivent être orientés dans la même direction. Montez la caméra en fonction des indicateurs du plateau glissière. Utilisez le support de l’objectif pour des performances optimales.

CurseurSupport de l’objectifFR

© 2019 DJI OSMO All Rights Reserved. Si vous utilisez des accessoires tels que le support pour téléphone ou le moteur de mise au point, veillez à installer tous les accessoires avant l’équilibrage. Reportez-vous aux manuels des accessoires pour plus d’informations. Assurez-vous de serrer la vis sous le plateau glissière.

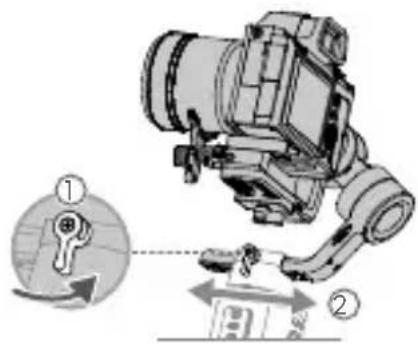

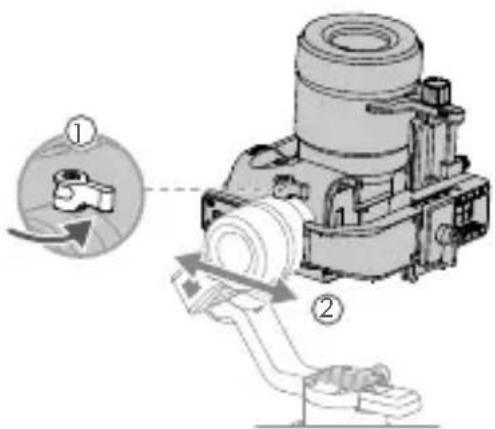

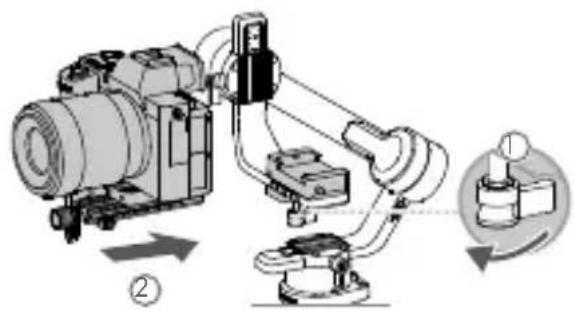

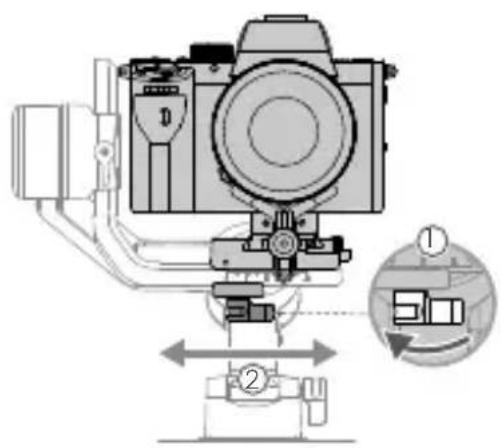

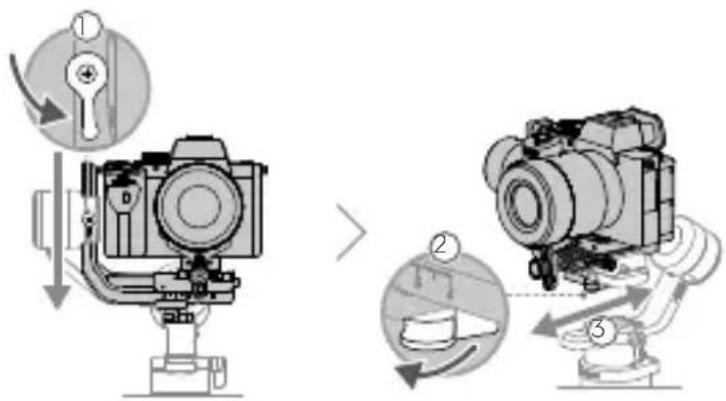

4. Desserrez la molette au bas du plateau d’installation de la caméra et déplacez-la sur le côté de l’axe. Faites glisser l’appareil photo sur le plateau . Serrez la molette lorsque la caméra est au milieu du plateau. Équilibrage L’équilibrage est nécessaire avant la prise de vue. Avant l’équilibrage, assurez-vous de mettre sous tension l’appareil photo si vous utilisez un objectif à zoom optique et de sélectionner la distance focale si vous utilisez un objectif à focale variable. Il existe des didacticiels d’équilibrage dans l’application Ronin, qui peuvent être visualisés après l’activation. L’équilibrage peut également être eectué sans connexion à l’application Ronin. Dans ce scénario, assurez-vous que le Ronin-SC est hors tension ou en mode veille avant l’équilibrage.1. Équilibrage de la profondeur de l’axe d’inclinaisona. Déverrouillez l’axe d’inclinaison et abaissez la caméra en desserrant la molette de l’axe d’inclinaison .b. Tournez l’axe d’inclinaison de manière à ce que l’objectif de caméra soit orienté vers l’avant. Assurez-vous que la caméra ne pèse pas trop sur l’avant ou l’arrière. Si elle pèse trop à l’avant, déplacez la caméra vers l’arrière. Si elle pèse trop à l’arrière, déplacez la caméra vers l’avant.c. Desserrez la molette sous le plateau d’installation de la caméra et ajuster l’équilibre de la caméra jusqu’à ce qu’elle soit stable.d. Serrez la molette.

2. Équilibrage de l’inclinaison verticale

a. Tournez l’axe d’inclinaison de manière à ce que l’objectif de caméra soit dirigé vers le haut. Assurez-vous que la caméra ne pèse pas trop sur l’inclinaison haut ou bas. Si la caméra est inclinée d’un côté, tirez le bras d’inclinaison de l’autre côté. b. Desserrez la molette du moteur d’inclinaison et réglez l’équilibre de la caméra jusqu'à ce qu’elle reste immobile et ne s’incline ni vers le haut, ni vers le bas. c. Serrez la molette. d. Répétez l’étape 1 pour équilibrer la profondeur de l’axe d’inclinaison. Le curseur du plateau glissière sert à enregistrer la position d’équilibre. Déplacez le curseur à côté de la plaque de xation et serrez le curseur.

3. Équilibrage de l’axe de roulis

a. Verrouillez l’axe d’inclinaison et déverrouillez l’axe de roulis. Vériez la direction vers laquelle le moteur de roulis bascule. Si la caméra pivote vers la gauche, déplacez-la vers la droite. Si la caméra pivote vers la droite, déplacez-la vers la gauche. b. Desserrez la molette sur le plateau d’installation de la caméra , et ajustez la position du plateau jusqu’à ce que la caméra soit stable. c. Serrez la molette. Si la caméra va vers l’avant, reculez-la jusqu’à ce que le curseur se trouve à côté de la plaque de xation.

4. Équilibrage de l’axe panoramique

a. Déverrouillez l’axe panoramique. Tenez la poignée, inclinez le Ronin-SC latéralement et vériez le mouvement de l’axe panoramique. Si l’objectif de caméra pivote vers le bas, poussez l’axe panoramique vers l’arrière. Si l’objectif de caméra pivote vers le haut, poussez l’axe panoramique vers l’avant. b. Desserrez la molette du moteur panoramique . Réglez l’équilibre de la caméra jusqu'à ce qu’elle reste immobile lorsque vous faites tourner l’axe panoramique tout en soulevant la poignée. c. Serrez la molette. Fonctionnement Réglage automatique Après l’installation, l’activation et l’équilibrage, le Ronin-SC doit être réglé automatiquement pour pouvoir être utilisé. Assurez- vous de placer le Ronin-SC sur une surface plane avant de procéder au réglage automatique. Il y a deux façons de régler automatiquement le Ronin-SC. A. Appuyez sur le bouton M du Ronin-SC et maintenez-le enfoncé pendant quatre secondes pour démarrer Auto Tune. B. Lancez l’application Ronin, allez à la page des paramètres du moteur et sélectionnez Auto Tune. Fonctions des boutons Bouton d’alimentation : appuyez et maintenez le bouton d’alimentation enfoncé pour allumer ou éteindre le Ronin-SC. Touchez le bouton d’alimentation pour entrer ou quitter le mode veille. Bouton M : touchez pour sélectionner un prol d’utilisateur. Maintenez la touche enfoncée pour accéder au mode Sport. Joystick : poussez le joystick vers le haut ou vers le bas pour contrôler le mouvement de l’axe d’inclinaison, et poussez-le vers la gauche ou la droite pour contrôler le mouvement de l’axe panoramique. Accédez à la page Joystick de l’application Ronin pour régler les paramètres des axes panoramiques, d’inclinaison et de roulis. Bouton de commande de la caméra : après avoir connecté le port de contrôle de la caméra, appuyez à mi-course pour la mise au point automatique, comme vous le feriez avec le bouton d’obturateur d’un appareil photo. Appuyez pour démarrer ou arrêter l’enregistrement. Maintenez la touche enfoncée pour prendre une photo. Pour la liste la plus récente des caméras

Pour en savoir plus, consultez le Guide de l’utilisateur : http://www.dji.com/ronin-sc ※Ce contenu peut être modié sans préavis. Caractéristiques techniques Poids Nacelle : env. 830 g Poignée : env. 258 g Trépied : env. 160 g Dimensions Nacelle (pliée) : 220 x 200 x 75 mm Nacelle (dépliée) : 370 x 165 x 150 mm Puissance d’entrée Modèle : RB2-2450 mAh-7,2 V Type : 18650 Lithium Capacité : 2 450 mAh Énergie : 17,64 Wh Courant de fonctionnement Courant statique : 0,2 A Fréquence de fonctionnement Bluetooth 2,4 GHz à 2,4835 GHz Puissance de l’émetteur Bluetooth

8 dBm Température de fonctionnement de -20 à 45 °C (de -4 à 113 °F) Temps de veille max. 11 heures compatibles, reportez-vous à la page du produit Ronin-SC sur le site Web ociel de DJI (http://www.dji.com/ronin-sc). Gâchette : maintenez la gâchette enfoncée pour passer en mode Verrouillage. Appuyez deux fois pour recentrer la nacelle. Appuyez trois fois sur cette touche pour faire pivoter la nacelle de 180° an que la caméra soit face à vous. Lorsque la caméra et le Ronin-SC sont connectés à l’aide du câble de commande de la caméra (USB-C), la lecture ne peut pas être utilisée. Dans ce scénario, appuyez sur le bouton d’alimentation pour passer en mode veille, puis utilisez la lecture.IT
