RoninSC - Tripé DJI - Manual de utilização gratuito

Tipo de produto	Estabilizador de câmera (gimbal) com tripé
Marca	DJI
Modelo	Ronin-SC
Dimensões (gimbal dobrado)	220 × 200 × 75 mm
Dimensões (gimbal desdobrado)	370 × 165 × 150 mm
Peso (gimbal)	Aproximadamente 830 g
Peso (punho)	Aproximadamente 258 g
Peso (tripé)	Aproximadamente 160 g
Alimentação	Bateria de lítio 18650, 2450 mAh, 7,2 V, 17,64 Wh
Corrente estática	0,2 A
Tempo máximo de espera	11 horas
Temperatura de operação	-20 °C a 45 °C
Frequência Bluetooth	2,4 a 2,4835 GHz
Potência do transmissor Bluetooth	< 8 dBm
Funções principais	Joystick, botão M, gatilho, travas nos 3 eixos, aplicativo Ronin
Configuração inicial	Baixar o aplicativo, ativar via Bluetooth, equilibrar a câmera
Manutenção	Limpar com um pano macio e seco, recarregar via porta USB-C com adaptador 5V/2A
Segurança	Travas de transporte nos três eixos, botão de alimentação e modo de espera
Peças sobressalentes	Tripé, punho, placa de fixação, cabo USB-C, plataforma de instalação
Compatibilidade de câmeras	Consultar a lista oficial da DJI

Perguntas frequentes - RoninSC DJI

Quais câmeras são compatíveis com o DJI Ronin-SC?

O DJI Ronin-SC é compatível com muitas câmeras leves, incluindo Sony A7, A6xxx, Canon EOS R e outras. Consulte a lista oficial da DJI para a compatibilidade mais recente.

Como ativar o Ronin-SC pela primeira vez?

Baixe o aplicativo DJI Ronin, ligue o gimbal, ative o Bluetooth no seu celular, selecione o Ronin-SC no aplicativo, digite a senha 12345678, conecte-se à Internet e siga as instruções na tela.

Qual é a autonomia da bateria do Ronin-SC?

A autonomia em espera é de aproximadamente 11 horas. A bateria de íon-lítio de 2450 mAh oferece uso contínuo de várias horas, dependendo da carga.

Como equilibrar a câmera no Ronin-SC?

O balanceamento é feito destravando cada eixo (inclinação, rotação, panorâmica) e ajustando os botões para que a câmera permaneça estável sem inclinar. Use o aplicativo para tutoriais de balanceamento detalhados.

Como montar a câmera na plataforma de instalação?

Primeiro fixe a placa de fixação se necessário, depois deslize a câmera sobre a plataforma alinhando as setas. Aperte o botão e o cursor para segurar a câmera no lugar. Consulte o manual para as etapas precisas.

O Ronin-SC pode ser usado enquanto carrega?

Sim, o Ronin-SC pode ser usado durante o carregamento pela porta USB-C. Use um adaptador 5V/2A para carga ideal.

Quais são as funções do gatilho?

Mantenha o gatilho pressionado para o modo de travamento, pressione duas vezes para centralizar o gimbal e três vezes para girar o gimbal 180° para que a câmera fique de frente para você.

Como usar o joystick do Ronin-SC?

O joystick controla os movimentos dos eixos: cima/baixo para inclinação, esquerda/direita para panorâmica. Você pode ajustar a sensibilidade e os parâmetros no aplicativo Ronin.

O que fazer em caso de mau funcionamento ou atualização?

Consulte o guia do usuário no site oficial da DJI, ou use o aplicativo para atualizações de firmware. Em caso de problemas, entre em contato com o suporte da DJI.

O tripé está incluído com o Ronin-SC?

Sim, um tripé desmontável é fornecido com o Ronin-SC. Ele pesa aproximadamente 160 g e se fixa sob o punho para uso estável.

MANUAL DE UTILIZADOR RoninSC DJI

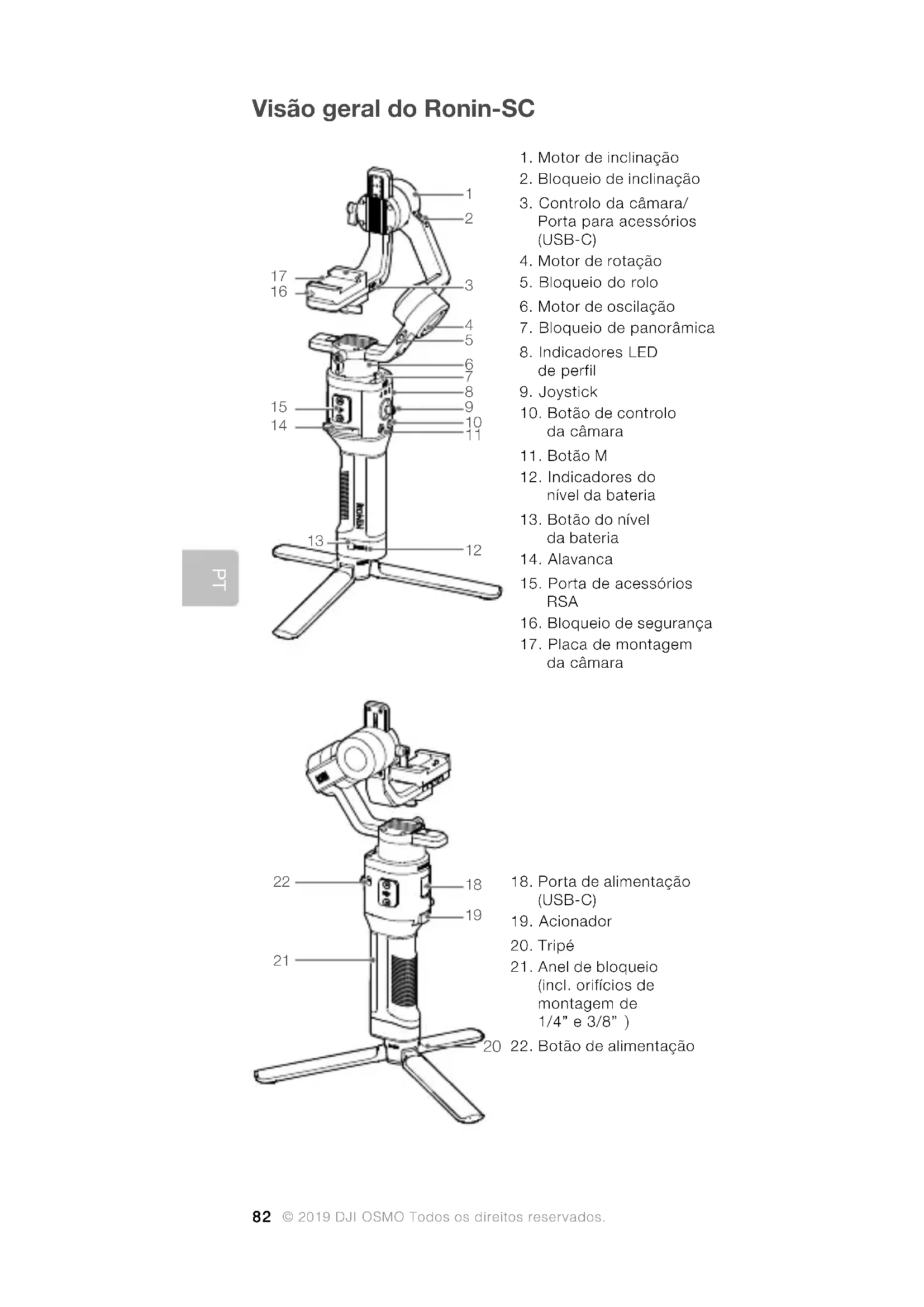

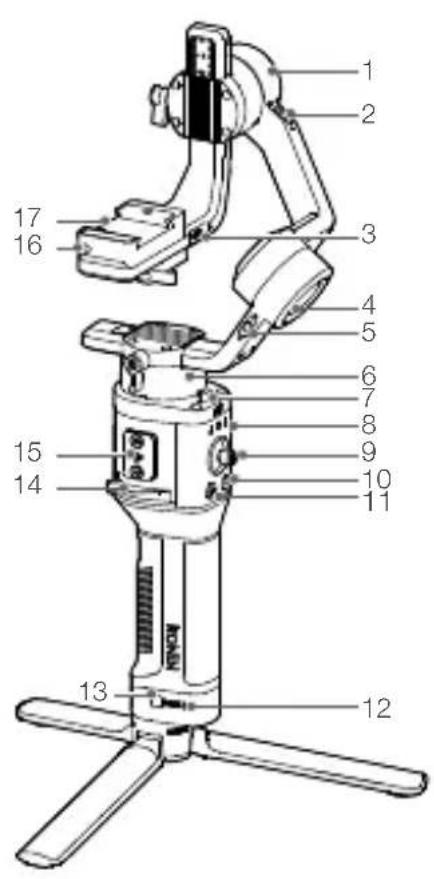

Visão geral do Ronin-SC

1. Motor de inclinação
2. Bloqueio de inclinação
3. Controlo da câmera/ Porta para acessórios (USB-C)
4. Motor de rotação
5. Bloqueio do rolo
6. Motor de oscilação
7. Bloqueio de panorâmica
8. Indicadores LED de perfil
9. Joystick
10. Botão de controle da câmera
11. Botão M
12. Indicadores do nível da bateria
13. Botão do nível da bateria
14. Alavanca
15. Porta de acessórios RSA
16. Bloqueio de segurança
17. Placa de montagem da câmera

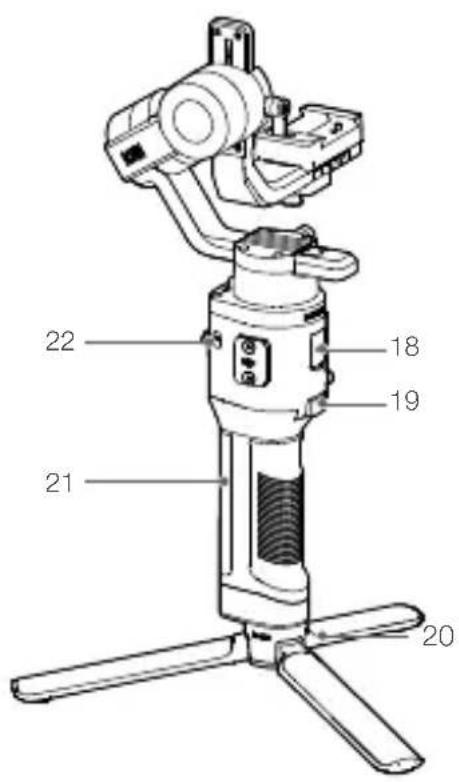

1. Porta de alimentação (USB-C)
2. Acionador
3. Tripé
4. Anel de bloqueio (incl. orifícios de montagem de 1/4" e 3/8")
5. Botão de alimentação

Como usar

A. Transferir a aplicação DJI RONINTM e veja os tutoriais. Procure por "Ronin" na App Store ou no Google Play e siga as instruções para instalar a aplicação. Veja os tutoriais no website oficial DJI. https://www.dji.com/ronin-sc

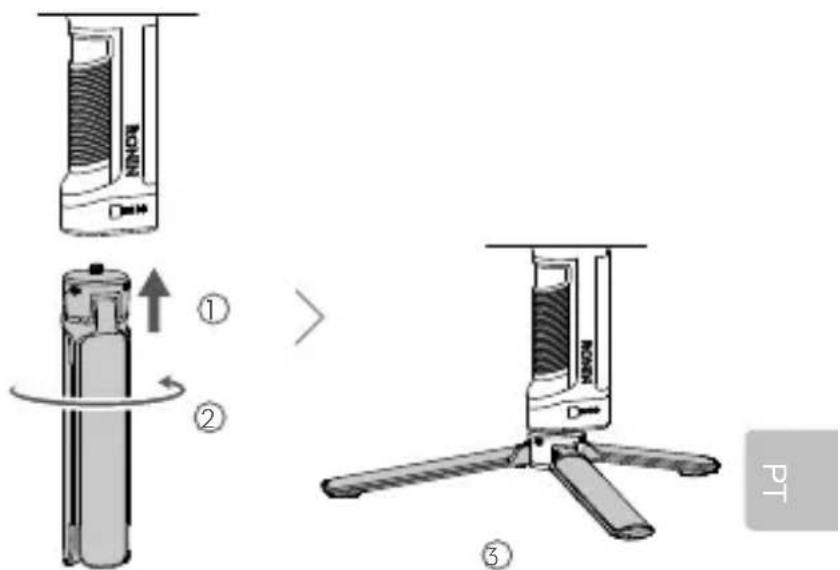

B. Fixação do tripé

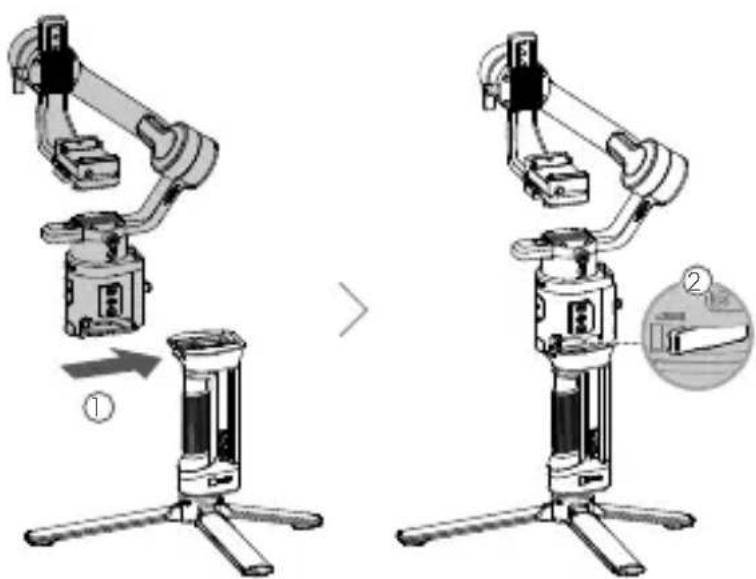

C. Montar o anel de bloqueio

D. Carregamento da bateria

Antes de utilizar pela primeira vez, carregue a pega pela porta de alimentação utilizando um cabo de alimentação (incluído) e um adaptador USB (não incluído). Recomenda-se usar um adaptador USB de 5V/2A.

E. Verificar o nível da bateria

Durante o carregamento, os indicadores de nível de bateria indicam o nível da bateria. Quando não estiver a carregar, prima o botão de nível da bateria para verificar o nível da bateria.

F. Ligar/Desligar o modo de ligar/desligar

Prima e mantenha premido o botão de alimentação para ligar ou desligar o Ronin-SC, toque no botão de alimentação para entrar no modo de suspensão. Toque novamente para sair do modo de suspensão.

O Ronin-SC pode ser operado durante o carregamento.

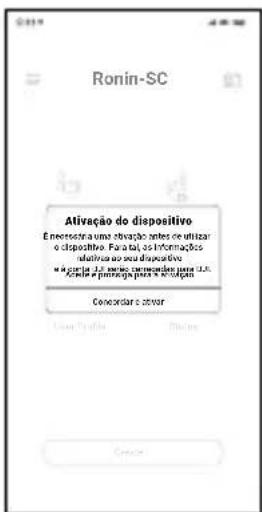

Ativar o Ronin-SC

O Ronin-SC tem de ser ativado através da aplicação Ronin antes de utilizá-lo pela primeira vez.

1. Prima e mantenha premido o botão de alimentação para poder ligar a suspensão cardan.
2. No dispositivo móvel, ative o Bluetooth e inicie a aplicação Ronin. Note que é necessária uma conta DJI para usar a aplicação Ronin. Uma vez detetado na lista de dispositivos Bluetooth, selecione Ronin-SC e introduza a palavra-passe Bluetooth predefinida: 12345678.
3. Certifique-se de que está ligado à internet e siga as instruções no ecrã para ativar o Ronin-SC.

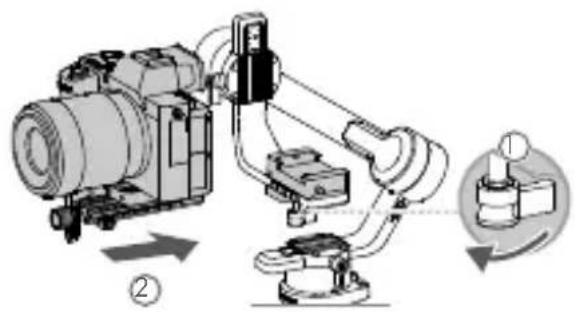

Montar a câmara

Certifique-se de que prepara a câmara antes de a montar ao Ronin-SC. Remova a tampa da lente e certifique-se de que a bateria e o cartão de memória estão inseridos na câmara.

1. Os três eixos da suspensão cardan estão bloqueados por predefinição. Desbloqueie os três eixos, ajuste a suspensão cardan para a posição indicada e bloqueie novamente os três eixos.
2. Se necessário, fixe a placa de elevação* à parte inferior da câmara utilizando uma chave de fendas.

* A placa de elevação é necessária nos seguintes cenários:

• Quando utilizar uma câmara pequena e leve, como uma câmara Sony A6300.
• Quando usar uma lente com um diâmetro grande, como uma câmera Sony A7M3 com uma lente de 16-35 mm f/2.8 GM.
• Quando utilizo com um motor de foco.

Consulte a página de produtos Ronin-SC no site oficial da DJI (http://www.dji.com/ronin-sc) para a lista de compatibilidade de câmeras mais atualizada.

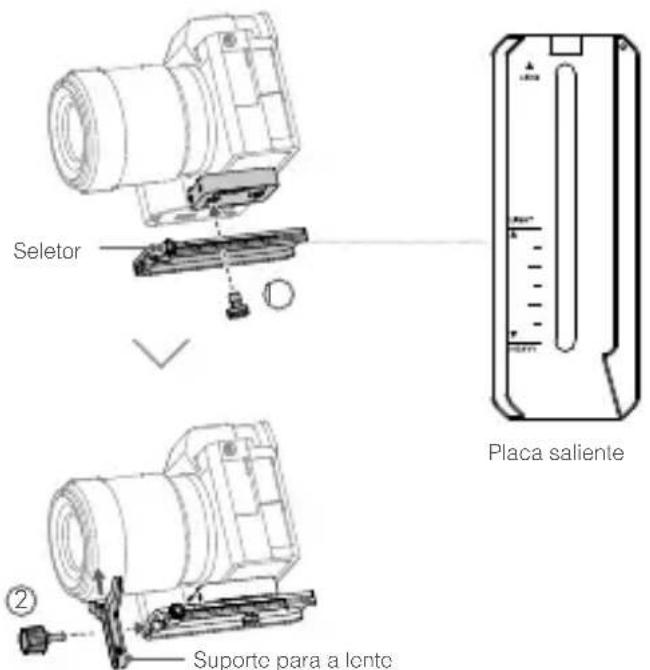

1. Fixe a placa saliente no suporte para a lente. ②

Desloque o seletor para a frente da placa. A lente da câmera e a seta na placa saliente têm de ficar viradas na mesma direção. Monte a câmera de acordo com os indicadores da placa saliente. Utilize o suporte da lente para um desempenho ideal.

1. Desaperte o botão na parte inferior da placa de montagem da câmera e mova-o para o lado do eixo. Deslize a câmera para a placa. Aperte o botão quando a câmera estiver no meio da placa.

• Se utilizar acessórios como o suporte do telefone ou o motor de foco, certifique-se de que instala todos os acessórios antes de o equilibrar. Consulte os manuais dos acessórios para obter mais informações.
• Certifique-se de que aperta o parafuso sob a placa saliente.

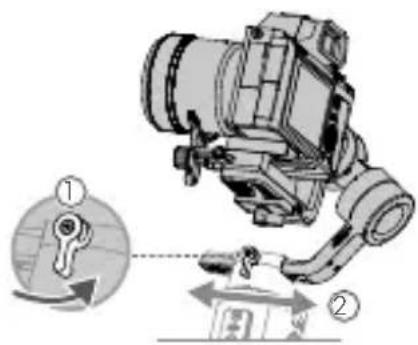

Equilibrar

O equilíbrio é necessário antes de gravar. Antes de equilibrar, certifique-se de que liga a câmera se estiver a utilizar uma lente de zoom óptica e para selecionar o comprimento focal se utilizar uma lente varifocal. Existem tutoriais de equilíbrio na aplicação Ronin, que podem ser visualizados antes da ativação. O equilíbrio também pode ser efetuado sem ligar à aplicação Ronin. Nesse cenário, certifique-se de que o Ronin-SC está desligado ou em modo de suspensão antes de equilibrar.

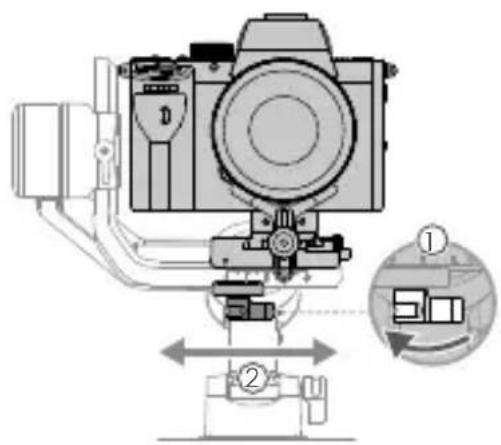

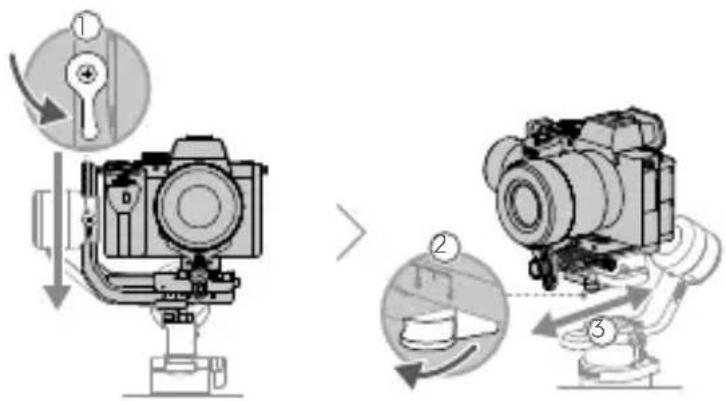

1. Equilibrar a profundidade do eixo de inclinação

a. Desbloqueie o eixo de inclinação e baixe a câmera desapertando o botão do eixo de inclinação. b. Rode o eixo de inclinação de forma a virar a lente da câmera para a frente. Certifique-se de que a câmera não está na dianteira ou nas costas. Se for frontal, desloque a câmera para trás. Se for pesado, desloque a câmera para a frente. c. Desaperte o botão por baixo da placa de montagem da câmera e ajuste o equilíbrio da câmera até a câmera estar estável. d. Aperte o manípulo.

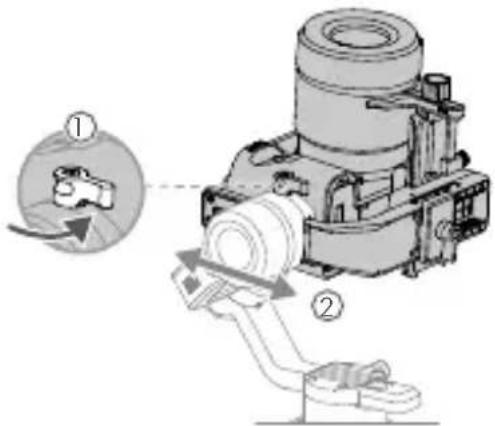

1. Equilibrar a inclinação vertical

a. Rode o eixo de inclinação de forma a virar a lente da câmera para cima. Certifique-se de que a câmera não está muito pesada. Se a câmera estiver inclinada para um lado, puxe o braço de inclinação para o outro lado.

b. Solte o manípulo do motor de inclinação e ajuste o equilíbrio da câmera até que a câmera permaneça fixa sem inclinar para cima ou para baixo.

d. Repita o passo 1 para equilibrar a profundidade do eixo de inclinação. O seletor na placa saliente é utilizado para registrar a posição do equilíbrio. Mova o seletor até a placa de montagem e aperte o seletor.

1. Equilibrar o eixo de rotação

a. Bloqueie o eixo de inclinação e desbloqueie o eixo do rolo. Verifique a direção na qual o motor do rolo oscila. Se a câmera rodar para a esquerda, mova a câmera para a direita. Se a câmera rodar para a direita, mova a câmera para a esquerda.

b. Desaperte o botão na placa de montagem da câmera e ajuste a posição da placa até a câmera estar estável.

c. Aperte o manípulo. Se a câmera se mover para a frente, desloque a câmera para trás e o seletor estar próximo da placa de montagem.

1. Equilibrar o eixo de varrimento horizontal

a. Desbloqueie o eixo de oscilação. Segure o anel de bloqueio, incline o Ronin-SC para a frente e verifique o movimento do eixo da forma. Se a lente da câmera rodar para baixo, empurre o eixo da forma para trás. Se a lente da câmera rodar para cima, empurre o eixo da forma para a frente. b. Solte o manípulo do motor de oscilação. Ajuste o equilíbrio da câmera até que a câmera permaneça fixa ao rodar a oscilação ao elevar o anel de bloqueio. c. Aperte o manípulo.

Funcionamento

Sintonização automática

Após a instalação, ativação e equilíbrio, o Ronin-SC tem de ser ajustado automaticamente antes de poder ser utilizado. Certifique-se de que colocou o Ronin-SC numa superfície plana antes de realizar uma afinação automática. Existem duas formas de auto-sintonizar o Ronin-SC.

A. Pode premir continuamente o botão M e o botão do Ronin-SC em simultâneo durante quatro segundos para iniciar a Auto Tune. B. Inicie a aplicação Ronin, aceda à página Parâmetros do Motor e selecione Auto Tune.

Características do botão

Botão de alimentação: prima e mantenha premido o botão de alimentação para ligar ou desligar o Ronin-SC. Toque no botão de ligar/desligar para entrar ou sair do modo de suspensão.

Botão M: toque para selecionar um perfil de utilizador. Prima e mantenha premido para entrar no modo Sport.

Joystick: desloque o joystick para cima ou para baixo para controlar o movimento do eixo de inclinação, e desloque-o para a esquerda ou para a direita para controlar o movimento do eixo de oscilação. Aceda à página Joystick da aplicação Ronin para ajustar os parâmetros dos eixos de oscilação, inclinação e rotação.

Botão de controlo da câmara: depois de ligar a porta de controlo da câmara e a câmara, prima a meio para focagem automática, como faria com o botão obturador numa câmara. Prima para iniciar ou parar a gravação. Mantenha premido para tirar uma fotografia. Para a lista de compatibilidade da câmara

Mais atualizada, consulte a página de produtos Ronin-SC no website oficial DJI (http://www.dji.com/ronin-sc).

Acionador: prima continuamente o acionador para entrar em modo de bloqueio. Prima duas vezes para recentrar a suspensão cardan. Prima três vezes para rodar a suspensão cardan 180 graus para que fique virada para si.

• Quando a câmara e o Ronin-SC estiverem ligados utilizando o cabo de controlo da câmara (USB-C), não é possível utilizar a reprodução. Nesse cenário, prima o botão de alimentação para entrar no modo de suspensão e, em seguida, utilize a reprodução.

Especificações

Peso Suspensão cardan: Aprox. 830 g

Anel de bloqueio: Aprox. 258 g

Tripé: Aprox. 160 g

Dimensões Suspensão cardan (dobrada):

220× 200× 75mm

Suspensão cardan (não dobrada):

370× 165× 150mm

Potência de entrada Modelo: RB2-2450 mAh-7.2 V

Tipo: 18650 Lítio

Capacidade: 2450 mAh

Energia: 17,64 Wh

Corrente de

funcionamento

Frequência de

Funcionamento

do Bluetooth

Potência do

Transmissor Bluetooth

Temperatura de

funcionamento

Distância máxima

Tempo de espera

Corrente estática: 0,2 A

2,40 GHz - 2,4835 GHz

<8 dBm

Visão geral do Ronin-SC

1. Motor de inclinação
2. Trava de inclinação
3. Controle da câmera/ entrada de acessórios (USB-C)
4. Motor de rotação
5. Trava de rotação
6. Motor de varredura horizontal
7. Trava de varredura horizontal
8. Indicadores de LED do perfil
9. Botão de controle
10. Botão de controle da câmera
11. Botão M
12. Indicadores de nível da bateria
13. Botão de nível da bateria
14. Alavanca
15. Entrada de acessórios RSA
16. Trava de segurança
17. Placa de montagem da câmera

1. Entrada de carregamento (USB-C)
2. Acionador
3. Tripé
4. Cabo (inclui orifícios de montagem de 1/4" e 3/8") 22. Botão liga/desliga

Primeiros passos

A. Baixe o aplicativo DJI RONIN™ e assista aos tutoriais. Pesquise "Ronin" na App Store ou Google Play e siga as instruções de instalação do aplicativo. Assista aos tutoriais no site oficial da DJI: https://www.dji.com/ronin-sc

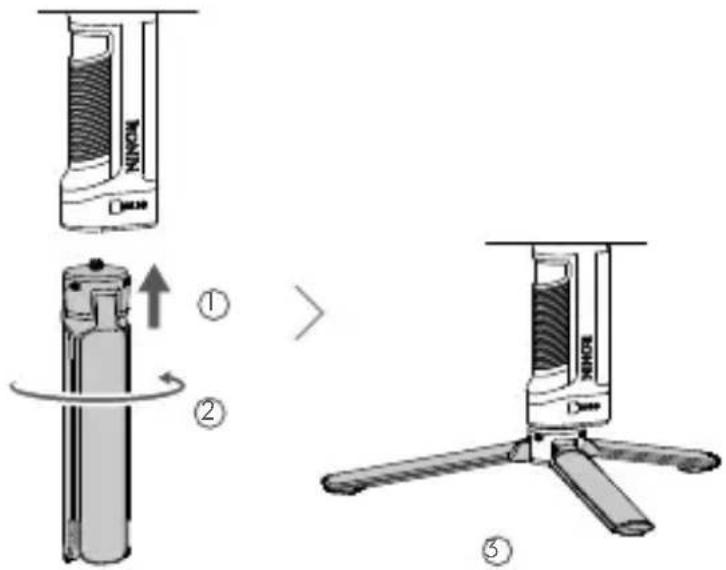

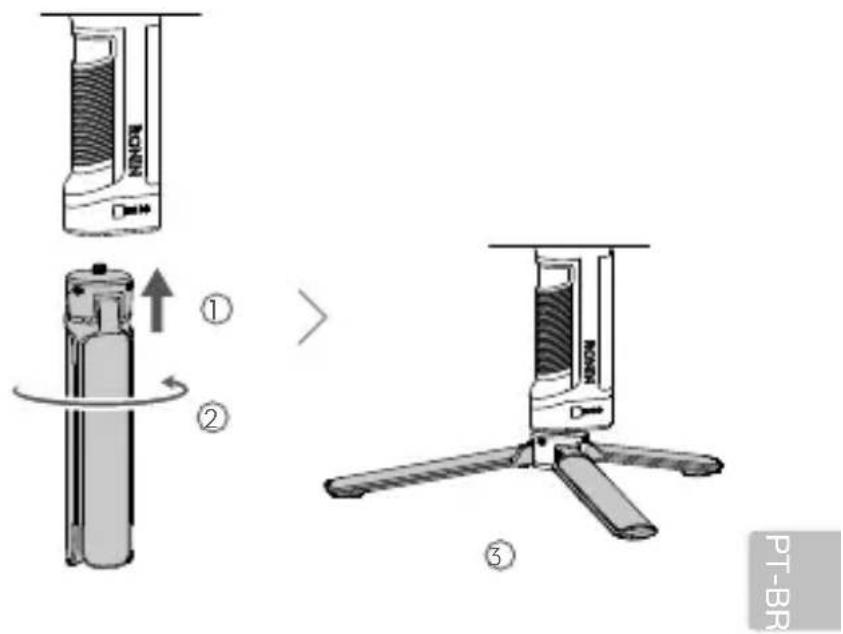

B. Conectando o tripé

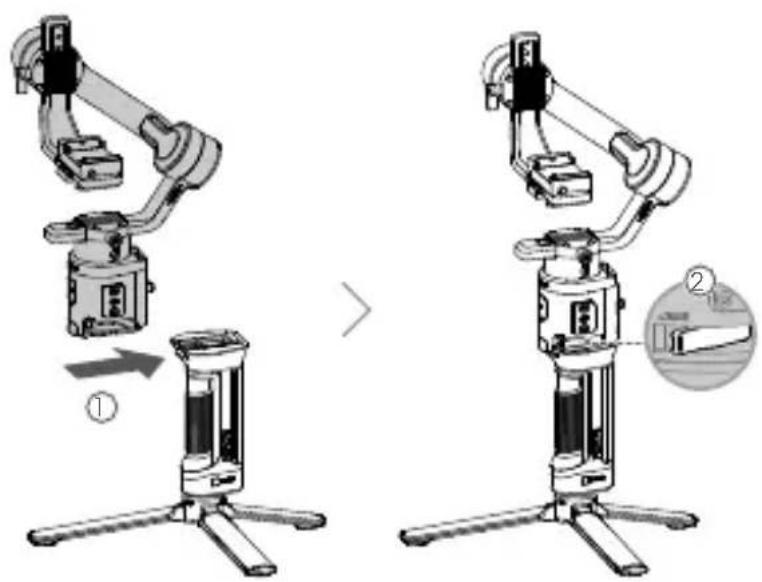

C. Montando o cabo

D. Carregando a bateria

Antes de usar pela primeira vez, carregue o aparelho através da entrada de carregamento usando um cabo de alimentação (incluso) e um adaptador USB (não incluso). Recomenda-se usar um adaptador USB de 5V/2A.

Tomada elétrica 100 - 240 V Adaptador de energia USB Entrada de carregamento

E. Verificando o nível da bateria

Durante o carregamento, os indicadores de nível da bateria exibem o nível da bateria. Quando não estiver carregando, pressione o botão de nível da bateria para verificar o nível da bateria.

F. Ligando/Desligando e modo de repouso

Pressione e segure o botão liga/desliga para ligar ou desligar o Ronin-SC. Toque no botão liga/desliga para entrar no modo de repouso. Toque novamente para sair do modo de repouso.

• O Ronin-SC pode ser operado durante o carregamento.

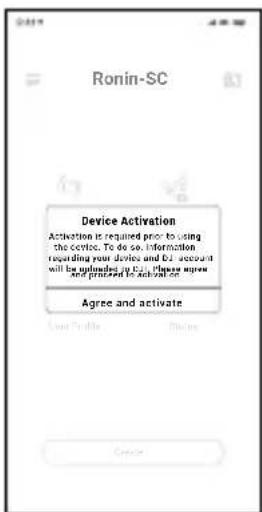

Ativando o Ronin-SC

O Ronin-SC precisa ser ativado por meio do aplicativo Ronin antes de ser utilizado pela primeira vez.

1. Pressione e segure o botão liga/desliga para ligar o estabilizador.
2. Em seu dispositivo móvel, habilite o Bluetooth e inicie o aplicativo Ronin. Observe que é preciso ter uma conta DJI para iniciar o aplicativo Ronin. Uma vez detectado na lista de dispositivos Bluetooth, selecione Ronin-SC e digite a senha padrão do Bluetooth: 12345678.
3. Certifique-se de que está conectado à internet e siga as instruções na tela para ativar o Ronin-SC.

Montagem da câmera

Prepare a câmera antes de montá-la no Ronin-SC. Remova a tampa da lente e certifique-se de que a bateria e o cartão de memória já estejam inseridos na câmera.

1. Os eixos do estabilizador são travados por padrão. Destrave os eixos, ajuste o estabilizador até a posição desejada e trave os eixos novamente.
2. Se necessário, acople a placa riser* na parte inferior da câmera usando uma chave de fenda com ponta chata.

• A placa riser é necessária nos seguintes casos:
• Ao usar uma câmera baixa e leve, como a câmera Sony A6300.
• Ao usar uma lente de grande diâmetro, como a câmera Sony A7M3 com uma lente 16-35 mm f/2.8 GM.

Ao usar um Focus Motor.

Consulte a página do produto Ronin-SC no site oficial da DJI (http://www.dji.com/ronin-sc) para ter acesso à lista de compatibilidade de câmeras mais recente.

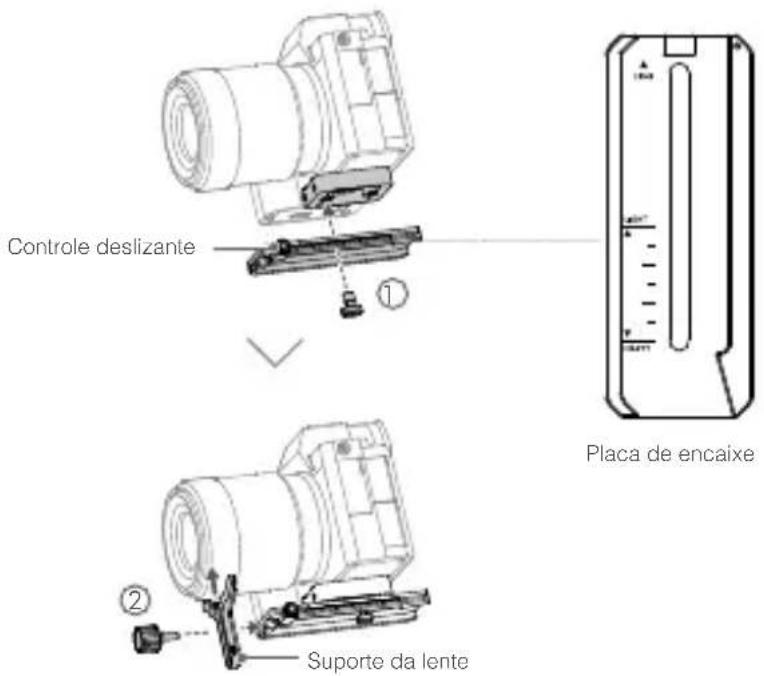

1. Acople a placa de encaixe ao suporte da lente.

Mova o controle deslizante para a frente da placa. A lente da câmera e a seta na placa de encaixe devem apontar para a mesma direção. Monte a câmera de acordo com os indicadores na placa de encaixe. Use o suporte da lente para obter um desempenho ideal.

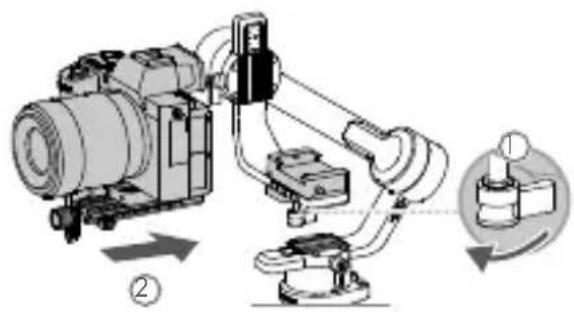

1. Solte o botão na parte inferior da placa de montagem da câmera e mova-o para o lado do eixo. Deslize a câmera na placa. Aperte o botão quando a câmera estiver no meio da placa.

• Se estiver usando acessórios como o suporte para celular ou o Focus Motor, certifique-se de acoplar todos os acessórios antes de fazer o balanceamento. Consulte os documentos e o manual dos acessórios para obter mais informações.
• Certifique-se de apertar o parafuso sob a placa de encaixe.

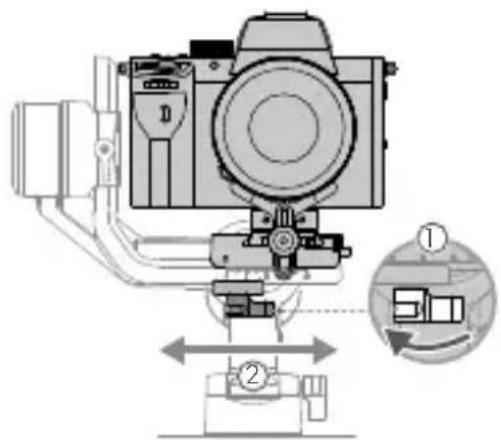

Balanceamento

O balanceamento precisa ser realizado antes de filmar. Antes de balancear, certifique-se de ligar a câmera se estiver usando uma lente com zoom óptico e de selecionar a distância focal se estiver usando uma lente varifocal. O aplicativo Ronin contém tutoriais de balanceamento que podem ser visualizados após a ativação. O balanceamento também pode ser realizado sem conectar-se ao aplicativo Ronin. Neste caso, certifique-se de que o Ronin-SC está desligado ou no modo de repouso antes de equilibrar.

1. Profundidade de balanceamento do eixo de inclinação

a. Desbloqueie o eixo de inclinação e abaixe a câmera ao soltar o botão do eixo de inclinação ①. b. Gire o eixo de inclinação de modo que a lente da câmera aponte para frente. Verifique se a câmera não está pendendo para a frente ou para trás. Se estiver pendendo para a frente, mova a câmera para trás. Se estiver pendendo para trás, mova a câmera para frente. c. Solte o botão sob a placa de montagem da câmera ② e ajuste o equilíbrio da câmera até que ela fique firme. d. Aperte o botão.

1. Balanceamento da inclinação vertical

a. Gire o eixo de inclinação de modo que a lente da câmera aponte para cima. Verifique se a câmera não está mais pesada no topo ou na base. Se a câmera estiver inclinada para um lado, puxe o braço de inclinação para o outro lado.

b. Solte o botão do motor de inclinação e ajuste o equilíbrio da câmera até que a câmera permaneça imóvel, sem inclinar para cima ou para baixo.

c. Aperte o botão.

d. Repita o passo 1 para equilibrar a profundidade do eixo de inclinação. O controle deslizante na placa de encaixe é usado para registrar a posição de equilíbrio. Mova o controle deslizante ao lado da placa de montagem e aperte o controle deslizante.

1. Balanceamento do eixo de rotação

a. Trave o eixo de inclinação e destrave o eixo de rotação. Verifique a direção de oscilação do motor de rotação. Se a câmera girar para a esquerda, mova-a para a direita. Se a câmera girar para a direita, mova-a para a esquerda.

b. Solte o botão na placa de montagem da câmera, ajuste a posição da placa até que a câmera esteja estável.

c. Aperte o botão. Se a câmera se mover para frente, mova-a de volta até que o controle deslizante esteja ao lado da placa de montagem.

1. Balanceamento do eixo de giro

a. Destrave o eixo de giro. Segure o cabo, incline o Ronin-SC para o lado e verifique o movimento do eixo de giro. Se a lente da câmera girar para baixo, empurre o eixo de giro para trás. Se a lente da câmera girar para cima, empurre o eixo de giro para frente. b. Solte o botão no motor de varrimento horizontal. Ajuste o equilíbrio da câmera até que ela permaneça imóvel durante a rotação do varrimento horizontal, quando levanta o cabo. c. Aperte o botão.

Operação

Auto Tune

Após a instalação, ativação e balanceamento, o Ronin-SC precisa ser sintonizado automaticamente antes de ser usado. Coloque o Ronin-SC em uma superfície plana antes de realizar a sintonização automática. Existem duas maneiras de sintonizar automaticamente o Ronin-SC.

A. Pressione e segure o botão M e o botão liga/desliga do Ronin-SC simultaneamente por quatro segundos para iniciar a sintonização automática. B. Inicie o aplicativo Ronin, acesse a aba Motor Parameters (Parâmetros do motor) e selecione Auto Tune (sintonização automática).

Recursos do botão

Botão liga/desliga: pressione e segure o botão liga/desliga para ligar ou desligar o Ronin-SC. Toque no botão liga/desliga para entrar ou sair do modo de repouso.

Botão M: toque para selecionar um perfil de usuário. Pressione e segure para entrar no modo Esportivo (S).

Botão de controle: mova o botão de controle para cima ou para baixo para controlar o movimento do eixo de inclinação; mova-o para a esquerda ou direita para controlar o movimento do eixo de giro. Acesse a aba Joystick (botão de controle) no aplicativo Ronin e ajuste os parâmetros dos eixos de giro, inclinação e de rotação.

Botão de controle da câmera: depois de conectar a entrada de controle da câmera e a câmera, pressione até a metade para o foco automático, como faria com o botão do obturador em uma câmera. Pressione para iniciar ou parar de gravar. Pressione e

seguro para tirar uma foto. Para obter a lista de compatibilidade de câmeras mais recente, consulte a página do produto Ronin-SC no site oficial da DJI (http://www.dji.com/ronin-sc).

Acionador: pressione e mantenha pressionado o acionador para habilitar o modo de bloqueio. Pressione o botão duas vezes para recentralizar o estabilizador. Pressione três vezes para girar o estabilizador em 180°, para que a câmera fique voltada para você.

• Quando a câmera e o Ronin-SC estiverem conectados por meio do cabo de controle da câmera (USB-C), não é possível usar a função de reprodução. Neste caso, pressione o botão liga/desliga para habilitar o modo de repouso e então usar a função de reprodução.

Especificações

Capacidade: 2450 mAh

Energia: 17.64 Wh

Frequência de estrutura do Bluetooth

2,40 GHz - 2,4835 GHz

Potência do transmissor de Bluetooth

<8 dBm

※ Este conteúdo está sujeito a alterações sem aviso prévio.

0630p Ronin-SC

1. Instalação do carregador

Uso do carregador

B. Instalação do carregador

C. Carregamento do acumulador

Antes do primeiro uso, carregue o carregador através do cabo de alimentação (incluído no conjunto) e do adaptador USB (não incluído no conjunto). Recomenda-se usar o adaptador USB 5V/2A.
