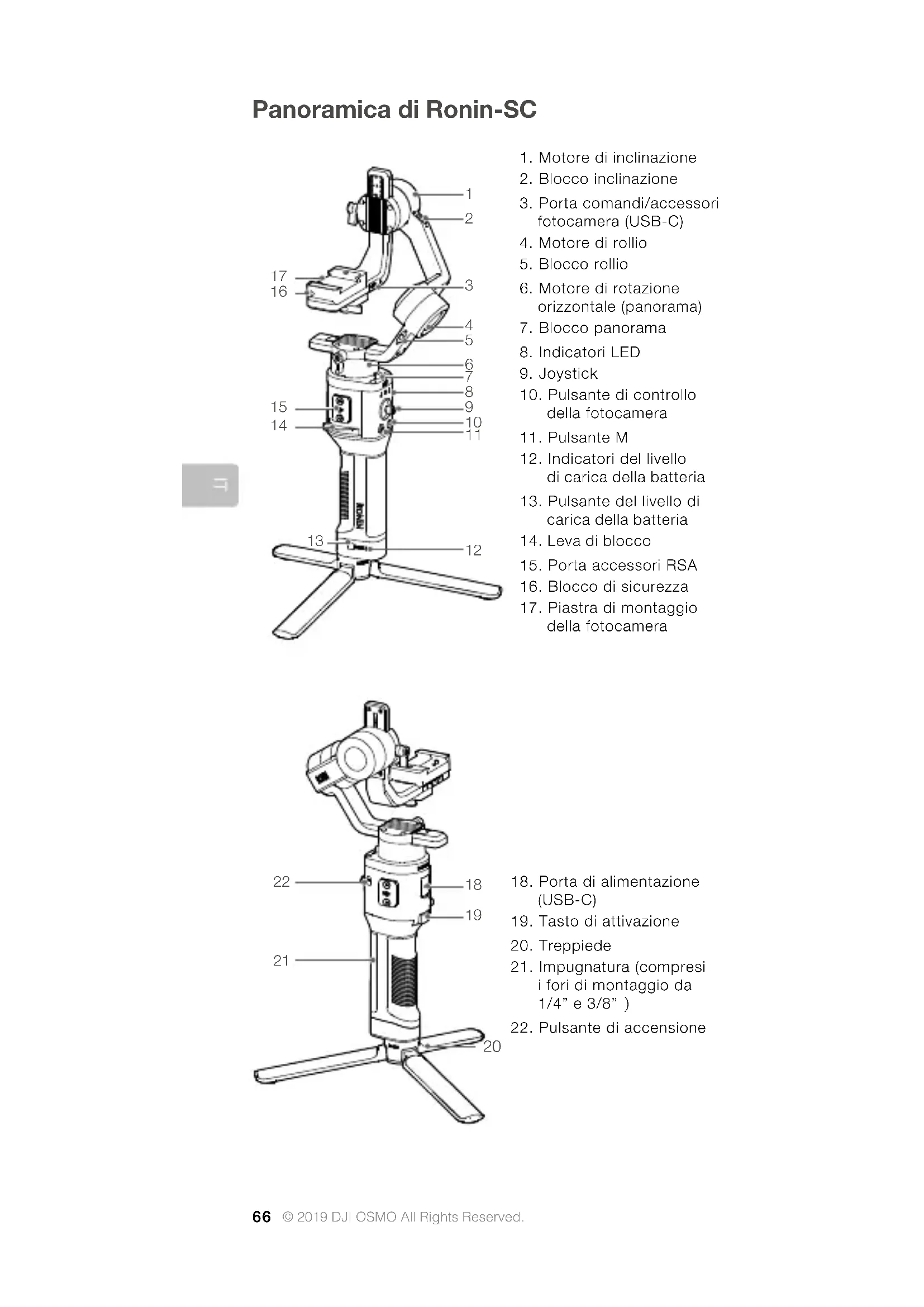

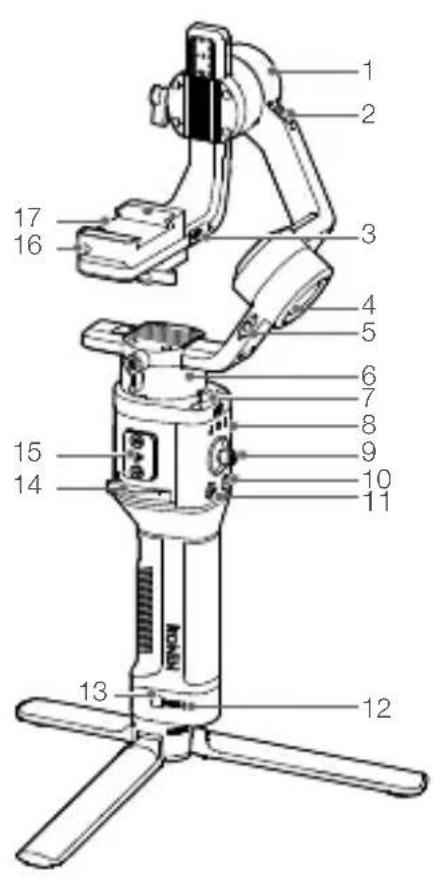

Panorama di Ronin-SC

1. Motore di inclinazione
2. Blocco inclinazione
3. Porta comandi/accessori fotocamera (USB-C)
4. Motore di rollio
5. Blocco rollio
6. Motore di rotazione orizzontale (panorama)
7. Blocco panorama
8. Indicatori LED
9. Joystick
10. Pulsante di controllo della fotocamera
11. Pulsante M
12. Indicators del livello di carica della batteria
13. Pulsante del livello di carica della batteria
14. Leva di blocco
15. Porta accessori RSA
16. Blocco di sicurezza
17. Piastra di montaggio della fotocamera

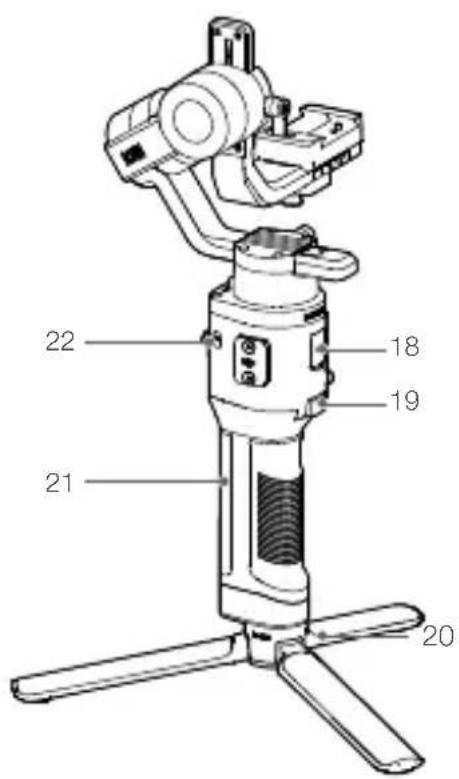

1. Porta di alimentazione (USB-C)
2. Tasto di attivazione
3. Treppiede
4. Impugnatura (compresi i fori di montaggio da 1/4" e 3/8")
5. Pulsante di accensione

Come iniziare

A. Scaricare l'app DJI RONIN™ e guardare i tutorial.

Cercare "Ronin" nell'App Store o su Google Play e seguire le istruzioni per l'installazione dell'app. Guardare i tutorial sul site web ufficiale di DJI. https://www.dji.com/ronin-sc

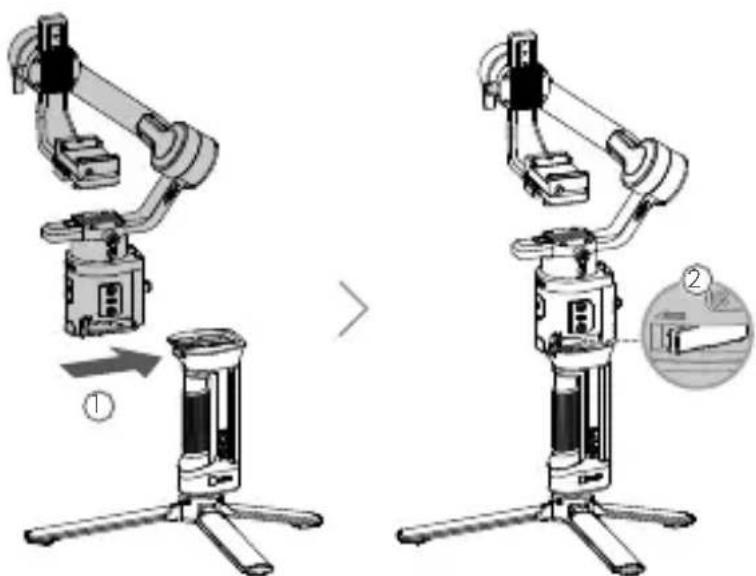

B. Installazione del treppiede

App Ronin

三

C. Montaggio dell'impugnatura

D. Ricarica della batteria

Prima dell'uso, ricaricare l'impugnatura mediante la porta di alimentazione utilizzando un cavo di alimentazione (incluso nella confezione) e un adattatore USB (non in dotazione). Si consiglia di usare un adattatore USB 5V/2A.

Presa di alimentazione 100-240 V
Adattatore di R alimentazione alim USB
Porta di alimentazione

E. Controllo del livello di carica della batteria

Durante la ricarica, le spie di livello della batteria indicano il livello della batteria. Quando non in carica, premere il pulsante sul livello della batteria per controllare il livello.

F. Accensione/Spegnimento e modalità standby

Premere e tenere premuto il pulsante di accensione per accendere o spegnere Ronin-SC. Premere il pulsante di accensione per attivare la modalita di riposo. Premere nuovamente per uscire alla modalita di riposo.

*É possibile usare Ronin-SC durante la ricarica.

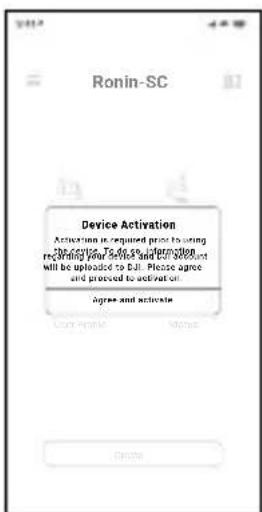

Attivazione di Ronin-SC

AI primo utilizzato, attivare Ronin-SC tramite l'app Ronin.

1. Tenere premuto il tasting di accensione per attivare lo stabilizzatore.
2. Sul proprio dispositivo mobile, attivare il Bluetooth e avviare l'app Ronin. É necessario disponre di un account DJI per avviare l'applicazione Ronin. Una volta visualizzato nell'élenco dei dispositivi Bluetooth, selezionare Ronin-SC e inserire la password Bluetooth predefinita: 12345678.
3. Assicurarsi di essere collegati a Internet e seguire le istruzioni visualizzate sullo schermo per attivare Ronin-SC per la primaolta.

Montaggio della fotocamera

Preparare la fotocamera prima di procedere con l'installazione su Ronin-SC. Rimuovere il copri-obiettivo e verificare che la batteria e la schedà di memoria siano state più inserite.

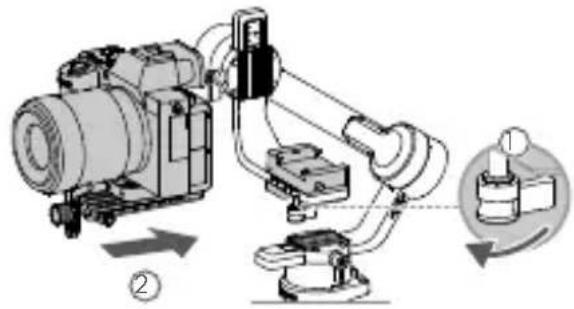

1. I treassi dello stabilizzatore sono bloccati per impostazione predefinita.Sbloccare i treassi,regolare lo stabilizzatore nella posizione indicata e bloccare nuovamente gliassi.
2. Se necessario, fissare la parte inferiore della fotocamera sulla piastra di rialzo* usando un cacciavite piatto.

三

*Utilizzare la piastra di rialzo nelle seguenti situazioni:

• Si utilizes una fotocamera compatta e leggera, come una Sony A6300.
• Si utilizes un obiettivo con un diametro simile a quello di una fotocamera Sony A7M3 (16-35 mm f/2.8 GM).
• Si utilizza un motore esterno di messa a fuoco.

Consultare la pagina del prodotto Ronin-SC, sul site web officiale DJI (http://www.dji.com/ronin-sc), per prendere visione dell'elenco delle fotocamere compatibili più aggiornato.

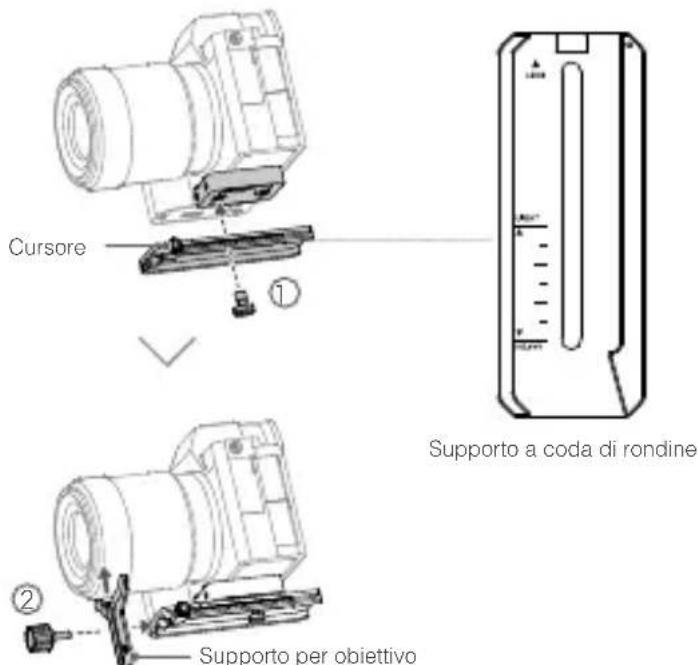

1. Fissare il supporto dell'obiettivo

alla piatra a coda di
sro la parte anterio del
camera e la freccia sulla piastr
e rivolti nella stessa direzione.
stra di supporto segundo
a di rondine. Usare il supporto
mali.

1. Allentare la levetta sul fondo della piastra di montaggio e spostarla verso l'estremità dell'asse. Far scorrere la fotocamera sulla piastra Serrare la levetta quando la fotocamera raggiunge la parte centrale della piastra.

• Se si utilizzato accessori come il supporto per smartphone o un motore esterno di messa a fuoco, assicurarsi di aver montato tutti gli accessori prima di eseguire il bilanciamento. Per ulteriori informazioni, consultare la documentazione relativaagli accessori.

• Assicurarsi di aver serrato la vite sotto il supporto a coda di rondine.

三

Bilanciamento

Prima di iniziare a operare, eseguire il bilanciamento. Prima di bilanciare, assicurarsi di aver acceso la fotocamera se si utilizza un obiettivo con zoom ottico, e di aver selezionato la lunghezza focale se si utilizza un obiettivo varificale. L'app Ronin include alcuni tutorial sul bilanciamento, visualizzabili non appena il dispositivo è stato attivato. èanche possibile eseguire il bilanciamento perché collegarsi all'app Ronin. In tal caso, assicurarsi che Ronin-SC sia spento o in modalità standby prima di eseguire il bilanciamento.

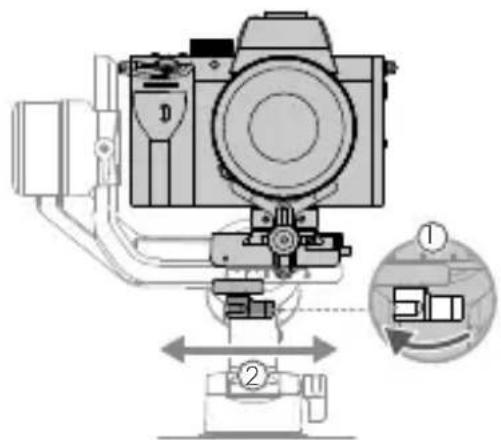

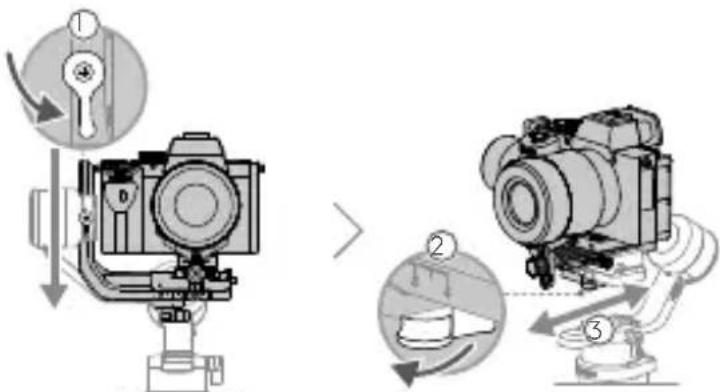

1. Bilanciamento della profondità per l'asse di inclinazione

a. Sbloccare l'asse di inclinazione e abbassare la posizione della fotocamera allentando la levetta dell'asse di inclinazione ①
b. Ruotare l'asse di inclinazione in modo tale che l'obiettivo della fotocamera sia rivolto in avanti. Assicurarsi che il peso non sbilanzi la fotocamera verso avanti o all'indietro. Se sbilanciata in avanti, arretrare la posizione della fotocamera. Se sbilanciata all'indietro, spostare la posizione della fotocamera in avanti.
c. Allentare la levetta sotto la piastra di montaggio regolare la posizione della fotocamera inché non risulta stabile.
d. Serrare la levetta.

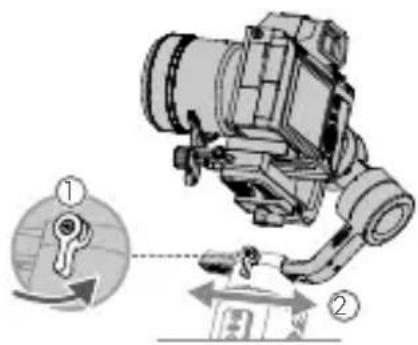

1. Bilanciamento dell'inclinazione verticale

a. Ruotare l'asse di inclinazione in modo tale che I'obiettivo della fotocamera sia rivolto versuso l'alto. Verificare che la fotocamera non sia sbilanciata versuso l'alto o versuso il basso. Se la fotocamera risulta inclinata su un lato, spingere il braccio di inclinazione verso l'alto lato.

b. Allentare la levetta del motore di inclinazione e bilanciare la fotocamera finché non si trova in posizione stabile -,enza sbilanciarsi versuso l'alto o versuso il basso.

c. Serrare la levetta.

d. Ripetere il passo 1 per bilanciare la profundità dell'asse di inclinazione. Il cursore sul supporto a coda di rondine serve aindicare la posizione in cui la fotocamera si trovato in equilibrio. Spostare il cursore sul lato della piastra di montaggio e serrarlo.

三

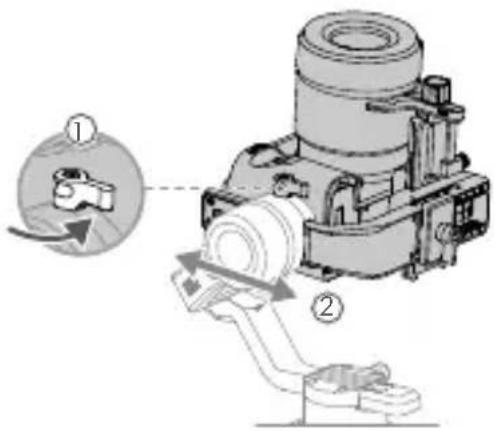

1. Bilanciamento dell'asse di rollio

a. Bloccare l'asse di inclinazione e sbloccare l'asse di rollio. Controllare la direzione di oscillazione del motore di rollio. Se la fotocamera ruota versuso sinistra, spostarla versuso destra. Se la fotocamera ruota versuso destra, spostarla versuso sinistra.

b. Allentare la levetta sulla piastra di montaggio e regolare la posizione del supporto finché la fotocamera non è stabile.

c. Serrare la levetta. Se la fotocamera si sbilancia in avanti, spostarla all'indietro fino a quando il cursore si trovato allineato alla piatra di montaggio.

1. Bilanciamento dell'asse di rotazione orizzontale

a. Sbloccare l'asse di rotazione orizzontale. Afferrare l'impugnatura, inclinare Ronin-SC lateramente e controllare il movimento dell'asse di rotazione orizzontale. Se l'obiettivo della fotocamera ruota verso il basso, spingere l'asse di rotazione orizzontale indietro. Se l'obiettivo della fotocamera ruota verso l'alto, spingere l'asse di rotazione orizzontale in avanti.
b. Allentare la levetta sul motore di rotazione orizzontale Regolare il bilanciamento della fotocamera inché non risultera in posizione stabile durante la rotazione sull'asse di rotazione orizzontale e sollevando l'impugnatura.
c. Serrare la levetta.

Funzionamento

Sintonizzazione automatica

Dopo l'installazione, l'attivazione e il bilanciamento, occorre eseguire la sintonizzazione automatica di Ronin-SC prima di poterlo utilizzato. Assicurarsi di posizionare Ronin-SC su una superficie pianà prima di eseguirne la sintonizzazione automatica. Ci sono due modi per sintonizzato automaticamente Ronin-SC.

A. Premere e tenere premuti contemporaneamente il pulsante M e il tasto di attivazione di Ronin-SC per quattro secondi, per avviare la sintonizzazione automatica con Auto Tune.

Funzioni dei pulsanti

Premere e tenere premuto il pulsante di accensione per accendere o spegnere Ronin-SC. Premere il pulsante di accensione per entrare o uscire alla modalità standby.

Pulsante M: premere per selezionare un profilo utente. Tenere premuto per accedere alla modalita Sport.

Joystick: spingere il joystick verso l'alto o verso il basso per controllare il movimento dell'asse di inclinazione; spingerlo verso sinistra o destra per controllare il movimento dell'asse di rotazione orizzontale. Accedere alla schermata "Joystick" dell'app Ronin per regolare i parametri relativi agli assi di rotazione orizzontale, inclinazione e rollio.

Pulsante di controllo della fotocamera: dopo aver collegato la porta di controllo della fotocamera e la fotocamera, premere il pulsante fino a meta corsa per eseguire la messa a fuoco automatica, come sifarebbe con il pulsante di scatto di una fotocamera. Premere quello pulsante per avviare o interrompere la registrazione. Premere e tenere premuto per scattare una Foto. Fare riferimento alla pagina del prodotto Ronin-SC sul site web officiale DJI (http://www.dji.com/ronin-sc) per prendere visione dell'elenco delle fotocamera compatibili più aggiornato.

Tasto di attivazione: premere e tenere premuto quello tasto

per accedere alla modalità Lock (Blocco). Premere due volte per centrare nuovamente lo stabilizzatore. Premere tre volte per ruotare lo stabilizzatore di 180^ in modo tale che la fotocamera si rivolta verso di se.

• Quando la fotocamera e Ronin-SC sono collegati mediante il cavo di controllo (USB-C), non è possibile riproduire le immagini filmate. In tal caso, premere il pulsante di accensione per attivare la modalità standby, quando avviare la riproduzione delle immagini.

Caratteristiche tecniche

Peso Sospensione cardanica: Circa 830 g

Impugnatura: Circa 258 g

Treppiede: Circa 160 g

Dimensioni dello

Richiuso: 220 × 200 × 75 ~mm

stabilizzatore

Aperto: 370 × 165 × 150 ~mm

Potenza in ingresso Modelo: RB2-2450 mAh-7,2 V

Tip: 18650 litio

Capacità: 2450 mAh

Energia:17,64 Wh

Corrente operativa Corrente statica: 0,2 A

Frequenza di

funzionamento 2.40 GHz-2.4835 GHz

Bluetooth

Potenza del <8 dBm

trasmettitore Bluetooth

Temperatura operativa tra -20 ^ C e 45 ^ C

Autonomia in standby 11 ore

三
