Tipo de producto	Estabilizador de cámara (gimbal) con trípode
Marca	DJI
Modelo	Ronin-SC
Dimensiones (brazo plegado)	220 × 200 × 75 mm
Dimensiones (brazo desplegado)	370 × 165 × 150 mm
Peso (brazo)	Aproximadamente 830 g
Peso (empuñadura)	Aproximadamente 258 g
Peso (trípode)	Aproximadamente 160 g
Alimentación	Batería de litio 18650, 2450 mAh, 7,2 V, 17,64 Wh
Corriente estática	0,2 A
Tiempo máximo de espera	11 horas
Temperatura de funcionamiento	-20 °C a 45 °C
Frecuencia Bluetooth	2,4 a 2,4835 GHz
Potencia del transmisor Bluetooth	< 8 dBm
Funciones principales	Joystick, botón M, gatillo, bloqueos en 3 ejes, aplicación Ronin
Puesta en marcha	Descargar la aplicación, activar mediante Bluetooth, equilibrar la cámara
Mantenimiento	Limpiar con un paño suave y seco, recargar mediante puerto USB-C con adaptador 5V/2A
Seguridad	Bloqueos de transporte en los tres ejes, botón de encendido y modo de espera
Piezas de repuesto	Trípode, empuñadura, placa de fijación, cable USB-C, placa de instalación
Compatibilidad de cámaras	Consultar la lista oficial de DJI

Preguntas frecuentes - RoninSC DJI

¿Qué cámaras son compatibles con el DJI Ronin-SC?

El DJI Ronin-SC es compatible con muchas cámaras ligeras, incluyendo Sony A7, A6xxx, Canon EOS R, y otras. Consulte la lista oficial de DJI para la compatibilidad más reciente.

¿Cómo activar el Ronin-SC por primera vez?

Descargue la aplicación DJI Ronin, encienda el gimbal, active el Bluetooth en su móvil, seleccione el Ronin-SC en la aplicación, ingrese la contraseña 12345678, conéctese a Internet y siga las instrucciones en pantalla.

¿Cuál es la autonomía de la batería del Ronin-SC?

La autonomía en espera es de aproximadamente 11 horas. La batería de iones de litio de 2450 mAh ofrece un uso continuo de varias horas, según la carga.

¿Cómo equilibrar la cámara en el Ronin-SC?

El equilibrio se realiza desbloqueando cada eje (inclinación, balanceo, panorámica) y ajustando las ruedas para que la cámara se mantenga estable sin inclinarse. Use la aplicación para tutoriales de equilibrio detallados.

¿Cómo montar la cámara en la placa de instalación?

Primero fije la placa de fijación si es necesario, luego deslice la cámara sobre la placa alineando las flechas. Apriete la rueda y el cursor para mantener la cámara en su lugar. Consulte el manual para los pasos precisos.

¿Se puede usar el Ronin-SC mientras se carga?

Sí, el Ronin-SC se puede usar mientras se carga a través del puerto USB-C. Use un adaptador de 5V/2A para una carga óptima.

¿Cuáles son las funciones del gatillo?

Mantenga presionado el gatillo para el modo de bloqueo, presione dos veces para centrar el brazo, y tres veces para girar el brazo 180° para que la cámara quede frente a usted.

¿Cómo usar el joystick del Ronin-SC?

El joystick controla los movimientos de los ejes: arriba/abajo para la inclinación, izquierda/derecha para la panorámica. Puede ajustar la sensibilidad y los parámetros en la aplicación Ronin.

¿Qué hacer en caso de mal funcionamiento o actualización?

Consulte la guía del usuario en el sitio oficial de DJI, o use la aplicación para las actualizaciones de firmware. En caso de problema, contacte al soporte de DJI.

¿El trípode está incluido con el Ronin-SC?

Sí, se incluye un trípode desmontable con el Ronin-SC. Pesa aproximadamente 160 g y se fija debajo de la empuñadura para un uso estable.

MANUAL DE USUARIO RoninSC DJI

Guía de inicio rápido

Guía de inicio rápido

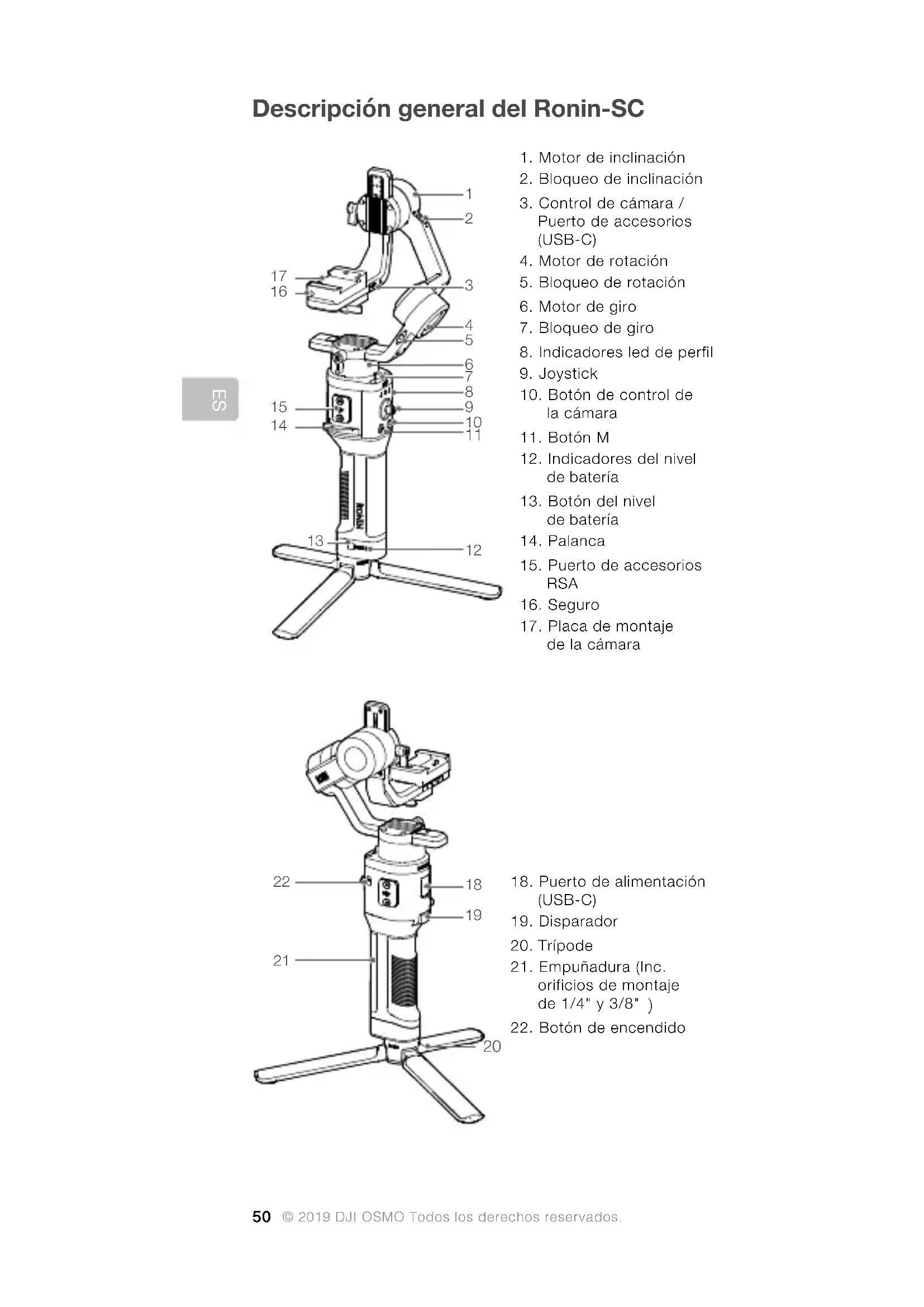

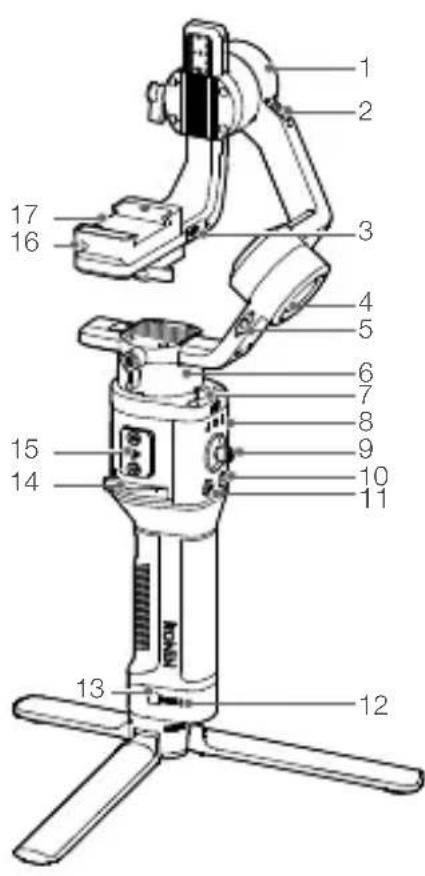

Descripción general del Ronin-SC

1

1. Motor de inclinación
2. Bloqueo de inclinación
3. Control de casa / Puerto de accesorios (USB-C)
4. Motor de rotación
5. Bloqueo de rotación
6. Motor de giro
7. Bloqueo de giro
8. Indicadores LED de perfil
9. Joystick
10. Botón de control de la cámara
11. Botón M
12. Indicadores del nivel de batería
13. Botón del nivel de batería
14. Palanca
15. Puerto de acceso RSA
16. Seguro
17. Placa de montaje de la cámara

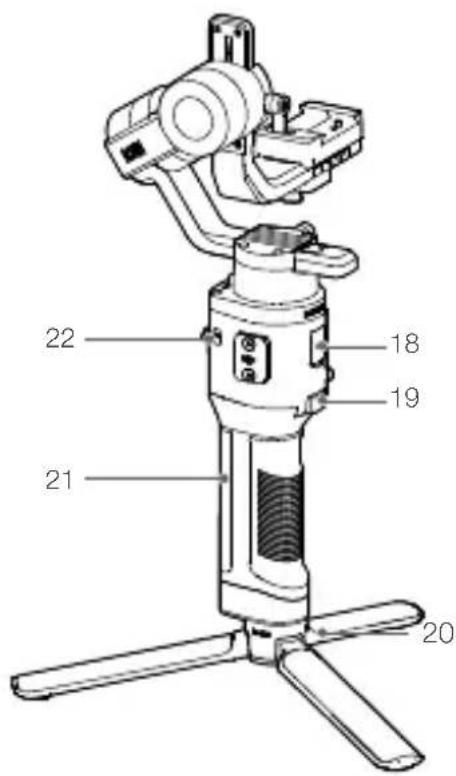

1. Puerto de alimentación (USB-C)
2. Disparador
3. Trípode
4. Empuñadura (incluye orificios de montaje de 1/4" y 3/8")
5. Botón de encendido

Para empezar

A. Descarga de la aplicación DJI RONIN™ y visualización de los tutoriales. Busque "Ronin" en la App Store o en Google Play y siga las instrucciones para instalar la aplicación. Mire los tutoriales en el sitio web oficial de DJI. https://www.dji.com/ronin-sc

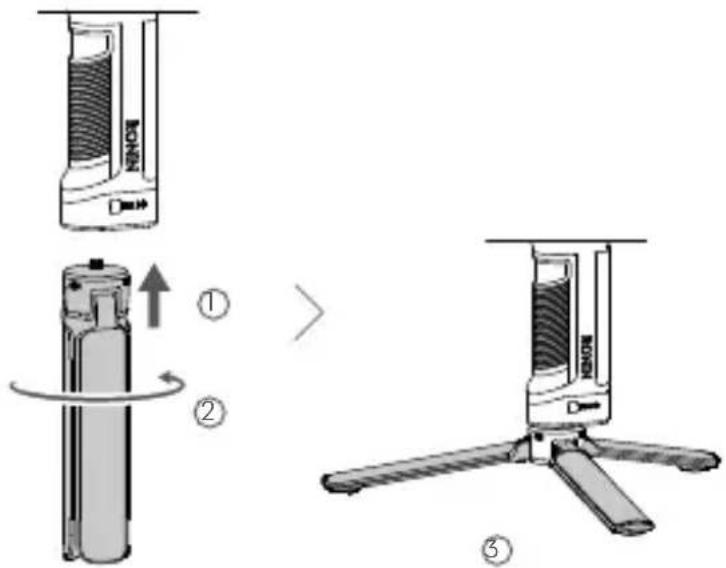

B. Colocación del trípode

Aplicación Ronin

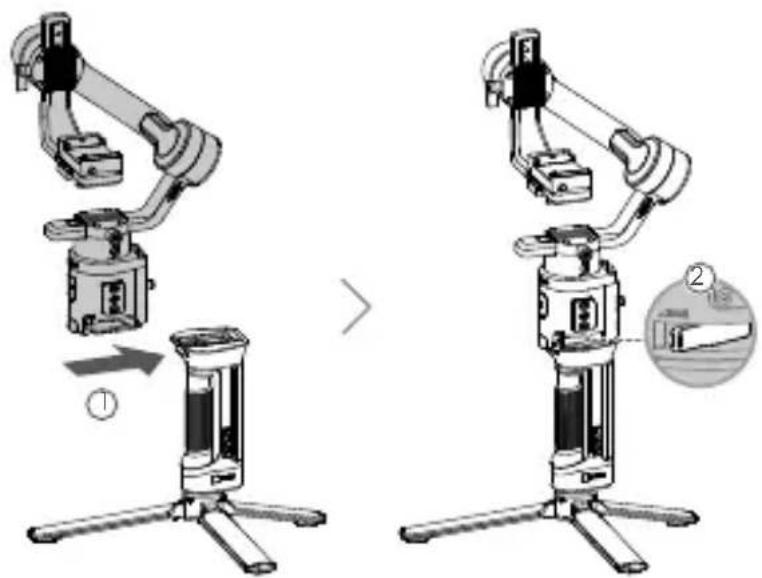

C. Montaje de la empuñadura

D. Carga de la batería

Antes del primer uso, cargue la empuñadura a través del puerto de alimentación con un cable de alimentación (incluido) y un adaptador USB (no incluido). Se recomienda usar un adaptador USB de 5 V/2 A.

Toma de alimentación 100 - 240 V

Adaptador de alimentación USB

Puerto de alimentación

E. Comprobación del nivel de carga de la batería

Durante la carga, los indicadores de nivel de batería indican el nivel de la batería. Cuando no se esté cargando, pulse el botón de nivel de batería para comprobar el nivel de la batería.

F. Encendido / apagado y modo suspendido

Mantenga pulsado el botón de encendido para encender o apagar el Ronin-SC. Toque el botón de encendido para entrar en el modo suspendido. Toque de nuevo para salir del modo suspendido.

• Es posible usar el Ronin-SC mientras se carga.

Activación del Ronin-SC

El Ronin-SC debe activarse a través de la aplicación Ronin antes del primer uso.

1. Mantenga presionado el botón de encendido para encender el estabilizador.
2. Active la función Bluetooth en su dispositivo móvil e inicie la aplicación Ronin. Tenga en cuenta que se requiere una cuenta para iniciar la aplicación Ronin. Una vez detectado en la lista de dispositivos Bluetooth, seleccione el Ronin-SC e introduzca la contraseña predeterminada de Bluetooth: 12345678.
3. Asegúrese de que tiene conexión a Internet y siga las instrucciones que aparecen en pantalla para activar el Ronin-SC.

Montaje de la cámara

Asegúrese de preparar la cámara antes de montarla en el Ronin-SC. Retire la tapa del objetivo y asegúrese de que la batería y la tarjeta de memoria están insertadas en la cámara.

1. Los tres ejes del estabilizador están bloqueados por defecto. Desbloquee los tres ejes, coloque el estabilizador en la posición que se muestra y vuelva a bloquear los tres ejes.
2. Si es necesario, fije la placa elevadora* a la parte inferior de la cámara mediante un destornillador de cabeza plana.

• Se requiere la placa elevadora en los siguientes escenarios:
• Cuando utilice una cámara pequeña y ligera, como una cámara Sony A6300.
• Cuando utilice un objetivo con un diámetro grande, como una cámara Sony A7M3 con un objetivo de 16-35 mm f/2.8 GM.
• Cuando utilice un motor de enfoque.

Consulte la página del producto Ronin-SC en el sitio web oficial de DJI (http://www.dji.com/ronin-sc) para ver la lista de cámaras compatibles más actualizada.

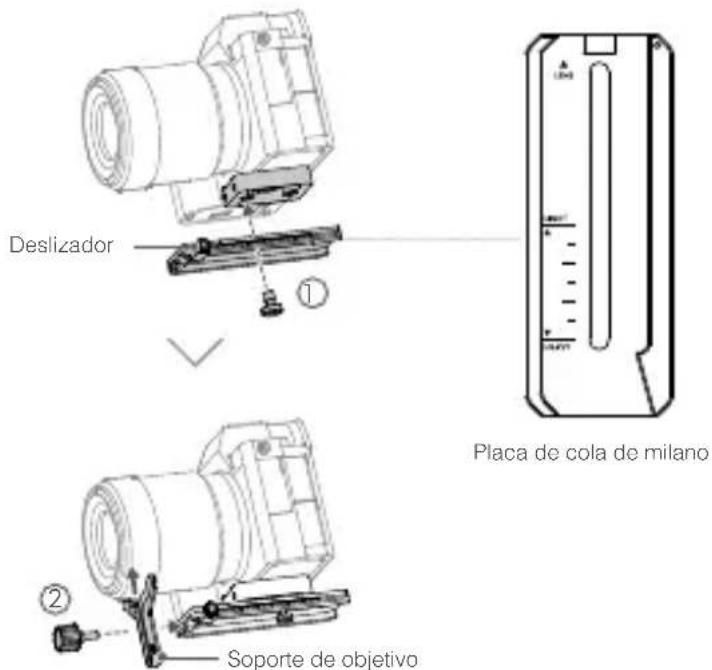

1. Fije la placa de cola de milano y el soporte del objetivo. Mueva el deslizador hacia el frente de la placa. El objetivo de la cámara y la flecha en la placa de cola de milano deben estar orientados en la misma dirección. Monte la cámara de acuerdo con los indicadores en la placa de cola de milano. Utilice el soporte de objetivo para un rendimiento óptimo.

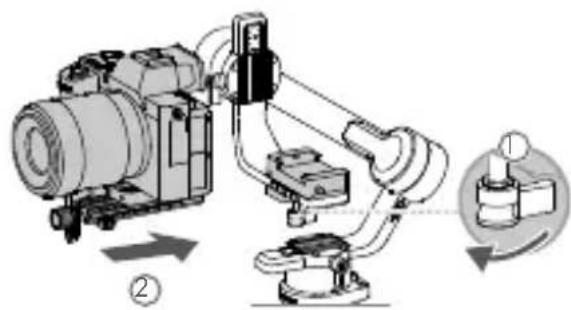

1. Afloje la rueda de ajuste en la parte inferior de la placa de montaje de la cámara y muévala hacia el lado del eje. Deslice la cámara hacia la placa. Apriete la rueda de ajuste cuando la cámara esté en el centro de la placa.

• Si usa accesorios como el soporte para el teléfono o el motor de enfoque, asegúrese de montar todos los accesorios antes de realizar el equilibrado. Consulte los documentos del manual de los accesorios para obtener más información.
• Asegúrese de apretar el tornillo de debajo de la placa de cola de milano.

Equilibrado

Es necesario equilibrar antes de grabar. Antes de equilibrar, asegúrese de encender la cámara si usa un objetivo con zoom óptico y de seleccionar la distancia focal si usa un objetivo varifocal. Hay tutoriales para equilibrar en la aplicación Ronin, que se pueden ver después de la activación. También se puede equilibrar sin conectarse a la aplicación Ronin. En este caso, asegúrese de que el Ronin-SC está apagado o en modo suspendido antes de equilibrarlo.

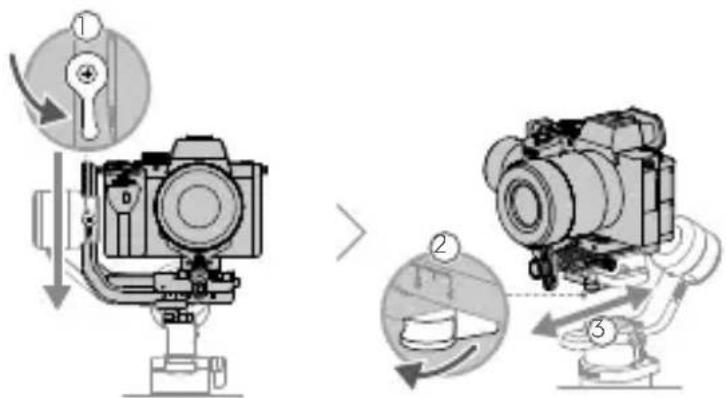

1. Equilibrado de la profundidad del eje de inclinación

a. Desbloquee el eje de inclinación y baje la cámara aflojando la rueda de ajuste del eje de inclinación ①. b. Ajuste el eje de inclinación, de forma que el objetivo de la cámara apunte hacia delante. Asegúrese de que el peso de la cámara no está descompensado hacia delante o hacia atrás. Si está descompensada hacia delante, mueva la cámara hacia atrás. Si está descompensada hacia atrás, mueva la cámara hacia delante. c. Afloje la rueda bajo de la placa de montaje de la cámara y equilibre la cámara hasta que esta quede estable. d. Apriete la rueda.

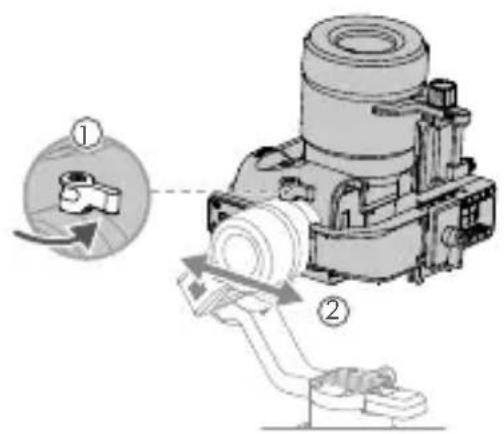

1. Equilibrado de la inclinación vertical

a. Ajuste la inclinación para que el objetivo de la cámara apunte hacia arriba. Asegúrese de que el peso de la cámara no está descompensado hacia arriba o abajo. Si la cámara está inclinada hacia un lado, tire del brazo de inclinación hacia el otro lado.

b. Afloje la rueda del motor de inclinación y ajuste el equilibrio de la cámara hasta que quede estable sin inclinarse hacia arriba ni hacia abajo.

c. Apriete la rueda.

d. Repita el paso 1 para equilibrar la profundidad del eje de inclinación. El deslizador de la placa de cola de milano se utiliza para registrar la posición de equilibrio. Mueva el deslizador hasta la placa de montaje y apriételo.

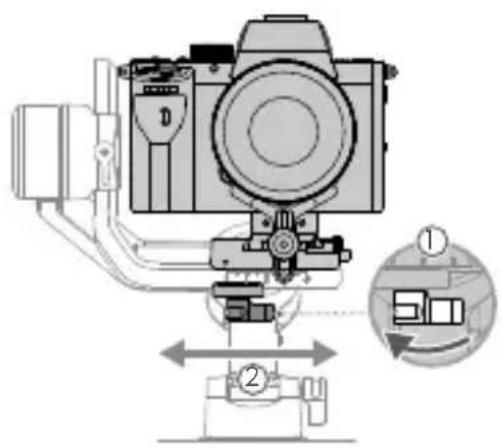

1. Equilibrado del eje de rotación

a. Bloquee el eje de inclinación y desbloquee el eje de rotación. Compruebe la dirección en la que gira el motor de rotación. Si la cámara rota hacia la izquierda, muévala hacia la derecha. Si la cámara rota hacia la derecha, muévala hacia la izquierda.

b. Afloje la rueda de ajuste en la placa de montaje de la cámara y ajuste la posición de la placa hasta que la cámara quede estable.

c. Apriete la rueda. Si la cámara se mueve hacia adelante, muévala hacia atrás hasta que el deslizador esté en la placa de montaje.

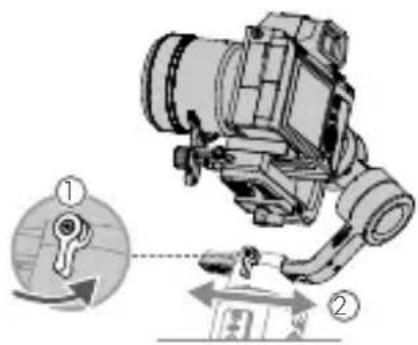

1. Equilibrado del eje de giro

a. Desbloquee el eje de giro. Sostenga la empuñadura, incline el Ronin-SC hacia un lado y compruebe el movimiento del eje de giro. Si el objetivo de la cámara gira hacia abajo, empuje el eje de giro hacia atrás. Si el objetivo de la cámara gira hacia arriba, empuje el eje de giro hacia adelante. b. Afloje la rueda del motor de giro. Ajuste el equilibrio de la cámara hasta que permanezca estable al mover el eje de giro a la vez que se levanta la empuñadura. c. Apriete la rueda.

Funcionamiento

Auto Tune

Después de la instalación, activación y equilibrado, el Ronin-SC debe ajustarse automáticamente antes de poder usarse. Asegúrese de colocar el Ronin-SC en una superficie plana antes de realizar un ajuste automático. Hay dos formas de ajustar automáticamente el Ronin-SC.

A. Mantenga pulsado el botón M y el disparador simultáneamente en el Ronin-SC durante cuatro segundos para iniciar Auto Tune. B. Inicie la aplicación Ronin, vaya a la página Parámetros del motor (Motor Parameters) y seleccione Auto Tune.

Funciones de botón

Botón de encendido: mantenga pulsado el botón de encendido para encender o apagar el Ronin-SC. Toque el botón de encendido para entrar o salir del modo suspendido.

Botón M: toque para seleccionar un perfil de usuario. Pulse y mantenga pulsado para entrar en el modo Sport.

Joystick: empuje el joystick hacia arriba o hacia abajo para controlar el movimiento del eje de inclinación, y empújelo hacia la izquierda o la derecha para controlar el movimiento del eje de giro. Vaya a la página Joystick de la aplicación Ronin para ajustar los parámetros de los ejes de giro, inclinación y rotación.

Botón de control de la cámara: después de conectar la cámara al puerto de control de la cámara, presione hasta la mitad para enfocar automáticamente, como lo haría con el botón del obturador en una cámara. Pulse para iniciar o parar la grabación. Mantenga pulsado para hacer una foto. Consulte la página del

producto Ronin-SC en el sitio web oficial de DJI (http://www.dji.com/ronin-sc) para ver la lista de compatibilidad con cámaras más actualizada.

Disparador: mantenga pulsado el disparador para entrar en el modo Bloqueo. Pulse dos veces para volver a centrar el estabilizador. Pulse tres veces para girar el estabilizador 180 grados de modo que la cámara mire hacia usted.

• Cuando la cámara y el Ronin-SC se conectan mediante el cable de control de la cámara (USB-C), no se puede usar la función de reproducción. En este caso, presione el botón de encendido para entrar en el modo suspendido y después use la función de reproducción.

Especificaciones

Peso Estabilizador: Aprox. 830 g

Empuñadura: Aprox. 258 g

Dimensiones Estabilizador (plegado): 220 × 200 × 75 mm

Estabilizador (desplegado): 370 × 165 × 150 mm

Potencia de entrada Modelo: RB2-2450 mAh-7.2 V

Tipo: 18650 Litio

Capacidad: 2450 mAh

Energía 17.64 Wh

Corriente de

funcionamiento

Corriente estática: 0.2 A

Frecuencia de

funcionamiento de 2.40 GHz -2.4835 GHz

Bluetooth

Potencia del

transmisor Bluetooth

<8 dBm

Temperatura de

funcionamiento

De -20°C a 45°C (-4°F a 113°F)

Velocidad Tiempo

de espera

11 horas

Para obtener más información, lea el manual.

※ Este contenido puede modificarse sin notificación previa.

Peso estabilizador: aprox. 830 g

Cable: aprox. 258 g

Trípode: aprox. 160 g

Dimensiones del estabilizador (plegado): 220 × 200 × 75 mm

Estabilizador (desplegado): 370 × 165 × 150 mm

Potencia de entrada

Modelo: RB2-2450 mAh-7.2 V

Tipo: Litio 18650

Corriente de funcionamiento

Corriente estática: 0,2 A

Temperatura de funcionamiento

-20° a 45 °C

Tiempo máximo de espera

11 horas

Para obtener más información, consulte el Manual de la empresa: http://www.dji.com/ronin-sc
