Tipo de producto	Cargador de baterías inteligente
Marca	DJI
Modelo	Phantom 4 Series - Battery Charging Hub
Compatibilidad de batería	DJI Phantom 4, Phantom 4 Pro, Phantom 4 Advanced
Número de puertos de carga	4
Modo de carga	Secuencial (una batería a la vez)
Tensión de entrada	100-240 V CA, 50/60 Hz
Tensión de salida	17,4 V / 5 A (por batería)
Potencia de carga	Hasta 100 W
Tipo de conector de entrada	Cable de alimentación de red (incluido)
Dimensiones (L x A x A)	167 x 152 x 68 mm
Peso	460 g
Material de la carcasa	Plástico ABS resistente
Indicadores LED	Sí (estado de carga de cada batería)
Funciones de protección	Sobrecarga, sobrecalentamiento, cortocircuito, descarga profunda
Mantenimiento y limpieza	Limpiar con un paño seco; no usar disolventes
Seguridad	Usar solo con baterías DJI originales; no exponer al agua
Temperatura de funcionamiento	0 °C a 40 °C
Piezas de repuesto y reparabilidad	Contactar al soporte de DJI; ninguna pieza reparable por el usuario
Información general	Cargador de batería inteligente diseñado para las series Phantom 4
Accesorios incluidos	Cargador, cable de alimentación, manual de usuario
Garantía	1 año (según condiciones de DJI)

Preguntas frecuentes - Phantom 4 Series - Battery Charging Hub DJI

¿Cuántas baterías puedo cargar simultáneamente?

El DJI Phantom 4 Battery Charging Hub carga las baterías una por una de manera secuencial, incluso si conecta hasta cuatro baterías a la vez.

¿Qué baterías son compatibles con este cargador?

Este cargador es compatible con las baterías de la serie DJI Phantom 4, incluidos los modelos Phantom 4, Phantom 4 Pro y Phantom 4 Advanced.

¿Cuánto tiempo se tarda en cargar una batería por completo?

El tiempo de carga es de aproximadamente 60 a 70 minutos para una batería Phantom 4 estándar (5870 mAh).

¿Puedo usar una batería mientras el hub carga otras?

No, el hub no permite usar una batería en carga; está diseñado únicamente para cargar las baterías cuando están insertadas.

¿El cargador tiene una función de descarga?

No, el hub solo carga. Para la descarga o almacenamiento, use el cargador inteligente DJI o la aplicación DJI Go.

¿El cargador se detiene automáticamente cuando la batería está llena?

Sí, el hub detecta la carga completa y pasa a la siguiente batería o se apaga automáticamente.

¿Puedo enchufar el cargador a un tomacorriente de 220 V?

Sí, el cargador acepta una entrada 100-240 V y se adapta automáticamente al voltaje de su red.

¿Qué hacer si una batería no se carga correctamente?

Verifique los contactos y el estado de la batería. Si el problema persiste, contacte al soporte de DJI.

¿El hub se calienta durante la carga?

Un ligero aumento de temperatura es normal. Si la carcasa se vuelve muy caliente, desconéctelo y déjelo enfriar.

¿Puedo transportar el hub con baterías insertadas?

No se recomienda transportar el hub con baterías en su lugar. Siempre retire las baterías para el transporte para evitar cualquier cortocircuito.

MANUAL DE USUARIO Phantom 4 Series - Battery Charging Hub DJI

Renuncia de responsabilidad

Gracias por adquirir el centro de carga para Baterías de Vuelo Inteligente PHANTOM™ 4 (en lo sucesivo denominado el "Producto"). Lea esta renuncia de responsabilidad detenidamente antes de usar este Producto. Al utilizar este Producto, manifiesta su conformidad con esta cláusula de renuncia de responsabilidad y confirma que la ha leído completamente. Asegúrese de utilizar el Producto en conformidad con el manual y preste atención a las advertencias. SZ DJI Technology Co., Ltd. y sus empresas filiales no asumen ninguna responsabilidad por daños o lesiones causados directa o indirectamente por un uso inadecuado de este Producto. Por uso inadecuado se entiende, entre otros, el uso de cargadores no autorizados, la carga de baterías no autorizadas, cortocircuitos, sobrecalentamientos, introducción de cuerpos extraños en el Producto, o tocar los contactos con piel o metal. Consulte las Directrices de seguridad y la Renuncia de responsabilidad, las Directrices de seguridad de la Batería de Vuelo Inteligente y el Manual del usuario para obtener información pertinente no disponible en este documento.

DJI™ es una marca registrada de SZ DJI Technology Co., Ltd. (abreviado como "DJI") y sus filiales. Los nombres de productos, marcas, etc., que aparecen en este manual son marcas comerciales o marcas comerciales registradas de sus respectivas empresas propietarias. Este Producto y el manual están protegidos por los derechos de autor de DJI con todos los derechos reservados. Ni la totalidad ni parte de este manual o Producto deberá ser reproducida en forma alguna sin el consentimiento previo por escrito o la autorización de DJI.

Esta renuncia se proporciona en diversos idiomas. En el caso de que haya variaciones entre las diferentes versiones, prevalecerá la versión en chino simplificado si el producto en cuestión se ha comprado en China continental. La versión inglesa prevalecerá si el producto en cuestión se ha adquirido en cualquier otra región.

Advertencias

1. El centro de carga sólo es compatible con el cargador de batería Phantom 4. NO intente usar el centro de carga con ningún otro cargador de batería.
2. El centro de carga sólo es compatible con Baterías de Vuelo Inteligente PH4-5350mAh-15.2V. NO intente usar el centro de carga con otros modelos de batería.
3. Coloque el centro de carga en una superficie lisa y estable cuando esté en uso. Asegúrese de que el dispositivo está debidamente aislado para evitar el riesgo de incendio.
4. NO toque los terminales metálicos del centro de carga.
5. Limpie los terminales metálicos con un paño limpio y seco si presentan acumulación de residuos.

Introducción

El centro de carga para la Batería de Vuelo Inteligente Phantom 4 está diseñado para su uso con la Batería de Vuelo Inteligente Phantom 4. Al usarlo con el cargador de batería Phantom 4, puede cargar hasta tres Baterías de Vuelo Inteligente. Las Baterías de Vuelo Inteligente se cargarán en secuencia de acuerdo con sus niveles de carga, desde el más alto al más bajo. El modo de almacenamiento permite al centro de carga mantener la Batería de Vuelo Inteligente Phantom 4 al 50 % de carga, lo que es ideal para su almacenamiento.

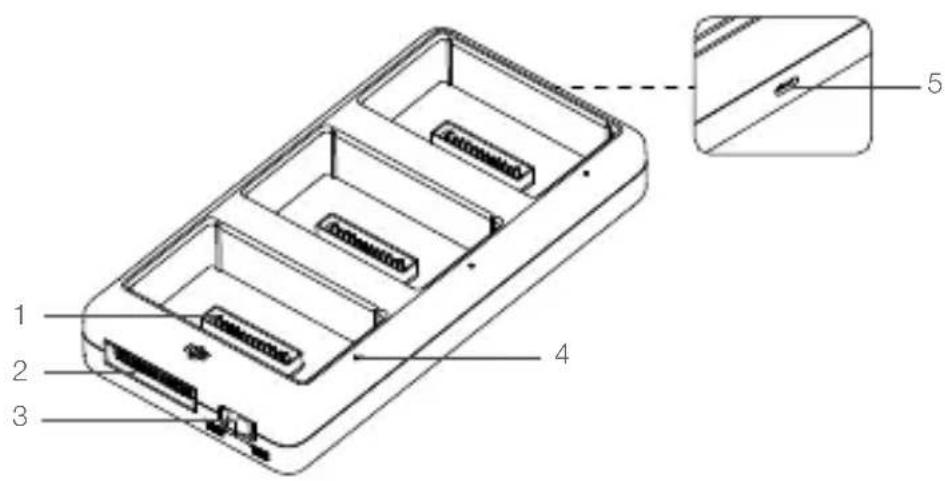

Descripción general

1. Puerto de carga
2. LED de estado
3. Puerto de alimentación
4. Puerto de actualización de firmware (Puerto MicroUSB)
5. Interruptor de modo

Uso del centro de carga

Siga las instrucciones siguientes para usar el centro de carga.

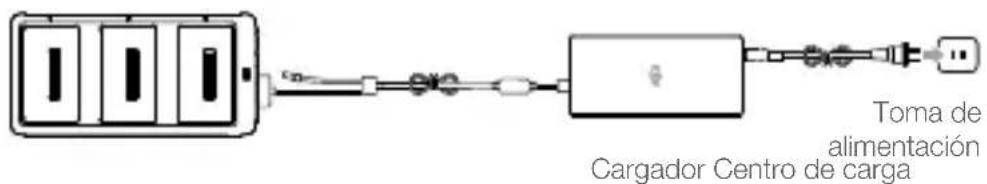

1. Conexión a una fuente de alimentación

Conecte el cargador de batería estándar de Phantom 4 a una toma de corriente (100-240 V, 50/60 Hz) y, a continuación, conecte el centro de carga al cargador de batería Phantom 4.

2. Conexión de baterías

Conmute el interruptor de modo del centro de carga entre modo de carga y modo de almacenamiento.

Modo de carga:

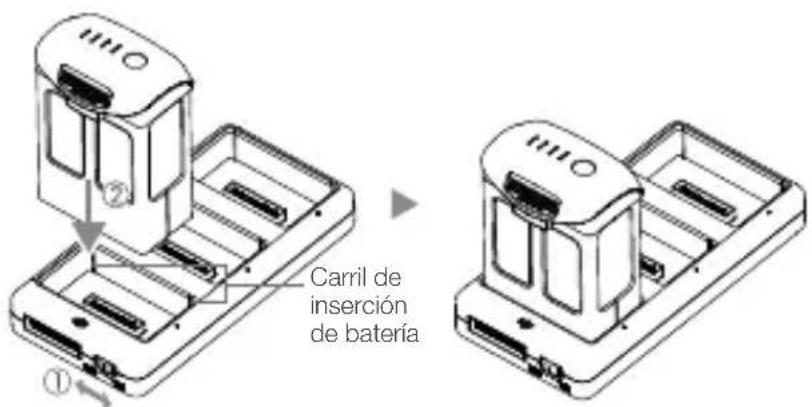

Alinee las ranuras de la Batería de Vuelo Inteligente con los carriles de inserción de batería, para insertar la batería y que empiece a cargarse. Se cargará primero la Batería de Vuelo Inteligente que esté menos descargada. Las demás baterías se cargarán una tras otra de acuerdo con su nivel de carga.

Si el indicador LED de estado del centro de carga se ilumina en verde fijo y los LED de la Batería de Vuelo Inteligente se apagan, la carga ha finalizado y la Batería de Vuelo Inteligente se puede desconectar del centro de carga.

Modo de almacenamiento:

El centro de carga descargará las baterías con más de un 50 % de carga para reducir la carga al 50 %. A su vez, las baterías con carga inferior al 50 % se cargarán al 50 %.

Consulte "Descripción del indicador LED de estado" para obtener más información acerca de los patrones de parpadeo del indicador LED de estado.

• Asegúrese de alinear las ranuras de la Batería de Vuelo Inteligente con los carriles de inserción de batería. Si la batería se ha insertado correctamente, el indicador LED de estado se iluminará en amarillo fijo.
• En modo de almacenamiento, puede encender las Baterías de Vuelo Inteligente para descargarlas sin tener que conectarlas a una fuente de alimentación, si todas las baterías tienen una carga superior al 50 %.

Descripción del indicador LED de estado

Indicador LED de estado Descripción

Modo de carga

— Amarillo fijo En cola para cargar

…… Parpadeo en verde Cargando

— Verde fijo Carga completa

— Rojo fijo No se ha detectado la batería

B. R. ..... Todos parpadeando Error de fuente de alimentación; compruebe en rojo la conexión al cargador de batería

Modo de almacenamiento

— Amarillo fijo Listo para cargar o descargar

…… Parpadeo en azul Cargando o descargando

— Azul fijo La carga de la batería es del 50 %

— Rojo fijo No se ha detectado la batería

R R ..... Todos parpadeando Error de fuente de alimentación; compruebe en rojo la conexión al cargador de batería

Actualización del firmware

DJI publicará actualizaciones de firmware cuando estén disponibles. Consulte el sitio web oficial de DJI y siga las instrucciones siguientes para actualizar el firmware.

1. Descargue el programa de actualización de firmware más reciente del sitio web oficial de DJI.

(http://www.dji.com/product/phantom-4/info#downloads)

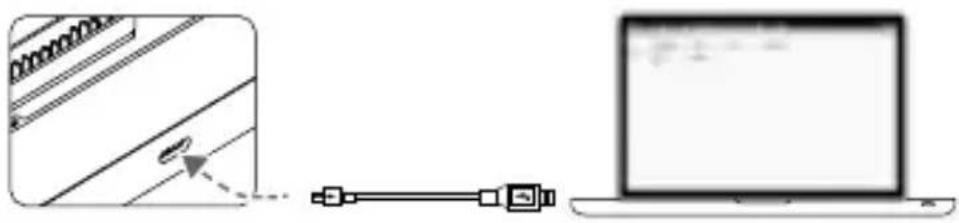

1. Encienda el centro de carga y conéctelo a un ordenador mediante un cable MicroUSB.

1. Ejecute el programa de actualización del firmware. Pulse el botón de actualización y espere a que termine el proceso.
2. El centro de carga se reiniciará automáticamente una vez que la actualización haya finalizado correctamente.
3. Repita este proceso si la actualización de firmware falla por cualquier motivo.

Especificaciones

Modelo	PHANTOM 4 CHARGING HUB
Cargador de batería compatible	Cargador Phantom 4 (PH4C100)
Modelo de batería compatible	PH4-5350mAh-15.2V
Temperatura de funcionamiento	De 5° a 40 °C (de 41° a 104 °F)
Tensión de funcionamiento	17,5 V
Peso	162 g
