제품 유형	지능형 배터리 충전기
브랜드	DJI
모델	팬텀 4 시리즈 - 배터리 충전 허브
배터리 호환성	DJI 팬텀 4, 팬텀 4 프로, 팬텀 4 어드밴스드
충전 포트 수	4
충전 방식	순차적 (한 번에 하나의 배터리)
입력 전압	100-240V AC, 50/60Hz
출력 전압	17.4V / 5A (배터리당)
충전 전력	최대 100W
입력 커넥터 유형	전원 코드 (포함)
크기 (길이 x 너비 x 높이)	167 x 152 x 68mm
무게	460g
케이스 재질	내구성 ABS 플라스틱
LED 표시등	예 (각 배터리 충전 상태)
보호 기능	과충전, 과열, 단락, 심방전
관리 및 청소	마른 천으로 닦으십시오; 용제를 사용하지 마십시오
안전	DJI 정품 배터리만 사용하십시오; 물에 노출시키지 마십시오
작동 온도	0°C ~ 40°C
예비 부품 및 수리 가능성	DJI 지원팀에 문의하십시오; 사용자가 수리할 수 있는 부품 없음
일반 정보	팬텀 4 시리즈용으로 설계된 지능형 배터리 충전기
포함된 액세서리	충전기, 전원 케이블, 사용 설명서
보증	1년 (DJI 조건에 따름)

자주 묻는 질문 - Phantom 4 Series - Battery Charging Hub DJI

배터리를 동시에 몇 개까지 충전할 수 있나요?

DJI Phantom 4 Battery Charging Hub는 최대 4개의 배터리를 동시에 연결하더라도 배터리를 하나씩 순차적으로 충전합니다.

이 충전기와 호환되는 배터리는 무엇인가요?

이 충전기는 DJI 팬텀 4 시리즈 배터리와 호환되며, 팬텀 4, 팬텀 4 프로, 팬텀 4 어드밴스드 모델을 포함합니다.

배터리를 완전히 충전하는 데 얼마나 걸리나요?

표준 팬텀 4 배터리(5870mAh)의 충전 시간은 약 60~70분입니다.

허브가 다른 배터리를 충전하는 동안 배터리를 사용할 수 있나요?

아니요, 허브는 충전 중인 배터리를 사용할 수 없습니다. 배터리가 삽입되면 오직 충전만 하도록 설계되었습니다.

충전기에 방전 기능이 있나요?

아니요, 허브는 충전만 합니다. 방전 또는 보관을 위해서는 DJI 스마트 충전기 또는 DJI Go 앱을 사용하십시오.

배터리가 가득 차면 충전기가 자동으로 꺼지나요?

네, 허브는 완전 충전을 감지하고 다음 배터리로 전환하거나 자동으로 꺼집니다.

충전기를 220V 콘센트에 연결할 수 있나요?

네, 충전기는 100-240V 입력을 지원하며 사용 중인 전압에 자동으로 적응합니다.

배터리가 제대로 충전되지 않으면 어떻게 해야 하나요?

접점과 배터리 상태를 확인하십시오. 문제가 지속되면 DJI 지원팀에 문의하십시오.

충전 중 허브가 뜨거워지나요?

약간의 온도 상승은 정상입니다. 케이스가 매우 뜨거워지면 플러그를 뽑고 식히십시오.

배터리가 삽입된 상태로 허브를 운반할 수 있나요?

배터리가 장착된 상태로 허브를 운반하는 것은 권장되지 않습니다. 단락을 방지하기 위해 항상 운반 시 배터리를 제거하십시오.

사용 설명서 Phantom 4 Series - Battery Charging Hub DJI

PHANTOM™ 4 인텔리전트 플라이트 배터리 충전 허브를 구매해 주셔서 감사합니다. (본 장치는 이후 "제품"으로 언급됩니다.) 본 제품을 사용하기 전에 본 문서의 고지 사항을 주의 깊게 읽어 주십시오. 본 제품을 사용하는 것은 이 고지 사항에 동의하고 모든 내용을 읽은 것으로 간주됩니다. 반드시 설명서를 숙지한 후 제품을 사용하고 경고 사항에 주의를 기울이십시오. SZ DJI Technology Co., Ltd.와 해당 자회사는 제품의 부적절한 사용으로 인해 직접 또는 간접적으로 발생하는 손해 및 부상에 대해 어떠한 책임도 지지 않습니다. 잘못된 사용에는 승인되지 않은 충전기 사용, 승인되지 않은 배터리 충전, 합선, 과열, 제품 내 이물질 삽입 또는 피부나 금속에 단자 접촉이 포함됩니다(단, 이에 국한되지 않음). 여기에 포함되지 않은 적용 가능한 정보는 안전 가이드 및 고지 사항, 인텔리전트 플라이트 배터리 안전 가이드 및 사용 설명서를 참조하십시오.

DJI™는 SZ DJI Technology Co., Ltd.(약어로 "DJI")와 해당 자회사의 상표입니다. 이 설명서에 표시된 제품 이름, 브랜드 이름 등은 해당 소유자의 상표 또는 등록 상표입니다. DJI는 본 제품과 설명서의 소유권과 함께 모든 권한을 보유합니다. 본 제품 또는 설명서의 어떤 부분도 DJI의 서면 허가 또는 동의 없이 어떤 형식으로도 재생산할 수 없습니다.

이 고지 사항은 다양한 언어로 제공됩니다. 서로 다른 버전 간에 차이점이 있을 경우, 중국 본토에서 제품 구매 시 중국어 간체 버전이 우선적으로 적용되며 기타 지역에서 제품 구매 시 영어 버전이 우선적으로 적용됩니다.

경고

1. 충전 허브는 Phantom 4 배터리 충전기에만 호환됩니다. 다른 배터리 충전기와 충전 허브를 사용하지 마십시오.
2. 충전 허브는 PH4-5350mAh-15.2V 인텔리전트 플라이트 배터리에만 호환됩니다. 다른 배터리 모델과 충전 허브를 사용하지 마십시오.
3. 충전 허브를 사용할 때는 평평하고 흔들리지 않는 바닥에 놓으십시오. 화재가 발생하지 않도록 장치가 올바르게 절연 처리되어 있는지 확인하십시오.
4. 충전 허브에서 금속 단자에 접촉하지 마십시오.
5. 눈에 띄는 침전물이 있으면 깨끗하고 마른 천으로 금속 단자를 닦으십시오.

소개

Phantom 4 인텔리전트 플라이트 배터리 충전 허브는 Phantom 4 인텔리전트 플라이트 배터리와 함께 사용하도록 설계되었습니다. Phantom 4 배터리 충전기와 함께 사용하면 인텔리전트 플라이트 배터리를 3개까지 충전할 수 있습니다. 인텔리전트 플라이트 배터리는 충전 수준에 따라 높은 상태부터 낮은 상태까지 순서대로 충전됩니다. 충전 허브는 보관 모드에서 Phantom 4 인텔리전트 플라이트 배터리를 보관에 이상적인 50% 충전 상태로 유지할 수 있습니다.

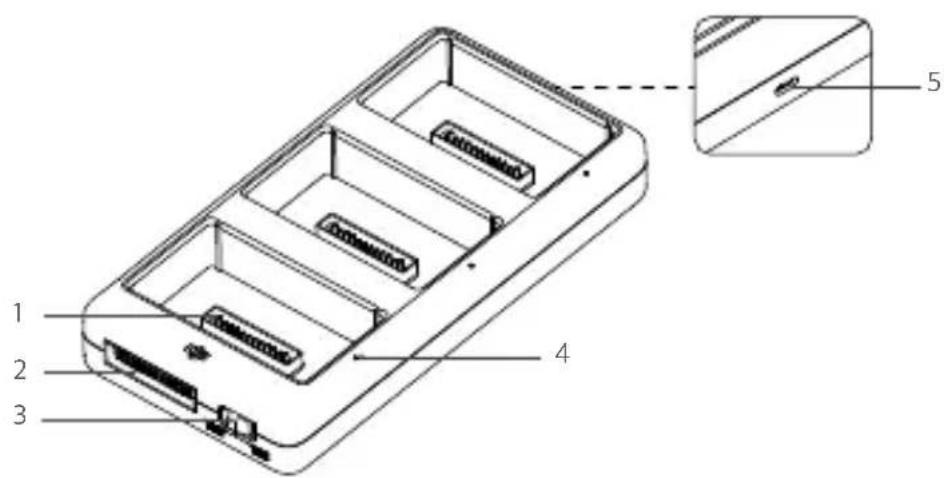

개요

1. 충전 포트

4. 상태 LED

1. 전원 포트
2. 펌웨어 업데이트 포트
3. 모드 스위치

(Micro USB 포트)

충전 허브 사용

충전 허브를 사용하려면 아래의 지침을 따릅니다.

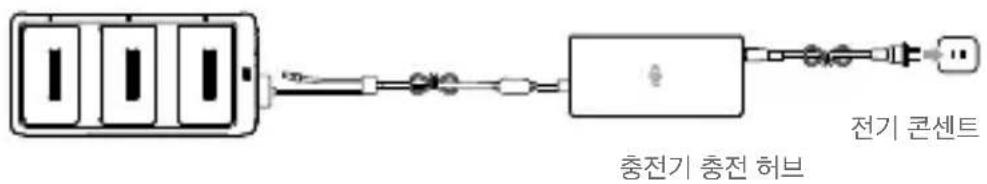

1. 전원 연결

표준 Phantom 4 배터리 충전기를 전원 콘센트(100-240V, 50/60Hz)에 연결한 다음 충전 허브를 Phantom 4 배터리 충전기에 연결합니다.

2. 배터리 연결

충전 허브의 모드 스위치로 충전 모드와 보관 모드 사이를 전환합니다.

충전 모드:

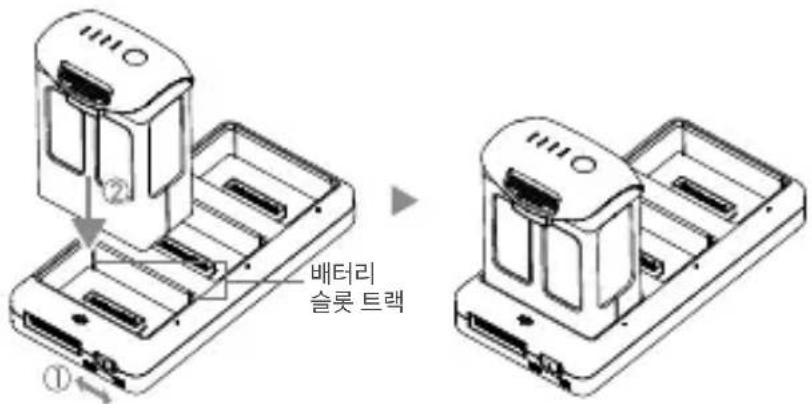

배터리를 삽입하고 충전을 시작하려면 인텔리전트 플라이트 배터리의 홈을 배터리 슬롯 트랙과 맞춥니다. 가장 많이 충전되어 있는 인텔리전트 플라이트 배터리부터 충전됩니다. 나머지 배터리들은 충전 수준에 따라 순서대로 충전됩니다.

충전 허브의 상태 LED 지시등이 녹색으로 유지되고 인텔리전트 플라이트 배터리의 LED 표시등이 꺼져 있으면 충전이 완료된 것이므로 충전 허브에서 인텔리전트 플라이트 배터리를 분리할 수 있습니다.

보관 모드:

충전 허브는 충전 수준이 50%가 넘는 배터리를 방전시켜 충전 수준을 50%로 줄입니다. 한편 충전 수준이 50% 미만인 배터리는 50%까지 충전됩니다.

상태 LED 지시등의 깜박임 패턴에 대한 자세한 내용은 "상태 LED 지시등 설명" 색션을 참조하십시오.

- 인텔리전트 플라이트 배터리의 홈이 배터리 슬롯 트랙에 맞춰졌는지 확인합니다. 배터리가 올바르게 삽입되면 상태 LED 지시등이 노란색을 유지합니다.

- 보관 모드에서 모든 배터리의 충전 수준이 50%를 넘는 경우 전원에 연결하지 않고 인텔리전트 플라이트 배터리를 켜서 방전시킬 수 있습니다.

상태 LED 지시등 설명

상태 LED 지시등 설명

충전 모드

Y — 노란색 유지 충전 대기 중

G…… 녹색으로 깜박임 충전

G — 녹색 유지 완전히 충전됨

R—빨간색 유지 감지된 배터리 없음

R R R .... 모두 빨간색으로 깜박임

전원 공급 장치 오류, 배터리 충전기의 연결 상태를 확인해야 함

보관 모드

Y — 노란색 유지: 충전 또는 방전 준비 완료

B……파란색으로 깜박임: 충전 또는 방전 중

B — 파란색 유지: 배터리 충전 수준이 50%임

R — 빨간색 유지: 감지된 배터리 없음

R R R .... 모두 빨간색으로 깜박임: 전원 공급 장치 오류, 배터리 충전기의 연결 상태를 확인해야 함

전원 공급 장치 오류, 배터리 충전기의 연결 상태를 확인해야 함

펌웨어 업데이트

DJI는 사용 가능한 펌웨어 업데이트가 있을 때 이를 제공합니다. 공식 웹 사이트를 참조하고 아래 지침을 따라 펌웨어를 업데이트하십시오.

1. 공식 DJI 웹 사이트에서 최신 펌웨어 업데이트 프로그램을 다운로드합니다.

http://www.dji.com/product/phantom-4/info#downloads

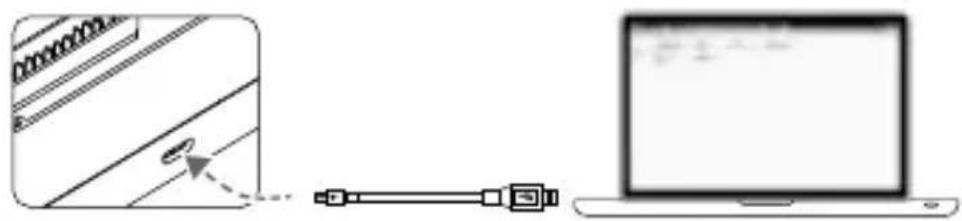

2. 충전 허브를 컴퓨터에 연결한 다음 Micro USB 케이블을 사용하여 연결합니다.

1. 펌웨어 업데이트 프로그램을 실행합니다. 업데이트 버튼을 누르고 과정이 종료되기를 기다립니다.
2. 업데이트가 성공적으로 완료되면 충전 허브가 자동으로 다시 시작됩니다.

5. 어떠한 이유로 펌웨어 업데이트에 실패하면 이 과정을 반복합니다.

사양

모델 PHANTOM 4 CHARGING HUB

호환 배터리 충전기 Phantom 4 충전기(PH4C100)

호환 배터리 모델 PH4-5350mAh-15.2V

작동 온도 5°~40°C(41°~104°F)

작동 전압 17.5V

무게 162g
