제품 유형	초점 시스템용 리모컨
브랜드	DJI
모델	Focus Handwheel 2
크기	150 x 100 x 80 mm
무게	300 g
전원	내장 리튬이온 충전 배터리
배터리 사용 시간	5시간
범위	100m (블루투스)
주요 기능	초점 원격 제어, 터치 휠, 녹화 버튼
호환성	DJI RS 2, RS 3, RS 3 Pro, RS 4
연결성	블루투스 5.0
유지 관리 및 청소	부드럽고 마른 천으로 닦으십시오
안전	물이나 극한 온도에 노출하지 마십시오
예비 부품 및 수리 가능성	DJI에서 예비 부품 구매 가능
보증	1년 (판매자에 따라 다름)

자주 묻는 질문 - Focus Handwheel 2 DJI

Focus Handwheel 2는 어떤 DJI 짐벌과 호환되나요?

DJI RS 2, RS 3, RS 3 Pro, RS 4 짐벌과 호환됩니다. 호환성은 DJI 웹사이트에서 확인하세요.

Focus Handwheel 2를 내 짐벌에 어떻게 연결하나요?

짐벌에서 블루투스를 활성화한 후 Focus Handwheel 2의 페어링 버튼을 누르세요. DJI Ronin 앱의 지침을 따르십시오.

Focus Handwheel 2의 배터리 사용 시간은 얼마나 되나요?

연속 사용 시 약 5시간입니다. 완전 충전에는 USB-C 포트를 통해 약 2시간이 소요됩니다.

Focus Handwheel 2를 스마트폰과 함께 사용할 수 있나요?

아니요, Focus Handwheel 2는 호환되는 DJI 짐벌에서만 작동하도록 설계되었으며 스마트폰과 직접 연결되지 않습니다.

Focus Handwheel 2의 버튼은 어떤 용도인가요?

버튼은 짐벌에 장착된 카메라의 비디오 녹화를 시작/중지합니다.

Focus Handwheel 2의 펌웨어를 어떻게 업데이트하나요?

DJI Ronin 앱 또는 DJI Assistant 2를 사용하여 블루투스 또는 USB를 통해 업데이트를 확인하고 설치하십시오.

Focus Handwheel 2의 LED 표시등은 무엇을 의미하나요?

파란색 LED 켜짐: 연결됨; 파란색 LED 깜빡임: 페어링 중; 빨간색 LED: 배터리 부족.

Focus Handwheel 2를 자동 추적 모드에서 사용할 수 있나요?

아니요, 수동 초점과 셔터만 제어합니다. 자동 추적은 짐벌에서 활성화해야 합니다.

Focus Handwheel 2의 휠 감도를 어떻게 조정하나요?

감도는 DJI Ronin 앱의 휠 설정에서 조정할 수 있습니다.

Focus Handwheel 2의 보증 기간은 얼마나 되나요?

표준 보증은 구매일로부터 1년입니다. 자세한 내용은 판매처나 DJI에 문의하십시오.

사용 설명서 Focus Handwheel 2 DJI

DJI™ 신제품을 구매해주셔서 감사합니다. 본 문서의 정보는 사용자의 안전은 물론 법적 권리 및 책임에 영향을 미칩니다. 제품을 사용하기 전에 전체 문서를 주의 깊게 읽고 구성이 올바른지 확인하십시오. 본 문서의 지침 및 경고 사항을 읽고 따르지 않으면 자신 또는 다른 사람이 심각한 부상을 입거나 DJI 제품 또는 근처에 있는 다른 물체가 손상될 수 있습니다. 이 문서 및 기타 모든 부수 문서는 DJI의 단독 재량에 따라 변경될 수 있습니다. 최신 제품 정보를 확인하려면 http://www.dji.com을 방문하여 본 제품에 대한 제품 페이지를 클릭하십시오.

제품을 사용하는 것은 본 문서의 고지 사항 및 경고를 주의 깊게 읽었으며 명시된 이용 약관을 이해하고 준수하는 것에 동의한 것으로 간주됩니다. 본 제품 사용 시 귀하의 행위와 그에 따른 결과에 대한 책임은 전적으로 본인에게 있다는 것에 동의합니다. 또한 적용 가능한 모든 법규, 규칙은 물론 DJI에서 제정하고 제공하는 모든 이용 약관, 예방책, 사례, 정책 및 지침에 따라 적절한 목적으로 본 제품을 사용하는 것에 동의합니다.

DJI는 본 제품 사용으로 인해 직접 또는 간접적으로 발생한 피해, 부상 또는 모든 법적 책임에 대해 어떠한 책임도 지지 않습니다. 사용자는 이 문서에 명시된 내용을 포함하여(단, 이에 국한되지 않음) 안전하고 적법한 사례를 준수해야 합니다.

DJI는 SZ DJI TECHNOLOGY CO., LTD. (약어로 "DJI")와 해당 자회사의 상표입니다. 이 문서에 표시된 제품 이름, 브랜드 이름 등은 해당 소유자의 상표 또는 등록 상표입니다.

소개

DJI Focus Handwheel 2를 사용하면 INSPIRE™ 2 및 OSMO™ Pro/RAW 카메라의 조리개, 초점 또는 줌을 정밀하고 편리하게 제어할 수 있습니다.

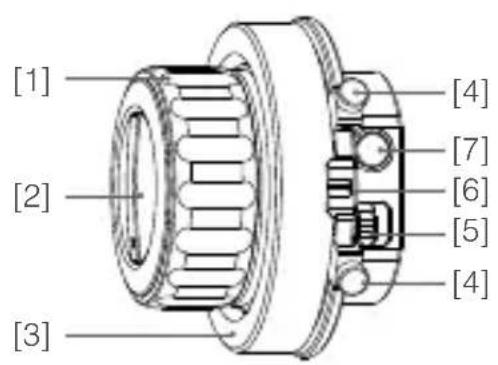

[1] 포커스 훨 카메라 렌즈를 제어합니다.
[2] 강성 제어 포커스 훨의 강성을 제어합니다.

[3] 마킹 링 마킹 배율을 제공합니다.

[4] 하드 정지 나사 조절식 하드 정지 나사가 포커스 훨의 조정 범위를 제한합니다.

[5] 전원 스위치 전원 스위치를 전환하여 Focus Handwheel 2의 전원을 켜고 ꁓ니다.

[6] 상태 LED/백라이트 통신 상태를 표시하며 뒤에서 마킹 링을 비 oversh Minnesota.

[7] 렌즈 버튼 렌즈 이동 설정을 열고 초점, 조리개 또는 좀 제어 사이를 전환합니다(렌즈 호환성에 따라 다름).

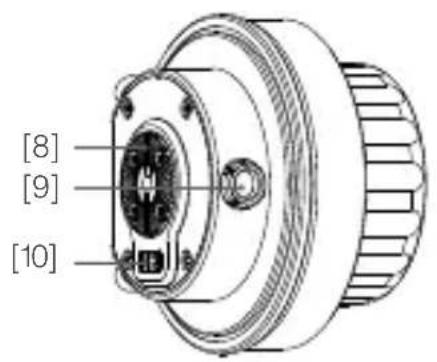

[8] DJI Rosette 마운트 Focus Handwheel 2를 장착하여 고정시킬 때 사용합니다.

[9] 통신 포트 Osmo Pro/RAW에 연결합니다.

[10] 포고 핀 전원 공급과 통신을 위해 Inspire 2 DJI Focus Handwheel 2 조종기 스탠드에 연결합니다. 포고 핀은 청결하고 양호한 상태를 유지해야 합니다. 포고 핀에서 단락이 발생하지 않도록 하십시오.

설치

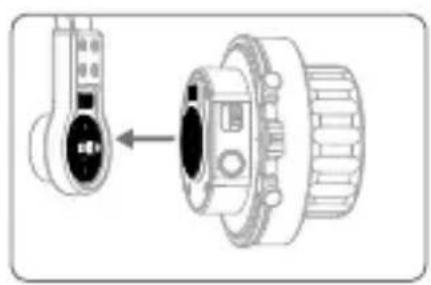

Inspire 2 조종기 장착

1. Focus Handwheel 2를 Inspire 2 조종기에 장착된 조종기 스탠드에 부착합니다(DJI Focus Handwheel 2 조종기 스탠드에 대한 자세한 내용은 공식 DJI Online Store에서 확인).
2. 스탄드에 있는 케이블을 Inspire 2 조종기에 연결하여 Focus Handwheel 2의 전원을 캡니다.

DJI Focus Handwheel 2는 Inspire 2에만 호환됩니다. Inspire 1 시리즈는 지원되지 않습니다.

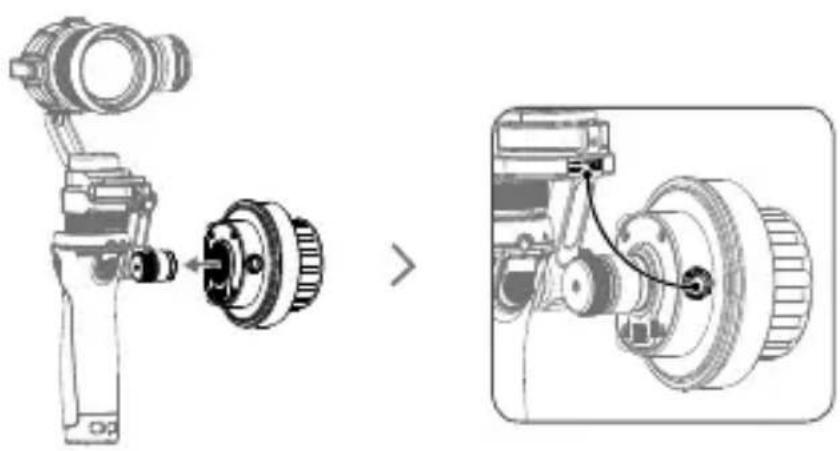

Osmo Pro/RAW에 장착

1.그림과 같이 Osmo Pro/RAW에 Focus Handwheel 2를 연결하고 나사를 조입니다.
2. 전원 공급과 통신을 위해 전용 Focus Handwheel 2-Osmo Pro/RAW 통신 케이블(포함되지 않음, 자세한 내용은 공식 DJI Online Store에서 확인)을 사용하여 Focus Handwheel 2의 통신 포트를 Osmo Pro/RAW에 연결합니다. 케이블을 포트에 연결하기 전에 케이블 방향이 정확한지 확인하십시오.

DJI Handwheel 2의 Rosette 마운트의 장착 크기에는 두 가지가 있는 데 1/4" 및 3/8"입니다. Handwheel 2를 3/8" 포트가 있는 다른 장치에 장착하는 경우 그림과 같이 Rosette 마운트에 있는 나사를 제거합니다.

상태 LED는 Focus Handwheel 2의 전원이 켜진 후 통신 상태를 나타냅니다. 깜박임 패턴에 대한 자세한 내용은 아래 표를 참조하십시오.

감박임 패턴 설명

빠르게 깜박임 업데이트 실패

느리게 깜박임 검색된 장치가 없습니다.

켜진 상태 유지 정상 작동 중입니다.

설정

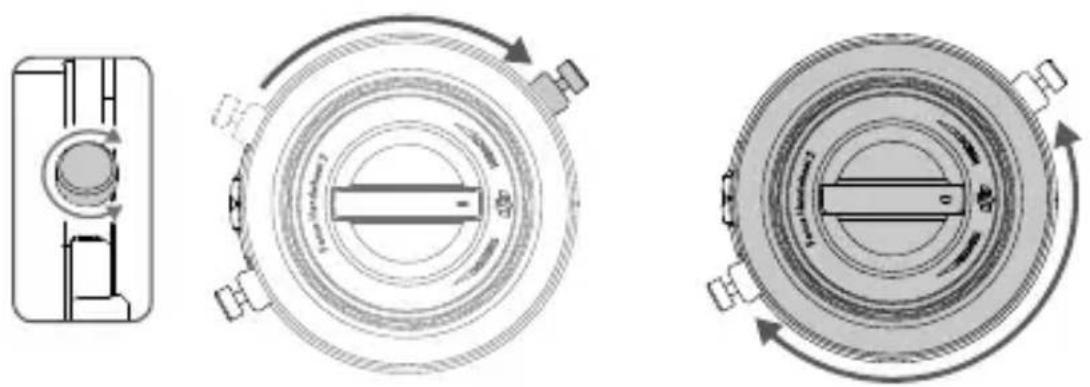

기계적 제한 설정

포커스 훨 주위 두 개의 조절식 하드 정지 나사를 사용하여 물리적 이동 범위를 제한할 수 있습니다.

1. 하드 정지 나사를 풀고 원하는 위치로 밀어 넣고 조입니다.
   2.포커스 훨의 이동 범위는 이제 두 개의 하드 정지 나사 사이의 거리로 제한됩니다.

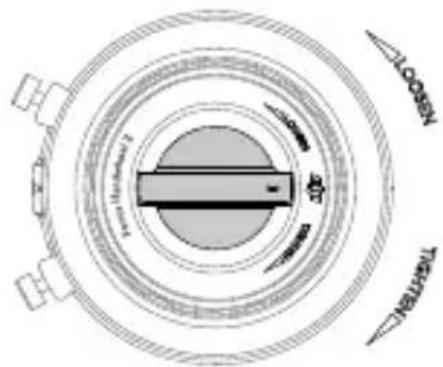

힐의 강성 조정을 위해 포커스 휨을 잡은 상태에서 중앙의 조절 손잡이를 돌립니다. 강성 또는 느슨한 느낌이 편안해질 때까지 포커스 휨을 조정합니다.

포커스 훨의 회전 방향은 DJI GO™/DJI GO 4 앱에서 반대로 되돌릴 수 있습니다.

이동 범위 설정

이동 범위 설정은 초점 제어 모드에서만 사용할 수 있습니다.

1.포커스 훨을 원하는 이동 상한까지 돌린 후 렌즈 버튼을 한 번 누릅니다.
2. 포커스 훨을 원하는 이동 하한까지 돌린 후 렌즈 버튼을 한 번 누릅니다. 포커스 훨을 완전히 한 바퀴 돌리면 렌즈가 두 이동 제한 사이에서 회전합니다.
3.재설정하려면 렌즈 버튼을 다시 누릅니다.

제어 모드 전환

1. 초점, 조리개 및 줌 제어 사이를 전환하려면 렌즈 버튼을 길게 누릅니다.
2. 초점, 조리개 또는 좀 제어는 DJI GO/DJI GO 4 앱에서 전환할 수 있습니다.

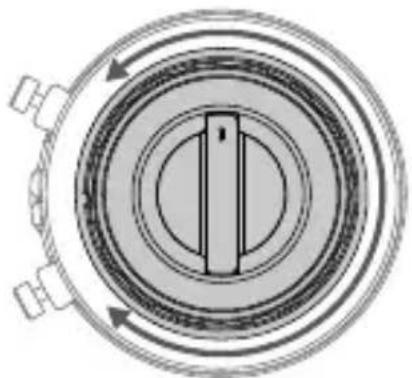

캘리브레이션

렌즈 제어가 최적이 아니라고 느낄 때만 포커스 핸드힐을 캘리브레이션하십시오.

캘리브레이션 방법:전원을 켜고 5초 이내에, 포커스 훨을 한 바퀴씩 앞뒤로 4번 돌립니다.

Focus Handwheel 2는 Inspire 2 조종기 및 Osmo Pro/RAW를 통해 업데이트할 수 있습니다. 자세한 내용은 Inspire 2 사용자 매뉴얼 또는 Osmo Pro/RAW 업데이트 가이드를 참조하십시오.

사양

모델 FH02
무게 340g
크기	86( 직경 ) × 68( 높이 )mm
작동 온도 -20°C ~55°C (-4° ~131°F)
작동 전압 5V~12V
작동 전류 0.03A~0.072A
전력 0.36W
