产品类型	对焦系统遥控器
品牌	DJI
型号	Focus Handwheel 2
尺寸	150 x 100 x 80 mm
重量	300 g
电源	内置可充电锂离子电池
续航	5小时
范围	100米（通过蓝牙）
主要功能	远程对焦控制、触控轮、录制按钮
兼容性	DJI RS 2, RS 3, RS 3 Pro, RS 4
连接	蓝牙5.0
维护与清洁	用柔软的干布擦拭
安全	请勿暴露于水或极端温度下
备件与可维修性	DJI提供备件
保修	1年（根据经销商）

常见问题 - Focus Handwheel 2 DJI

Focus Handwheel 2与哪些DJI稳定器兼容？

它与DJI RS 2、RS 3、RS 3 Pro和RS 4稳定器兼容。请访问DJI网站查看兼容性。

如何将Focus Handwheel 2与我的稳定器配对？

在稳定器上开启蓝牙，然后按下Focus Handwheel 2的配对按钮。按照DJI Ronin应用程序中的说明进行操作。

Focus Handwheel 2的电池续航时间是多少？

连续使用时续航约为5小时。通过USB-C端口充满电大约需要2小时。

我可以将Focus Handwheel 2与智能手机一起使用吗？

不可以，Focus Handwheel 2仅设计用于与兼容的DJI稳定器配合使用，不能直接与智能手机使用。

Focus Handwheel 2上的按钮有什么作用？

该按钮用于启动/停止安装在稳定器上的摄像机的视频录制。

如何更新Focus Handwheel 2的固件？

使用DJI Ronin应用程序或DJI Assistant 2通过蓝牙或USB检查并安装更新。

Focus Handwheel 2上的LED指示灯是什么意思？

蓝色常亮：已连接；蓝色闪烁：正在配对；红色：电量低。

Focus Handwheel 2能否在自动跟踪模式下使用？

不可以，它仅控制手动对焦和触发。自动跟踪需要在稳定器上激活。

如何调节Focus Handwheel 2拨轮的灵敏度？

灵敏度可以通过DJI Ronin应用程序中的拨轮设置进行调节。

Focus Handwheel 2的保修期是多少？

标准保修期为自购买之日起1年。请联系您的经销商或DJI了解更多信息。

用户手册 Focus Handwheel 2 DJI

感谢您购买大疆 ^™ 创新（DJI ^™ ）产品。本文所提及的内容关系到您的安全以及合法权益与责任。使用本产品之前，请仔细阅读本文以确保已进行正确的设置。不遵循和按照本文的说明与警告来操作可能会给您和周围的人带来伤害，或者损坏本产品或其它周围的物品。本文档及所有相关的文档最终解释权归大疆创新（DJI）所有。如有更新，恕不另行通知。请访问 www.dji.com 官方网站以获取最新的产品信息。

一旦使用本产品，即视为您已经仔细阅读免责声明和警告，理解、认可和接受本声明全部条款和内容。您承诺对使用本产品以及其可能带来的后果负全部责任。您承诺仅出于正当目的使用本产品，并且同意本条款以及大疆创新（DJI）制定的任何相关条例、政策和指引。

大疆创新（DJI）对于直接或间接使用本产品而造成的损坏、伤害以及任何法律责任不予负责。用户应遵循包括但不限于本文提及的所有安全指引。

DJI 是深圳市大疆创新科技有限公司及其关联公司的商标。本文出现的产品名称、品牌等，均为其所属公司的商标或注册商标。

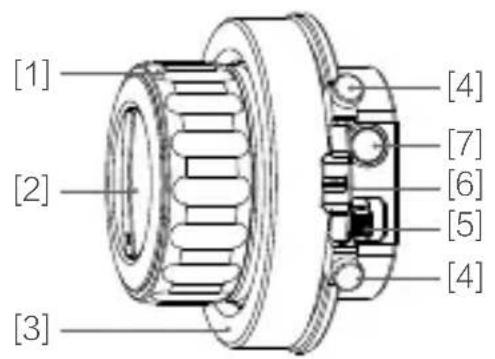

简介

DJI Focus 手持跟焦器 2 可安装于 INSPIRE™ 2 遥控器或 OSMO™ Pro/RAW，方便、精准控制相机镜头对焦点、光圈或变焦（需要镜头支持）。

通过转动旋钮来调节镜头对焦点、光圈或变焦。

[2] 阻尼调节旋钮

调节电机控制旋钮的阻尼大小。

[3] 标记环

用于记录镜头位置。

[4] 机械限位装置螺丝

机械限位装置用于设置电机控制旋钮的转动范围。

[5] 电源开关

拨动开关至 ON/OFF 以开启 / 关闭手持跟焦器 2。

指示手持跟焦器 2 与相机的通信状态，同时可为标记环照明。

[7] LENS 按键

用于映射镜头控制行程，以及切换对焦、光圈、变焦控制。

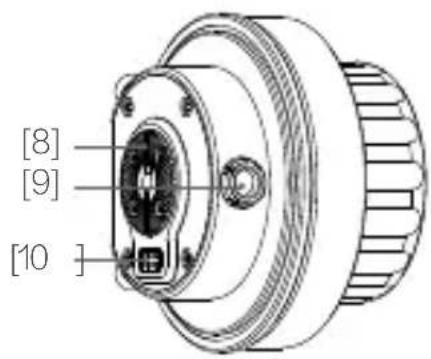

[8] 盘齿

通过盘齿接口安装固定手持跟焦器 2。

[9] 通信接口

通过通信接口连接 Osmo Pro/RAW 实现通信。

[10] 触点

通过触点跟Inspire 2遥控器支架连接，使遥控器为手持跟焦器2供电以及实现通信。请保持触点清洁、完整无破损。请勿使触点之间短路。

安装

配合 Inspire 2 遥控器使用

1. 将手持跟焦器 2 安装至 Inspire 2- 手持跟焦器 2 遥控器支架（需另行购买，请访问 DJI 官方商城了解详情）。
2. 通过连接遥控器支架线材与 Inspire 2 遥控器实现供电及通信。

手持跟焦器 2 仅适配于 Inspire 2 遥控器，不适用于 Inspire 1 系列遥控器。

配合 Osmo Pro/RAW 使用

1. 将手持跟焦器 2 安装至 Osmo Pro/RAW 的盘齿接口。
2. 使用手持跟焦器 2-Osmo Pro/RAW 数据线（需另行购买，请访问 DJI 官方商城了解详情）连接手持跟焦器 2的通信接口与 Osmo Pro/RAW 的通信接口，实现供电及通信。

手持跟焦器 2 盘齿接口为 1/4”以及 3/8”两种规格，若需安装至接口为 3/8”的设备，将盘齿接口处的螺丝取下即可。

拨动开关以开启手持跟焦器 2，正常连接后，手持跟焦器 2 指示灯指示当前状态。请参照下表了解状态指示灯信息。

状态指示灯 状态描述

快闪 升级失败

慢闪 无设备接入

常亮 正常工作

设置

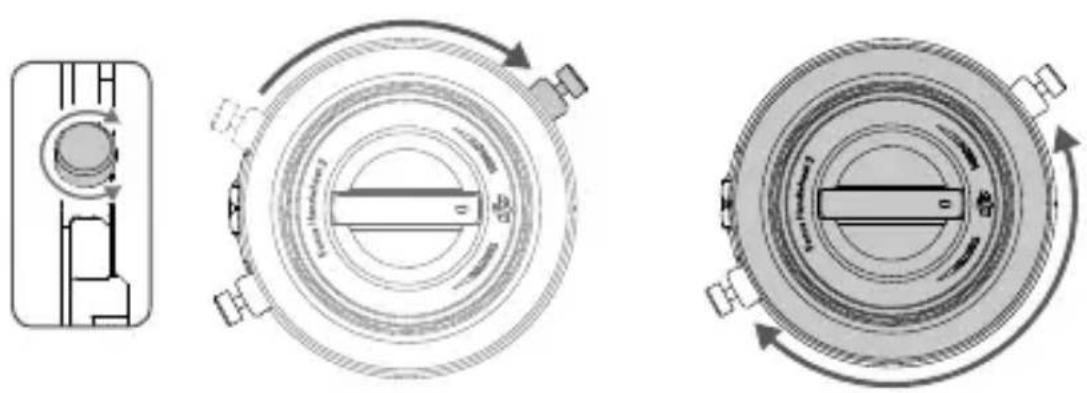

设置机械限位

控制旋钮的机械限位可以改变，您可以只使用旋钮的部分行程来控制镜头相应的部分行程。

1. 拧松机械限位装置上的螺丝，将机械限位装置起点移动到某个位置并拧紧螺丝。
2. 将机械限位装置终点移动到某一位置并拧紧螺丝。控制旋钮只可在机械限位装置之间转动，以控制镜头的部分行程。

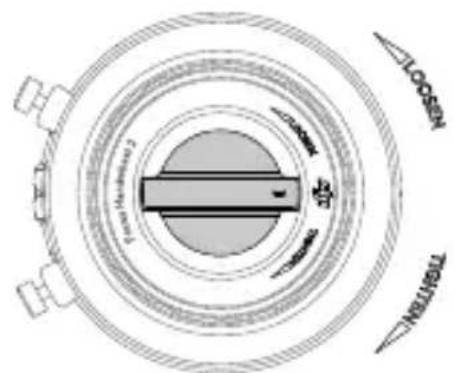

调节阻尼

电机控制旋钮的阻尼可以调节。一只手握住电机控制旋钮，另一只手根据阻尼调节旋钮的提示，增大或调小阻尼。

可在 DJI G ^TM /DJI GO 4 App 设置电机控制旋钮的旋转方向。

映射镜头行程

在对焦模式下，可设置映射镜头行程，以使用控制旋钮的全部行程来控制所映射的镜头起、终点之间的行程。

1. 选择镜头行程起点，短按一次LENS按键，LED灯快闪，记录当前位置为行程起点。
2. 旋转控制旋钮，选择镜头行程终点，再次短按 LENS 按键，LED 灯常亮，记录当前位置为行程终点。镜头行程映射完成。
3. 第三次短按 LENS 按键，取消映射。

切换镜头控制

1. 长按 LENS 按键可以切换对焦、光圈或变焦控制。
2. 在 DJI GO/DJI GO 4 App 中可设置切换对焦、光圈或变焦控制。

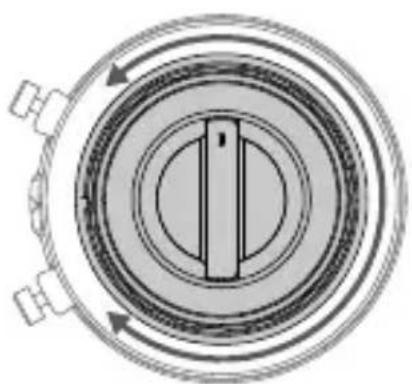

校准

在手持跟焦器 2 无法精准控制对焦时，可通过校准来获得精准控制。

校准方式：在手持跟焦器 2 开机后的 5 秒内，使电机控制旋钮走满四次行程（电机控制旋钮分别碰撞到机械限位起、终点两次）以完成校准。

手持跟焦器 2 可通过 Inspire 2 遥控器或 Osmo Pro/RAW 升级固件。详情请参考《Inspire 2 用户手册》或《Osmo Pro/RAW 固件升级方法》。

规格参数

型号 FH02

重量 340 g

尺寸 86(直径)×68(高)mm

工作温度 -20°C至 55°C

工作电压 5V-12V

工作电流 0.03A-0.072A

功率 0.36W

内容如有更新，恕不另行通知。

您可以在 DJI 官方网站查询最新版本《使用说明》

感謝您購買大疆 ^™ 創新 (DJI ^™ ) 產品。本文所提及的內容關係到您的安全及合法權益與責任。使用本產品之前，請仔細閱讀本文以確保已進行正確設定。未確實遵循並按照本文之說明與警告進行操作，可能會對您和周圍人員帶來傷害，或導致本產品或周圍其他物品損壞。本文件及所有相關文件的最終解釋權歸大疆創新 (DJI) 所有。如有更新，恕不另行通知。請前往 www.dji.com 官方網站以獲取最新的產品資訊。

一旦使用本產品，即視為您已經仔細閱讀免責聲明與警告，理解、認可並接受本聲明全部條款和內容。您承諾對使用本產品及可能帶來的後果負全部責任。您承諾僅出於正當目的使用本產品，並且同意本條款以及大疆創新 (DJI) 制定的任何相關條例、政策和指南。

大疆創新 (DJI) 對於直接或間接使用本產品而造成的損壞、傷害及任何法律責任概不負責。使用者應遵循包括但不限於本文提及的所有安全指南。

DJI 是深圳市大疆創新科技有限公司及其附屬公司的商標。本文出現的產品名稱、品牌等，均為其所屬公司的商標或註冊商標。

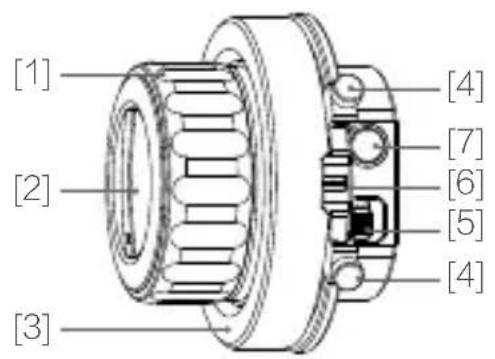

簡介

DJI Focus 手持跟焦器 2 可安裝於 INSPIRE™ 2 遙控器或 OSMO™ Pro/RAW，可輕鬆地精準控制相機鏡頭對焦點、光圈或變焦（需使用支援此功能的鏡頭）。

透過轉動旋鈕可調整鏡頭對焦點、光圈或變焦。

[2] 阻尼調節旋鈕

調節馬達控制旋鈕的阻尼大小。

[3] 標記環

用於記錄鏡頭位置。

[4] 機械邊界點裝置螺絲

機械邊界點裝置用於設定馬達控制旋鈕的轉動範圍。

[5] 電源開關

撥動開關至 ON/OFF 以開啟 / 關閉手持跟焦器 2。

[6] 狀態指示燈 / 標記環 LED 燈

指示手持跟焦器 2 與相機的通訊狀態，同時可為標記環照明。

[7] LENS 按鈕

用於制定鏡頭控制行程，以及切換對焦、光圈、變焦控制。

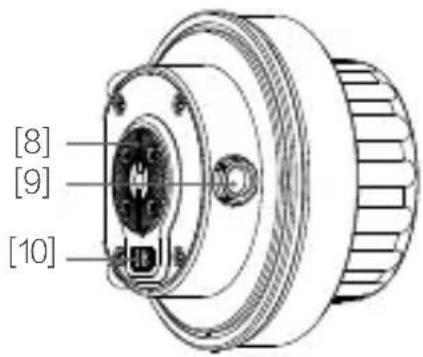

[8] 轉盤

透過轉盤連接埠安裝固定手持跟焦器 2。

[9] 通訊連接埠

透過通訊連接埠連接 OSMO Pro/RAW 進行通訊。

[10] 接點

透過接點與 Inspire 2 遙控器支架相連接，使遙控器為手持跟焦器 2 供電並進行通訊。請保持接點清潔且完整無破損。請勿使接點之間短路。

安装

配合 Inspire 2 遙控器使用

1. 將手持跟焦器 2 安装至 Inspire 2 手持跟焦器 2 遙控器支架（需另購，請前往 DJI 官方商城瞭解詳情）。
2. 透過連接遙控器支架線材與 Inspire 2 遙控器，進行供電及通訊。

手持跟焦器 2 僅適用於 Inspire 2 遙控器，不適用 Inspire 1 系列遙控器。

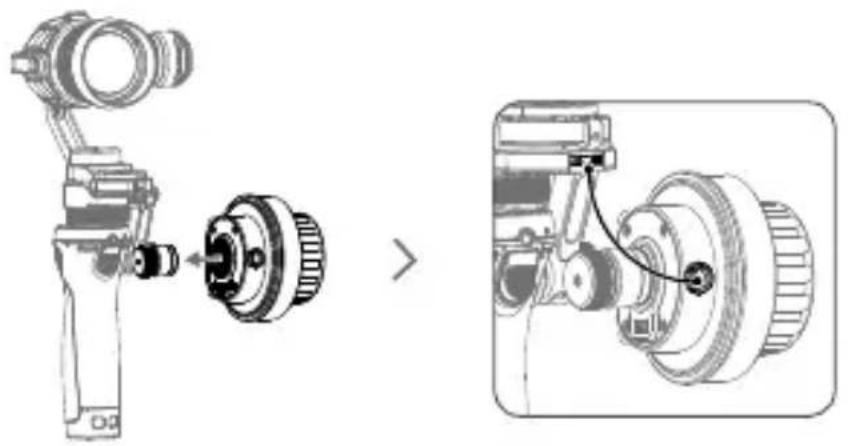

配合 Osmo Pro/RAW 使用

1. 將手持跟焦器 2 安装至 Osmo Pro/RAW 的轉盤連接埠。
2. 使用手持跟焦器 2 Osmo Pro/RAW 數據傳輸線（需另購，請前往 DJI 官方商城瞭解詳情），將手持跟焦器 2 的通訊連接埠，和 Osmo Pro/RAW 的通訊連接埠相連接，進行供電及通訊。

手持跟焦器 2 轉盤連接埠有 1/4”以及 3/8”兩種規格，若需安裝至連接埠為 3/8”的設備，請將轉盤連接埠處的螺絲取下即可。

撥動開關以開啟手持跟焦器 2，正常連接後，手持跟焦器 2 指示燈會指示當前狀態。請參閱下表瞭解狀態指示燈的說明。

狀態指示燈 狀態說明

快速閃爍 升級失敗

緩慢閃爍 無設備接入

恆亮 正常運作

設定

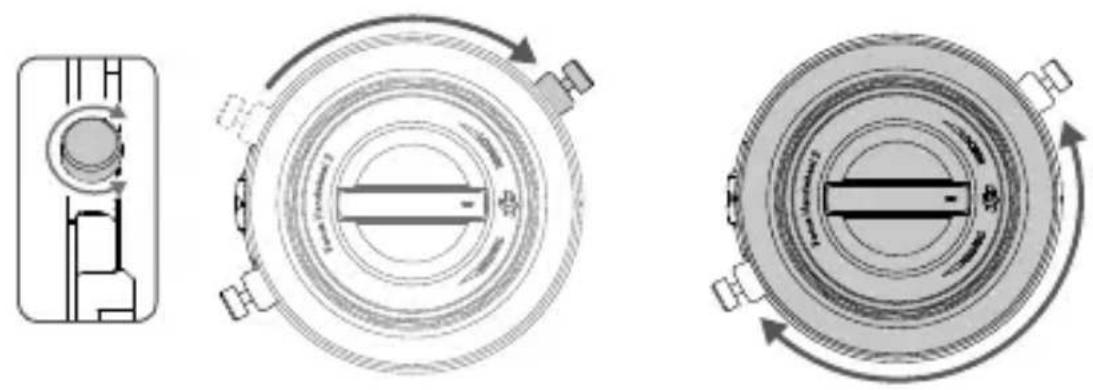

設定機械邊界點

控制旋鈕的機械邊界點可以變更，您可以只使用旋鈕的部分行程來控制鏡頭相應的部分行程。

1. 將機械邊界點裝置上的螺絲轉鬆，然後將機械邊界點裝置的起點移至某個位置並轉緊螺絲。
2. 將機械邊界點裝置的終點移至某個位置並轉緊螺絲。控制旋鈕只可在機械邊界點裝置之間轉動，以控制鏡頭的部分行程。

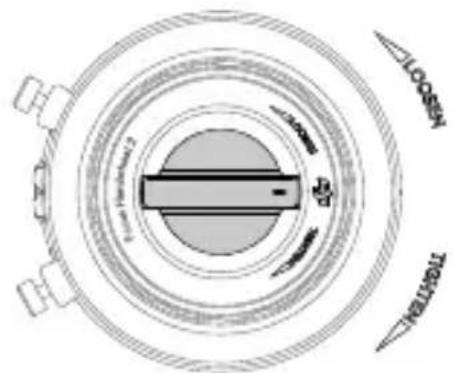

調節阻尼

馬達控制旋鈕的阻尼可以調節。一隻手握住馬達控制旋鈕，另一隻手根據阻尼調節旋鈕的提示，將阻尼調大或調小。

可在 DJI GO ^TM /DJI GO 4 應用程式中設定馬達控制旋鈕的旋轉方向。

制定鏡頭行程

在對焦模式下，可制定鏡頭行程，以使用控制旋鈕的全部行程來控制所制定鏡頭起點與終點之間的行程。

1. 選擇鏡頭行程起點，短按一次 LENS 按鈕，LED 燈會快閃，將當前位置記錄為行程起點。
2. 旋轉控制旋鈕，選擇鏡頭行程終點，再次短按 LENS 按鈕，LED 燈恆亮，將當前位置記錄為行程終點。鏡頭行程制定完成。
3. 第三次短按 LENS 按鈕可取消制定。

切換鏡頭控制

1. 長按 LENS 按鈕可切換對焦、光圈或變焦控制。
2. 在 DJI GO/DJI GO 4 應用程式中可設定切換對焦、光圈或變焦控制。

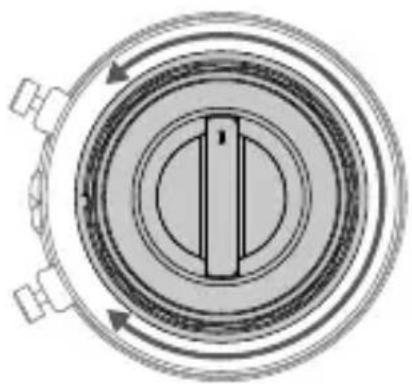

校準

在手持跟焦器 2 無法精準控制對焦時，可藉由校準達到精準控制。

校準方式：在手持跟焦器 2 開機後 5 秒內，使馬達控制旋鈕完成四次行程（馬達控制旋鈕分別碰撞到機械邊界點的起點、終點兩次）以完成校準。

手持跟焦器 2 可透過 Inspire 2 遙控器或 Osmo Pro/RAW 升級韌體。詳情請參閱《Inspire 2 使用者手冊》或《Osmo Pro/RAW韌體升級方法》。

規格

型號 FH02
重量 340 g
尺寸	86(直徑)×68(高)mm
操作溫度 -20°C至55°C
運作電壓 5V-12V
運作電流 0.03A-0.072A
功率 0.36 W

内容如有更新，恕不另行通知。

您可以在 DJI 官方網站查詢最新版本的《使用說明》

如果您对说明书有任何疑问或建议，请通过以下电子邮箱联系我们：

[e-mail]。

OSMO 和 INSPIRE 是大疆创新的商标

Copyright ©2017 大疆创新 版权所有

Printed in China.

中国印制
