РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Focus Handwheel 2 DJI

Руководство пользователя

V1.0

2017.03

RU Руководство пользователя 70

Compliance Information 76

Заявление об отказе от ответственности и

предупреждение

Поздравляем с приобретением нового продукта DJI™. Информация, содержащаяся в этом документе, затрагивает вашу безопасность, законные права и обязанности. Внимательно ознакомьтесь с данным документом перед использованием продукта. Пренебрежение содержимым данного документа и несоблюдение мер безопасности может привести к серьезным травмам, повреждению продукта DJI и другого имущества. Компания DJI вправе вносить изменения в содержание данного и сопутствующих документов. Для получения обновленной информации по продукту посетите веб-сайт http://www.dji.com и выберите страницу, соответствующую данному продукту.

Используя данный продукт, вы подтверждаете, что внимательно ознакомились с заявлением об отказе от ответственности и предупреждением и соглашаетесь выполнять правила и условия настоящего документа. Вы несете полную ответственность за эксплуатацию данного продукта и за все возможные последствия его использования. Вы соглашаетесь использовать данный продукт только в правомерных целях, способом, который не противоречит действующему законодательству, правилам и предписаниям, включая международные и государственные правила полетов, и всем условиям, мерам предосторожности, установкам, курсам и руководствам, которые были предоставлены и могут быть предоставлены в будущем компанией DJI.

DJI не несет ответственность за повреждения, травмы или любую юридическую ответственность, прямо или косвенно вызванную использованием данного продукта. На пользователя возлагается обязанность соблюдать правила техники безопасности и законы, включая, но не ограничиваясь изложенными в настоящем документе.

DJI является товарным знаком компании SZ DJI TECHNOLOGY CO., LTD. (сокращенно "DJI") и ее дочерних компаний. Названия продуктов, торговых марок и т. д., содержащиеся в данном документе, являются товарными знаками или зарегистрированными товарными знаками соответствующих компаний.

Введение

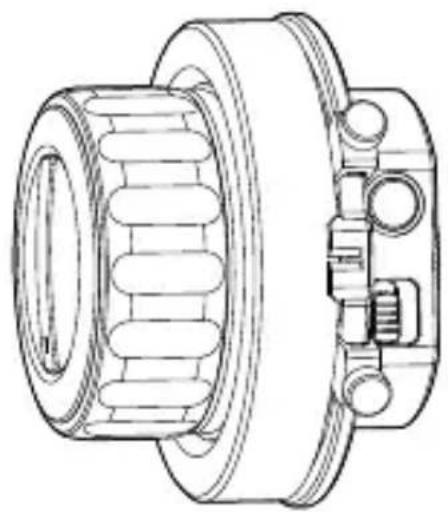

Ручной регулятор фокуса DJI Focus Handwheel 2 обеспечивает удобное и точное управление диафрагмой, фокусом и зумом камер на INSPIRE™ 2 и OSMO™ Pro/RAW.

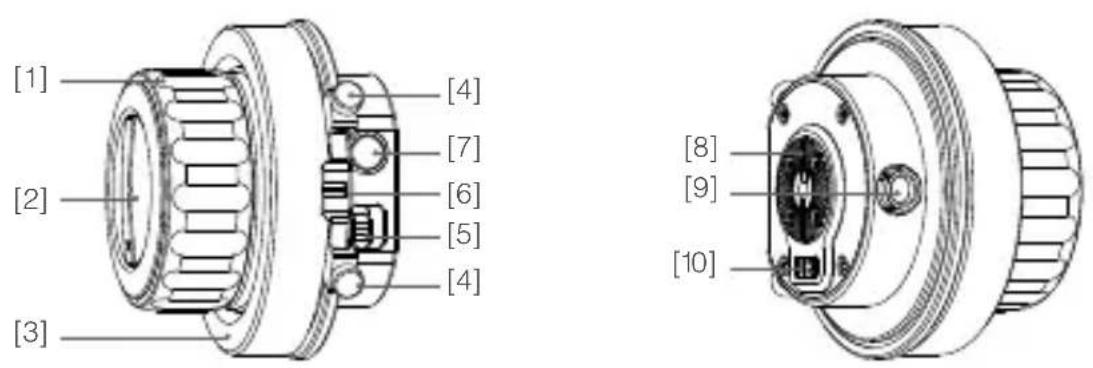

[1] Рукоятка управления фокусом

Управляет объективом камеры.

[2] Регулировка свободы вращения

Служит для регулировки свободы вращения рукоятки.

[3] Маркировочное кольцо

Кольцо с маркировочной шкалой.

[4] Ограничительные винты

Регулируемые винты для ограничения диапазона вращения рукоятки.

[5] Выключатель питания

Включение/выключение питания регулятора Focus Handwheel 2.

[6] Светодиодный индикатор состояния/задняя подсветка

Показывает состояние связи и подсвечивает маркировочную шкалу сзади.

[7] Кнопка LENS (Объектив)

Открывает настройки вращения объектива и позволяет переключаться между режимами управления фокусом, диафрагмой и зумом (при условии совместимости с объективом).

[8] Крепление DJI Rosette

Используется для установки и крепления рукоятки Focus Handwheel 2.

[9] Порт связи

Обеспечивает связь с Osmo Pro/RAW.

[10] Пружинный контакт

Обеспечивает подключение регулятора DJI Focus Handwheel 2 к держателю пульта дистанционного управления Inspire 2 для подачи питания и связи. Убедитесь, что пружинный контакт очищен и находится в хорошем состоянии. Обеспечьте защиту пружинного контакта от короткого замыкания.

Сборка

Установка на пульт дистанционного управления Inspire 2

1. Подсоедините регулятор Focus Handwheel 2 к держателю пульта управления Inspire 2 (посетите сайт официального онлайн-магазина DJI для получения более подробной информации о держателе).

2. Подключите кабель держателя к пульту управления Inspire 2 для подачи питания на регулятор Focus Handwheel 2.

Ручной регулятор фокуса DJI Focus Handwheel 2 совместим только с Inspire 2. Серия Inspire 1 не поддерживается.

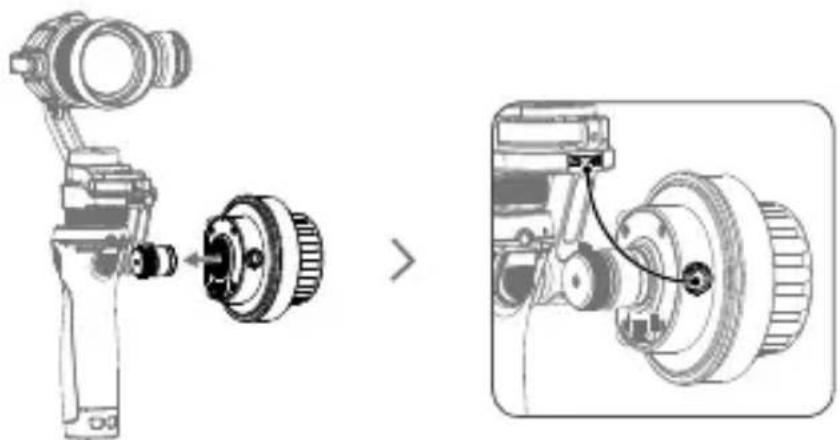

Крепление на Osmo Pro/RAW.

1. Закрепите регулятор Focus Handwheel 2 на Osmo Pro/RAW, как показано на рисунке, и затяните винт.
2. Подсоедините порт связи на регуляторе Focus Handwheel 2 к Osmo Pro/RAW для подачи питания и связи с помощью специального кабеля (не включен в комплект поставки, посетите официальный онлайн-магазин DJI для получения подробной информации). Прежде чем вставить кабель в соответствующий порт, убедитесь, что он обращен к нему правильной стороной.

Установка на другие устройства

Крепление Rosette на регуляторе DJI Handwheel 2 обеспечивает два монтажных размера: 1/4 и 3/8 дюйма. При установке Handwheel 2 на другие устройства с портом 3/8 дюйма снимите винт крепления Rosette, как показано на рисунке.

Расшифровка значений цвета светодиодного индикатора

Светодиодный индикатор состояния показывает состояние связи после включения регулятора Focus Handwheel 2. В таблице ниже приведены пояснения к сигналам светодиодного индикатора состояния.

Характер мигания Описание

Мигает быстро Обновление не выполнено.

Мигает медленно Устройство не обнаружено.

Горит непрерывно Работает нормально.

Настройки

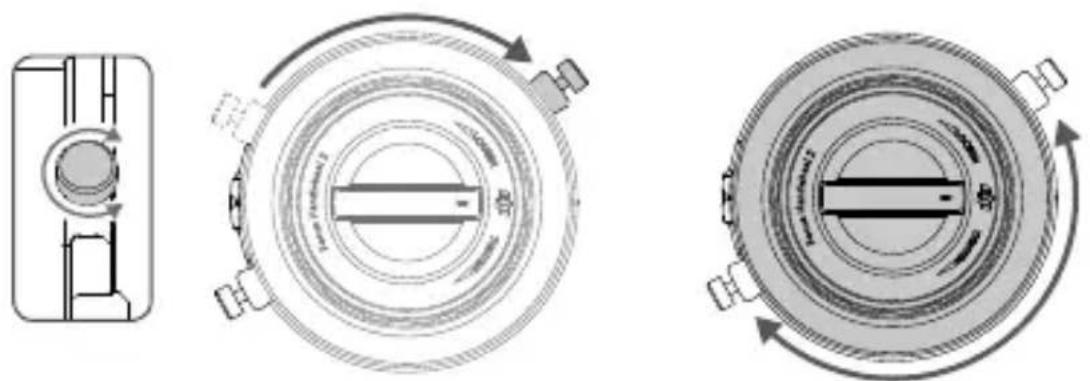

Настройка механических ограничений

Два регулируемых ограничительных винта, расположенных по бокам рукоятки, можно использовать для ограничения диапазона вращения рукоятки.

1. Ослабьте ограничительные винты, переместите их в нужное место и снова затяните.
2. Теперь диапазон вращения рукоятки ограничен расстоянием между этими двумя ограничительными винтами.

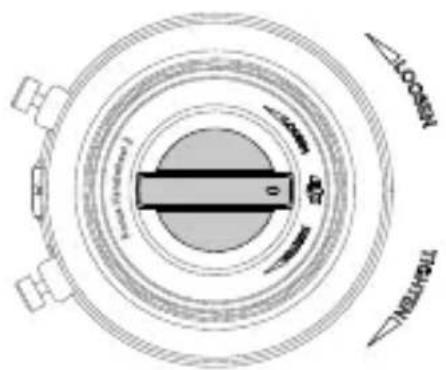

Регулировка свободы вращения

Поверните рукоятку управления в центре, удерживая регулятор фокуса в неподвижном состоянии, чтобы отрегулировать степень свободы его вращения. Установите удобную для вас степень свободы вращения.

Настройки диапазона вращения

Настройки диапазона вращения доступны только в режиме управления фокусом.

1. Поверните регулятор фокуса в желаемое верхнее предельное положение и нажмите кнопку объектива один раз.
2. Поверните регулятор фокуса в желаемое нижнее предельное положение и нажмите кнопку объектива один раз. Теперь полный поворот регулятора фокуса приведет к повороту объектива из одного предельного положения в другое.
3. Нажмите кнопку объектива еще раз для сброса настроек.

Переключение режима управления

1. Нажмите и удерживайте кнопку объектива для переключения между режимами управления фокусом, диафрагмой и зумом.
2. Переключаться между режимами управления фокусом, диафрагмой и зумом можно с помощью приложения DJI GO/DJI GO 4.

Калибровка

Выполняйте калибровку ручного регулятора фокуса только в случае недостаточно точного управления объективом.

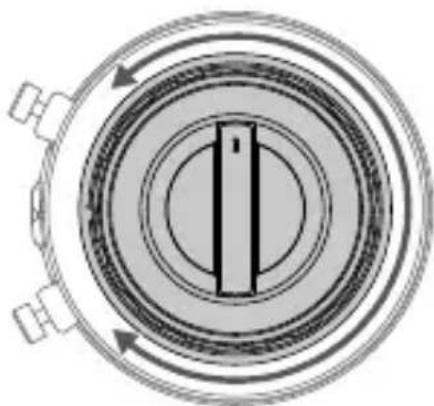

Порядок калибровки: в течение пяти секунд после включения поверните регулятор фокуса вперед, назад до упора четыре раза.

Регулятор Focus Handwheel 2 можно обновить через пульт управления Inspire 2 и Osmo Pro/RAW. Подробная информация приведена в руководстве пользователя Inspire 2 или руководстве по обновлению Osmo Pro/RAW.

Технические характеристики

Модель FH02

Macca 340 г

Размеры 86 (диаметр)×68 (высота) мм

Диапазон рабочих температур от -20 до +55 °C (от -4 до 131 °F)

Рабочее напряжение 5-12 В

Рабочий ток 0,03–0,072 А

Мощность 0,36 Вт

Компания вправе вносить изменения в содержание данного документа.

Актуальную редакцию документа можно загрузить с веб-сайта:

Заявление о соответствии требованиям ЕС

SZ DJI TECHNOLOGY CO., LTD. настоящим подтверждает, что данное устройство выполнено в строгом соответствии с основополагающими требованиями и другими актуальными предписаниями Директивы EMC.

С полным текстом официальной декларации о соответствии требованиям ЕС можно ознакомиться на веб-сайте компании DJI по адресу www.dji.com/euro-compliance

EU contact address: DJI GmbH, Industrie Strasse. 12, 97618, Niederlauer, Germany
