Focus Handwheel 2 - Fernbedienung DJI - Kostenlose Bedienungsanleitung

Produkttyp	Fernbedienung für Fokussystem
Marke	DJI
Modell	Focus Handwheel 2
Abmessungen	150 x 100 x 80 mm
Gewicht	300 g
Stromversorgung	Integrierter wiederaufladbarer Lithium-Ionen-Akku
Akkulaufzeit	5 Stunden
Reichweite	100 m (via Bluetooth)
Hauptfunktionen	Fernsteuerung des Fokus, Touch-Rad, Aufnahmetaste
Kompatibilität	DJI RS 2, RS 3, RS 3 Pro, RS 4
Konnektivität	Bluetooth 5.0
Pflege und Reinigung	Mit einem weichen, trockenen Tuch abwischen
Sicherheit	Nicht Wasser oder extremen Temperaturen aussetzen
Ersatzteile und Reparierbarkeit	Ersatzteile bei DJI erhältlich
Garantie	1 Jahr (je nach Händler)

Häufig gestellte Fragen - Focus Handwheel 2 DJI

Mit welchen DJI-Gimbals ist das Focus Handwheel 2 kompatibel?

Es ist kompatibel mit den DJI-Gimbals RS 2, RS 3, RS 3 Pro und RS 4. Überprüfen Sie die Kompatibilität auf der DJI-Website.

Wie koppele ich das Focus Handwheel 2 mit meinem Gimbal?

Aktivieren Sie Bluetooth am Gimbal, drücken Sie dann die Kopplungstaste am Focus Handwheel 2. Befolgen Sie die Anweisungen in der DJI Ronin App.

Wie lange ist die Akkulaufzeit des Focus Handwheel 2?

Die Akkulaufzeit beträgt bei kontinuierlicher Nutzung ca. 5 Stunden. Eine vollständige Aufladung über den USB-C-Anschluss dauert etwa 2 Stunden.

Kann ich das Focus Handwheel 2 mit einem Smartphone verwenden?

Nein, das Focus Handwheel 2 ist ausschließlich für die Verwendung mit kompatiblen DJI-Gimbals ausgelegt, nicht direkt mit einem Smartphone.

Wozu dient der Knopf am Focus Handwheel 2?

Der Knopf startet/stoppt die Videoaufnahme auf der am Gimbal montierten Kamera.

Wie aktualisiere ich die Firmware des Focus Handwheel 2?

Verwenden Sie die DJI Ronin App oder DJI Assistant 2, um Updates über Bluetooth oder USB zu überprüfen und zu installieren.

Was bedeutet die LED-Anzeige am Focus Handwheel 2?

Blaue LED dauerhaft: verbunden; blaue LED blinkt: Kopplung läuft; rote LED: Akku schwach.

Kann das Focus Handwheel 2 im automatischen Tracking-Modus verwendet werden?

Nein, es steuert nur den manuellen Fokus und die Auslösung. Das automatische Tracking muss am Gimbal aktiviert werden.

Wie stelle ich die Empfindlichkeit des Rads am Focus Handwheel 2 ein?

Die Empfindlichkeit wird über die DJI Ronin App in den Radeinstellungen eingestellt.

Welche Garantie hat das Focus Handwheel 2?

Die Standardgarantie beträgt 1 Jahr ab Kaufdatum. Kontaktieren Sie Ihren Händler oder DJI für weitere Informationen.

BEDIENUNGSANLEITUNG Focus Handwheel 2 DJI

DE Bedienungsanleitung 34

Haftungsausschluss und Warnhinweis

Vielen Dank, dass Sie sich für ein Produkt von DJI™ entschieden haben. Die hier enthaltenen Informationen betreffen Ihre persönliche Sicherheit sowie Ihre gesetzlichen Rechte und Verpflichtungen. Bitte lesen Sie das gesamte Dokument aufmerksam durch, um das Produkt für den Betrieb ordnungsgemäß einrichten zu können. Die Nichtbeachtung der in diesem Dokument enthaltenen Anweisungen und Warnungen kann zu schweren Verletzungen der eigenen Person oder anderer oder zu Schäden an Ihrem DJI-Produkt oder anderen Objekten in der näheren Umgebung führen. Dieses Dokument und alle zugehörigen Dokumente können nach eigenem Ermessen von DJI jederzeit geändert werden. Die aktuellen Informationen zu unseren Produkten finden Sie auf http://www.dji.com unter „Produkte“.

Mit dem Gebrauch des Produkts bestätigen Sie, dass Sie diesen Haftungsausschluss inkl. Warnungen aufmerksam gelesen und den Inhalt verstanden haben, und erklären Ihr Einverständnis mit den Bedingungen. Sie stimmen zu, dass Sie beim Gebrauch des Produkts die alleinige Verantwortung für Ihre Handlungen und alle daraus entstehenden Folgen tragen. Sie erklären sich damit einverstanden, dass Sie das Produkt ausschließlich für sachgerechte Zwecke nutzen, die allen geltenden Gesetzen, Regelungen und Vorschriften sowie allen aktuellen wie künftigen Bedingungen, Schutzmaßnahmen, Praktiken, Richtlinien und Empfehlungen von DJI entsprechen.

DJI übernimmt keine Haftung für Sachschäden oder Personenschäden sowie keine juristische Verantwortung für Schäden, die direkt oder indirekt mit dem Gebrauch des Produkts in Zusammenhang stehen. Der Anwender richtet sich nach der sicheren, rechtskonformen Praxis, die zum Teil in dem vorliegenden Dokument festgelegt ist.

DJI ist eine Marke der SZ DJI TECHNOLOGY CO., LTD. (kurz DJI) und seiner verbundenen Unternehmen. Namen von Produkten, Marken, usw., die in diesem Dokument enthalten sind, sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Besitzer.

Einleitung

Mit dem DJI Focus Handrad 2 können Benutzer Blende, Fokus und Zoom bei den Kameras des INSPIRE™ 2 und OSMO™ Pro/RAW präzise und bequem steuern.

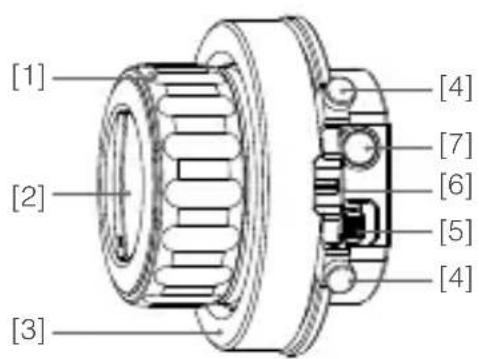

[1] Schärfeziehrädchen
Zum Steuern des Objektivs.

[2] Widerstandsregler

Zur Einstellung des Widerstands des Schärfeziehrädchens.

[3] Markierungsring

Zum Einzeichnen von Markierungen (mit Skala).

[4] Anschlagschrauben

Zum Festlegen eines bestimmten Bereichs, in dem das Schärfeziehrädchen gedreht werden kann.

[5] Ein-/Ausschalter

Zum Bedienen des Netzschalters zum Ein- und Ausschalten des Focus Handrad 2.

[6] Status-LED/Hintergrundbeleuchtung

Zum Anzeigen des Kommunikationsstatus und gleichzeitigen Beleuchten des Markierungsrings von hinten.

[7] Objektivtaste

Zum Öffnen der Objektivwegeinstellungen und zum Umschalten zwischen Fokus-, Blenden- und Zoomsteuerung, abhängig von der Kompatibilität des Objektivs.

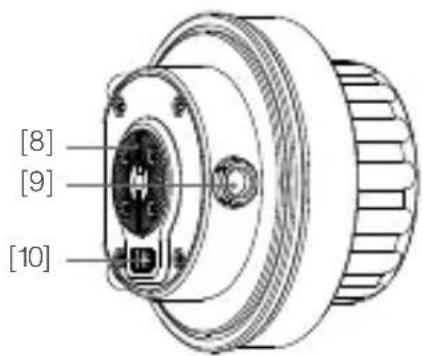

[8] DJI Rosettenhalterung

Zum Montieren und Sichern des Focus Handrad 2.

[9] Kommunikationsanschluss

Zur Verbindung mit dem Osmo Pro/RAW über ein Daten-/Stromkabel.

[10] Federkontakt

Zum Anschließen der Fernbedienungshalterung für das Inspire 2 DJI Focus Handrad 2 – für Stromversorgung und Kommunikation. Sorgen Sie dafür, dass der Federkontakt sauber und in gutem Zustand ist. Achten Sie darauf, dass am Federkontakt kein Kurzschluss auftritt.

Montage

Montage an der Fernbedienung für Inspire 2

1. Befestigen Sie das Focus Handrad 2 an der Fernbedienungshalterung, die an der Fernbedienung für Inspire 2 montiert (Besuchen Sie den offiziellen DJI Online-Store, um weitere Informationen zur Fernbedienungshalterung für das DJI Focus Handrad 2 zu erhalten).
2. Schließen Sie das Kabel an der Halterung an die Fernbedienung für Inspire 2 an, um das Focus Handwheel 2 mit Strom zu versorgen.

Das DJI Focus Handrad 2 ist nur mit dem Inspire 2 kompatibel. Der Inspire 1 wird nicht unterstützt.

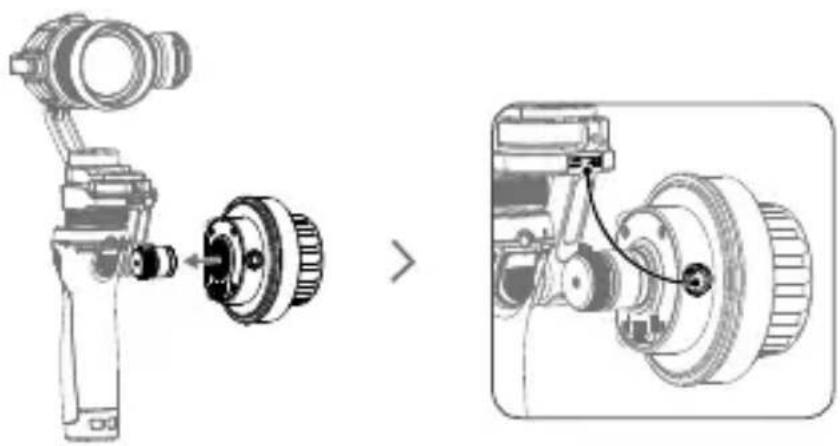

Montage am Osmo Pro/RAW

1. Bringen Sie das DJI Focus Handrad 2 wie abgebildet am Osmo Pro/RAW an, und ziehen Sie die Schraube fest.
2. Verbinden Sie zur Stromversorgung und zum Datenaustausch den Kommunikationsanschluss am Focus Handrad 2 über das spezielle Focus Handrad 2-Osmo Pro/RAW-Kommunikationskabel mit dem Osmo Pro/RAW (das Kabel ist nicht im Lieferumfang enthalten, weitere Informationen erhalten Sie im offiziellen DJI Online-Store). Vergewissern Sie sich vor dem Einstecken, dass das Kabel korrekt ausgerichtet ist.

Montage an anderen Geräten

Die Rosettenhalterung am DJI Handrad 2 bietet zwei Montageabmessungen: 1/4" und 3/8". Entfernen Sie bei der Montage des Handrad 2 an anderen Geräten mit einem 3/8"-Anschluss die Schraube in der Rosettenhalterung, wie gezeigt.

Beschreibung der Status-LED

Die Status-LED zeigt den Kommunikationsstatus nach dem Einschalten des Focus Handrad 2 an. Die folgende Tabelle enthält weitere Informationen zu den Leuchtabfolgen der Status-LED.

Blinkfolge Beschreibung

Blinkt schnell Upgrade fehlgeschlagen

Blinkt langsam Kein Gerät erkannt

Leuchtet durchgehend Einwandfreier Betrieb

Einstellungen

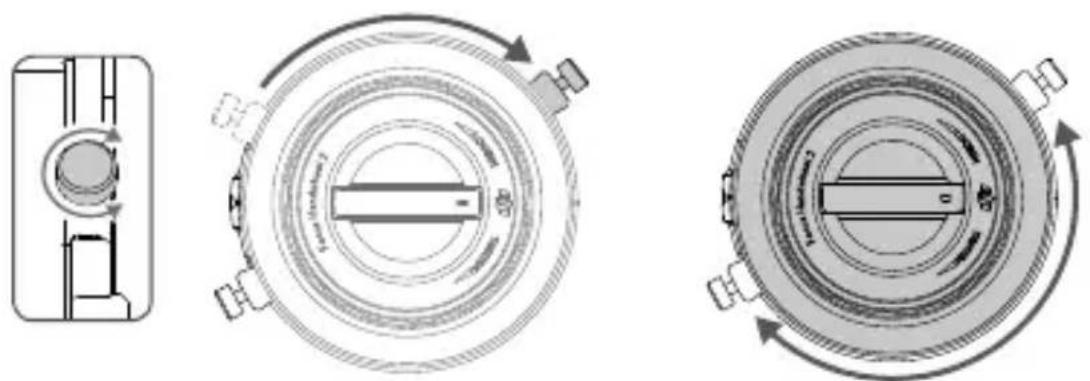

Mechanische Anschläge festlegen

Die beiden Anschlagschrauben dienen als Endpunkte eines festgelegten Bereichs. Das Rädchen kann nur bis zu diesen Endpunkten gedreht werden und nicht weiter.

1. Lockern Sie die Anschlagschrauben, schieben Sie sie an die gewünschte Position, und ziehen Sie sie wieder fest.
2. Das Schärfeziehrädchen kann nun nur in dem begrenzten Bereich zwischen den beiden Anschlägen gedreht werden.

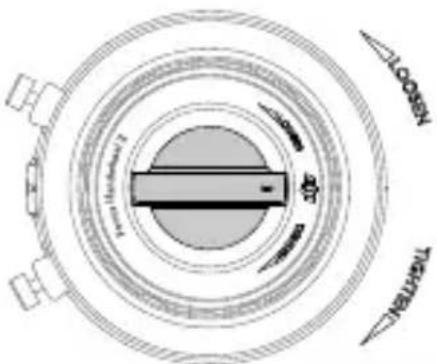

Den Widerstand regeln

Drehen Sie den Regler in der Mitte, und halten Sie das Schärfeziehrädchen dabei fest, um festzulegen, wie schwer oder leicht sich das Rädchen drehen lässt. Passen Sie den Widerstand so an, dass sich das Drehen für Sie natürlich und bequem anfühlt.

Die Drehrichtung des Schärfeziehrädchens kann über die App „DJI GO™/DJI GO 4“ umgekehrt werden.

Drehbereichseinstellungen

Drehbereichseinstellungen sind nur im Fokuseinstellmodus verfügbar.

1. Drehen Sie das Schärfeziehrädchen bis zur gewünschten oberen Drehbereichsgrenze, und drücken Sie die Objektivtaste einmal.
2. Drehen Sie das Schärfeziehrädchen bis zur gewünschten unteren Drehbereichsgrenze, und drücken Sie die Objektivtaste einmal. Wenn Sie jetzt das Schärfeziehrädchen einen vollständigen Zyklus drehen, bewegt sich das Objektiv zwischen den beiden Drehbereichsgrenzen.
3. Drücken Sie die Objektivtaste erneut, um das Objektiv zurückzusetzen.

Umschalten des Steuerungsmodus

1. Drücken Sie länger die Objektivtaste, um zwischen Fokus-, Blenden- und Zoomsteuerung umzuschalten.
2. Fokus-, Blenden- und Zoomsteuerung können über die App „DJI GO/DJI GO 4“ umgeschaltet werden.

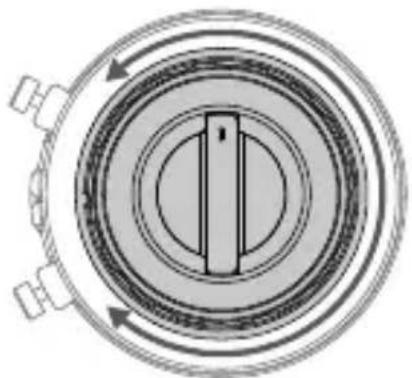

Kalibrierung

Kalibrieren Sie das DJI Focus Handrad, wenn Sie das Gefühl haben, dass die Steuerung des Objektivs nicht optimal ist.

Einleiten der Kalibrierung: Drehen Sie innerhalb der ersten fünf Sekunden nach dem Einschalten das Schärfeziehrädchen um 360° und wieder zurück, und wiederholen Sie dies viermal.

Aktualisieren der Firmware

Das Focus Handrad 2 kann über die Fernbedienung für Inspire 2 und Osmo Pro/RAW aktualisiert werden. Weitere Informationen finden Sie in der Bedienungsanleitung für Inspire 2 oder in der Aktualisierungsanleitung für den Osmo Pro/RAW.

Technische Daten

Modell FH02

Gewicht 340 g

Abmessungen 86 (Durchmesser)×68 (Höhe) mm

Betriebstemperatur -20 °C bis 55 °C

Betriebsspannung 5 V-12 V

Betriebsstromstärke 0,03 A-0,072 A

Leistung 0,36 W

Änderungen vorbehalten.

Die aktuelle Fassung finden Sie unter

Mechanische begrenzingen instellen

Hiermit erklärt SZ DJI TECHNOLOGY CO., LTD., dass dieses Gerät den wesentlichen Anforderungen und anderen einschlägigen Bestimmungen der EU-Richtlinie EMC entspricht.

Eine Kopie der EU-Konformitätserklärung finden Sie online auf www.dji.com/euro-compliance.
