Tipo de produto	Controle remoto para sistema de foco
Marca	DJI
Modelo	Focus Handwheel 2
Dimensões	150 x 100 x 80 mm
Peso	300 g
Alimentação	Bateria de íon de lítio recarregável integrada
Autonomia	5 horas
Alcance	100 m (via Bluetooth)
Funções principais	Controle remoto do foco, roda tátil, botão de gravação
Compatibilidade	DJI RS 2, RS 3, RS 3 Pro, RS 4
Conectividade	Bluetooth 5.0
Manutenção e limpeza	Limpe com um pano macio e seco
Segurança	Não exponha à água ou a temperaturas extremas
Peças sobressalentes e reparabilidade	Peças de reposição disponíveis na DJI
Garantia	1 ano (de acordo com o revendedor)

Perguntas frequentes - Focus Handwheel 2 DJI

Com quais gimbals DJI o Focus Handwheel 2 é compatível?

Ele é compatível com os gimbals DJI RS 2, RS 3, RS 3 Pro e RS 4. Verifique a compatibilidade no site da DJI.

Como associar o Focus Handwheel 2 ao meu gimbal?

Ative o Bluetooth no gimbal e pressione o botão de pareamento do Focus Handwheel 2. Siga as instruções no aplicativo DJI Ronin.

Qual é a autonomia da bateria do Focus Handwheel 2?

A autonomia é de aproximadamente 5 horas em uso contínuo. O carregamento completo leva cerca de 2 horas pela porta USB-C.

Posso usar o Focus Handwheel 2 com um smartphone?

Não, o Focus Handwheel 2 foi projetado para funcionar exclusivamente com os gimbals DJI compatíveis, não diretamente com um smartphone.

Para que serve o botão no Focus Handwheel 2?

O botão permite iniciar/parar a gravação de vídeo na câmera montada no gimbal.

Como atualizar o firmware do Focus Handwheel 2?

Use o aplicativo DJI Ronin ou DJI Assistant 2 para verificar e instalar as atualizações via Bluetooth ou USB.

O que significa o indicador LED no Focus Handwheel 2?

LED azul fixo: conectado; LED azul piscando: pareamento em andamento; LED vermelho: bateria fraca.

O Focus Handwheel 2 pode ser usado no modo de rastreamento automático?

Não, ele controla apenas o foco manual e a gravação. O rastreamento automático deve ser ativado no gimbal.

Como ajustar a sensibilidade do botão giratório do Focus Handwheel 2?

A sensibilidade é ajustada pelo aplicativo DJI Ronin nas configurações do botão giratório.

Qual é a garantia do Focus Handwheel 2?

A garantia padrão é de 1 ano a partir da data de compra. Entre em contato com seu revendedor ou DJI para mais informações.

MANUAL DE UTILIZADOR Focus Handwheel 2 DJI

Isenção de responsabilidade e aviso

Parabéns por ter adquirido o seu novo produto da DJI™. As informações contidas neste documento afetam a sua segurança e os seus direitos legais e responsabilidades. Leia este documento cuidadosamente para assegurar uma configuração correta antes da utilização. A não observância das instruções e avisos deste documento pode resultar em lesões graves para si mesmo ou terceiros, ou danos ao seu produto DJI ou danos a outros objetos nas proximidades. Este e todos os outros documentos de garantia estão sujeitos à alteração a critério exclusivo da DJI. Para obter informações atualizadas sobre o produto, visite http://www.dji.com e clique na página de produto relativa a este produto.

A utilização deste produto significa que o utilizador leu cuidadosamente esta declaração de exoneração de responsabilidade e o aviso e que compreende e aceita cumprir os termos e condições aqui expostos. O utilizador concorda que é o único responsável pela sua conduta durante a utilização deste produto e pelas possíveis consequências daí resultantes. O utilizador compromete-se a utilizar este produto apenas para fins que sejam aceitáveis e estejam em conformidade com todas as leis, regras e regulamentações aplicáveis e ainda todos os termos, precauções, práticas, políticas e diretrizes que a DJI disponibilize e possa vir a disponibilizar.

A DJI não assume qualquer responsabilidade pelos danos, ferimentos ou quaisquer responsabilidades legais decorrentes direta ou indiretamente da utilização deste produto. O utilizador deve observar as práticas seguras e legais, incluindo, entre outras, as apresentadas no presente documento.

DJI é uma marca comercial da SZ DJI TECHNOLOGY CO., LTD. (abreviada como "DJI") e suas empresas afiliadas. Nomes de produtos, marcas, etc., que aparecem neste documento são marcas comerciais ou marcas registradas de suas respectivas companhias proprietários.

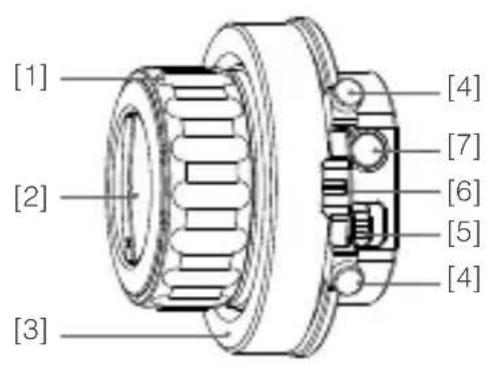

Introdução

O DJI Focus Handwheel 2 permite aos usuários controlar abertura, foco ou zoom das câmeras Pro/RAW INSPIRE™ 2 e OSMO™ de uma forma precisa e conveniente.

Controla a lente da câmera.

[2] Controle de rigidez

Ajusta a rigidez do botão Focus.

[3] Anel de marcação

Fornece uma escala de marcação.

[4] Parafusos de batente

Ajustáveis, limitam o curso do botão Focus.

[5] Botão Liga/Desliga

Usado para ligar/desligar o Focus Handwheel 2.

[6] LED de status/luz de fundo

Indica o status da comunicação e ilumina o anel de marcação por detrás.

[7] Botão LENS

Abre as configurações de curso da lente e alterna entre foco, controle de abertura ou zoom, sujeito a compatibilidade de lentes.

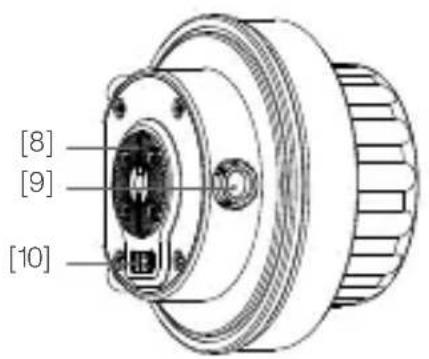

[8] Suporte em roseta DJI

Usado para montar e prender o Focus Handwheel 2.

[9] Porta de comunicação

Conecta-se ào Osmo Pro/RAW.

[10] Pino terminal

Conecta-se ao suporte do controle remoto do DJI Focus Handwheel 2 do Inspire 2 para alimentação elétrica e comunicação. O pino terminal deve estar limpo e em bom estado. Tome cuidado para evitar um curto-circuito no pino terminal.

Instalação

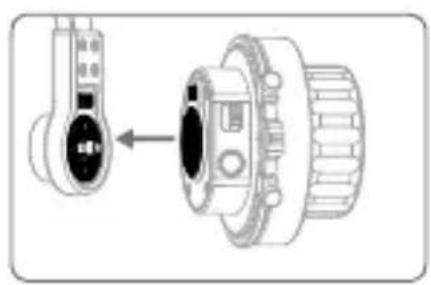

Montagem no Controle Remoto Inspire 2

1. Prenda o Focus Handwheel 2 ao Suporte do Controle Remoto instalado no controle remoto do Inspire 2 (acesse a loja on-line oficial da DJI para obter mais informações sobre o Suporte do Controle Remoto do DJI Focus Handwheel 2).

2. Conecte o cabo no Suporte do controle remoto do Inspire 2 para ligar o Focus Handwheel 2.

O DJI Focus Handwheel 2 é compatível apenas com o Inspire 2. A série Inspire 1 não é compatível.

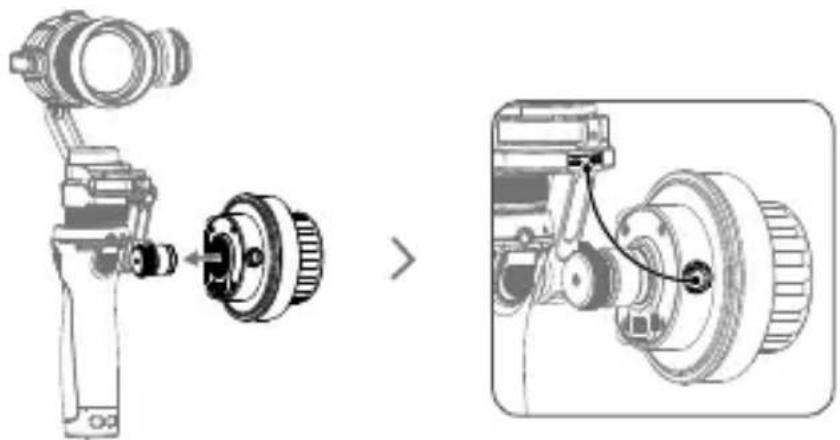

Montagem no Osmo Pro/RAW

1. Prenda o Focus Handwheel 2 no Osmo Pro/RAW conforme mostrado. Em seguida, aperte o parafuso.
2. Conecte a porta de comunicação no Focus Handwheel 2 à Osmo Pro/RAW para ligar a alimentação elétrica e a comunicação, usando o cabo de comunicação dedicado entre o Focus Handwheel 2 e o Osmo Pro/RAW (não incluído, acesse a loja on-line oficial da DJI para mais informações). Certifique-se de que o cabo esteja orientado corretamente antes de conectar nas portas.

Fixação em outros dispositivos

O Suporte em Roseta no DJI Handwheel 2 permite duas dimensões de montagem: 1/4" e 3/8". Se estiver montando o Handwheel 2 em outros dispositivos com porta 3/8", remova o parafuso no Suporte em Roseta conforme mostrado.

Descrição dos LEDs de status

O LED de estado indica o estado de comunicação após ligar o Focus Handwheel 2. Consulte a tabela abaixo para mais informações sobre os padrões de luzes piscando.

Padrão de luzes piscando Descrição

Pisca rapidamente Falha na atualização.

Pisca lentamente Nenhum dispositivo detectado.

Sólido em Funcionando corretamente.

Configurações

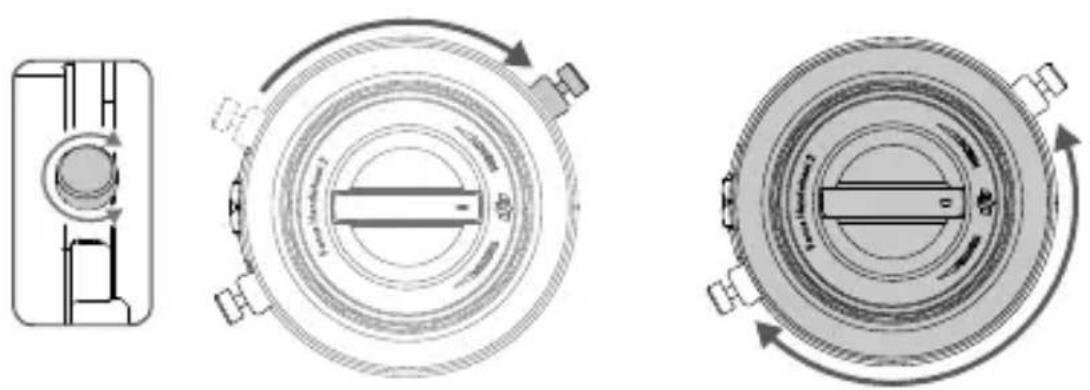

Definir limites mecânicos

Os dois parafusos de batente ao redor do botão Focus podem ser usados para limitar fisicamente o curso de deslocamento.

1. Solte os parafusos de batente, deslize-os até as posições pretendidas e aperte-os.
2. O curso de deslocamento do botão Focus agora está limitado à distância entre os dois parafusos de batente.

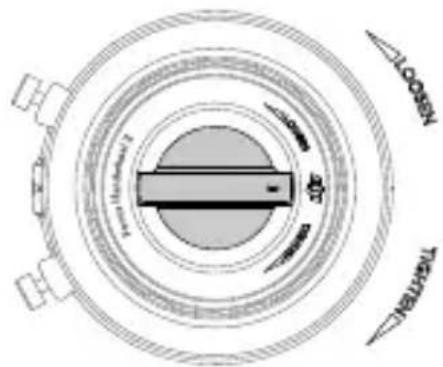

Gire o botão de controle no centro, segurando o botão focus para ajustar a rigidez do botão rotativo. Ajuste o botão focus até ele alcançar um nível de rigidez ou afrouxamento confortável para você.

A direção de rotação no botão Focus pode ser revertida no aplicativo DJI GO™/DJI GO 4.

Configurações de curso de deslocamento

As configurações de curso de deslocamento estão disponíveis somente no modo de controle do foco.

1. Gire o botão Focus até o limite superior do curso desejado e pressione o botão Lens uma vez.
2. Gire o botão Focus até o limite inferior do curso desejado e pressione o botão Lens uma vez. Ao girar o botão Focus por um ciclo inteiro, a lente girará entre os dois limites do curso.
3. Pressione novamente o botão Lens para redefinir.

Alterar modo de controle

1. Pressione e segure o botão Lens para alternar entre foco, abertura e controle de zoom.
2. Foco, abertura ou controle de zoom podem ser acionados no aplicativo DJI GO/DJI GO 4.

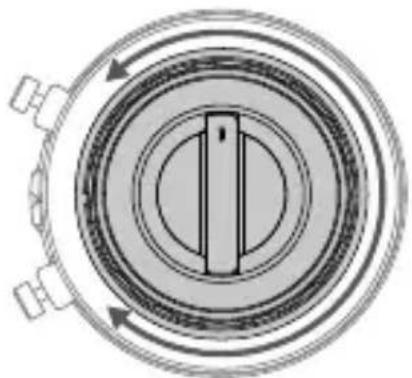

Calibração

Só calibre o Focus Handwheel se perceber que o controle da lente não está ideal.

Como calibrar: Durante os primeiros cinco segundos após ligar, gire o botão Focus para trás e para frente por todo o curso de deslocamento, quatro vezes.

O Focus Handwheel 2 pode ser atualizado através do controle remoto do Inspire 2 e do Osmo Pro/RAW. Consulte o manual do usuário do 2 Inspire ou o guia de atualização do Osmo Pro/Raw para detalhes.

Especificações

Modelo FH02

Peso 340 g

Dimensões 86 (diâmetro) x 68 (altura) mm

Temperatura operacional -4° a 131°F (-20° a 55°C)

Tensão de operação 5V-12V

Corrente de funcionamento 0,03 A - 0,072 A

Alimentação 0,36 W

Este conteúdo está sujeito a alterações.

Baixe a versão mais recente disponível em

Declaração de conformidade da UE

A SZ DJI TECHNOLOGY CO., LTD. declara, através deste documento, que este dispositivo está em conformidade com os requisitos essenciais e outras disposições relevantes da Diretiva EMC.

Existe uma cópia da Declaração de conformidade da UE disponível online em www.dji.com/euro-compliance
