Tipo de producto	Control remoto para sistema de enfoque
Marca	DJI
Modelo	Focus Handwheel 2
Dimensiones	150 x 100 x 80 mm
Peso	300 g
Alimentación	Batería de iones de litio recargable integrada
Autonomía	5 horas
Alcance	100 m (vía Bluetooth)
Funciones principales	Control remoto de enfoque, rueda táctil, botón de grabación
Compatibilidad	DJI RS 2, RS 3, RS 3 Pro, RS 4
Conectividad	Bluetooth 5.0
Mantenimiento y limpieza	Limpiar con un paño suave y seco
Seguridad	No exponer al agua o temperaturas extremas
Piezas de repuesto y reparabilidad	Piezas de repuesto disponibles a través de DJI
Garantía	1 año (según el vendedor)

Preguntas frecuentes - Focus Handwheel 2 DJI

¿Con qué gimbals DJI es compatible el Focus Handwheel 2?

Es compatible con los gimbals DJI RS 2, RS 3, RS 3 Pro y RS 4. Verifique la compatibilidad en el sitio web de DJI.

¿Cómo emparejar el Focus Handwheel 2 con mi gimbal?

Active el Bluetooth en el gimbal, luego presione el botón de emparejamiento del Focus Handwheel 2. Siga las instrucciones en la aplicación DJI Ronin.

¿Cuánto dura la batería del Focus Handwheel 2?

La autonomía es de aproximadamente 5 horas en uso continuo. La carga completa tarda unas 2 horas a través del puerto USB-C.

¿Puedo usar el Focus Handwheel 2 con un teléfono inteligente?

No, el Focus Handwheel 2 está diseñado para funcionar exclusivamente con los gimbals DJI compatibles, no directamente con un teléfono inteligente.

¿Para qué sirve el botón en el Focus Handwheel 2?

El botón permite iniciar/detener la grabación de video en la cámara montada en el gimbal.

¿Cómo actualizar el firmware del Focus Handwheel 2?

Utilice la aplicación DJI Ronin o DJI Assistant 2 para verificar e instalar las actualizaciones a través de Bluetooth o USB.

¿Qué significa el indicador LED en el Focus Handwheel 2?

LED azul fijo: conectado; LED azul parpadeante: emparejamiento en curso; LED rojo: batería baja.

¿Se puede usar el Focus Handwheel 2 en modo seguimiento automático?

No, solo controla el enfoque manual y la grabación. El seguimiento automático debe activarse en el gimbal.

¿Cómo ajustar la sensibilidad de la rueda del Focus Handwheel 2?

La sensibilidad se ajusta a través de la aplicación DJI Ronin en la configuración de la rueda.

¿Cuál es la garantía del Focus Handwheel 2?

La garantía estándar es de 1 año a partir de la fecha de compra. Contacte a su vendedor o a DJI para obtener más información.

MANUAL DE USUARIO Focus Handwheel 2 DJI

ES Guía del usuario 40

Renuncia de responsabilidad y advertencia

Enhorabuena por la compra de su nuevo producto DJI™. La información incluida en este documento afecta a su seguridad, y a sus derechos y responsabilidades legales. Lea este documento en su totalidad para garantizar una configuración adecuada antes de su uso. Si no lee y sigue correctamente las instrucciones y advertencias de este documento podría sufrir lesiones importantes o causárselas a otras personas; igualmente, podría causar daños en su producto DJI u otros objetos en las proximidades. Este documento y el resto de documentos colaterales están sujetos a cambios a entera discreción de DJI. Para obtener información actualizada sobre el producto, visite http://www.dji.com y haga clic en la página de producto de este producto.

Al usar este producto, por la presente manifiesta que ha leído detenidamente esta renuncia de responsabilidad y advertencia y que entiende y acepta cumplir con los términos y condiciones establecidos en este documento. Acepta que usted es el único responsable de su propia conducta durante el uso de este producto, así como de cualquier consecuencia derivada del mismo. Acepta usar este producto sólo con fines apropiados y de acuerdo con todas las leyes, reglas y normativas aplicables, así como todos los términos, precauciones, prácticas, políticas y directrices que haya facilitado y pueda facilitar DJI.

DJI no acepta responsabilidad alguna por daños o lesiones, ni ningún tipo de responsabilidad legal derivada directa o indirectamente del uso de este producto. El usuario deberá respetar las prácticas seguras y legales incluidas, entre otras, las establecidas en este documento.

DJI es una marca comercial de SZ DJI TECHNOLOGY CO., LTD. (abreviada como "DJI") y sus empresas afiliadas. Los nombres de productos, marcas, etc., que aparecen en este documento son marcas comerciales o marcas comerciales registradas de sus respectivas empresas propietarias.

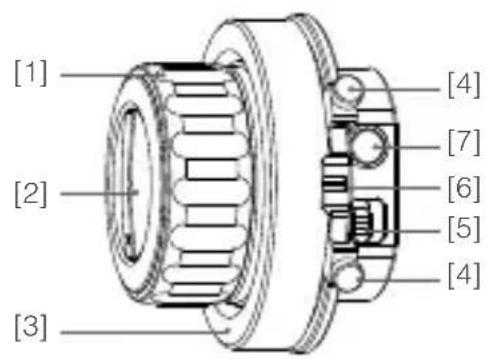

Introducción

La rueda manual de enfoque DJI Focus 2 permite a los usuarios controlar de manera cómoda y precisa la apertura, el enfoque o el zoom de las cámaras INSPIRE™ 2 y OSMO™ Pro/RAW.

Controla el objetivo de la cámara.

[2] Control de dureza

Proporciona una escala graduada.

[4] Tornillos de tope

Los topes ajustables limitan el rango de desplazamiento de la rueda de enfoque.

[5] Interruptor de encendido

Conmuta el interruptor de encendido para encender o apagar la Rueda DJI FOCUS 2.

[6] LED de estado/Retroiluminación

Indica el estado de la comunicación y retroilumina el anillo graduado.

[7] Botón del objetivo (LENS)

Abre los ajustes de desplazamiento del objetivo y conmuta entre control de enfoque, apertura o zoom, según la compatibilidad del objetivo.

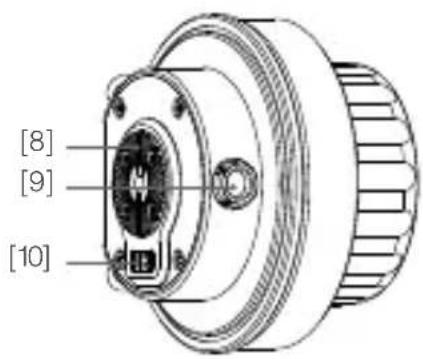

[8] Soporte de roseta DJI

Se utiliza para montar y fijar la Rueda DJI FOCUS 2.

[9] Puerto de comunicación

Se conecta al Osmo Pro/RAW.

[10] Conector Pogo

Se conecta a la base del control remoto de la Rueda DJI FOCUS 2 para suministro de alimentación y comunicación. Asegúrese de que el conector Pogo esté limpio y en buen estado. Evite la posibilidad de cortocircuitos en el conector Pogo.

Instalación

Montaje en el control remoto del Inspire 2

1. Acople la Rueda DJI FOCUS 2 al soporte del control remoto montado en el control remoto del Inspire 2 (visite la tienda en línea oficial de DJI para obtener más información acerca del control remoto de la Rueda DJI FOCUS 2).
2. Conecte el cable del soporte al control remoto del Inspire 2 para alimentar la Rueda DJI FOCUS 2.

La rueda manual de enfoque DJI FOCUS 2 sólo es compatible con el Inspire 2. No es compatible con la serie Inspire 1.

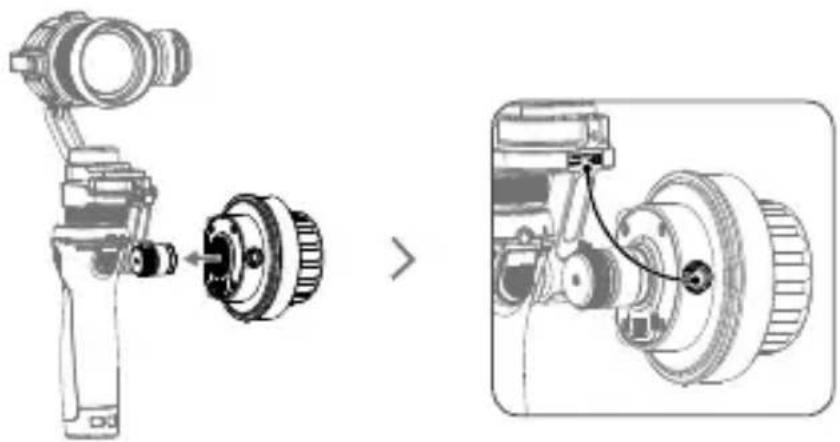

Montaje en el Osmo Pro/RAW.

1. Fije la Rueda DJI FOCUS 2 al Osmo Pro/RAW como se muestra, y apriete el tornillo.
2. Conecte el puerto de comunicación de la Rueda DJI FOCUS 2 al Osmo Pro/RAW para el suministro de alimentación y transmisión de datos utilizando el cable de comunicación Rueda DJI FOCUS 2-Osmo Pro/RAW (no incluido; visite la tienda en línea oficial de DJI para obtener más información). Asegúrese de que la orientación del cable es correcta antes de conectarlo en los puertos.

Montaje en otros dispositivos

El Soporte de Roseta de la Rueda DJI FOCUS 2 proporciona dos dimensiones de montaje: 1/4" y 3/8". Si monta la Rueda DJI FOCUS 2 en otros dispositivos con puerto de 3/8", retire el tornillo del Soporte de Roseta como se muestra.

Descripción del LED de estado

El LED de estado indica el estado de la comunicación tras encender la Rueda DJI FOCUS 2. Consulte la tabla siguiente para obtener más información sobre los patrones de parpadeo.

Patrones de parpadeo Descripción

Parpadeo rápido La actualización ha fallado.

Parpadeo lento Dispositivo no detectado.

Luz fija Funcionamiento correcto.

Ajustes

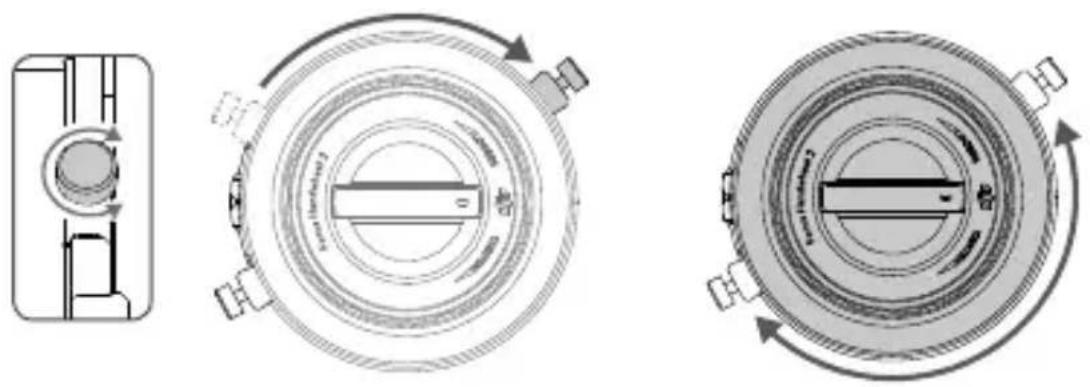

Establecimiento de límites mecánicos

Los dos topes de tornillo ajustables alrededor de la rueda de enfoque se pueden utilizar para limitar físicamente el rango de desplazamiento.

1. Afloje los dos topes de tornillo, deslícelos a las posiciones deseadas, y apriete.
2. El rango de desplazamiento de la rueda de enfoque está ahora limitado a la distancia entre ambos topes de tornillo.

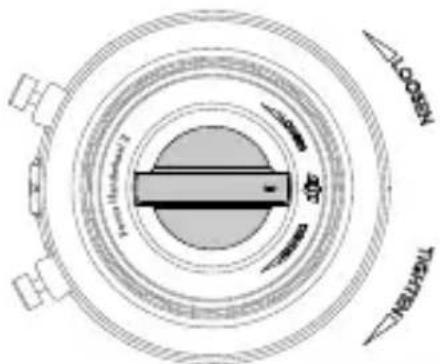

Gire el dial de control del centro mientras sujeta la rueda de enfoque para ajustar la dureza de la rueda. Ajuste la rueda de enfoque hasta que el grado de dureza o suavidad de giro le resulte cómodo.

El sentido de giro de la rueda de enfoque se puede invertir en la aplicación DJI GO™/DJI GO 4.

Ajustes de intervalo de desplazamiento

Los ajustes de intervalo de desplazamiento sólo están disponibles en el modo de control de enfoque.

1. Gire la rueda de enfoque al límite superior de desplazamiento deseado y pulse una vez el botón de objetivo.
2. Gire la rueda de enfoque al límite inferior de desplazamiento deseado y pulse una vez el botón de objetivo. Al girar la rueda de enfoque una vuelta completa, el objetivo girará ahora entre los dos topes de desplazamiento establecidos.
3. Pulse de nuevo el botón de objetivo para eliminar el ajuste.

Conmutación del modo de control

1. Mantenga pulsado el botón de objetivo para conmutar entre control de enfoque, apertura y zoom.
2. El control de enfoque, apertura o zoom se puede conmutar en la aplicación DJI GO/DJI GO 4.

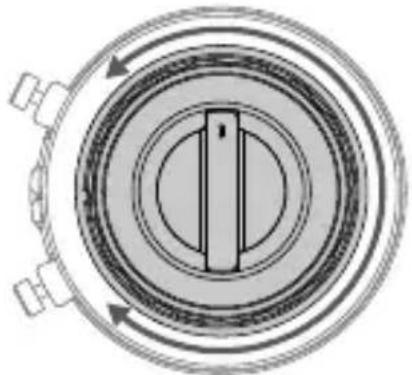

Calibración

Solamente calibre la rueda manual de enfoque si le parece que el control del objetivo no es óptimo.

Para calibrar: Antes de transcurridos cinco segundos después de encender, gire la rueda de enfoque a tope a un lado y a otro cuatro veces.

Actualización del firmware

La Rueda DJI FOCUS 2 se puede actualizar mediante el control remoto del Inspire 2 y del Osmo Pro/RAW. Consulte el manual del usuario del Inspire 2 o la guía de actualización del Osmo Pro/RAW para obtener más información.

Especificaciones

Modelo FH02

Peso 340 g

Dimensiones 86 mm (diámetro) × 68 mm (altura)

Temperatura de funcionamiento -20 a 55 °C (-4 a 131 °F)

Voltaje de funcionamiento 5V-12V

Corriente de funcionamiento 0,03 A-0,072 A

Potencia 0,36 W

Contenido sujeto a cambios.

Descargue la última versión en

Declaración de cumplimiento UE

SZ DJI TECHNOLOGY CO., LTD. por la presente declara que este dispositivo cumple los requisitos básicos y el resto de provisiones relevantes de la Directiva EMC.

Hay disponible online una copia de la Declaración de conformidad UE en www.dji.com/euro-compliance
