MANUALE UTENTE Focus Handwheel 2 DJI

IT Guida dell'utente 52

Limitazioni di responsabilità e avvertimenti

Congratulazioni per aver acquistato il nuovo prodotto DJI ^™ . Le informazioni contenute nel presente documento riguardano la sicurezza, i diritti e le responsabilità legali degli utenti. Leggere con attenzione l'intero documento per garantire la corretta configurazione dell'apparecchio prima dell'uso. La mancata lettura del presente documento e l'inosservanza delle istruzioni e delle avvertenze in esso contenute possono causare lesioni gravi a se stessi o ad altri, danneggiare il prodotto DJI o causare danni a oggetti in prossimità. Il presente documento e tutti i documenti complementari sono soggetti a modifiche a esclusiva discrezione di DJI. Per informazioni aggiornate su questo prodotto, visitare http://www.dji.com e fare clic sulla pagina relativa al prodotto.

Utilizzando il prodotto, l'utente dichiara di aver letto e compreso le limitazioni di responsabilità e gli avvertimenti e di accettare i termini e le condizioni ivi specificati. L'utente riconosce di essere l'unico responsabile della propria condotta durante l'utilizzo del prodotto e delle relative conseguenze. L'utente accetta di utilizzare il presente prodotto esclusivamente per scopi leciti e conformi a tutte le leggi, le normative e i regolamenti applicabili e nel rispetto di tutti i termini, le precauzioni, le pratiche, le politiche e le direttive che DJI ha reso o renderà disponibili.

DJI declina ogni responsabilità per danni, lesioni o altre responsabilità legali direttamente o indirettamente imputabili all'utilizzo del presente prodotto. L'utente è tenuto a osservare pratiche di condotta sicure e legittime, ivi comprese, ma non limitatamente a, quelle esposte nel presente documento.

DJI è un marchio di SZ DJI TECHNOLOGY CO., LTD. (abbreviato come "DJI") e sue società affiliate. I nomi di prodotti, marchi, ecc. che compaiono nel presente documento sono marchi o marchi registrati delle rispettive società proprietarie.

Introduzione

La ghiera di messa a fuoco Focus Handwheel 2 DJI permette agli utenti di controllare in modo semplice e preciso l'apertura, la messa a fuoco e lo zoom sulle telecamere INSPIRE ^TM 2 e OSMO ^TM Pro/RAW.

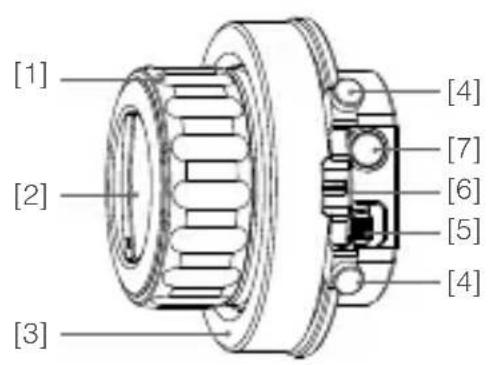

[1] Ghiera di messa a fuoco

Controlla l'obiettivo della telecamera.

[2] Controllo rigidità

Consente di regolare la rigidità della ghiera di messa a fuoco.

[3] Anello di indicazione

Fornisce una scala di indicazione.

[4] Viti di arresto

Le viti di arresto regolabili limitano il campo di spostamento della ghiera di messa a fuoco.

[5] Interruttore di accensione

Agire sull'interruttore di accensione per accendere/spegnere Focus Handwheel 2.

[6] LED di stato/Retroilluminazione

Indica lo stato di comunicazione e retroillumina l'anello di indicazione.

[7] Pulsante LENS

Consente di impostare il campo di spostamento dell'obiettivo e di passare tra le diverse modalità di controllo di messa a fuoco, apertura o zoom, in base alla compatibilità dell'obiettivo.

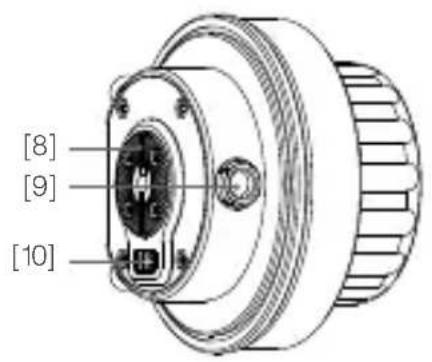

[8] Supporto a rosetta DJI

Utilizzato per il montaggio e il fissaggio di Focus Handwheel 2.

[9] Porta di comunicazione

Consente il collegamento alla telecamera Osmo Pro/RAW.

[10] Pogo Pin

Consente il collegamento del supporto per il dispositivo di controllo remoto Inspire 2 per Focus Handwheel 2 DJI per l'alimentazione e la comunicazione. Assicurarsi che il Pogo Pin sia pulito e in buone condizioni. Non causare il cortocircuito del Pogo Pin.

Installazione

Montaggio sul dispositivo di controllo remoto Inspire 2

1. Collegare Focus Handweel 2 al supporto per il dispositivo di controllo remoto montato sul dispositivo di controllo remoto Inspire 2 (per ulteriori informazioni sul supporto per il dispositivo di controllo remoto per Focus Handwheel 2 DJI, visitare il negozio on-line ufficiale DJI).

2. Collegare il cavo sul supporto al dispositivo di controllo remoto Inspire 2 per l'alimentazione di Focus Handwheel 2.

Focus Handwheel 2 DJI è compatibile solo con Inspire 2. La serie Inspire 1 non è supportata.

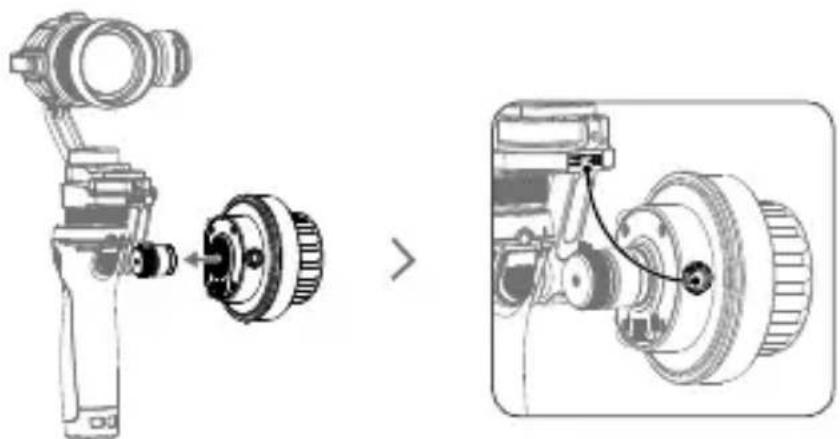

Montaggio sulla telecamera Osmo Pro/RAW

1. Fissare la ghiera Focus Handwheel 2 alla telecamera Osmo Pro/RAW come illustrato, quindi serrare la vite.
2. Collegare la porta di comunicazione su Focus Handwheel 2 alla telecamera Osmo Pro/RAW per l'alimentazione e la comunicazione tramite l'apposito cavo di comunicazione tra Focus Handwheel 2 e Osmo Pro/RAW (non incluso, per ulteriori informazioni visitare il negozio on-line ufficiale DJI). Verificare che l'orientamento del cavo sia corretto prima di inserirlo nelle porte.

Montaggio su altri dispositivi

Il supporto a rosetta su Focus Handwheel 2 DJI prevede due dimensioni di montaggio: 1/4" e 3/8". In caso di montaggio di Focus Handwheel 2 su altri dispositivi con porta da 3/8", rimuovere la vite dal supporto a rosetta, come illustrato.

Descrizione del LED di stato

Il LED di stato indica lo stato di comunicazione dopo l'accensione di Focus Handwheel 2. Consultare la tabella riportata di seguito per ulteriori informazioni sugli schemi di lampeggiamento.

Schemi di lampeggiamento Descrizione

Se lampeggia velocemente Aggiornamento non riuscito.

Se lampeggia lentamente Nessun dispositivo rilevato.

Se acceso e fisso Funzionamento corretto.

Impostazioni

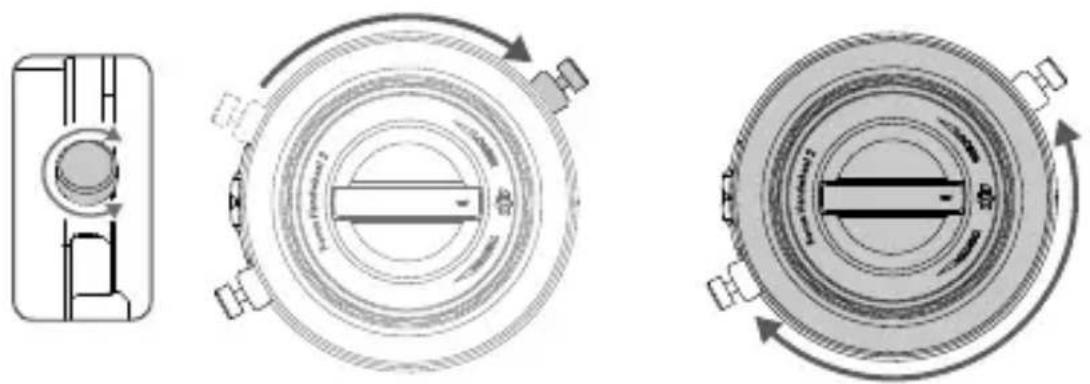

Impostazione dei limiti meccanici

Le due viti di arresto sulla ghiera di messa a fuoco possono essere utilizzate per limitare fisicamente il campo di spostamento.

1. Allentare le viti di arresto, farle scorrere fino alla posizione desiderata e serrarle.
2. Il campo di spostamento della ghiera di messa a fuoco è ora limitato alla distanza compresa tra le due viti di arresto.

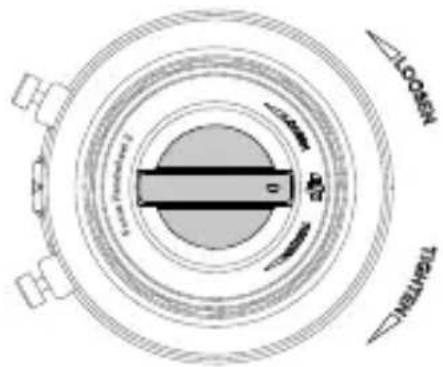

Regolazione della rigidità

Ruotare la manopola fino al centro mantenendo la ghiera di messa a fuoco per regolare la rigidità della ghiera. Regolare la ghiera di messa a fuoco fino a raggiungere la rigidità o l'allentamento desiderato.

La direzione di rotazione della ghiera di messa a fuoco può essere invertita nell'app DJI GO ^TM /DJI GO 4.

Impostazioni del campo di spostamento

Le impostazioni del campo di spostamento sono disponibili solo nella modalità di controllo della messa a fuoco.

1. Ruotare la ghiera di messa a fuoco fino al limite di spostamento superiore desiderato e premere una volta il pulsante dell'obiettivo.
2. Ruotare la ghiera di messa a fuoco fino al limite di spostamento inferiore desiderato e premere una volta il pulsante dell'obiettivo. Eseguendo un ciclo di rotazione completo della ghiera di messa a fuoco, l'obiettivo viene quindi ruotato tra i due limiti di spostamento.
3. Premere nuovamente il pulsante dell'obiettivo per la reimpostazione.

Modalità di controllo del commutatore

1. Tenere premuto il pulsante dell'obiettivo per passare tra le modalità di controllo di messa a fuoco, apertura e zoom.
2. È possibile passare tra le modalità di controllo di messa a fuoco, apertura e zoom nell'app DJI GO/DJI GO 4.

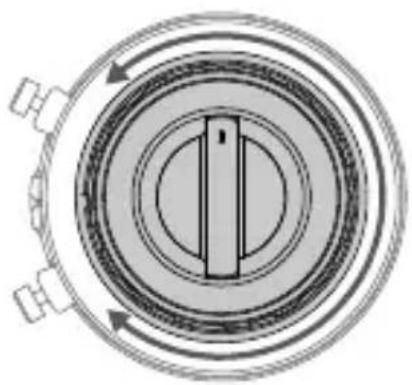

Taratura

Tarare la ghiera di messa a fuoco soltanto se si percepisce che il controllo dell'obiettivo non è ottimale. Come eseguire la taratura: entro i primi cinque secondi dopo l'accensione, ruotare quattro volte avanti e indietro la ghiera di messa a fuoco fino al finecorsa del campo di spostamento.

Aggiornamento del firmware

È possibile aggiornare Focus Handwheel 2 tramite il dispositivo di controllo remoto Inspire 2 e la telecamera Osmo Pro/RAW. Per ulteriori dettagli, fare riferimento al manuale utente di Inspire 2 o alla guida di aggiornamento della telecamera Osmo Pro/RAW.

Caratteristiche tecniche

Modello FH02

Peso 340 g

Dimensioni 86 (diametro) x 68 (altezza) mm

Temperatura di funzionamento Da -20 °C a 55 °C (da -4 °F a 131 °F)

Tensione di funzionamento Da 5 V a 12 V

Corrente di esercizio Da 0,03 A a 0,072 A

Alimentazione 0,36 W

Il presente contenuto è soggetto a modifiche.

Scaricare l'ultima versione da

Dichiarazione di conformità UE

SZ DJI TECHNOLOGY CO., LTD. dichiara che il presente dispositivo è conforme ai requisiti essenziali e alle altre disposizioni rilevanti della direttiva EMC.

Una copia della dichiarazione di conformità UE è disponibile online all'indirizzo Web www.dji.com/euro-compliance
