MANUALE UTENTE Multilink DJI

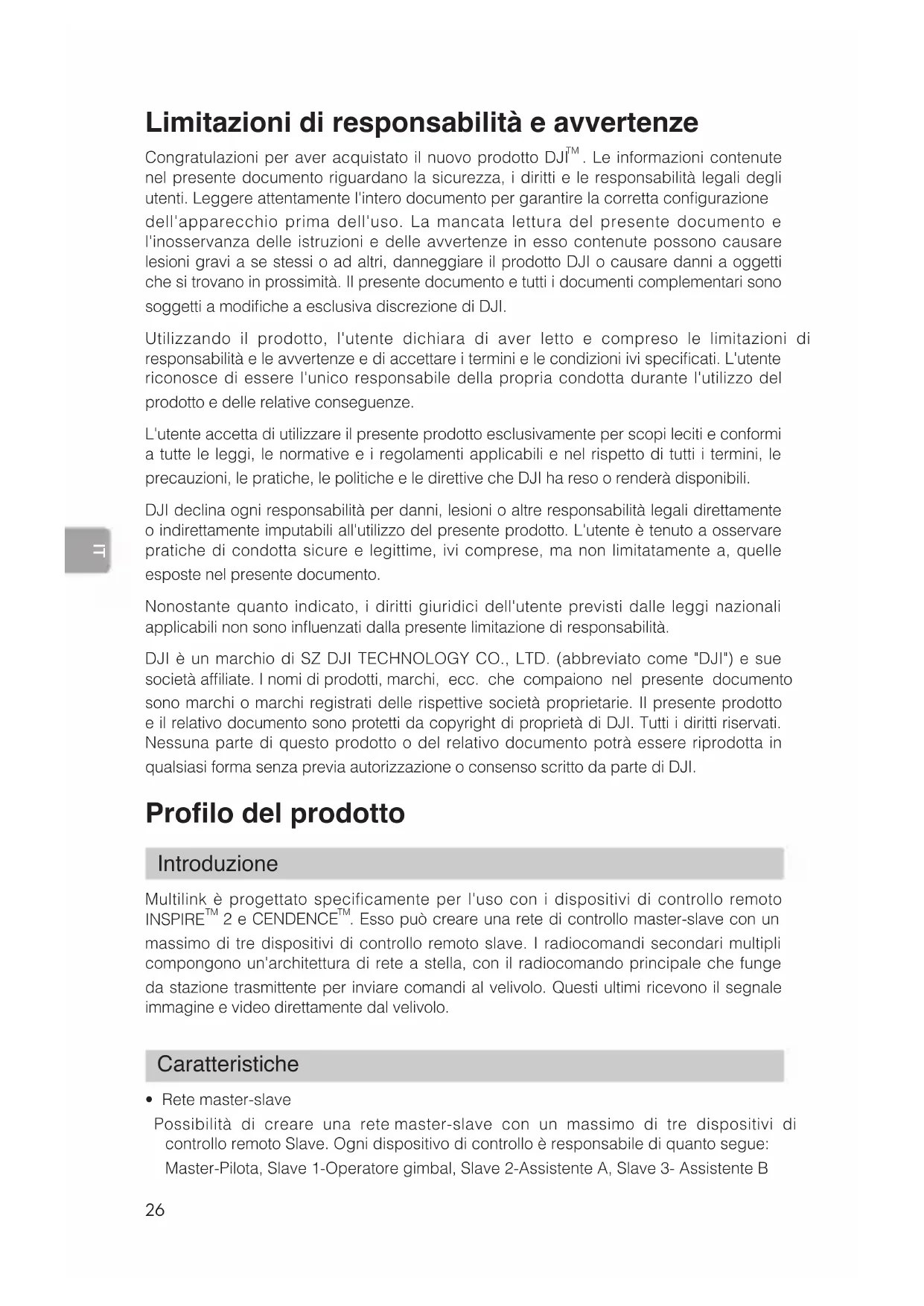

Limitazioni di responsabilità e avvertenze Congratulazioni per aver acquistato il nuovo prodotto DJI

. Le informazioni contenute nel presente documento riguardano la sicurezza, i diritti e le responsabilità legali degli utenti. Leggere attentamente l'intero documento per garantire la corretta congurazione dell'apparecchio prima dell'uso. La mancata lettura del presente documento e l'inosservanza delle istruzioni e delle avvertenze in esso contenute possono causare lesioni gravi a se stessi o ad altri, danneggiare il prodotto DJI o causare danni a oggetti che si trovano in prossimità. Il presente documento e tutti i documenti complementari sono soggetti a modiche a esclusiva discrezione di DJI. Utilizzando il prodotto, l'utente dichiara di aver letto e compreso le limitazioni di responsabilità e le avvertenze e di accettare i termini e le condizioni ivi specicati. L'utente riconosce di essere l'unico responsabile della propria condotta durante l'utilizzo del prodotto e delle relative conseguenze. L'utente accetta di utilizzare il presente prodotto esclusivamente per scopi leciti e conformi a tutte le leggi, le normative e i regolamenti applicabili e nel rispetto di tutti i termini, le precauzioni, le pratiche, le politiche e le direttive che DJI ha reso o renderà disponibili. DJI declina ogni responsabilità per danni, lesioni o altre responsabilità legali direttamente o indirettamente imputabili all'utilizzo del presente prodotto. L'utente è tenuto a osservare pratiche di condotta sicure e legittime, ivi comprese, ma non limitatamente a, quelle esposte nel presente documento. Nonostante quanto indicato, i diritti giuridici dell'utente previsti dalle leggi nazionali applicabili non sono inuenzati dalla presente limitazione di responsabilità. DJI è un marchio di SZ DJI TECHNOLOGY CO., LTD. (abbreviato come "DJI") e sue società afliate. I nomi di prodotti, marchi, ecc. che compaiono nel presente documento sono marchi o marchi registrati delle rispettive società proprietarie. Il presente prodotto e il relativo documento sono protetti da copyright di proprietà di DJI. Tutti i diritti riservati. Nessuna parte di questo prodotto o del relativo documento potrà essere riprodotta in qualsiasi forma senza previa autorizzazione o consenso scritto da parte di DJI. Prolo del prodotto Introduzione Multilink è progettato specificamente per l'uso con i dispositivi di controllo remoto INSPIRE

. Esso può creare una rete di controllo master-slave con un massimo di tre dispositivi di controllo remoto slave. I radiocomandi secondari multipli compongono un'architettura di rete a stella, con il radiocomando principale che funge da stazione trasmittente per inviare comandi al velivolo. Questi ultimi ricevono il segnale immagine e video direttamente dal velivolo. Caratteristiche

• Rete master-slave Possibilità di creare una rete master-slave con un massimo di tre dispositivi di controllo remoto Slave. Ogni dispositivo di controllo è responsabile di quanto segue: Master-Pilota, Slave 1-Operatore gimbal, Slave 2-Assistente A, Slave 3- Assistente B27

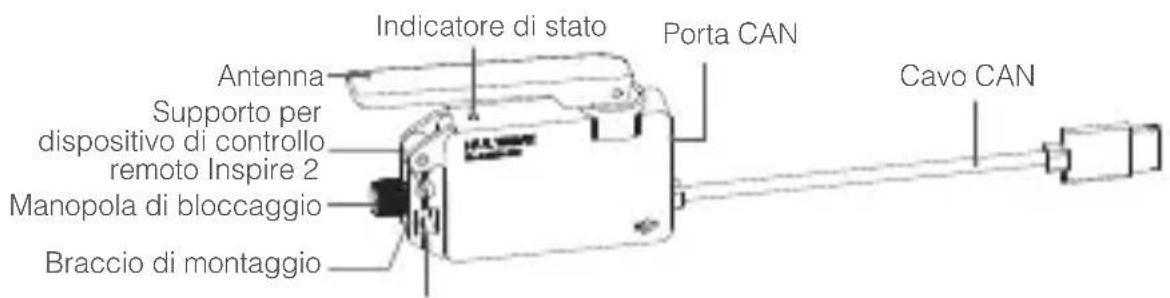

Porta CAN Cavo CAN Antenna Supporto per dispositivo di controllo remoto Inspire 2 Manopola di bloccaggio Braccio di montaggio Supporto per dispositivo di controllo remoto Cendence Indicatore di stato Uso Installazione e collegamento Il collegamento multiplo Multilink può essere installato sia sul dispositivo di controllo remoto Inspire 2, sia sul Cendence, utilizzando i diversi fori sul braccio di montaggio. Per il resto, le fasi di installazione sono simili. Le fasi riportate di seguito utilizzare come esempio il dispositivo di controllo Cendence.

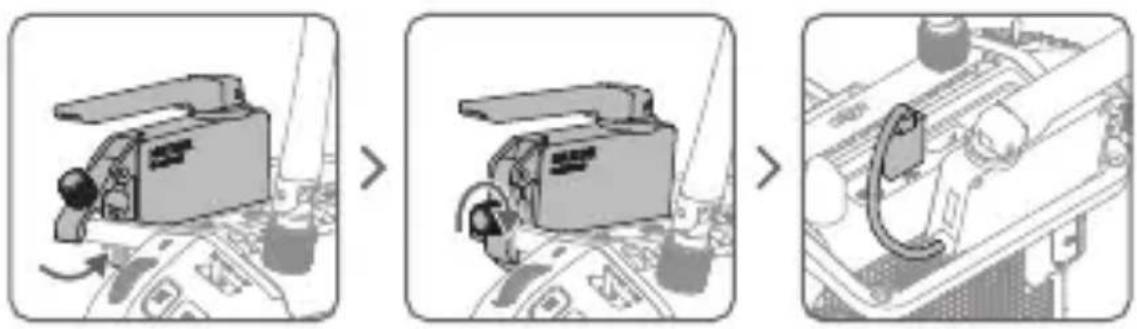

1. Montare il modulo Multilink sul retro del dispositivo di controllo remoto e serrare la

manopola di bloccaggio per ssarlo.

2. Collegare il cavo CAN alla porta CAN del dispositivo di controllo remoto.

• Controllo gimbal Il dispositivo di controllo remoto Master e il dispositivo di controllo Slave 1 possono entrambi controllare il gimbal, ma non contemporaneamente. Slave 2 e Slave 3 non possono controllare il gimbal.

• Controllo della fotocamera Il controllo della fotocamera è condiviso tra tutti i dispositivi di controllo remoti.

• Supporto per i dispositivi di controllo remoto INSPIRE 2 e Cendence I dispositivi di controllo remoto Inspire 2 e Cendence possono entrambi essere utilizzati come master o slave. Panoramica Il cavo CAN può anche essere collegato al modulo dell'antenna a microstriscia nel caso venga utilizzata un'antenna di questo tipo. Vericare che l'antenna a microstriscia sia collegata correttamente.28

Assegnazione dei ruoli Le fasi descritte di seguito illustrano come impostare il Multilink come dispositivo di controllo remoto master o slave. Ci sono tre ruoli che è possibile assegnare per il dispositivo di controllo remoto slave: Operatore gimbal, Assistente A e Assistente B. Dispositivo di controllo remoto master

1. Accendere il dispositivo di controllo remoto. Assicurarsi che il Multilink sia collegato

2. Impostare il Multilink come dispositivo di controllo remoto master consultando la

pagina delle impostazioni del dispositivo di controllo remoto nell'app DJI GO

3. Impostare una password di accesso.

Dispositivo di controllo remoto slave

1. Accendere il dispositivo di controllo remoto. Assicurarsi che il Multilink sia collegato

2. Impostare il Multilink come dispositivo di controllo remoto slave consultando la pagina

delle impostazioni del dispositivo di controllo remoto nell'app DJI GO4. Determinare il ruolo che si desidera assegnare allo Slave, quindi scegliere il ruolo desiderato nell'app DJI GO4. A questo punto, la spia di stato del Multilink si accenderà di colore viola sso.

3. Immettere la password di accesso.

4. La spia di stato diventerà verde sso se il ruolo è stato assegnato correttamente.

L'icona del dispositivo di controllo remoto mostrata nell'app diventerà

5. Se si desidera commutare uno Slave a un ruolo diverso, consultare la pagina delle

impostazioni del dispositivo di controllo remoto nell'app DJI GO4. Dettagli per l'uso

1. Il master può controllare il velivolo, il gimbal, la fotocamera e i sistemi di visione.

2. Slave 1 può controllare il gimbal e la fotocamera.

3. Slave 2 e 3 possono controllare solo la fotocamera (può essere disabilitato nella

pagina delle impostazioni del dispositivo di controllo remoto).

• Gli aggiornamenti del rmware possono essere gestiti nell'app DJI GO 4 collegando il Multilink al dispositivo di controllo remoto.

• La porta CAN sul Multilink può essere collegato ad altri dispositivi DJI tramite una porta CAN.

• Per ottenere risultati ottimali, utilizzare Multilink con un'antenna a microstriscia.

• Il Multilink emetterà un segnale acustico ogni volta che viene collegato o scollegato.29

Appendice Caratteristiche tecniche Frequenza di funzionamento 2400-2483,5 MHz; 5725-5850 MHz EIRP 2,4 GHz: FCC< 25 dBm; CE< 20 dBm; SRRC< 20 dBm 5,8 GHz: FCC< 29 dBm; CE< 14 dBm; SRRC< 19 dBm Massima distanza di comunicazione 150 m (2,4 GHz), 100 m (5,8 GHz) Ingresso 4,2-5,5 V, 1 A max Ritardo massimo (Da Master a Slave 3) 7,5 ms (5,8 GHz) / 11,1 ms (2,4 GHz) Ritardo minimo (Da Master a Slave 1) 2,5 ms (5,8 GHz) / 3,7 ms (2,4 GHz) Temperatura ambiente di funzionamento Da -20 °C a 40 °C (da -4 °F a 104 °F) Dispositivi DJI compatibili con la porta CAN DJI Focus Modulo GPS Inspire 2 per il dispositivo di controllo remoto Antenna a microstriscia Indicatore di stato Indicatore Descrizione Rosso sso Scollegato; assegnato come dispositivo di controllo remoto master. Viola sso Scollegato; assegnato come dispositivo di controllo remoto slave. Verde sso Collegato. Bianco sso Aggiornamento del rmware. Blu lampeggiante Errore di stato della comunicazione. Off La versione corrente del dispositivo di controllo remoto non corrisponde / dispositivo di controllo remoto non inizializzato / guasto dell'hardware.30
