Producttype	Secundaire afstandsbediening voor drone
Merk	DJI
Model	Multilink
Beoogd gebruik	Creëren van een master/slave-netwerk met de Inspire 2 en Cendence afstandsbedieningen
Maximaal aantal slaves	3
Werkfrequenties	2,4 GHz (2400-2483,5 MHz) / 5,8 GHz (5725-5850 MHz)
EIRP-vermogen (2,4 GHz)	FCC < 25 dBm, CE < 20 dBm, SRRC < 20 dBm
EIRP-vermogen (5,8 GHz)	FCC < 29 dBm, CE < 14 dBm, SRRC < 19 dBm
Maximale communicatieafstand	150 m (2,4 GHz) / 100 m (5,8 GHz)
Voeding (ingang)	4,2 tot 5,5 V, 1 A max
Latentie (min/max)	2,5 ms (5,8 GHz) tot 11,1 ms (2,4 GHz)
Bedrijfstemperatuur	-20 tot 40 °C
Statusindicator	Continu rood (master losgekoppeld), continu paars (slave losgekoppeld), continu groen (verbonden), continu wit (update), knipperend blauw (fout), uit (defect)
Connectiviteit	CAN-poort voor verbinding met afstandsbediening en accessoires
Compatibiliteit	Inspire 2 en Cendence afstandsbedieningen, patchantenne, DJI Focus, GPS-module Inspire 2
Hoofdfuncties	Master/slave-netwerk, gimbal-besturing (master en slave 1), camerabesturing (alle), firmware-update
Beveiliging	Configureerbaar toegangswachtwoord voor het netwerk
Geluidssignaal	Geeft een pieptoon bij elke verbinding/verbreking
Afmetingen (ca.)	Ongeveer 60 x 40 x 20 mm (schatting)
Gewicht (ca.)	Ongeveer 50 g (schatting)
Onderhoud	Reinigen met een droge, zachte doek. Geen oplosmiddelen gebruiken.
Garantie	Raadpleeg de DJI-garantievoorwaarden

Veelgestelde vragen - Multilink DJI

Hoe installeer ik de Multilink-module op een afstandsbediening?

Bevestig de module aan de achterkant van de afstandsbediening met behulp van de bevestigingsarm en draai de vergrendelknop vast. Sluit vervolgens de CAN-kabel aan op de CAN-poort van de afstandsbediening.

Welke rollen kunnen worden toegewezen aan secundaire afstandsbedieningen?

Er zijn drie rollen beschikbaar: Gimbal-operator (slave 1), Assistent A (slave 2) en Assistent B (slave 3). Elke rol heeft specifieke besturingsmogelijkheden.

Hoe configureer ik de module in master- of slave-modus?

Gebruik de DJI GO 4-app op de afstandsbediening. Ga naar de instellingen van de afstandsbediening en selecteer de gewenste rol. Voor de slave is een wachtwoord vereist.

Wat betekent het continu paarse lampje?

Het continu paarse lampje geeft aan dat de Multilink-module is losgekoppeld en is geconfigureerd als secundaire afstandsbediening (slave). Het wordt continu groen zodra het verbinding heeft met het netwerk.

Kan ik een patchantenne gebruiken met de Multilink?

Ja, de CAN-kabel kan worden aangesloten op een patchantennemodule om het bereik te verbeteren. Zorg ervoor dat de patchantenne correct is aangesloten.

Hoeveel secundaire afstandsbedieningen kunnen worden aangesloten?

Er kunnen maximaal drie secundaire afstandsbedieningen worden aangesloten in een stervormig netwerk met de hoofdcontroller.

Is de Multilink compatibel met andere DJI-apparaten?

Ja, de CAN-poort maakt verbinding met compatibele DJI-apparaten zoals de DJI Focus of de GPS-module van Inspire 2.

Hoe werk ik de firmware van de Multilink bij?

Sluit de Multilink aan op de afstandsbediening en gebruik vervolgens de DJI GO 4-app om firmware-updates te beheren.

Wat is de latentie tussen de controllers?

De minimale latentie is 2,5 ms (5,8 GHz) tussen de master en slave 1, en kan oplopen tot 11,1 ms (2,4 GHz) voor slave 3.

Wat te doen als het lampje uit blijft?

Een uit lampje kan duiden op een incompatibele firmwareversie, een niet-geïnitialiseerde afstandsbediening of een hardwarestoring. Controleer de updates en aansluitingen.

GEBRUIKSAANWIJZING Multilink DJI

NL Gebruiksaanwijzing 30

PT-PT Manual do utilizador 34

Compliance Information 38

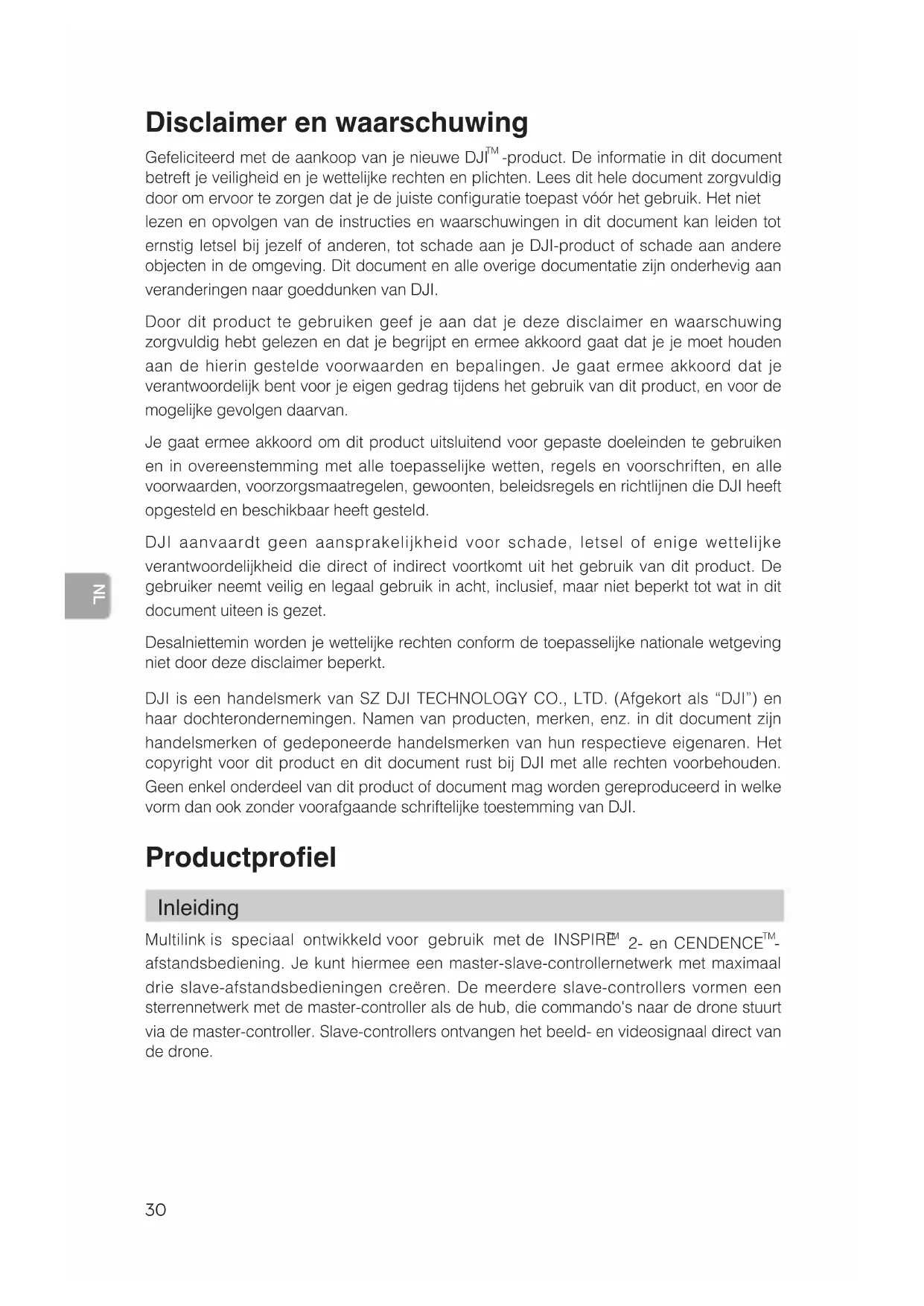

Disclaimer en waarschuwing

Gefeliciteerd met de aankoop van je nieuwe DJI™ -product. De informatie in dit document betreft je veiligheid en je wettelijke rechten en plichten. Lees dit hele document zorgvuldig door om ervoor te zorgen dat je de juiste configuratie toepast vóór het gebruik. Het niet lezen en opvolgen van de instructies en waarschuwingen in dit document kan leiden tot ernstig letsel bij jezelf of anderen, tot schade aan je DJI-product of schade aan andere objecten in de omgeving. Dit document en alle overige documentatie zijn onderhevig aan veranderingen naar goeddunken van DJI.

Door dit product te gebruiken geef je aan dat je deze disclaimer en waarschuwing zorgvuldig hebt gelezen en dat je begrijpt en ermee akkoord gaat dat je je moet houden aan de hierin gestelde voorwaarden en bepalingen. Je gaat ermee akkoord dat je verantwoordelijk bent voor je eigen gedrag tijdens het gebruik van dit product, en voor de mogelijke gevolgen daarvan.

Je gaat ermee akkoord om dit product uitsluitend voor gepaste doeleinden te gebruiken en in overeenstemming met alle toepasselijke wetten, regels en voorschriften, en alle voorwaarden, voorzorgsmaatregelen, gewoonten, beleidsregels en richtlijnen die DJI heeft opgesteld en beschikbaar heeft gesteld.

DJI aanvaardt geen aansprakelijkheid voor schade, letsel of enige wettelijke verantwoordelijkheid die direct of indirect voortkomt uit het gebruik van dit product. De gebruiker neemt veilig en legaal gebruik in acht, inclusief, maar niet beperkt tot wat in dit document uiteen is gezet.

Desalniettemin worden je wettelijke rechten conform de toepasselijke nationale wetgeving niet door deze disclaimer beperkt.

DJI is een handelsmerk van SZ DJI TECHNOLOGY CO., LTD. (Afgekort als "DJI") en haar dochterondernemingen. Namen van producten, merken, enz. in dit document zijn handelsmerken of gedeponeerde handelsmerken van hun respectieve eigenaren. Het copyright voor dit product en dit document rust bij DJI met alle rechten voorbehouden. Geen enkel onderdeel van dit product of document mag worden gereproduceerd in welke vorm dan ook zonder voorafgaande schriftelijke toestemming van DJI.

Productprofiel

Inleiding

Multilink is speciaal ontwikkeld voor gebruik met de INSPIRE ^TM 2- en CENDENCE ^TM -afstandsbediening. Je kunt hiermee een master-slave-controllernetwerk met maximaal drie slave-afstandsbedieningen creëren. De meerdere slave-controllers vormen een sterrennetwerk met de master-controller als de hub, die commando's naar de drone stuurt via de master-controller. Slave-controllers ontvangen het beeld- en videosignaal direct van de drone.

Eigenschappen

• Master-slave-netwerk
Kan een master-slave-controllernetwerk met maximaal drie slave-afstandsbedieningen creëren. Elke controller is verantwoordelijk voor het volgende:
Master-Piloot, Slave 1-Bediener van gimbal, Slave 2-Assistent A, Slave 3-Assistent B
• Bediening van de gimbal
De gimbal kan met zowel de master-afstandsbediening als slave-controller 1 worden bediend, maar niet tegelijkertijd. De gimbal kan niet worden bediend met slave 2 en slave 3.
• Bediening van de camera
De bediening van de camera wordt gedeeld door alle afstandsbedieningen.
- Ondersteuning voor Inspire 2- en Cendence-afstandsbediening
Zowel de Inspire 2- als Cendence-afstandsbediening kunnen als master of slave worden gebruikt.

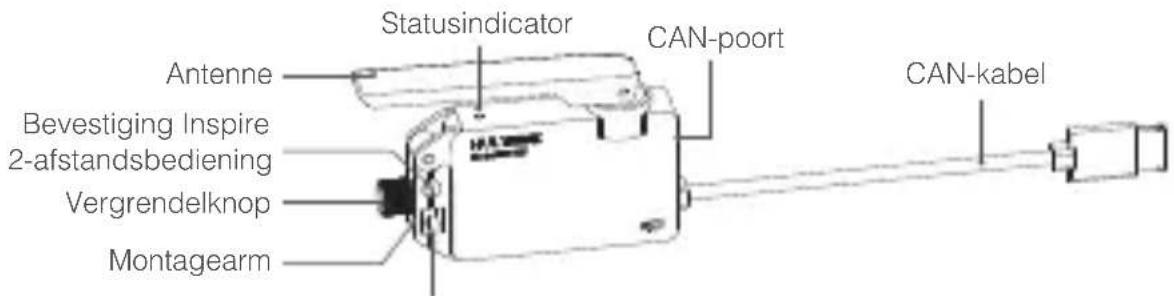

Overzicht

Statusindicator CAN-poort CAN-kabel Antenne Bevestiging Inspire 2-afstandsbediening Vergrendelknop Montagearm

Bevestiging Cendence-afstandsbediening

N

Gebruik

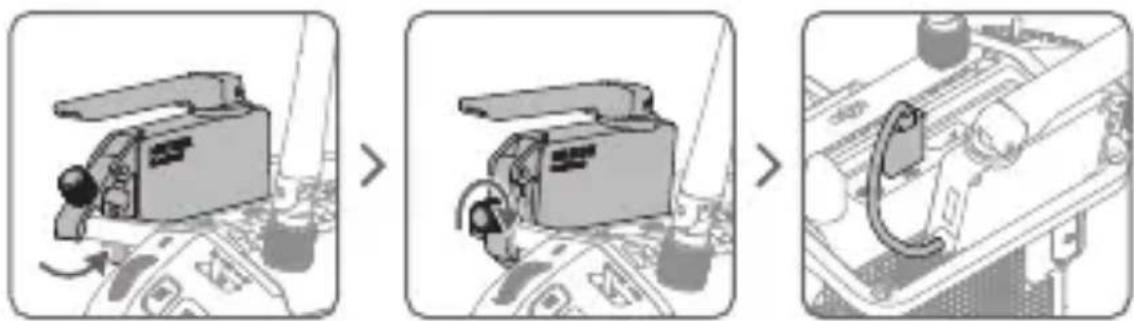

Installatie en verbinding

Multilink kan op zowel de Inspire 2- als de Cendence-afstandsbediening worden gemonteerd met de gaten op de montagearm. De montage-instructies zijn voor beide gelijk. In de onderstaande stappen wordt de Cendence als voorbeeld gebruikt.

1. Bevestig de Multilink-module op de achterkant van de afstandsbediening en draai de vergrendelknop vast.
2. Sluit de CAN-kabel aan op de CAN-poort van de afstandsbediening.

De CAN-kabel kan ook worden aangesloten op de patch-antennemodule indien een patch-antenne wordt gebruikt. Controleer of de patch-antenne juist is aangesloten.

Rollen toewijzen

Hieronder wordt uitgelegd hoe je de Multilink als master- of slave-afstandsbediening kunt instellen. Je kunt drie rollen toewijzen aan de slave-afstandsbediening: Bediener van gimbal, Assistent A en Assistent B.

Master-afstandsbediening

1. Schakel de afstandsbediening in. Controleer of de Multilink is verbonden.
2. Stel de Multilink in als master-afstandsbediening met behulp van de instellingenpagina Remote (afstandsbediening) in de DJI GO ^TM 4-app.
3. Stel een wachtwoord in.

Slave-afstandsbediening

1. Schakel de afstandsbediening in. Controleer of de Multilink is verbonden.
2. Stel de Multilink in als slave-afstandsbediening met behulp van de instellingenpagina Remote (afstandsbediening) in de DJI GO 4-app. Bepaal welke rol je aan de slave wilt toewijzen en selecteer vervolgens de gewenste rol in de DJI GO 4-app. De statusindicator van de Multilink blijft nu paars branden.
3. Voer het wachtwoord in.
4. De statusindicator blijft groen branden wanneer de rol is toegewezen. Het afstandsbedieningspictogram in de app wordt gewijzigd in
5. Als je een andere rol wilt toewijzen aan een slave, dan kun je dit doen via de instellingenpagina Remote (afstandsbediening) in de DJI GO 4-app.

Gebruik

1. Met de master kun je de drone, gimbal en camera- en videosystemen bedienen.
2. Met slave 1 kun je de gimbal en camera bedienen.
3. Met slave 2 en 3 kun je alleen de camera bedienen (kan worden uitgeschakeld op de instellingenpagina Remote (afstandsbediening).

• Firmware kan worden bijgewerkt met de DJI GO 4-app door de Multilink aan te sluiten op de afstandsbediening.
• De CAN-poort op de Multilink kan op de CAN-poort van andere DJI-apparaten worden aangesloten.
• Gebruik de Multilink in combinatie met een patch-antenne voor optimale resultaten.
• Telkens wanneer de Multilink wordt aangesloten of losgekoppeld, klinkt een pieptoon.

Bijlage

Specificatie

Bedrijfsfrequentie 2400-2483,5 MHz; 5725-5850 MHz
	2,4 GHz: FCC< 25 dBm; CE< 20 dBm;SRRC< 20 dBm
EIRP	5,8 GHz: FCC< 29 dBm; CE< 14 dBm;SRRC< 19 dBm
Maximale communicatieafstand 150 m (2,4 GHz), 100 m (5,8 GHz)
Invoer 4,2-5,5 V, 1 A max
Maximale vertraging(Van master naar slave 3)	7,5 ms (5,8 GHz) / 11,1 ms (2,4 GHz)
Minimale vertraging(Van master naar slave 1)	2,5 ms (5,8 GHz) / 3,7 ms (2,4 GHz)
Omgevingstemperatuur bij bedrijf -20° tot 40°C (-4° tot 104°F)
Compatibele DJI-apparaten voorCAN-poort	DJI FocusInspire 2 GPS-module voor deafstandsbedieningPatch-antenne

Statusindicator

Indicator Beschrijving
Continu rood Losgekoppeld; toegewezen als de master-afstandsbediening.
Continu paars Losgekoppeld; toegewezen als slave-afstandsbediening.
Continu groen Verbonden.
Continu wit Bijwerken van firmware.
Knipperend blauw Fout communicatiestatus.
Uit	Huidige firmwareversie van de afstandsbediening komt niet overeen / afstandsbediening niet geïntitialiseerd / hardwarefout.

EU-verklaring van overeenstemming: SZ DJI TECHNOLOGY CO., LTD. verklaart hierbij dat dit apparaat voldoet aan de essentiële vereisten en andere relevante bepalingen van Richtlijn 2014/53/EU.

De EU-verklaring van overeenstemming is online beschikbaar op www.dji.com/euro-compliance

Contactadres EU: DJI GmbH, Industriestrasse 12, 97618, Niederlauer, Germany
