Multilink - Fernbedienung DJI - Kostenlose Bedienungsanleitung

Produkttyp	Zweite Fernsteuerung für Drohne
Marke	DJI
Modell	Multilink
Verwendungszweck	Aufbau eines Master/Slave-Netzwerks mit den Inspire 2 und Cendence Funkfernsteuerungen
Maximale Anzahl Slaves	3
Betriebsfrequenzen	2,4 GHz (2400-2483,5 MHz) / 5,8 GHz (5725-5850 MHz)
EIRP-Leistung (2,4 GHz)	FCC < 25 dBm, CE < 20 dBm, SRRC < 20 dBm
EIRP-Leistung (5,8 GHz)	FCC < 29 dBm, CE < 14 dBm, SRRC < 19 dBm
Maximale Kommunikationsreichweite	150 m (2,4 GHz) / 100 m (5,8 GHz)
Stromversorgung (Eingang)	4,2 bis 5,5 V, 1 A max
Latenz (min/max)	2,5 ms (5,8 GHz) bis 11,1 ms (2,4 GHz)
Betriebstemperatur	-20 bis 40 °C
Status-LED	Rot dauerhaft (Master getrennt), violett dauerhaft (Slave getrennt), grün dauerhaft (verbunden), weiß dauerhaft (Update), blau blinkend (Fehler), aus (Störung)
Konnektivität	CAN-Anschluss für Verbindung mit Fernsteuerung und Zubehör
Kompatibilität	Inspire 2 und Cendence Fernsteuerungen, Patch-Antenne, DJI Focus, GPS-Modul Inspire 2
Hauptfunktionen	Master/Slave-Netzwerk, Gimbal-Steuerung (Master und Slave 1), Kamerasteuerung (alle), Firmware-Update
Sicherheit	Konfigurierbares Zugangspasswort für das Netzwerk
Signalton	Gibt bei jeder Verbindung/Trennung einen Piepton ab
Abmessungen (ca.)	Ca. 60 x 40 x 20 mm (Schätzung)
Gewicht (ca.)	Ca. 50 g (Schätzung)
Pflege	Mit einem trockenen, weichen Tuch reinigen. Keine Lösungsmittel verwenden.
Garantie	Siehe Garantiebedingungen von DJI

Häufig gestellte Fragen - Multilink DJI

Wie installiere ich das Multilink-Modul an einer Fernsteuerung?

Befestigen Sie das Modul mit dem Haltearm an der Rückseite der Fernsteuerung und ziehen Sie den Verriegelungsknopf fest. Verbinden Sie dann das CAN-Kabel mit dem CAN-Anschluss der Fernsteuerung.

Welche Rollen können den sekundären Fernsteuerungen zugewiesen werden?

Es stehen drei Rollen zur Verfügung: Gimbal-Bediener (Slave 1), Assistent A (Slave 2) und Assistent B (Slave 3). Jede Rolle hat spezifische Steuerungsmöglichkeiten.

Wie konfiguriere ich das Modul als Master oder Slave?

Verwenden Sie die DJI GO 4 App auf der Fernsteuerung. Gehen Sie zu den Einstellungen der Fernsteuerung und wählen Sie die gewünschte Rolle. Für den Slave ist ein Passwort erforderlich.

Was bedeutet die dauerhaft violette LED?

Die dauerhaft violette LED zeigt an, dass das Multilink-Modul getrennt und als sekundäre Fernsteuerung (Slave) konfiguriert ist. Sie wechselt zu dauerhaft grün, sobald eine Verbindung zum Netzwerk hergestellt ist.

Kann ich eine Patch-Antenne mit dem Multilink verwenden?

Ja, das CAN-Kabel kann an ein Patch-Antennenmodul angeschlossen werden, um die Reichweite zu verbessern. Stellen Sie sicher, dass die Patch-Antenne korrekt angeschlossen ist.

Wie viele sekundäre Fernsteuerungen können verbunden werden?

Es können bis zu drei sekundäre Fernsteuerungen in einem Sternnetzwerk mit dem Hauptcontroller verbunden werden.

Ist das Multilink mit anderen DJI-Geräten kompatibel?

Ja, der CAN-Anschluss ermöglicht den Anschluss kompatibler DJI-Geräte wie dem DJI Focus oder dem GPS-Modul Inspire 2.

Wie aktualisiere ich die Firmware des Multilink?

Schließen Sie das Multilink an die Fernsteuerung an und verwenden Sie dann die DJI GO 4 App, um Firmware-Updates zu verwalten.

Wie hoch ist die Latenz zwischen den Controllern?

Die minimale Latenz beträgt 2,5 ms (5,8 GHz) zwischen Master und Slave 1 und kann bis zu 11,1 ms (2,4 GHz) für Slave 3 betragen.

Was tun, wenn die LED aus bleibt?

Eine ausgeschaltete LED kann auf eine inkompatible Firmware-Version, eine nicht initialisierte Fernsteuerung oder einen Hardwarefehler hinweisen. Überprüfen Sie Updates und Verbindungen.

BEDIENUNGSANLEITUNG Multilink DJI

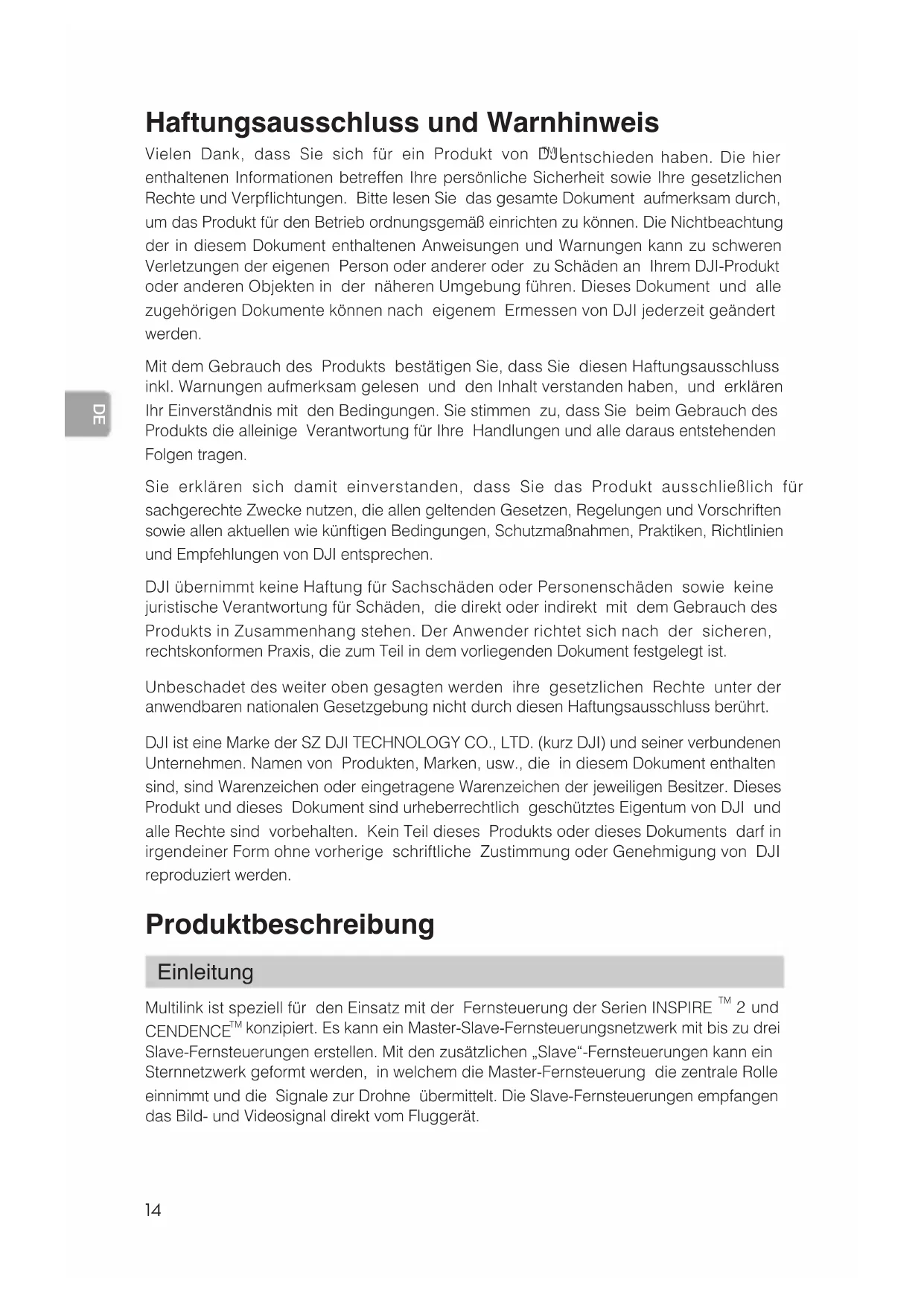

DE Bedienungsanleitung 14

Haftungsausschluss und Warnhinweis

Vielen Dank, dass Sie sich für ein Produkt von DJI entschieden haben. Die hier enthaltenen Informationen betreffen Ihre persönliche Sicherheit sowie Ihre gesetzlichen Rechte und Verpflichtungen. Bitte lesen Sie das gesamte Dokument aufmerksam durch, um das Produkt für den Betrieb ordnungsgemäß einrichten zu können. Die Nichtbeachtung der in diesem Dokument enthaltenen Anweisungen und Warnungen kann zu schweren Verletzungen der eigenen Person oder anderer oder zu Schäden an Ihrem DJI-Produkt oder anderen Objekten in der näheren Umgebung führen. Dieses Dokument und alle zugehörigen Dokumente können nach eigenem Ermessen von DJI jederzeit geändert werden.

Mit dem Gebrauch des Produkts bestätigen Sie, dass Sie diesen Haftungsausschluss inkl. Warnungen aufmerksam gelesen und den Inhalt verstanden haben, und erklären Ihr Einverständnis mit den Bedingungen. Sie stimmen zu, dass Sie beim Gebrauch des Produkts die alleinige Verantwortung für Ihre Handlungen und alle daraus entstehenden Folgen tragen.

Sie erklären sich damit einverstanden, dass Sie das Produkt ausschließlich für sachgerechte Zwecke nutzen, die allen geltenden Gesetzen, Regelungen und Vorschriften sowie allen aktuellen wie künftigen Bedingungen, Schutzmaßnahmen, Praktiken, Richtlinien und Empfehlungen von DJI entsprechen.

DJI übernimmt keine Haftung für Sachschäden oder Personenschäden sowie keine juristische Verantwortung für Schäden, die direkt oder indirekt mit dem Gebrauch des Produkts in Zusammenhang stehen. Der Anwender richtet sich nach der sicheren, rechtskonformen Praxis, die zum Teil in dem vorliegenden Dokument festgelegt ist.

Unbeschadet des weiter oben gesagten werden ihre gesetzlichen Rechte unter der anwendbaren nationalen Gesetzgebung nicht durch diesen Haftungsausschluss berührt.

DJI ist eine Marke der SZ DJI TECHNOLOGY CO., LTD. (kurz DJI) und seiner verbundenen Unternehmen. Namen von Produkten, Marken, usw., die in diesem Dokument enthalten sind, sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Besitzer. Dieses Produkt und dieses Dokument sind urheberrechtlich geschütztes Eigentum von DJI und alle Rechte sind vorbehalten. Kein Teil dieses Produkts oder dieses Dokuments darf in irgendeiner Form ohne vorherige schriftliche Zustimmung oder Genehmigung von DJI reproduziert werden.

Produktbeschreibung

Einleitung

Multilink ist speziell für den Einsatz mit der Fernsteuerung der Serien INSPIRE ^™ 2 und CENDENCE ^™ konzipiert. Es kann ein Master-Slave-Fernsteuerungsnetzwerk mit bis zu drei Slave-Fernsteuerungen erstellen. Mit den zusätzlichen „Slave“-Fernsteuerungen kann ein Sternnetzwerk geformt werden, in welchem die Master-Fernsteuerung die zentrale Rolle einnimmt und die Signale zur Drohne übermittelt. Die Slave-Fernsteuerungen empfangen das Bild- und Videosignal direkt vom Fluggerät.

Eigenschaften

• Master-Slave-Netzwerk
Kann ein Master-Slave-Netzwerk mit bis zu drei Slave-Fernsteuerungen erstellen. Jede Fernsteuerung ist für Folgendes verantwortlich:
Master-Pilot, Slave 1-Bediener des Gimbals, Slave 2-Assistant A, Slave 3-Assistant B
- Gimbal-Steuerung
Die Master-Fernsteuerung und die Slave-Fernsteuerung 1 können beide den Gimbal steuern, jedoch nicht gleichzeitig. Slave 2 und Slave 3 können den Gimbal nicht steuern.
- Kamerasteuerung
Die Kamera kann mit allen Fernsteuerungen gesteuert werden.
- Unterstützt die Fernsteuerungen der Serien Inspire 2 und Cendence
Die Fernsteuerungen der Serie Inspire 2 und Cendence können als Master oder Slave verwendet werden.

Übersicht

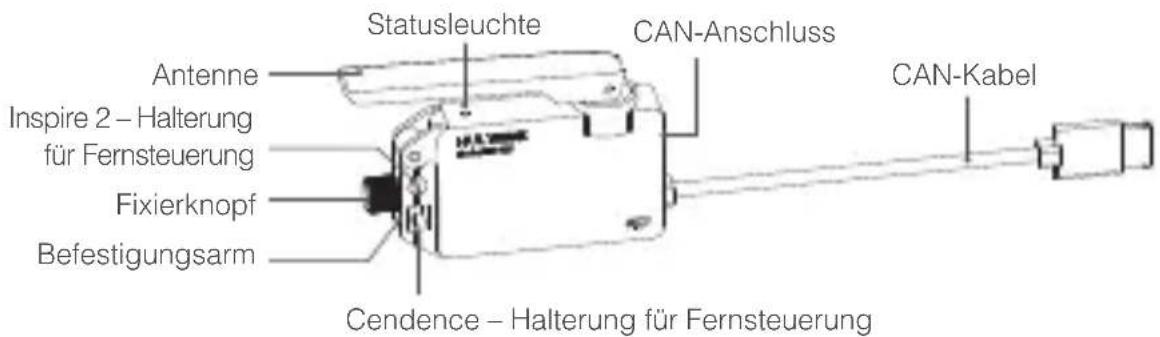

Statusleuchte CAN-Anschluss Antenne Inspire 2 – Halterung für Fernsteuerung Fixierknopf Befestigungsarm Cendence – Halterung für Fernsteuerung CAN-Kabel

Verwendung

Montage und Anschluss

Multilink kann auf Fernsteuerungen der Serien Inspire 2 und Cendence montiert werden, da am Befestigungsarm verschiedene Bohrungen vorhanden sind. Die Installationsschritte sind ansonsten ähnlich. Die nachstehend aufgeführten Schritte gelten für die Cendence.

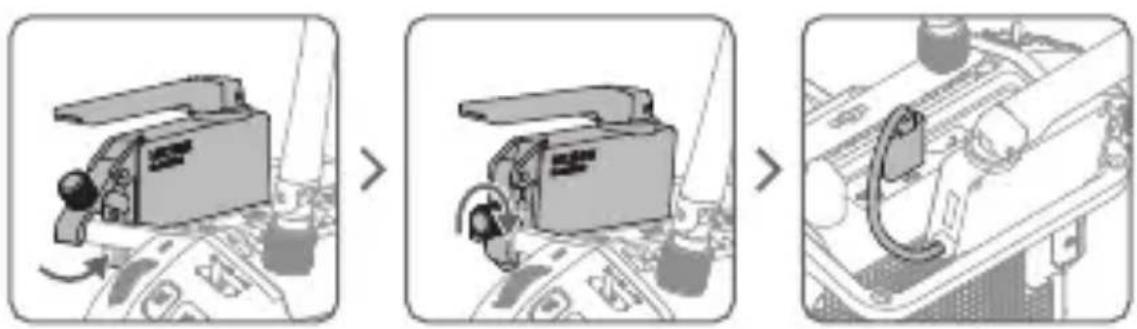

1. Montieren Sie das Multilink-Modul auf der Rückseite der Fernsteuerung und ziehen Sie den Fixierknopf an, um es zu sichern.
2. Schließen Sie das CAN-Kabel am CAN-Anschluss der Fernsteuerung an.

Das CAN-Kabel kann auch mit dem Modul der Zusatzantenne verbunden werden, wenn eine solche verwendet wird. Stellen Sie sicher, dass die Zusatzantenne richtig angeschlossen ist.

Zuweisen von Rollen

Im Folgenden wird erläutert, wie Sie Multilink als Master- oder Slave-Fernsteuerung festlegen. Es gibt drei Rollen, die Sie der Slave-Fernsteuerung zuweisen können: Bediener des Gimbals, Assistant A und Assistant B.

Master-Fernsteuerung

1. Schalten Sie die Fernsteuerung ein. Stellen Sie sicher, dass Multilink richtig angeschlossen ist.
2. Legen Sie über die Einstellungsseite für die Fernsteuerung in der „DJI GO™ 4“-App Multilink als Master-Fernsteuerung fest.
3. Legen Sie ein Zugriffskennwort fest.

Slave-Fernsteuerung

1. Schalten Sie die Fernsteuerung ein. Stellen Sie sicher, dass Multilink richtig angeschlossen ist.
2. Legen Sie über die Einstellungsseite für die Fernsteuerung in der „DJI GO 4“-App Multilink als Slave-Fernsteuerung fest. Bestimmen Sie, welche Rolle Sie der Slave zuweisen möchten, und wählen Sie dann die gewünschte Rolle in der „DJI GO 4“-App. Zu diesem Zeitpunkt leuchtet die Multilink-Statusanzeige dauerhaft violett.
3. Geben Sie das Zugriffskennwort ein.
4. Die Statusanzeige leuchtet dauerhaft grün, nachdem die Rolle erfolgreich zugewiesen wurde. Das in der App angezeigte Symbol für die Fernsteuerung ändert sich zu
5. Wenn Sie einer Slave eine andere Rolle zuweisen möchten, gehen Sie zur Einstellungsseite für die Fernsteuerung in der „DJI GO 4“-App.

Verwendungsinformationen

1. Die Master kann das Fluggerät, den Gimbal, die Kamera und die Sichtsysteme steuern.
2. Slave 1 kann den Gimbal und die Kamera steuern.
3. Slave 2 und 3 können nur die Kamera steuern (dies kann auf der Einstellungsseite für die Fernsteuerung deaktiviert werden).

• Firmware-Upgrades können in der „DJI GO 4“-App durchgeführt werden, indem Multilink mit der Fernsteuerungverbunden wird.
• Der CAN-Anschluss von Multilink kann mit einem CAN-Anschluss an anderen DJI-Geräten verbunden werden.
• Für beste Ergebnisse sollte Multilink zusammen mit einer Zusatzantenne verwendet werden.
• Multilink gibt jedes Mal, wenn es angeschlossen oder getrennt wird, ein akustisches Signal aus.

Anhang

Technische Daten

Betriebsfrequenz 2400 bis 2483,5 MHz; 5725 bis 5850 MHz
EIRP	2,4 GHz: FCC< 25 dBm; CE< 20 dBm;SRRC< 20 dBm5,8 GHz: FCC< 29 dBm; CE< 14 dBm;SRRC< 19 dBm
Maximale Kommunikationsentfernung 150 m (2,4 GHz), 100 m (5,8 GHz)
Eingang Max. 4,2–5,5 V, 1 A
Maximale Verzögerung(von Master zu Slave 3)	7,5 ms (5,8 GHz)/11,1 ms (2,4 GHz)
Minimale Verzögerung(von Master zu Slave 1)	2,5 ms (5,8 GHz)/3,7 ms (2,4 GHz)
Umgebungstemperatur im Betrieb -20 ° bis 40 °C
Kompatibel mit DJI Geräten über eine CAN-Schnittstelle	DJI FocusInspire 2-GPS-Modul für dieFernsteuerungZusatzantenne

Statusleuchte

Anzeige Beschreibung
Dauerhaft rot Getrennt; als Master-Fernsteuerung zugewiesen.
Dauerhafte violett Getrennt; als Slave-Fernsteuerung zugewiesen.
Dauerhaft grün Verbunden.
Dauerhaft weiß Aktualisierung der Firmware.
Blinkt blau Kommunikationsstatusfehler.
Aus	Aktuelle Firmware-Version der Fernsteuerung stimmt nicht überein/Fernsteuerung nicht initialisiert/Hardware-Fehler.

EU-Compliance: Hiermit erklärt SZ DJI TECHNOLOGY CO., LTD., dass dieses Gerät den wesentlichen Anforderungen und anderen einschlägigen Bestimmungen der EU-Richtlinie 2014/53/EU entspricht.

Eine Kopie der EU-Konformitätserklärung finden Sie online auf www.dji.com/euro-compliance.

Kontaktadresse innerhalb der EU: DJI GmbH, Industriestrasse. 12, 97618, Niederlauer, Germany
