Tipo de producto	Control remoto secundario para dron
Marca	DJI
Modelo	Multilink
Uso previsto	Creación de una red maestro/esclavo con los radiocontroles Inspire 2 y Cendence
Número máximo de esclavos	3
Frecuencias de funcionamiento	2,4 GHz (2400-2483,5 MHz) / 5,8 GHz (5725-5850 MHz)
Potencia EIRP (2,4 GHz)	FCC < 25 dBm, CE < 20 dBm, SRRC < 20 dBm
Potencia EIRP (5,8 GHz)	FCC < 29 dBm, CE < 14 dBm, SRRC < 19 dBm
Distancia de comunicación máxima	150 m (2,4 GHz) / 100 m (5,8 GHz)
Alimentación (entrada)	4,2 a 5,5 V, 1 A max
Latencia (mín/máx)	2,5 ms (5,8 GHz) a 11,1 ms (2,4 GHz)
Temperatura de funcionamiento	-20 a 40 °C
Indicador de estado	Rojo fijo (desconectado maestro), violeta fijo (desconectado esclavo), verde fijo (conectado), blanco fijo (actualización), azul intermitente (error), apagado (fallo)
Conectividad	Puerto CAN para enlace con radiocontrol y accesorios
Compatibilidad	Radiocontroles Inspire 2 y Cendence, antena parche, DJI Focus, módulo GPS Inspire 2
Funciones principales	Red maestro/esclavo, control del gimbal (maestro y esclavo 1), control de la cámara (todos), actualización de firmware
Seguridad	Contraseña de acceso configurable para la red
Sonido audible	Emite un pitido en cada conexión/desconexión
Dimensiones (aprox.)	Aproximadamente 60 x 40 x 20 mm (estimación)
Peso (aprox.)	Aproximadamente 50 g (estimación)
Mantenimiento	Limpiar con un paño seco y suave. No usar disolventes.
Garantía	Consultar las condiciones de garantía de DJI

Preguntas frecuentes - Multilink DJI

¿Cómo instalar el módulo Multilink en un radiocontrol?

Fije el módulo en la parte trasera del radiocontrol con el brazo de fijación y apriete el botón de bloqueo. Luego conecte el cable CAN al puerto CAN del radiocontrol.

¿Qué roles se pueden asignar a los radiocontroles secundarios?

Hay tres roles disponibles: Operador del gimbal (esclavo 1), Asistente A (esclavo 2) y Asistente B (esclavo 3). Cada rol tiene capacidades de control específicas.

¿Cómo configurar el módulo en modo maestro o esclavo?

Use la aplicación DJI GO 4 en el radiocontrol. Vaya a los ajustes del radiocontrol y seleccione el rol deseado. Para el esclavo, se requiere una contraseña.

¿Qué significa el indicador violeta fijo?

El indicador violeta fijo indica que el módulo Multilink está desconectado y configurado como radiocontrol secundario (esclavo). Se vuelve verde fijo una vez conectado a la red.

¿Puedo usar una antena parche con el Multilink?

Sí, el cable CAN se puede conectar a un módulo de antena parche para mejorar el alcance. Asegúrese de que la antena parche esté correctamente conectada.

¿Cuántos radiocontroles secundarios se pueden conectar?

Se pueden conectar hasta tres radiocontroles secundarios en red en estrella con el controlador principal.

¿El Multilink es compatible con otros dispositivos DJI?

Sí, el puerto CAN permite conectar dispositivos DJI compatibles como el DJI Focus o el módulo GPS Inspire 2.

¿Cómo actualizar el firmware del Multilink?

Conecte el Multilink al radiocontrol, luego use la aplicación DJI GO 4 para gestionar las actualizaciones de firmware.

¿Cuál es la latencia entre los controladores?

La latencia mínima es de 2,5 ms (5,8 GHz) entre el maestro y el esclavo 1, y puede alcanzar 11,1 ms (2,4 GHz) para el esclavo 3.

¿Qué hacer si el indicador permanece apagado?

Un indicador apagado puede indicar una versión de firmware incompatible, un radiocontrol no inicializado o una falla de hardware. Verifique las actualizaciones y las conexiones.

MANUAL DE USUARIO Multilink DJI

'utente anwijzing o utilizador 01V1.0

Contents

EN User Guide 2

CHS 使用说明 6

CHT 使用說明 10

ES Guía de usuario 18

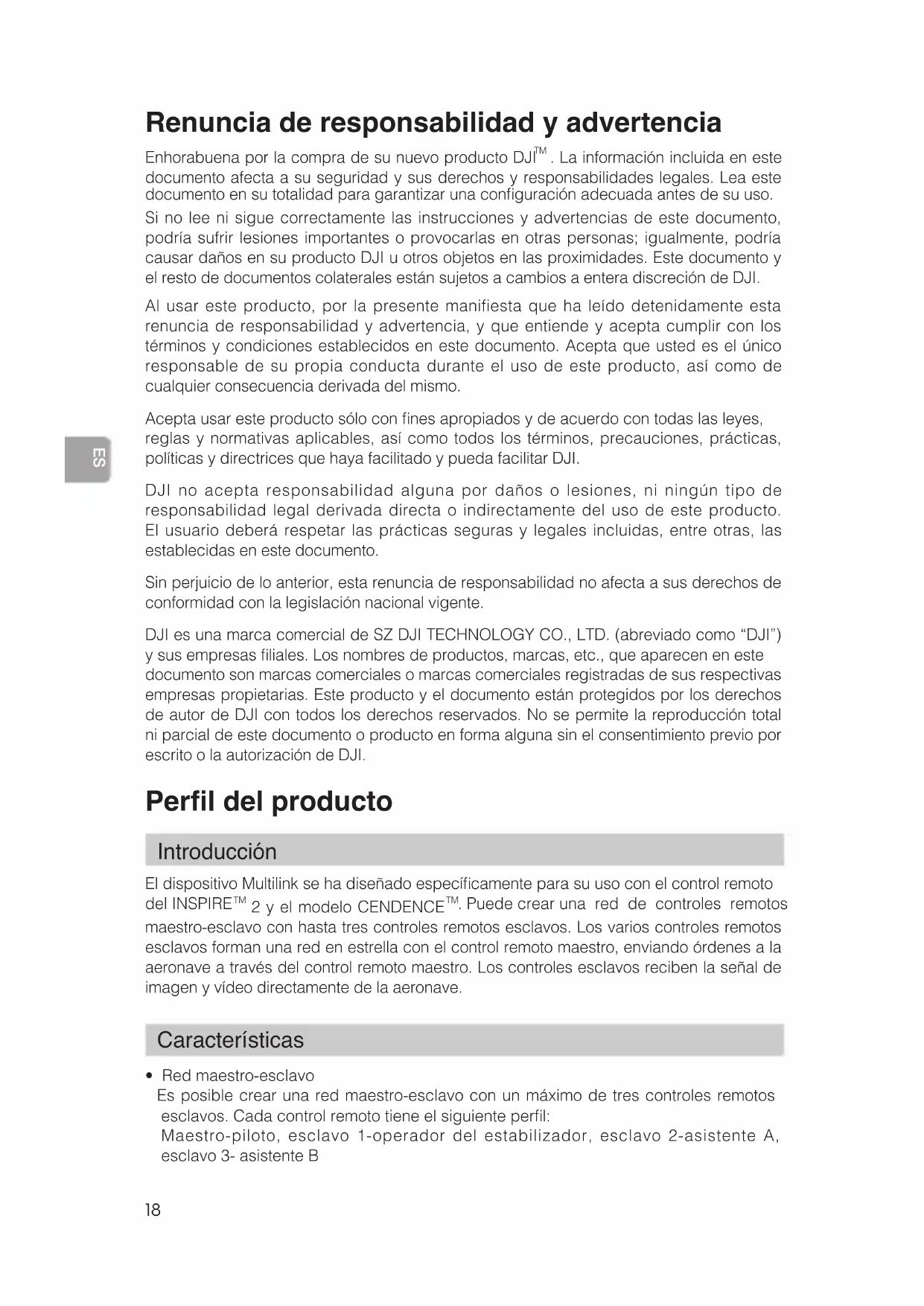

Renuncia de responsabilidad y advertencia

Enhorabuena por la compra de su nuevo producto DJI™. La información incluida en este documento afecta a su seguridad y sus derechos y responsabilidades legales. Lea este documento en su totalidad para garantizar una configuración adecuada antes de su uso.

Si no lee ni sigue correctamente las instrucciones y advertencias de este documento, podría sufrir lesiones importantes o provocarlas en otras personas; igualmente, podría causar daños en su producto DJI u otros objetos en las proximidades. Este documento y el resto de documentos colaterales están sujetos a cambios a entera discreción de DJI.

Al usar este producto, por la presente manifiesta que ha leído detenidamente esta renuncia de responsabilidad y advertencia, y que entiende y acepta cumplir con los términos y condiciones establecidos en este documento. Acepta que usted es el único responsable de su propia conducta durante el uso de este producto, así como de cualquier consecuencia derivada del mismo.

Acepta usar este producto sólo con fines apropiados y de acuerdo con todas las leyes, reglas y normativas aplicables, así como todos los términos, precauciones, prácticas, políticas y directrices que haya facilitado y pueda facilitar DJI.

DJI no acepta responsabilidad alguna por daños o lesiones, ni ningún tipo de responsabilidad legal derivada directa o indirectamente del uso de este producto. El usuario deberá respetar las prácticas seguras y legales incluidas, entre otras, las establecidas en este documento.

Sin perjuicio de lo anterior, esta renuncia de responsabilidad no afecta a sus derechos de conformidad con la legislación nacional vigente.

DJI es una marca comercial de SZ DJI TECHNOLOGY CO., LTD. (abreviado como "DJI") y sus empresas filiales. Los nombres de productos, marcas, etc., que aparecen en este documento son marcas comerciales o marcas comerciales registradas de sus respectivas empresas propietarias. Este producto y el documento están protegidos por los derechos de autor de DJI con todos los derechos reservados. No se permite la reproducción total ni parcial de este documento o producto en forma alguna sin el consentimiento previo por escrito o la autorización de DJI.

Perfil del producto

Introducción

El dispositivo Multilink se ha diseñado específicamente para su uso con el control remoto del INSPIRE™ 2 y el modelo CENDENCE™. Puede crear una red de controles remotos maestro-esclavo con hasta tres controles remotos esclavos. Los varios controles remotos esclavos forman una red en estrella con el control remoto maestro, enviando órdenes a la aeronave a través del control remoto maestro. Los controles esclavos reciben la señal de imagen y vídeo directamente de la aeronave.

Características

• Red maestro-esclavo
Es posible crear una red maestro-esclavo con un máximo de tres controles remotos esclavos. Cada control remoto tiene el siguiente perfil:
Maestro-piloto, esclavo 1-operador del estabilizador, esclavo 2-asistente A, esclavo 3-asistente B

• Control del estabilizador

El control remoto maestro y el control remoto esclavo 1 pueden controlar el estabilizador, pero no de forma simultánea. Los controles esclavos 2 y 3 no pueden controlar el estabilizador.

• Control de la cámara

El control de la cámara se comparte entre todos los controles remotos.

- Compatibilidad con el control remoto del Inspire 2 y el modelo Cendence

El control remoto del Inspire 2 y el modelo Cendence se pueden utilizar como maestro o esclavo.

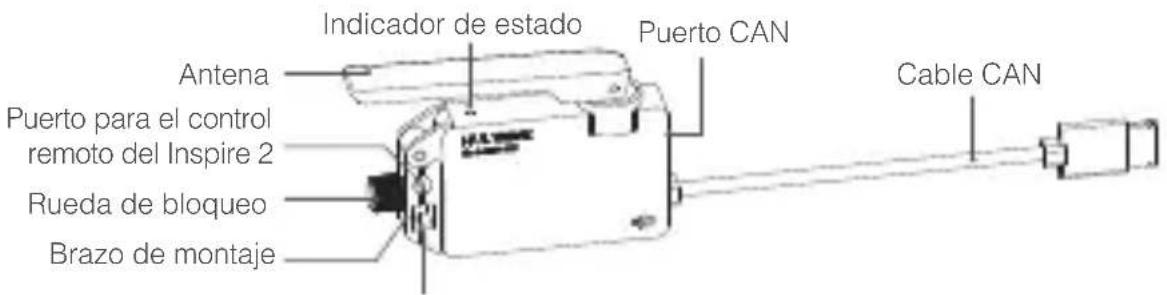

Descripción general

Indicador de estado Puerto CAN Antena Puerto para el control remoto del Inspire 2 Rueda de bloqueo Brazo de montaje Cable CAN

Puerto para el control remoto Cendence

Uso

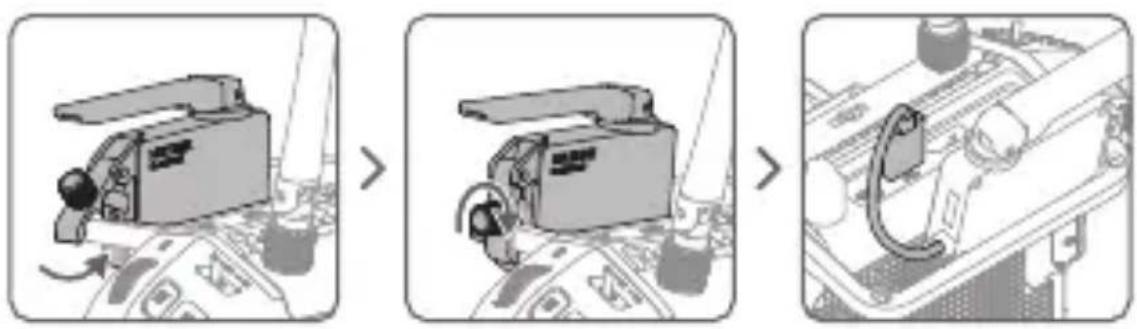

Instalación y conexión

El dispositivo Multilink se puede instalar en el control remoto del Inspire 2 y en el modelo Cendence mediante los distintos puertos del brazo de montaje. Los pasos de instalación son similares. En los pasos que se indican a continuación se usa el control remoto Cendence como ejemplo.

1. Monte el módulo Multilink en la parte posterior del control remoto y apriete la rueda de bloqueo para fijarlo.
2. Conecte el cable CAN al puerto CAN del control remoto.

El cable CAN también se puede conectar al módulo de la antena auxiliar si se utiliza una. Asegúrese de que la antena auxiliar está conectada correctamente.

Asignación de funciones

En los siguientes pasos se explica cómo configurar el Multilink como control remoto maestro o esclavo. Puede asignar tres funciones al control remoto esclavo: operador del estabilizador, asistente A y asistente B.

Control remoto maestro

1. Encienda el control remoto. Asegúrese de que el dispositivo Multilink se ha conectado correctamente.
2. Establezca el dispositivo Multilink como control remoto maestro mediante las instrucciones de la página de configuración del control remoto de la aplicación DJI GO™ 4.
3. Establezca una contraseña de acceso.

Control remoto esclavo

1. Encienda el control remoto. Asegúrese de que el dispositivo Multilink se ha conectado correctamente.
2. Establezca el dispositivo Multilink como control remoto esclavo mediante las instrucciones de la página de configuración del control remoto de la aplicación DJI GO 4. Determine qué perfil desea asignar al control esclavo y, a continuación, seleccione el perfil deseado en la aplicación DJI GO 4. Al hacerlo, el indicador de estado del dispositivo Multilink se iluminará en morado.
3. Introduzca la contraseña de acceso.
4. El indicador de estado se iluminará en verde cuando la función se haya asignado correctamente. El icono del control remoto que se muestra en la aplicación cambiará
5. Si desea cambiar el perfil del control esclavo, vaya a la página de configuración del control remoto de la aplicación DJI GO 4.

Detalles de uso

1. El maestro puede controlar la aeronave, el estabilizador, la cámara y el sistema de visión.
2. El esclavo 1 puede controlar el estabilizador y la cámara.
3. Los esclavos 2 y 3 sólo pueden controlar la cámara (esta función se puede desactivar en la página de configuración del control remoto).

• Para gestionar las actualizaciones del firmware en la aplicación DJI GO 4, conecte el dispositivo Multilink al control remoto.
• Puede conectar otros dispositivos DJI con conexión CAN al puerto CAN del dispositivo Multilink.
• Para obtener mejores resultados, utilice el dispositivo Multilink con una antena auxiliar.
• El dispositivo Multilink emitirá un pitido cada vez que se conecte o se desconecte.

Apéndice

Especificaciones

Frecuencia operativa 2400-2483,5 MHz; 5725-5850 MHz

	2,4 GHz: FCC< 25 dBm; CE< 20 dBm;
	SRRC< 20 dBm
EIRP	5,8 GHz: FCC< 29 dBm; CE< 14 dBm;
	SRRC< 19 dBm

Alcance de transmisión 150 m (2,4 GHz), 100 m (5,8 GHz)

Entrada 4,2-5,5 V, 1 A máx.

Retardo máximo(de maestro a esclavo 3)

7,5 ms (5,8 GHz) / 11,1 ms (2,4 GHz)

Retardo mínimo(de maestro a esclavo 1)

2,5 ms (5,8 GHz) / 3,7 ms (2,4 GHz)

Temperatura de funcionamiento De -20 °C a 40 °C (de -4 °F a 104 °F)

Compatible con dispositivos DJI con un puerto CAN

Módulo GPS DJI Focuspara el control remoto del Inspire 2Antena auxiliar

Indicador de estado

Indicador Descripción

Rojo Desconectado; asignado como control remoto maestro.

Morado Desconectado; asignado como control remoto esclavo.

Verde Conectado.

Blanco Se está actualizando el firmware.

Parpadeo azul Error de estado de la comunicación.

Apagado

La versión de firmware actual del control remoto no coincide/control remoto no inicializado/fallo de hardware.

Declaración de cumplimiento UE: SZ DJI TECHNOLOGY CO., LTD. por la presente declara que este dispositivo cumple los requisitos básicos y el resto de provisiones relevantes de la Directiva 2014/53/EU.

Hay disponible online una copia de la Declaración de conformidad UE en www.dji.com/euro-compliance

Dirección de contacto de la UE: DJI GmbH, Industriestrasse 12, 97618, Niederlauer, Germany

"La operación de este equipo está sujeta a las siguientes dos condiciones: (1) es posible que este equipo o dispositivo no cause interferencia perjudicial y (2) este equipo o dispositivo debe aceptar cualquier interferencia, incluyendo la que pueda causar su operación no deseada."
