产品类型	无人机副遥控器
品牌	DJI
型号	Multilink
预期用途	与Inspire 2和Cendence遥控器创建主/从网络
最大从机数量	3
工作频率	2.4 GHz (2400-2483.5 MHz) / 5.8 GHz (5725-5850 MHz)
EIRP功率 (2.4 GHz)	FCC < 25 dBm, CE < 20 dBm, SRRC < 20 dBm
EIRP功率 (5.8 GHz)	FCC < 29 dBm, CE < 14 dBm, SRRC < 19 dBm
最大通信距离	150 m (2.4 GHz) / 100 m (5.8 GHz)
电源 (输入)	4.2 至 5.5 V，1 A 最大
延迟 (最小/最大)	2.5 ms (5.8 GHz) 至 11.1 ms (2.4 GHz)
工作温度	-20 至 40 °C
状态指示灯	常亮红色（主控断开），常亮紫色（从机断开），常亮绿色（已连接），常亮白色（更新中），闪烁蓝色（错误），熄灭（故障）
连接性	CAN端口，用于连接遥控器和配件
兼容性	Inspire 2和Cendence遥控器、平板天线、DJI Focus、Inspire 2 GPS模块
主要功能	主/从网络、云台控制（主机和从机1）、相机控制（所有）、固件更新
安全	可配置的网络访问密码
声音提示	每次连接/断开时发出蜂鸣声
尺寸（约）	约 60 x 40 x 20 mm（估计）
重量（约）	约 50 g（估计）
维护	用柔软的干布清洁。请勿使用溶剂。
保修	请参阅DJI保修条款

常见问题 - Multilink DJI

如何将Multilink模块安装到遥控器上？

使用固定臂将模块固定在遥控器背面，并拧紧锁定按钮。然后将CAN电缆连接到遥控器的CAN端口。

副遥控器可以分配哪些角色？

三个角色可用：云台操作员（从机1）、助理A（从机2）、助理B（从机3）。每个角色具有特定的控制能力。

如何将模块配置为主机或从机模式？

使用遥控器上的DJI GO 4应用程序。进入遥控器设置并选择所需角色。从机需要密码。

常亮紫色指示灯是什么意思？

常亮紫色表示Multilink模块未连接且已配置为副遥控器（从机）。连接到网络后变为常亮绿色。

我可以将平板天线与Multilink一起使用吗？

是的，CAN电缆可以连接到平板天线模块以增加范围。确保正确连接平板天线。

可以连接多少个副遥控器？

最多三个副遥控器可以与主控制器组成星形网络。

Multilink是否与其他DJI设备兼容？

是的，CAN端口可连接兼容的DJI设备，如DJI Focus或Inspire 2 GPS模块。

如何更新Multilink的固件？

将Multilink连接到遥控器，然后使用DJI GO 4应用程序管理固件更新。

控制器之间的延迟是多少？

主机和从机1之间的最小延迟为2.5 ms（5.8 GHz），从机3可达11.1 ms（2.4 GHz）。

如果指示灯一直熄灭怎么办？

灯熄灭可能表示固件版本不兼容、遥控器未初始化或硬件故障。检查更新和连接。

用户手册 Multilink DJI

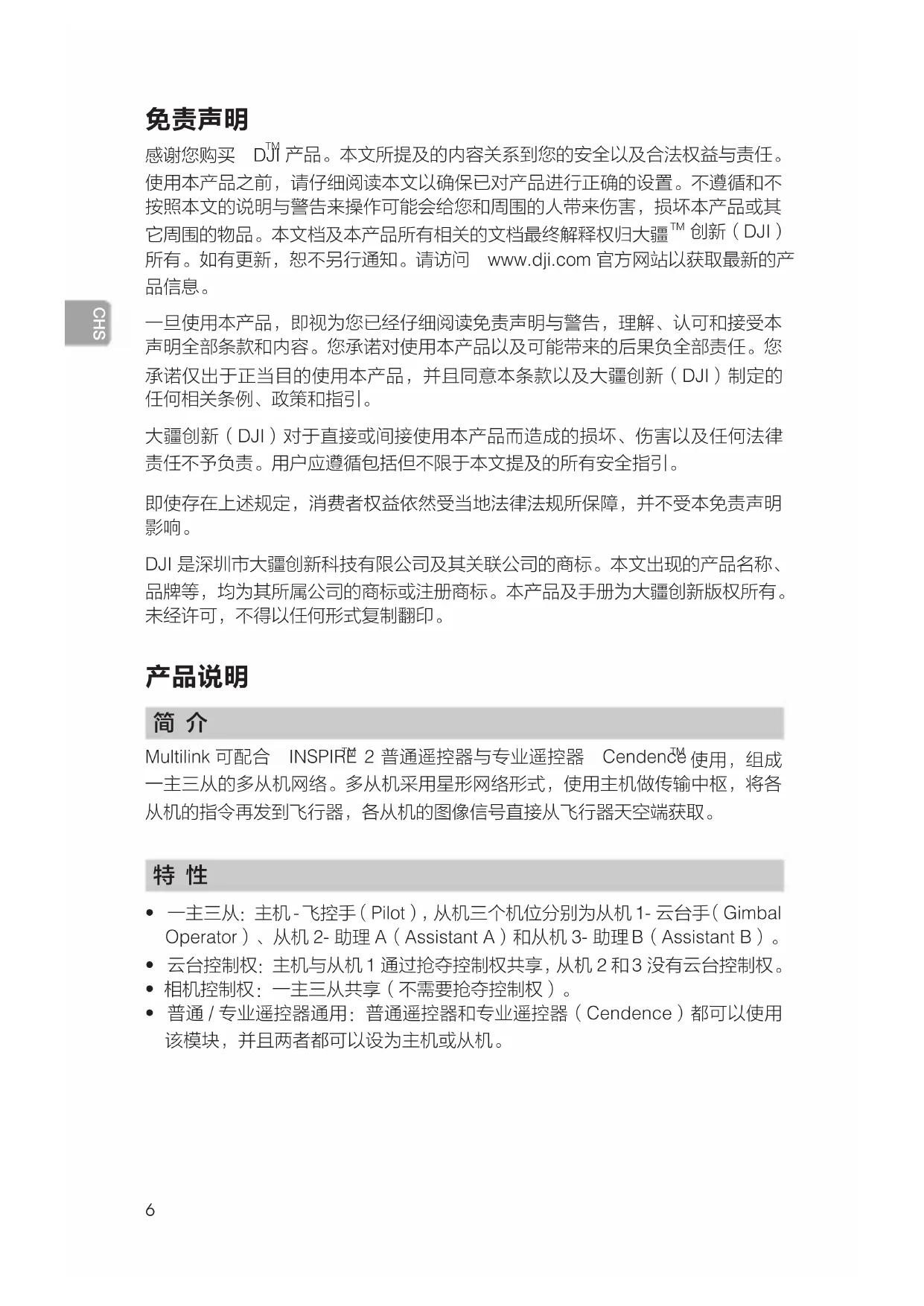

感谢您购买 DJI 产品。本文所提及的内容关系到您的安全以及合法权益与责任。使用本产品之前，请仔细阅读本文以确保已对产品进行正确的设置。不遵循和不按照本文的说明与警告来操作可能会给您和周围的人带来伤害，损坏本产品或其它周围的物品。本文档及本产品所有相关的文档最终解释权归大疆 ^™ 创新（DJI）所有。如有更新，恕不另行通知。请访问 www.dji.com 官方网站以获取最新的产品信息。

一旦使用本产品，即视为您已经仔细阅读免责声明与警告，理解、认可和接受本声明全部条款和内容。您承诺对使用本产品以及可能带来的后果负全部责任。您承诺仅出于正当目的使用本产品，并且同意本条款以及大疆创新（DJI）制定的任何相关条例、政策和指引。

大疆创新（DJI）对于直接或间接使用本产品而造成的损坏、伤害以及任何法律责任不予负责。用户应遵循包括但不限于本文提及的所有安全指引。

即使存在上述规定，消费者权益依然受当地法律法规所保障，并不受本免责声明影响。

DJI 是深圳市大疆创新科技有限公司及其关联公司的商标。本文出现的产品名称、品牌等，均为其所属公司的商标或注册商标。本产品及手册为大疆创新版权所有。未经许可，不得以任何形式复制翻印。

产品说明

简介

Multilink 可配合 INSPIRE 2 普通遥控器与专业遥控器 Cendence 使用，组成一主三从的多从机网络。多从机采用星形网络形式，使用主机做传输中枢，将各从机的指令再发到飞行器，各从机的图像信号直接从飞行器天空端获取。

特性

• 一主三从：主机 - 飞控手（Pilot），从机三个机位分别为从机 1 - 云台手（Gimbal Operator）、从机 2 - 助理 A（Assistant A）和从机 3 - 助理 B（Assistant B）。
• 云台控制权：主机与从机1通过抢夺控制权共享，从机2和3没有云台控制权。
• 相机控制权：一主三从共享（不需要抢夺控制权）。
• 普通 / 专业遥控器通用：普通遥控器和专业遥控器（Cendence）都可以使用该模块，并且两者都可以设为主机或从机。

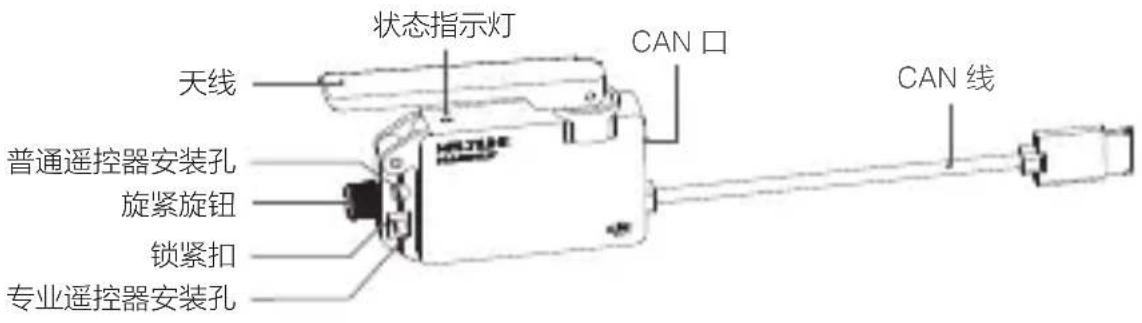

部件说明

状态指示灯 CAN 口 天线 普通遥控器安装孔 旋紧旋钮 锁紧扣 专业遥控器安装孔 CAN 线

使用

安装连线

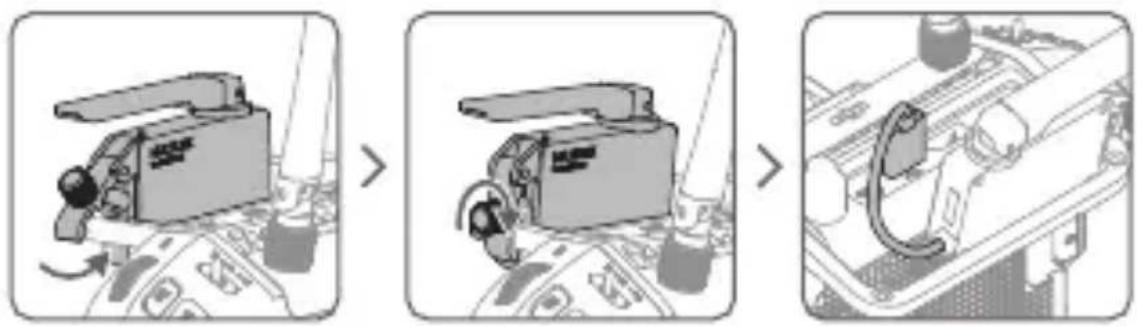

Multilink 可安装到 Inspire 2 普通遥控器与专业遥控器 Cendence，需要通过不同的安装孔来固定，安装步骤相似，下面以 Cendence 为例进行示意。

1. 安装 Multilink 锁紧扣到遥控器提手上，拧紧旋紧旋钮固定。
2. 连接 CAN 线到遥控器 CAN 口。

如果使用平板天线，则可以连到平板天线的 CAN 口，并确保平板天线已正确连接专业遥控器。

设置

请根据以下步骤分别设置各个 Multilink 模块为主机或者从机，从机分为云台手 / 助理 A/ 助理 B 三个机位。

设置主机

1. 开启遥控器并确保 Multilink 与遥控器连接正常。
2. 运行 DJI GO™ 4 App，进入遥控器设置界面，将该模块设置为主机。
3. 设置准入密码。

设置从机

1. 开启遥控器并确保 Multilink 与遥控器连接正常。
2. 运行 DJI GO 4 App，进入遥控器设置界面，将该模块设置为从机，同时可以查看到目前组网内三个从机位置被占用情况，选择所需要的机位再进行连接配对，此时指示灯为紫灯常亮。
3. 输入所选主机的准入密码。
4. 等待配对，成功之后指示灯变为绿灯常亮。此时遥控器信号图标会变为
5. 若已连接的某个从机位置想要切换到另一个位置，可以进入遥控器主从机设置中点击切换。

使用说明

1. 主机拥有云台控制权，相机控制，飞行和视觉等功能的控制权。
2. 云台手拥有云台控制权和相机控制权。
3. 助理A和助理B只有相机控制权（可以通过遥控器设置禁用相机控制权）。

- 升级只需要将 Multilink 连接上遥控器及 DJI GO 4 App，根据 DJI GO 4 App 的提示进行升级即可。

- Multilink 上的 CAN 口可以用于连接其它 DJI CAN 口的设备。

- 配合平板天线使用可发挥最大工作效益。

- 插拔 Multilink 都会伴随“嘀嘀”的提示音。

附录

规格参数

指标 参考值
工作频率 2400-2483.5MHz, 5725-5850MHz
发射功率(EIRP)	2.4GHz: FCC<25dBm, CE<20dBm, SRRC<20dBm5.8GHz: FCC<29dBm, CE<14dBm, SRRC<19dBm
无遮挡通信距离	150m(2.4GHz), 100m(5.8GHz)
输入 4.2-5.5V, 1A Max
最大延时(主机到从机 3)	7.5ms(5.8GHz)/11.1ms(2.4GHz)
最小延时(主机到从机 1)	2.5ms(5.8GHz)/3.7ms(2.4GHz)
工作环境温度 -20°至 40°C
CAN口扩展 DJI设备	跟焦器, Inspire 遥控器外接 GPS 模块,平板天线

状态指示灯

指示灯	描述
红灯常亮	主机状态下,未连接
紫灯常亮	从机状态下,未连接
绿灯常亮	已连接
白灯常亮	进入升级状态
蓝灯闪烁	通信状态错误
灯灭	当前遥控器版本不匹配/遥控器未初始化/硬件故障

免責聲明

感謝您購買 DJI™ 產品。本文所提及的內容關係到您的安全及合法權益與責任。使用本產品之前，請仔細閱讀本文以確保已對產品進行正確的設定。若未遵循及未按照本文的說明與警告來操作，可能會對您和周圍的人造成傷害，損壞本產品或其它鄰近的物品。本文件及本產品所有相關文件的最終解釋權歸大疆™創新 (DJI) 所有。如有更新，恕不另行通知。請前往 www.dji.com 官方網站以獲取最新的產品資訊。

一旦使用本產品，即視為您已經仔細閱讀免責聲明與警告，理解、認可和接受本聲明全部條款和內容。您承諾對使用本產品及可能帶來的後果負全部責任。您承諾僅出於正當目的使用本產品，並且同意本條款以及大疆創新 (DJI) 制定的任何相關條例、政策和指南。

大疆創新 (DJI) 對於直接或間接使用本產品而造成的損壞、傷害及任何法律責任概不負責。使用者應遵循包括但不限於本文提及的所有安全指南。

即使存在上述規定，消費者權益依然受當地法律法規所保障，並不受本免責聲明影響。

DJI 是深圳市大疆創新科技有限公司及其附屬公司的商標。本文出現的產品名稱、品牌等，均為其所屬公司的商標或註冊商標。本產品及手冊之版權為大疆創新所有。未經許可，不得以任何形式複製翻印。

產品說明

簡介

Multilink 可配合 INSPIRE™ 2 普通遙控器與專業遙控器 CENDENCE™ 使用，組成一主三從的多從機網路。多從機採用星形網路形式，以主機做為傳輸中樞，將各從機的指令再發到航拍機，各從機的影像訊號直接從航拍機天空端獲取。

特性

• 一主三從：主機 - 飛行控制者 (Pilot)，從機三個機位分別為從機 1 - 雲台手 (Gimbal Operator)、從機 2 - 助理 A (Assistant A) 和從機 3 - 助理 B (Assistant B)。
• 雲台控制權：主機與從機 1 可共享控制權，但必須進行搶奪，從機 2 和 3 沒有雲台控制權。
• 相機控制權：一主三從共享（不需要搶奪控制權）。
• 普通 / 專業遙控器通用：普通遙控器和專業遙控器 (Cendence) 都可以使用該模組，且兩者都可以設為主機或從機。

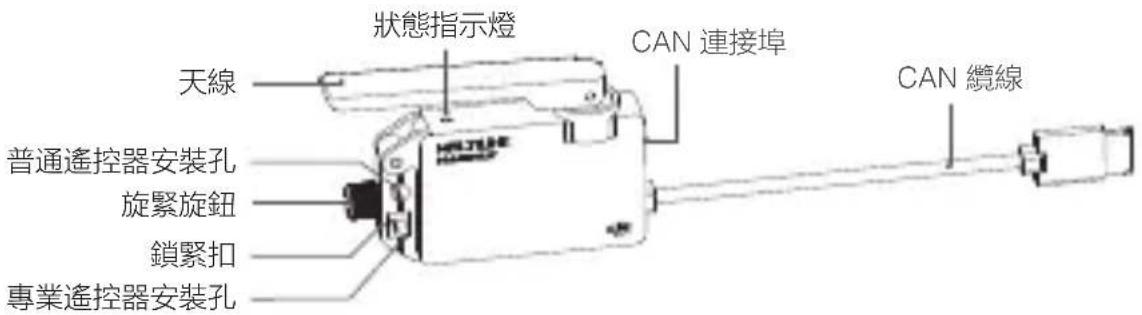

零組件說明

狀態指示燈 CAN 連接埠 天線 普通遙控器安裝孔 旋緊旋鈕 鎖緊扣 專業遙控器安裝孔 CAN 纜線

使用

安裝連線

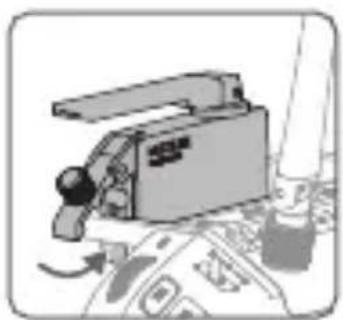

Multilink 可安裝到 Inspire 2 普通遙控器與專業遙控器 Cendence，需要透過不同的安裝孔來進行固定，安裝步驟相似，下面以 Cendence 為例進行示範。

1. 安裝 Multilink，將其鎖緊扣到遙控器把手上，擰緊旋緊旋鈕加以固定。
2. 連接 CAN 纜線到遙控器 CAN 連接埠。

如果使用平板天線，則可以連到平板天線的 CAN 連接埠，並確保平板天線已正確連接至專業遙控器。

設定

請根據以下步驟分別設定各個 Multilink 模組為主機或從機，從機分為雲台手 / 助理 A/ 助理 B 三個機位。

設定主機

1. 開啓遙控器並確保 Multilink 與遙控器正常連接。
2. 執行 DJI GO™ 4 App，進入遙控器設定介面，將該模組設定為主機。
3. 設定存取密碼。

設定從機

1. 開啓遙控器並確保 Multilink 與遙控器正常連接。
2. 執行 DJI GO 4 App，進入遙控器設定介面，將該模組設定為從機，同時可以查看目前組網內三個從機位置分配情況，選擇所需要的機位再進行連接配對，此時指示燈為恆亮紫燈。
3. 輸入所選主機的存取密碼。
4. 等待配對，成功之後指示燈變為恆亮綠燈。此時遙控器訊號圖示會變為
5. 若已連接的某個從機位置想要切換為另一個位置，可以進入遙控器主從機設定中點選切換。

使用說明

1. 主機擁有雲台控制權、相機控制、飛行和視覺等功能的控制權。
2. 雲台手擁有雲台控制權和相機控制權。
3. 助理 A 和助理 B 只有相機控制權（可以通過遙控器設定禁用相機控制權）。

• 若要升級，只需將 Multilink 連接上遙控器及 DJI GO 4 App，根據 DJI GO 4 App 的提示即可進行升級。
• Multilink 上的 CAN 連接埠可以用於連接其它 DJI CAN 連接埠的裝置。
• 配合平板天線使用可發揮最大工作效益。
• 插拔 Multilink 都會伴隨「嗶嗶」的提示音。

附錄

規格

指標 參考值
運作頻率 2400-2483.5MHz, 5725-5850MHz
發射功率(EIRP)	2.4 GHz: FCC<25dBm, CE<20dBm, SRRC<20dBm5.8 GHz: FCC<29dBm, CE<14dBm, SRRC<19dBm
無遮擋通訊距離 150m (2.4GHz), 100m (5.8GHz)
輸入 4.2-5.5V, 1A Max
最大縮時(主機到從機3) 7.5ms (5.8GHz)/11.1ms (2.4GHz)
最小縮時(主機到從機1) 2.5ms (5.8GHz)/3.7ms (2.4GHz)
操作溫度 -20°至40°C
CAN連接埠擴充DJI裝置	跟焦器, Inspire 遙控器外接 GPS 模組,平板天線

狀態指示燈

指示燈 說明
恆亮紅燈	處於主機狀態,未連接
恆亮紫燈	處於從機狀態,未連接
恆亮綠燈	已連接
恆亮白燈	進入升級狀態
閃爍藍燈	通訊狀態錯誤
燈號熄滅	目前的遙控器版本不相符/遙控器未初始化/硬體故障

第十二條 經型式認證合格之低功率射頻電機，非經許可，公司、商號或使用者均不得擅自變更頻率、加大功率或變更原設計之特性及功能。

第十四條 低功率射頻電機之使用不得影響飛航安全及干擾合法通信；經發現有干擾現象時，應改善至無干擾時方得繼續使用。前項合法通信，指依電信法規定作業之無線電通信。低功率射頻電機須忍受合法通信或工業、科學及醫療用電波輻射性電機設備之干擾。
