Producttype	Slimme acculader
Merk	DJI
Model	Phantom 4 Series - Battery Charging Hub
Accucompatibiliteit	DJI Phantom 4, Phantom 4 Pro, Phantom 4 Advanced
Aantal oplaadpoorten	4
Oplaadmodus	Opeenvolgend (één accu tegelijk)
Ingangsspanning	100-240 V wisselstroom, 50/60 Hz
Uitgangsspanning	17,4 V / 5 A (per accu)
Oplaadvermogen	Tot 100 W
Type ingangsconnector	Netsnoer (inbegrepen)
Afmetingen (L x B x H)	167 x 152 x 68 mm
Gewicht	460 g
Behuizingsmateriaal	Sterk ABS-kunststof
LED-indicatoren	Ja (laadstatus van elke accu)
Beveiligingsfuncties	Overbelasting, oververhitting, kortsluiting, diepe ontlading
Onderhoud en reiniging	Afnemen met een droge doek; geen oplosmiddelen gebruiken
Veiligheid	Alleen gebruiken met originele DJI-accu's; niet blootstellen aan water
Bedrijfstemperatuur	0 °C tot 40 °C
Onderdelen en repareerbaarheid	Neem contact op met DJI-ondersteuning; geen door de gebruiker te repareren onderdelen
Algemene informatie	Slimme acculader ontworpen voor de Phantom 4-serie
Inbegrepen accessoires	Lader, netsnoer, gebruiksaanwijzing
Garantie	1 jaar (volgens DJI-voorwaarden)

Veelgestelde vragen - Phantom 4 Series - Battery Charging Hub DJI

Hoeveel accu's kan ik tegelijkertijd opladen?

De DJI Phantom 4 Battery Charging Hub laadt de accu's één voor één opeenvolgend op, zelfs als u tot vier accu's tegelijk aansluit.

Welke accu's zijn compatibel met deze lader?

Deze lader is compatibel met accu's van de DJI Phantom 4-serie, inclusief de modellen Phantom 4, Phantom 4 Pro en Phantom 4 Advanced.

Hoe lang duurt het om een accu volledig op te laden?

De oplaadtijd is ongeveer 60 tot 70 minuten voor een standaard Phantom 4-accu (5870 mAh).

Kan ik een accu gebruiken terwijl de hub andere accu's oplaadt?

Nee, de hub staat niet toe dat u een accu gebruikt tijdens het opladen; het is uitsluitend ontworpen om op te laden wanneer accu's zijn geplaatst.

Heeft de lader een ontlaadfunctie?

Nee, de hub laadt alleen op. Gebruik voor ontladen of opslag de DJI slimme lader of de DJI Go-app.

Stopt de lader automatisch wanneer de accu vol is?

Ja, de hub detecteert volledige lading en schakelt over naar de volgende accu of schakelt automatisch uit.

Kan ik de lader in een 220 V-stopcontact steken?

Ja, de lader accepteert een ingang van 100-240 V en past zich automatisch aan de spanning van uw netwerk aan.

Wat te doen als een accu niet goed oplaadt?

Controleer de contacten en de staat van de accu. Als het probleem aanhoudt, neem dan contact op met de DJI-ondersteuning.

Wordt de hub heet tijdens het opladen?

Een lichte temperatuurstijging is normaal. Als de behuizing erg heet wordt, haal dan de stekker eruit en laat hem afkoelen.

Kan ik de hub vervoeren met geplaatste accu's?

Het wordt afgeraden om de hub te vervoeren met accu's erin. Verwijder altijd de accu's voor transport om kortsluiting te voorkomen.

GEBRUIKSAANWIJZING Phantom 4 Series - Battery Charging Hub DJI

Gebruiksaanwijzing 38

Manual do utilizador 42

Dank u voor uw aankoop van PHANTOM™ 4 Intelligent Flight Battery Charging Hub (hierna 'Product' genoemd). Lees deze disclaimer zorgvuldig door voordat u dit Product gaat gebruiken. Door dit Product te gebruiken, geeft u aan dat u instemt met deze disclaimer en geeft u aan dat u deze hebt gelezen. Gebruik dit Product in overeenstemming met de handleiding en besteed vooral aandacht aan de Waarschuwingen. SZ DJI Technology Co., Ltd. en haar dochterondernemingen aanvaarden geen enkele aansprakelijkheid voor schade of letsel die direct of indirect voortvloeit uit het onjuiste gebruik van dit Product. Onjuist gebruik omvat, maar is niet beperkt tot, het gebruik van niet-goedgekeurde laders, opladen van niet-goedgekeurde accu's, kortsluiten, oververhitten, het invoeren van vreemde materialen in het Product of het aanraken van de aansluitingen met de huid of met metaal. Raadpleeg de Veiligheidsvoorschriften en Disclaimer, Veiligheidsvoorschriften voor de Intelligent Flight Battery en de gebruikershandleiding voor toepasselijke informatie die niet hierin is opgenomen.

DJI ^TM is een handelsmerk van SZ DJI Technology Co., Ltd. (afgekort als 'DJI') en haar dochterondernemingen. Namen van producten, merken, enz., in deze handleiding zijn handelsmerken of gedeponeerde handelsmerken van hun respectieve eigenaren. Het copyright voor dit Product en deze handleiding rust bij DJI met alle rechten voorbehouden. Geen enkel onderdeel van dit Product of deze handleiding mag worden gereproduceerd in welke vorm dan ook zonder voorafgaande schriftelijke toestemming van DJI.

Deze disclaimer is geproduceerd in verschillende talen. In geval van tegenspraak tussen verschillende versies heeft de Chinese versie voorrang indien het product in kwestie is gekocht op het vasteland van China en heeft de Engelstalige versie voorrang indien het product in kwestie in een andere regio is gekocht.

Waarschuwingen

1. De Charging Hub is alleen compatibel met de Phantom 4 Battery Charger. Probeer de Charging Hub NIET met een andere acculader te gebruiken.
2. De Charging Hub is alleen compatibel met PH4-5350mAh-15.2V Intelligent Flight Batteries. Probeer de Charging Hub NIET met andere accumodellen te gebruiken.
3. Plaats de Charging Hub op een vlakke en stabiele ondergrond tijdens het gebruik. Zorg ervoor dat het apparaat goed geïsoleerd is om brandgevaar te voorkomen.
4. Probeer NIET de metalen klemmen van de Charging Hub aan te raken.
5. Reinig de metalen klemmen met een schone, droge doek als er een zichtbare ophoping van vuil is.

Inleiding

De Phantom 4 Intelligent Flight Battery Charging Hub is ontworpen voor gebruik met de Phantom 4 Intelligent Flight Battery. Bij gebruik in combinatie met de Phantom 4 Battery Charger, kunnen er maximaal drie Intelligent Flight Batteries worden opgeladen. De Intelligent Flight Batteries worden opgeladen in volgorde van hun vermogensniveaus, van hoog naar laag. Met de Storage Mode kan de Charging Hub de Phantom 4 Intelligent Flight Battery op 50% houden, wat ideaal is voor opslag.

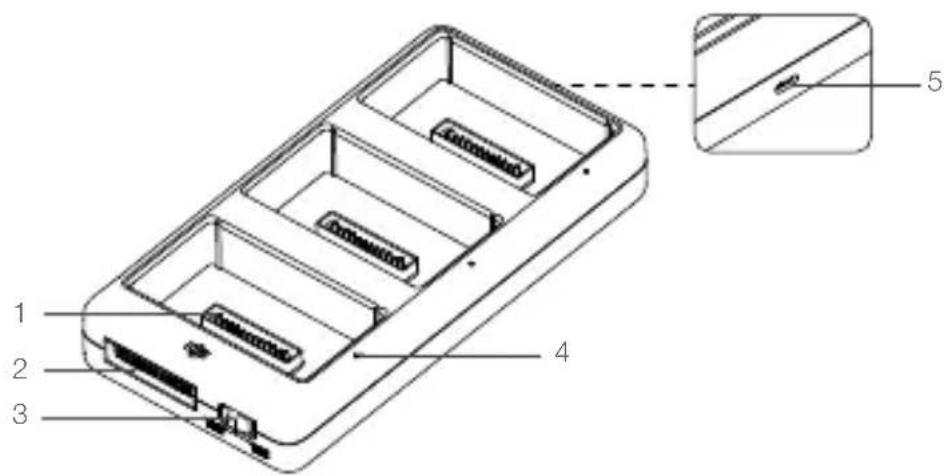

Overzicht

1. Laadpoort
2. Status-led
3. Voedingspoort
4. Poort voor firmware-update (Micro-USB-poort)
5. Modusschakelaar

F

De Charging Hub gebruiken

Volg de onderstaande instructies om de Charging Hub te gebruiken.

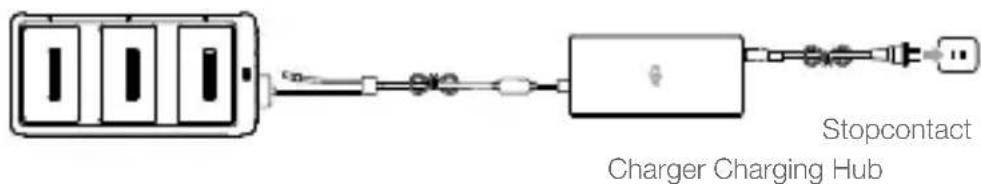

1. Aansluiten op een voedingsbron

Sluit de standaard Phantom 4 Battery Charger aan op een stopcontact (100-240V, 50/60Hz), sluit vervolgens de Charging Hub aan op de Phantom 4 Battery Charger.

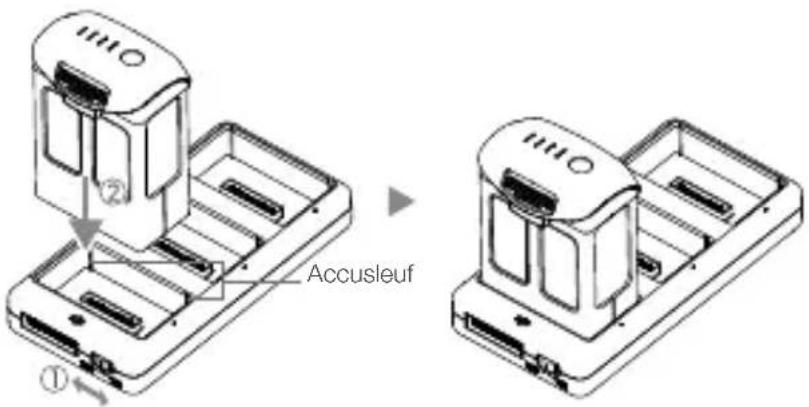

2. Accu's aansluiten

Zet de modusschakelaar op de Charging Hub tussen Charging Mode en Storage Mode.

Charging Mode:

Breng de groeven van de Intelligent Flight Battery in lijn met de accusleuven om de accu te plaatsen en begin met opladen. De Intelligent Flight Battery met het hoogste vermogensniveau zal als eerste worden opgeladen. Andere accu's worden opgeladen in volgorde van hun vermogensniveau.

Als de statusindicator-led van de Charging Hub groen brandt en de led-lampjes op de Intelligent Flight Battery uit gaan, is het opladen voltooid en kan de Intelligent Flight Battery worden losgekoppeld van de Charging Hub.

Storage Mode:

De Charging Hub zal de accu's met meer dan 50% ontladen om de lading te verminderen tot 50%. Ondertussen worden accu's met een lading van minder dan 50% opgeladen tot 50%.

Raadpleeg 'Beschrijving van statusindicator-led' voor meer informatie over de betekenis van de verschillende knipperpatronen van de statusindicator-led.

Z

• Zorg ervoor dat de groeven van de Intelligent Flight Battery parallel lopen met de accusleuven. De statusindicator-led brandt continu geel als de accu correct is geplaatst.
• Wanneer alle accu's een lading hebben van meer dan 50%, kunt u in de Storage Mode de Intelligent Flight Batteries aanzetten om ze te ontladen zonder dat u een voedingsbron hoeft aan te sluiten.

Beschrijving van statusindicator-led

Statusindicator-led Beschrijving

Oplaadmodus

Y — Continu geel In de wachtrij voor opladen

G …… Knipperend groen Bezig met opladen

G — Continu groen Volledig opgeladen

— Continu rood Geen batterij gedetecteerd

B R R ..... Allemaal knipperend rood Voedingsfout, controleer de verbinding met de acculader

Opslagmodus

— Continu geel Klaar om op te laden of te ontladen

B. …… Knipperend blauw Bezig met opladen of ontladen

B — Continu blauw Het vermogensniveau van de accu is 50%

R — Continu rood Geen batterij gedetecteerd

R R R ..... Allemaal knipperend rood Voedingsfout, controleer de verbinding met de acculader

De firmware bijwerken

DJI geeft firmware-updates vrij zodra ze beschikbaar zijn. Raadpleeg de officiële DJI-website en volg de onderstaande instructies om de firmware bij te werken.

1. Download het nieuwste firmware-updateprogramma van de officiële DJI-website. (http://www.dji.com/product/phantom-4/info#downloads)

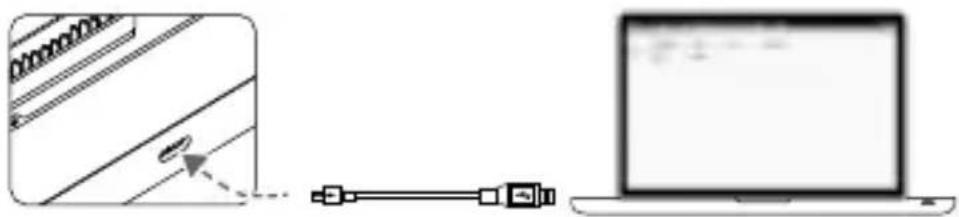

2. Zet de Charging Hub aan en sluit deze vervolgens aan op een computer met een micro-USB-kabel.

1. Voer het firmware-updateprogramma uit. Druk op de knop Update en wacht tot het proces is voltooid.
2. De Charging Hub start automatisch opnieuw op zodra de update is voltooid.
3. Herhaal deze procedure als de firmware-update om welke reden dan ook mislukt.

Specificaties

Model	PHANTOM 4 CHARGING HUB
Compatibele acculader	Phantom 4 Charger (PH4C100)
Compatibel accumodel	PH4-5350mAh-15.2V
Bedrijfstemperatuur	Bedrijfstemperatuur 5° tot 40 °C (41° tot 104 °F)
Bedrijfsspanning	17,5 V
Gewicht	162 g
