Producttype	Afstandsbediening voor scherpstelsysteem
Merk	DJI
Model	Focus Handwheel 2
Afmetingen	150 x 100 x 80 mm
Gewicht	300 g
Voeding	Ingebouwde oplaadbare lithium-ionbatterij
Batterijduur	5 uur
Bereik	100 m (via Bluetooth)
Hoofdfuncties	Afstandsbediening van scherpstelling, touch wheel, opnameknop
Compatibiliteit	DJI RS 2, RS 3, RS 3 Pro, RS 4
Connectiviteit	Bluetooth 5.0
Onderhoud en reiniging	Afvegen met een zachte, droge doek
Veiligheid	Niet blootstellen aan water of extreme temperaturen
Reserveonderdelen en repareerbaarheid	Reserveonderdelen verkrijgbaar bij DJI
Garantie	1 jaar (afhankelijk van verkoper)

Veelgestelde vragen - Focus Handwheel 2 DJI

Met welke DJI-gimbals is de Focus Handwheel 2 compatibel?

Het is compatibel met de DJI RS 2, RS 3, RS 3 Pro en RS 4 gimbals. Controleer de compatibiliteit op de DJI-website.

Hoe koppel ik de Focus Handwheel 2 aan mijn gimbal?

Schakel Bluetooth in op de gimbal en druk vervolgens op de koppelknop van de Focus Handwheel 2. Volg de instructies in de DJI Ronin-app.

Wat is de batterijduur van de Focus Handwheel 2?

De batterijduur is ongeveer 5 uur bij continu gebruik. Volledig opladen duurt ongeveer 2 uur via de USB-C-poort.

Kan ik de Focus Handwheel 2 met een smartphone gebruiken?

Nee, de Focus Handwheel 2 is ontworpen om uitsluitend te werken met compatibele DJI-gimbals, niet direct met een smartphone.

Waar dient de knop op de Focus Handwheel 2 voor?

De knop wordt gebruikt om de video-opname op de op de gimbal gemonteerde camera te starten/stoppen.

Hoe werk ik de firmware van de Focus Handwheel 2 bij?

Gebruik de DJI Ronin-app of DJI Assistant 2 om updates te controleren en te installeren via Bluetooth of USB.

Wat betekent de LED-indicator op de Focus Handwheel 2?

Continu blauw: verbonden; knipperend blauw: koppelen bezig; rood: batterij bijna leeg.

Kan de Focus Handwheel 2 worden gebruikt in de automatische volgmodus?

Nee, hij bestuurt alleen handmatige scherpstelling en de ontspanknop. Automatisch volgen moet op de gimbal worden geactiveerd.

Hoe stel ik de gevoeligheid van het wiel van de Focus Handwheel 2 in?

De gevoeligheid wordt ingesteld via de DJI Ronin-app in de instellingen van het wiel.

Wat is de garantie van de Focus Handwheel 2?

De standaardgarantie is 1 jaar vanaf de aankoopdatum. Neem contact op met uw verkoper of DJI voor meer informatie.

GEBRUIKSAANWIJZING Focus Handwheel 2 DJI

NL Gebruiksaanwijzing 58

PT Manual do utilizador 64

Disclaimer en waarschuwing

Gefeliciteerd met de aankoop van je nieuwe DJI™-product. De informatie in dit document betreft je veiligheid en je wettelijke rechten en plichten. Lees dit hele document zorgvuldig door om ervoor te zorgen dat je de juiste configuratie toepast vóór het gebruik. Het niet lezen en opvolgen van de instructies en waarschuwingen in dit document kan leiden tot ernstig letsel bij jezelf of anderen, tot schade aan het DJI-product of schade aan andere objecten in de omgeving. Dit document en alle overige documentatie zijn onderhevig aan veranderingen naar goeddunken van DJI. Surf voor up-to-date productinformatie naar http://www.dji.com en klik op de productpagina van dit product.

Door dit product te gebruiken geef je aan dat je deze disclaimer en waarschuwing zorgvuldig hebt gelezen en dat je begrijpt en ermee akkoord gaat dat je je moet houden aan de hierin gestelde voorwaarden en bepalingen. Je gaat ermee akkoord dat je verantwoordelijk bent voor je eigen gedrag tijdens het gebruik van dit product, en voor de mogelijke gevolgen daarvan. Je gaat ermee akkoord om dit product uitsluitend voor gepaste doeleinden te gebruiken en in overeenstemming met alle toepasselijke wetten, regels en voorschriften, en alle voorwaarden, voorzorgsmaatregelen, gewoonten, beleidsregels en richtlijnen die DJI heeft opgesteld en beschikbaar heeft gesteld.

DJI aanvaardt geen aansprakelijkheid voor schade, letsel of enige wettelijke verantwoordelijkheid die direct of indirect voortkomt uit het gebruik van dit product. De gebruiker neemt veilig en legaal gebruik in acht, inclusief, maar niet beperkt tot wat in dit document uiteen is gezet.

DJI is een handelsmerk van SZ DJI TECHNOLOGY CO., LTD. (Afgekort als "DJI") en haar dochterondernemingen. Namen van producten, merken, enz. in dit document zijn handelsmerken of gedeponeerde handelsmerken van hun respectieve eigenaren.

Inleiding

Met het DJI Focus handwiel 2 kunnen gebruikers het diafragma, de zoomfunctie en scherpstelling op de INSPIRE™ 2 en de OSMO™ Pro/RAW-camera's nauwkeurig en eenvoudig instellen.

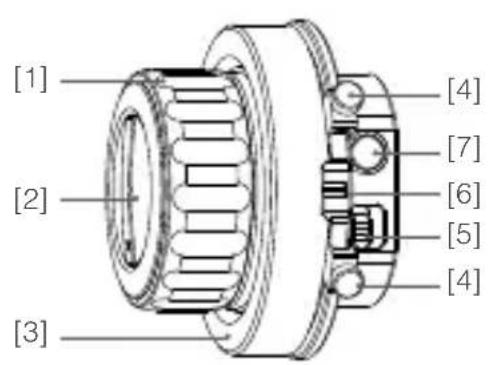

[2] Stijfheidsregeling Stelt de stijfheid van het scherpstelwiel af.

[3] Markeerring Voorziet in een markeerschaal.

[4] Begrenzingsschroeven Begrenzingsschroeven begrenzen het draaibereik van het scherpstelwiel.

[5] Aan/uit-schakelaar Bedien de aan/uit-schakelaar om het Focus handwiel 2 in of uit te schakelen.

[6] Status-LED/backlight Geeft de communicatiestatus weer en zorgt ervoor dat de markeringsring van achteren wordt verlicht.

[7] LENS-knop Opent instellingen voor lensbeweging en omschakelen tussen scherpstelling, het diafragma en de zoomfunctie, afhankelijk van de compatibiliteit van de lens.

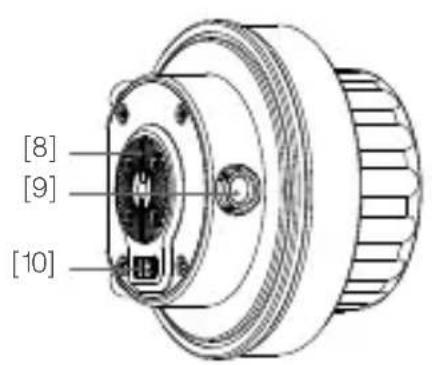

[8] DJI rozetbevestiging Wordt gebruikt voor het monteren en vastzetten van het Focus handwiel 2.

[9] Communicatiepoort Maakt verbinding met de Osmo Pro/RAW.

[10] Pogo-pen Voor aansluiting op de houder voor de afstandsbediening op het Focus handwiel 2 op de Inspire 2 voor voeding en communicatie. Zorg dat de Pogo-pen schoon is en in een goede staat verkeert. Zorg dat de Pogo-pen geen kortsluiting maakt.

Installatie

Montage op de afstandsbediening van de Inspire 2

1. Bevestig het Focus handwiel 2 op de houder voor de afstandsbediening die op de afstandsbediening van de Inspire 2 is gemonteerd (ga naar de officiële DJI Online Store voor meer informatie over de houder voor de afstandsbediening van het DJI Focus handwiel 2).
2. Sluit de kabel op de houder aan op de afstandsbediening van de Inspire 2 om het Focus handwiel 2 van voeding te voorzien.

Het DJI Focus handwiel 2 is alleen compatibel met de Inspire 2. De Inspire 1-serie wordt niet ondersteund.

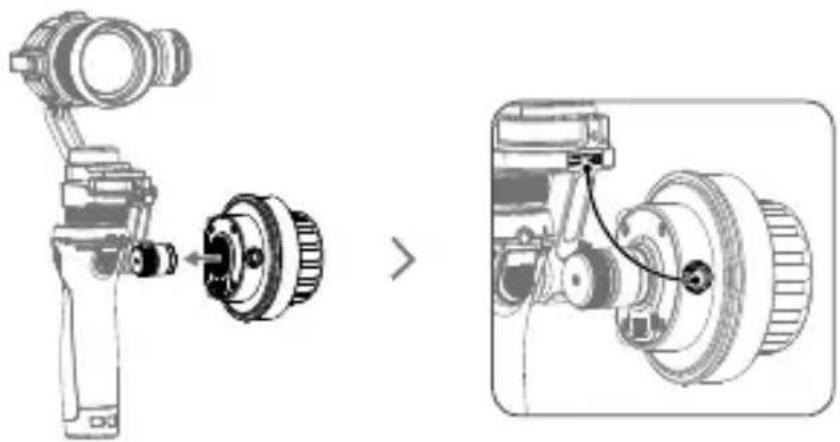

Montage op de Osmo Pro/RAW

1. Bevestig het Focus handwiel 2 zoals afgebeeld op de Osmo Pro/RAW en haal de schroef aan.
2. Gebruik de speciale communicatiekabel Focus handwiel 2 - Osmo Pro/RAW (niet meegeleverd, ga naar de officiële DJI Online Store voor meer informatie) om de communicatiepoort van het Focus handwiel 2 aan te sluiten op de Osmo Pro/RAW. Zorg dat de kabel juist is georiënteerd voordat je de kabeluiteinden in de poorten plaatst.

De rozetmontage op het DJI handwiel 2 is er in twee montageafmetingen: 1/4" en 3/8". Als je het handwiel 2 op andere apparaten met een 3/8"-poort monteert, verwijder dan de bout in de rozetmontage zoals afgebeeld.

Beschrijvingen van status-LED

De status-LED geeft de communicatiestatus aan nadat het Focus handwiel 2 is ingeschakeld. Raadpleeg de onderstaande tabel voor meer informatie over de knipperpatronen.

Knipperpatronen Beschrijving

Knippert snel Upgrade mislukt.

Knippert langzaam Geen apparaat gevonden.

Brandt continu Werkt naar behoren.

Instellingen

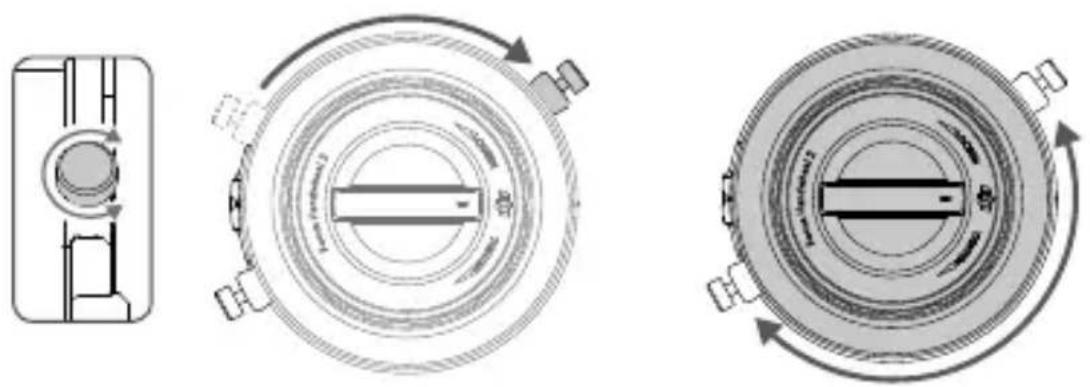

De twee afstelbare begrenzingsschroeven rondom het scherpstelwiel kunnen worden gebruikt om het draaibereik fysiek te begrenzen.

1. Draai de begrenzingsschroeven los, schuif ze in de gewenste stand en draai ze vast.
2. Het draaibereik van het scherpstelwiel is nu beperkt tot de afstand tussen de twee begrenzingsschroeven.

De stijfheid aanpassen

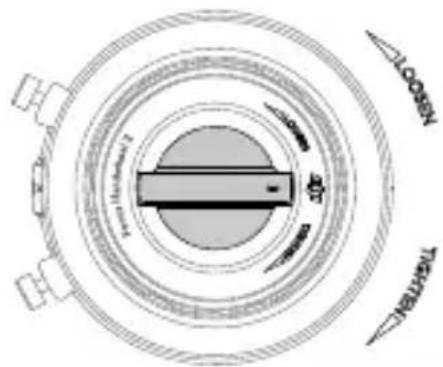

Draai aan de regelknop in het midden terwijl je het scherpstelwiel vasthoudt om de stijfheid van het wiel aan te passen. Stel het handwiel voor scherpstelling af totdat het stijfheids- of losheidsniveau naar wens is.

De draairichting van het Focus handwiel kan met de DJI GO ^TM /DJI GO 4-app worden omgekeerd.

Z

Instellingen draaibereik

De instellingen voor het draaibereik zijn alleen beschikbaar in de besturingsmodus scherpstelling.

1. Draai het scherpstelwiel naar het gewenste bovenste begrenzingspunt en druk eenmaal op de LENS-knop.
2. Draai het scherpstelwiel naar het gewenste onderste begrenzingspunt en druk eenmaal op de LENS-knop. Als het scherpstelwiel nu helemaal rond wordt gedraaid, draait de lens tussen de twee begrenzingspunten.
3. Druk nogmaals op de LENS-knop om te resetten.

Besturingsmodus wisselen

1. Houd de LENS-knop ingedrukt om te wisselen tussen scherpstelling, het diafragma en de zoomfunctie.
2. Besturing van de scherpstelling, het diafragma of de zoomfunctie kan worden geschakeld in de DJI GO/DJI GO 4-app.

Kalibratie

Kalibreer het handwiel voor scherpstelling alleen als je voelt dat de lensregeling niet optimaal is.

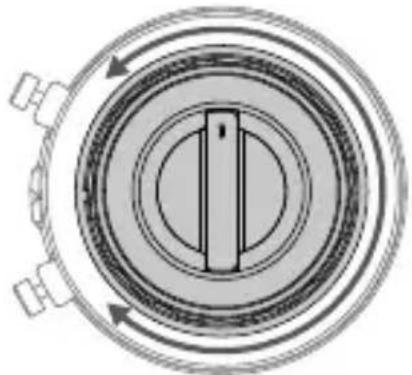

Kalibreren: Draai het Focus handwiel binnen de eerste vijf seconden na inschakeling viermaal helemaal links- en rechtsom binnen het volledige draaibereik.

Het Focus handwiel 2 kan worden geügraded met behulp van de afstandsbediening Inspire 2 en de Osmo Pro/RAW. Raadpleeg de gebruikershandleiding van de Inspire 2 of de upgradehandleiding van de Osmo Pro/RAW voor meer informatie.

Specifications

Model FH02

Gewicht 340 g

Afmetingen 86 (diameter)×68 (hoogte) mm

Bedrijfstemperatuur -20 °C tot 55 °C (-4 °F tot 131 °F)

Bedrijfsspanning 5V-12V

Bedrijfsstroom 0,03 A - 0,072 A

Voeding 0,36 W

Deze inhoud is aan verandering onderhevig.

Download de nieuwste versie op

EU-verklaring van overeenstemming

SZ DJI TECHNOLOGY CO., LTD. verklaart hierbij dat dit apparaat voldoet aan de essentiële vereisten en andere relevante bepalingen van Richtlijn EMC.

De EU-verklaring van overeenstemming is online beschikbaar op www.dji.com/euro-compliance
