製品タイプ	フォーカスシステム用リモコン
ブランド	DJI
モデル	フォーカスハンドホイール2
寸法	150 x 100 x 80 mm
重量	300 g
電源	内蔵リチウムイオン充電池
バッテリー駆動時間	5時間
通信範囲	100 m（Bluetooth経由）
主な機能	フォーカスの遠隔操作、タッチホイール、録画ボタン
互換性	DJI RS 2、RS 3、RS 3 Pro、RS 4
接続方式	Bluetooth 5.0
お手入れと清掃	柔らかい乾いた布で拭いてください
安全性	水や極端な温度にさらさないでください
交換部品と修理可能性	DJIから交換部品が入手可能
保証	1年間（販売店による）

よくある質問 - Focus Handwheel 2 DJI

Focus Handwheel 2はどのDJIジンバルに対応していますか？

DJI RS 2、RS 3、RS 3 Pro、RS 4のジンバルに対応しています。互換性はDJIのウェブサイトでご確認ください。

Focus Handwheel 2をジンバルにペアリングするにはどうすればよいですか？

ジンバルでBluetoothを有効にし、Focus Handwheel 2のペアリングボタンを押します。DJI Roninアプリの指示に従ってください。

Focus Handwheel 2のバッテリー駆動時間はどのくらいですか？

連続使用で約5時間です。フル充電にはUSB-Cポート経由で約2時間かかります。

Focus Handwheel 2をスマートフォンで使用できますか？

いいえ、Focus Handwheel 2は対応するDJIジンバル専用に設計されており、スマートフォンに直接接続することはできません。

Focus Handwheel 2のボタンの用途は何ですか？

ボタンはジンバルに搭載されたカメラのビデオ録画の開始/停止に使用します。

Focus Handwheel 2のファームウェアを更新するにはどうすればよいですか？

DJI RoninアプリまたはDJI Assistant 2を使用して、BluetoothまたはUSB経由でアップデートを確認しインストールしてください。

Focus Handwheel 2のLEDインジケーターの意味は何ですか？

青LED点灯：接続済み；青LED点滅：ペアリング中；赤LED：バッテリー残量低下。

Focus Handwheel 2は自動追跡モードで使用できますか？

いいえ、それは手動フォーカスとシャッターのみを制御します。自動追跡はジンバル側で有効にする必要があります。

Focus Handwheel 2のホイールの感度を調整するにはどうすればよいですか？

感度はDJI Roninアプリのホイール設定で調整できます。

Focus Handwheel 2の保証期間はどのくらいですか？

標準保証は購入日から1年間です。詳細については販売店またはDJIにお問い合わせください。

使用説明書 Focus Handwheel 2 DJI

DJI™ の新製品をご購入いただきましてありがとうございます。本書では、ユーザーの安全と法的権利と責任に関する情報を取り扱っています。ご使用の前に、この文書のすべての内容をよくお読み頂き、確実に適切な設定ができるようにしてください。本書を読んでその指示や警告に従っていただかない場合、ご自身や他人が重傷を負ったり、DJI 製品が損傷したり、付近にある他のものを損傷する恐れがあります。この文書およびその他すべての付属書は、DJI 独自の裁量で変更されることがあります。最新の製品情報については、http://www.dji.com にアクセスして、本製品に対応する製品ページをクリックしてご覧ください。

本製品を使用することにより、本書の免責事項および警告をよく読み、記載されている条件を理解し、順守することに同意したとみなされます。本製品の使用中の行動とこれに伴う結果には、ユーザーが全面的に責任を負うことに同意するものとします。適用されるすべての法、規則および規制を順守して本製品を使用するとともに、DJIがこれまでに提供し、今後提供する資料の全条件、安全上の注意、使用方法、方針およびガイドラインに従うことに同意するものとします。

本製品の使用により直接または間接的に発生する損害、傷害に対して、DJIは一切責任を負いません。ユーザーは、この文書の規定をはじめとする（ただしこれに限定しない）、安全で合法的な使用方法を順守するものとします。

DJI は、SZ DJI TECHNOLOGY CO., LTD. (略して「DJI」) およびその関連会社の商標です。本書に記載されている製品、ブランドなどの名称は、その所有者である各社の商標または登録商標です。

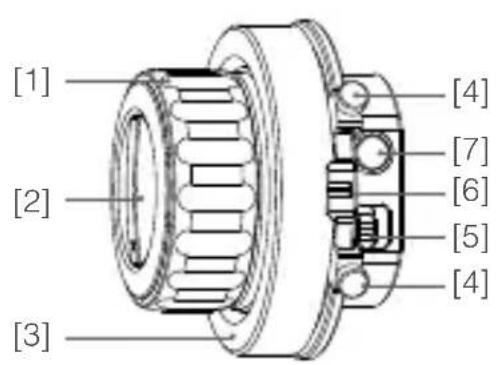

はじめに

DJI Focus Handwheel 2 を INSPIRE™ 2 や OSMO™ Pro/RAW のカメラに装着することで、絞りやフォーカス、ズームを正確かつ便利に調整できます。

フォーカスハンドホイールの固さを調整します。

[3] マーカーリング

目盛りを表示します。

[4] ハードストップネジ

ハードストップネジを調整してフォーカスハンドホイールの移動範囲を制限します。

[5] 電源スイッチ

電源スイッチを切り替えることで、Focus Handwheel 2 の電源をオン／オフします。

[6] ステータス LED / バックライト

通信ステータスを示し、マーカーリングを後方から照らします。

[7] LENS ボタン

レンズの互換性に応じて、レンズの稼動範囲を設定したり、フォーカス調整、絞り調整、ズーム調整の切り替えをするために使用します。

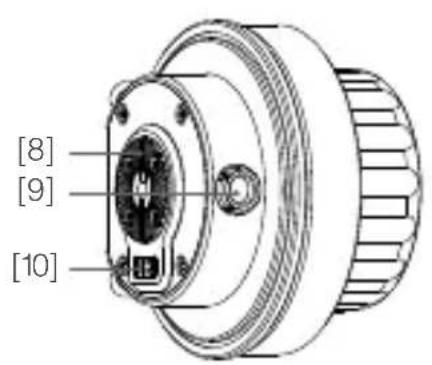

[8] DJI ロ ゼ ッ ト マ ウ ント

Focus Handwheel 2 の取り付けおよび固定に使用します。

[9] 通信ポート

Osmo Pro/RAW との通信ポート。

[10] ポゴピン

電源および通信を確保するため、Inspire 2 DJI Focus Handwheel 2 の送信機スタンドを接続します。ポゴピンは必ず、きれいで良好な状態で使用してください。また、ポゴピンを短絡させないでください。

取り付け

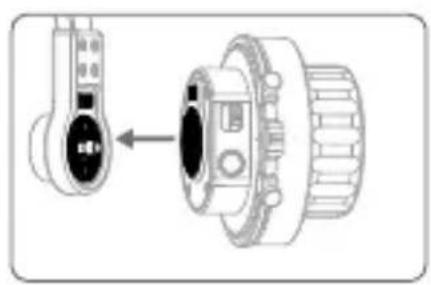

Inspire 2 送信機への取り付け

1. Inspire 2 送信機に付けられた送信機スタンドに、Focus Handwheel 2 を取り付けます (DJI Focus Handwheel 2- 送信機スタンドの詳細については、DJI 公式オンラインストアをご覧ください)。

2. Focus Handwheel 2 の電源を確保するため、スタンドのケーブルを Inspire 2 送信機に接続します。

DJI Focus Handwheel 2 は Inspire 2 とのみ互換性があります。Inspire 1 シリーズはサポートして おりません。

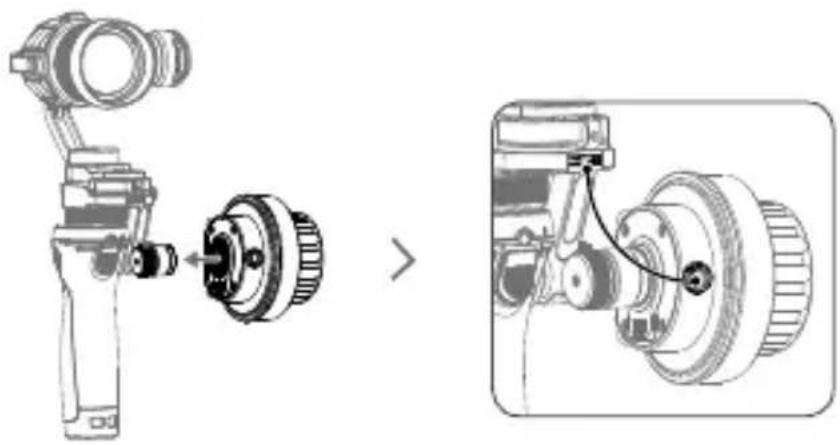

Osmo Pro/RAW への取り付け

1. 図のように Osmo Pro/RAW に Focus Handwheel 2 を取り付け、ネジで締め付けます。
2. 電源および通信を確保するため、Focus Handwheel 2 の通信ポートを Osmo Pro/RAW に接続します。接続には、専用 Focus Handwheel 2-Osmo Pro/RAW 通信ケーブル（付属していません。詳細については公式 DJI オンラインストアをご覧ください）を使用します。ポートに接続する前に、ケーブルの向きが正しいことを確認します。

DJI Handwheel 2 のロゼットマウントは、1/4"と3/8"での取り付けが可能です。Handwheel 2 をその他のデバイスに取り付けるのに、3/8"ポートを使用する場合、図のようにロゼットマウントの中のネジを取り外します。

ステータス LED は、Focus Handwheel 2 の電源がオンになった後の通信ステータスを表示します。点滅パターンの詳細については次の表を参照してください。

点滅パターン 説明

すばやく点滅 アップグレ ードに 失 敗しました

ゆっくり点滅デバイスが検出されませんでした

点灯 正常に動作しています

設定

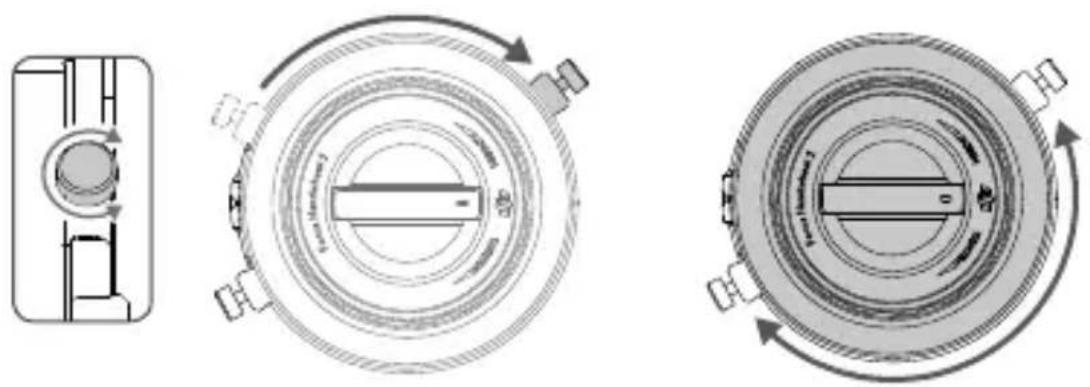

稼動範囲の設定

フォーカスハンドホイールの周囲にある 2つの調整可能なハードストップネジを使用して、稼動範囲を物理的に制限できます。

1. ハードストップネジを緩め、適切な位置にスライドして締め付けます。
2. これでフォーカスハンドホイールの稼動範囲は2つのハードストップネジ間の範囲に制限されます。

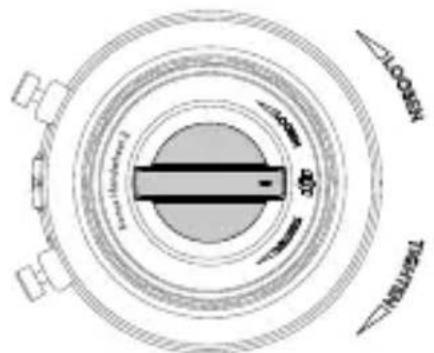

フォーカスハンドホイールを押さえながら、中央にある固さ調整ノブを回してハンドルの固さを調整します。ちょうどよい固さ、緩さになるまでフォーカスハンドホイールを調整します。

フォーカスハンドホイールの回転方向は、DJI GODJI GO 4 アプリで逆にすることができます。

稼動範囲の設定

稼動範囲の設定は、フォーカス調整モードでのみ行えます。

1. フォーカスハンドホイールを希望の上限稼動位置まで回し、レンズボタンを1度押します。
2. フォーカスハンドホイールを希望の下限稼動位置まで回し、レンズボタンを1度押します。フォーカスハンドホイールをフルに回してみてください。2つの稼動限度位置の間でのみレンズが回ることが分かります。
3. 再度レンズボタンを押すと解除されます。

調整切替モード

1. レンズボタンを長押しして、フォーカス調整、絞り調整、ズーム調整を切り替えます。
2. フォーカス調整、絞り調整、ズーム調整は、DJI GO/DJI GO 4 アプリで切り替えられます。

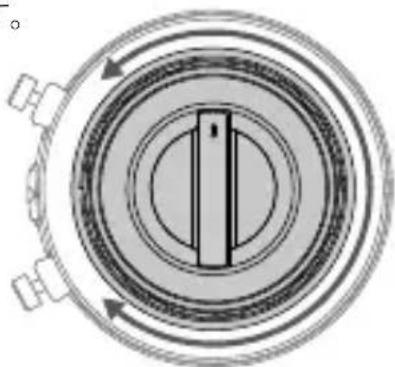

キャリブレ ー ション

レンズの制御が最適でないと感じるときのみ、フォーカスハンドホイールをキャリブレーションします。

キャリブレーション方法:電源投入直後の5秒以内に、フォーカスハンドホイールを稼動範囲いっぱいに左右に4回回転させます。

Focus Handwheel 2 は、Inspire 2 送信機と Osmo Pro/RAW を使用してアップグレードすることができます。詳細については、Inspire 2 のユーザーマニュアルまたは Osmo Pro/RAW アップグレードガイドを参照してください。

仕様

モデル FH02
重量 340g
寸法	86(直径)×68(高さ)mm
動作環境温度 -20~55°C
動作電圧 5~12V
動作電流 0.03~0.072A
電源 0.36W

本内容は変更されることがあります。
