Tipo de produto	Estabilizador de câmera de 3 eixos
Marca	DJI
Modelo	RS 5
Eixos de estabilização	3 eixos (panorâmica, inclinação, rotação)
Carga útil máxima	4,5 kg
Dimensões (dobrado)	270 x 200 x 100 mm
Peso (sem acessórios)	1,9 kg
Alimentação	Bateria de lítio recarregável (3.000 mAh)
Autonomia	Até 12 horas
Ecrã	Tela OLED de 1,8 polegadas
Controle	Joystick, gatilho e botão de gravação
Conectividade	Bluetooth 5.0, USB-C, porta RSA
Funções principais	Estabilização ativa, timelapse, panorâmica, seguimento inteligente
Compatibilidade	Câmeras DSLR e mirrorless até 4,5 kg
Aplicativo	DJI Ronin
Atualização de firmware	Via aplicativo DJI Ronin com Bluetooth
Manutenção	Limpe com pano seco; evite poeira e umidade
Segurança	Não desmonte; use acessórios originais
Peças sobressalentes	Placas de montagem, cabos USB-C, baterias sobressalentes
Faixa de temperatura	-10 °C a 45 °C
Informações gerais	Inclui base de montagem, cabo USB-C e manual do utilizador

Perguntas frequentes - RS 5 DJI

O que é o DJI RS 5?

O DJI RS 5 é um estabilizador de câmera de 3 eixos que mantém a sua câmera estável para vídeos e fotos. Ele suporta câmeras DSLR e mirrorless até 4,5 kg, garantindo movimento fluido.

Como carregar a bateria do DJI RS 5?

Use o cabo USB-C fornecido para ligar a um carregador compatível. A carga completa leva cerca de 2 horas e a bateria dura até 12 horas.

Como fazer o balanceamento da câmera no RS 5?

Monte a câmera na placa, ajuste os eixos de panorâmica, inclinação e rotação até a câmera ficar equilibrada. O aplicativo DJI Ronin oferece um guia passo a passo.

Como atualizar o firmware do RS 5?

Conecte o estabilizador ao aplicativo DJI Ronin via Bluetooth e navegue até a seção de firmware para verificar e instalar atualizações.

Qual é a carga útil máxima do RS 5?

O RS 5 suporta até 4,5 kg de equipamento, incluindo câmera e lente. Isso cobre a maioria das câmeras profissionais.

O RS 5 é à prova d'água?

Não, o RS 5 não é à prova d'água. Use-o em ambientes secos e evite exposição à chuva ou umidade para proteger os componentes eletrônicos.

Como limpar o estabilizador corretamente?

Use um pano seco e macio para remover poeira e sujeira. Evite produtos químicos ou líquidos que possam danificar as partes eletrônicas.

O que fazer se o RS 5 não ligar?

Verifique o nível da bateria e conecte o cabo USB-C a uma fonte de energia. Se ainda assim não ligar, tente reiniciar segurando o botão de energia por 10 segundos ou contate o suporte DJI.

Quais modos de gravação o RS 5 oferece?

O RS 5 possui modos como Seguir, Panorâmica, Timelapse, Sport e Modo de bloqueio, acessíveis pelo botão M ou pelo aplicativo.

O que vem na caixa do DJI RS 5?

A embalagem inclui o estabilizador RS 5, uma placa de montagem, um cabo USB-C, um tripé e o manual do utilizador em português.

MANUAL DE UTILIZADOR RS 5 DJI

Este documento está protegido com direitos de autor pela DJI, com todos os direitos reservados. Salvo autorização em contrário da DJI, não é elegível para utilizar ou permitir que outros utilizem o documento ou qualquer parte do mesmo através da respetiva reprodução, transferência ou venda. Consulte este documento e o seu conteúdo apenas como instruções para operar os produtos DJI. O documento não deve ser utilizado para outros fins.

Em caso de divergência entre as diferentes versões, a versão em inglês deverá prevalecer.

Q Pesquisar por palavras-chave

Pesquise palavras-chave, como "bateria" e "instalar" para localizar um tópico. Se estiver a utilizar o Adobe Acrobat Reader para ler este documento, prima Ctrl+F no Windows ou Comando+F no Mac para iniciar uma pesquisa.

Navegar até um tópico

Veja uma lista completa de tópicos no índice. Clique num tópico para navegar até essa secção.

Imprimir este documento

Este documento suporta impressão em alta resolução.

Ler antes da utilização

A DJI™ fornece-lhe tutoriais em vídeo e os seguintes documentos:

1. Diretrizes de segurança
2. Guía de início rápido
3. Manual do utilizador

Recomenda-se que veja todos os tutoriais em vídeo e leia as Diretrizes de segurança antes da primeira utilização. Certifique-se de que lê o Guia de início rápido antes da primeira utilização e consulte o presente Manual do utilizador para obter mais informações.

Índice

Ler antes da utilização 3

1 Visão geral 6

2 Utilizar pela primeira vez 7

2.1 A carregar 7
2.2 Anexar o punho/tripé expansível 7
2.3 Montar câmara 8
Câmaras e lentes suportadas 8
Preparação 8
Fixar a placa de liberação rápida superior 9
Disparo horizontal 9
Captação vertical 10

2.4 Equilibrar 12
Antes de equilibrar 12
Passos para equilibrar 12

2.5 Ativação 12

2.6 Atualização de firmware 13

2.7 Ligar uma câmara 13

2.8 Calibração automática 14

3 Funcionamento 15

3.1 Botões 15
3.2 Portas 17
3.3 Ecrã tátil 18
Início 18
Deslizar para baixo – Centro de controlo 20
Deslizar para cima - Definições da suspensão cardã 21
Deslizar para a esquerda - Ecrã de criação 21
Deslizar para a direita - ActiveTrack 22

3.4 Modos de seguimento da suspensão cardã 22

3.5 Modos de operação da suspensão cardã 24

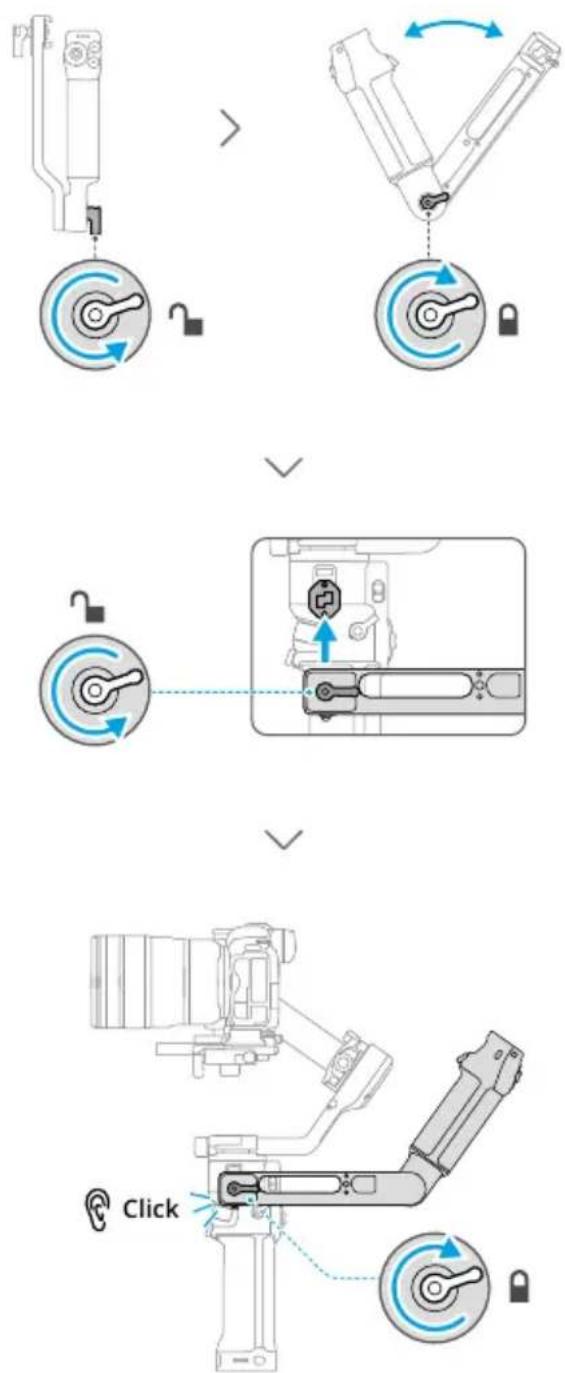

3.6 Punho tipo pasta eletrónico 26

3.7 Definições da aplicação Ronin 27

3.8 Módulo de monitorização inteligente melhorado 27

Visão geral 27

Instalação 28 Definições do ActiveTrack 29

Seguir e capturar 29

Controlo através de botões e joystick 30

Controlo via ecrã tátil 32

Atualização de firmware 33

4 Pega/Bateria integrada 34

4.1 Diretrizes de segurança 34

5 Apêndice 38

5.1 Manutenção 38

5.2 Especificações 38

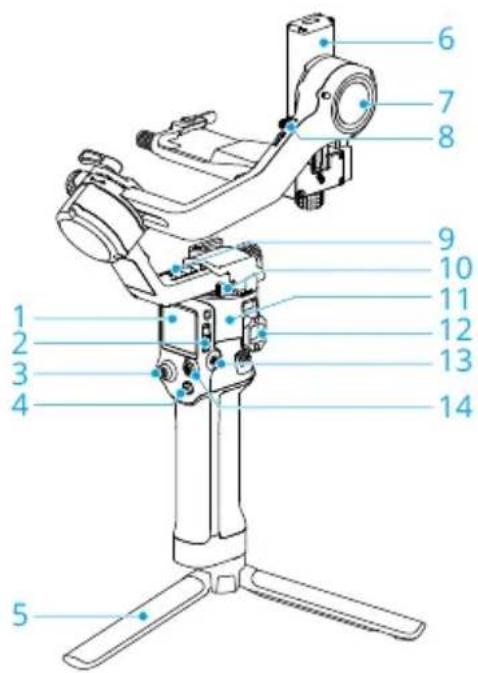

1 Visão geral

1. Ecrã tátil
2. Seletor de modo da suspensão cardã
3. Joystick
4. Botão de controlo da câmara
5. Tripé de abertura rápida
6. Eixo de inclinação
7. Motor de inclinação
8. Bloqueio de inclinação
9. Eixo de oscilação
10. Bloqueio de oscilação
11. Motor de oscilação
12. Porta NATO
13. Botão de alimentação
14. Botão M
15. Porta multifuncional

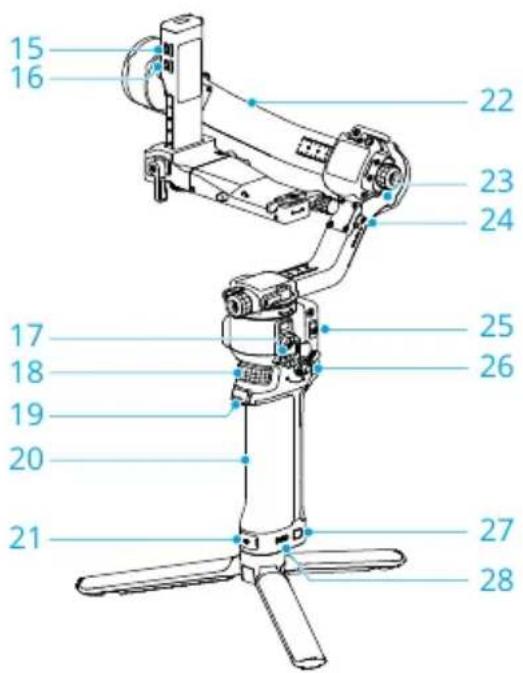

1. Porta de controlo da câmara RSS (USB-C)
2. Portas RSA/NATO
3. Seletor frontal
4. Acionador
5. Punho de bateria
6. Porta de carregamento (USB-C)
7. Eixo de rotação
8. Motor de rotação
9. Bloqueio de rolagem
10. Seletor do modo do joystick
11. Alavanca de anel de aperto/Botão de segurança
12. Botão de nível da bateria
13. LED de nível da bateria

2 Utilizar pela primeira vez

2.1 A carregar

Na primeira utilização, carregue o punho de bateria para ativar a bateria. A ativação está concluída quando o indicador da bateria se acender.

Prima o botão de alimentação para verificar o nível atual da bateria quando o dispositivo estiver desligado.

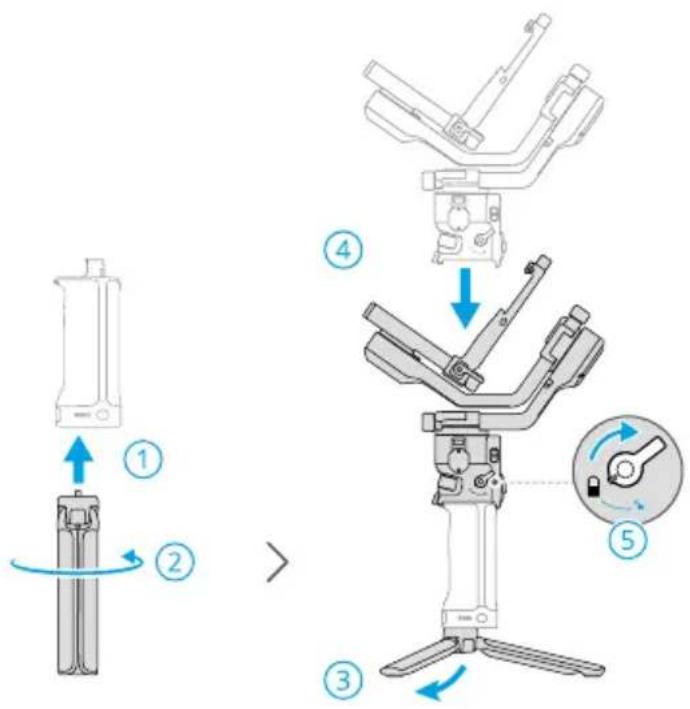

2.2 Anexar o punho/tripé expansível

1. Fixe o tripé ao punho de bateria, aperte e depois desdobre o tripé.
2. Após remover a espuma dos braços dos eixos, fixe a suspensão cardã ao punho de bateria. Aperte a alavanca do punho na direção de bloqueio até ouvir um "clique" para garantir que o punho está firmemente fixado.

Rode a alavanca do punho com firmeza até não ser possível rodar mais. A seta indica apenas o sentido de bloqueio e não representa a posição totalmente bloqueada.

Se isto falhar, recomenda-se que mova a alavanca para a posição de desbloqueio, mantenha premido o botão de segurança e afaste o punho da suspensão cardã.

2.3 Montar câmara

Câmaras e lentes suportadas

Visite https://www.dji.com/rs-5/specs para obter informações sobre especificações e certifique-se de que o peso combinado da câmara, lente e outros acessórios está dentro da capacidade de carga. Consulte a Lista de Compatibilidade da Série Ronin para lentes de câmara compatíveis e funcionalidades de controlo suportadas.

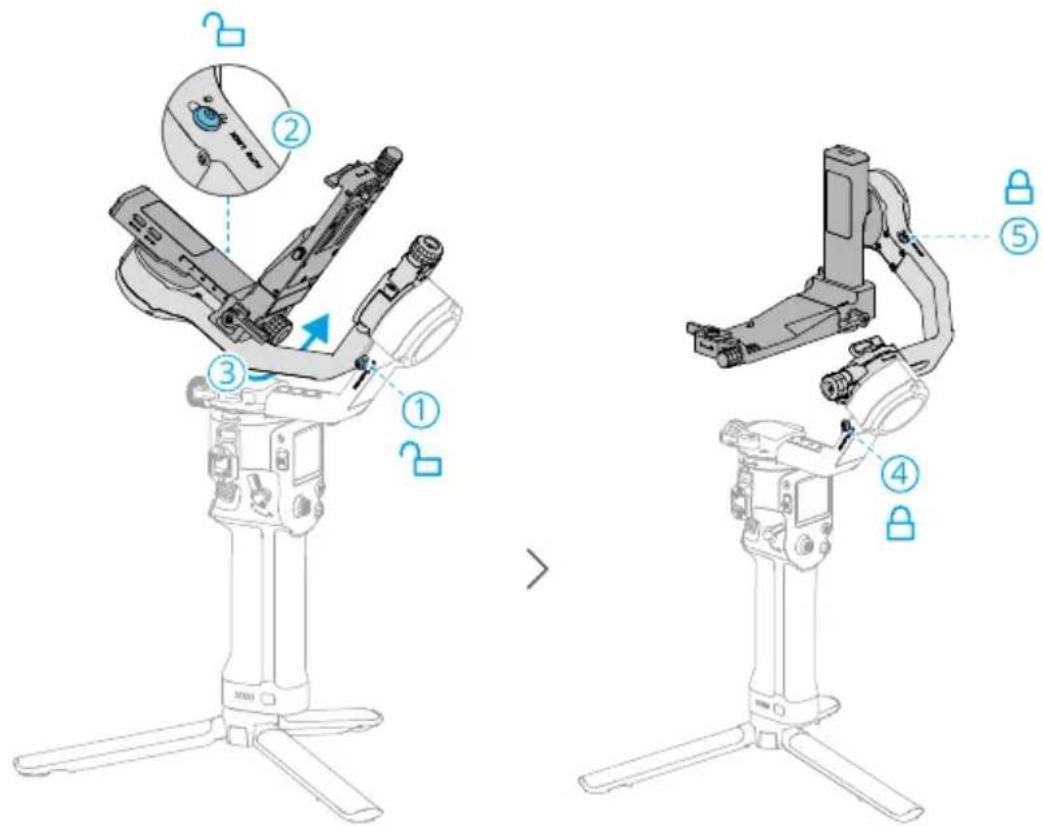

Preparação

1. Remova a tampa da lente e verifique se a bateria e o cartão de memória estão inseridos na câmara.
2. Certifique-se de que o cardã está desligado ou no modo de suspensão.
3. Mova os bloqueios de inclinação e de rotação para a posição de desbloqueio, respetivamente, e ajuste a posição de ambos os eixos conforme ilustrado na figura; em seguida, bloqueie os eixos.

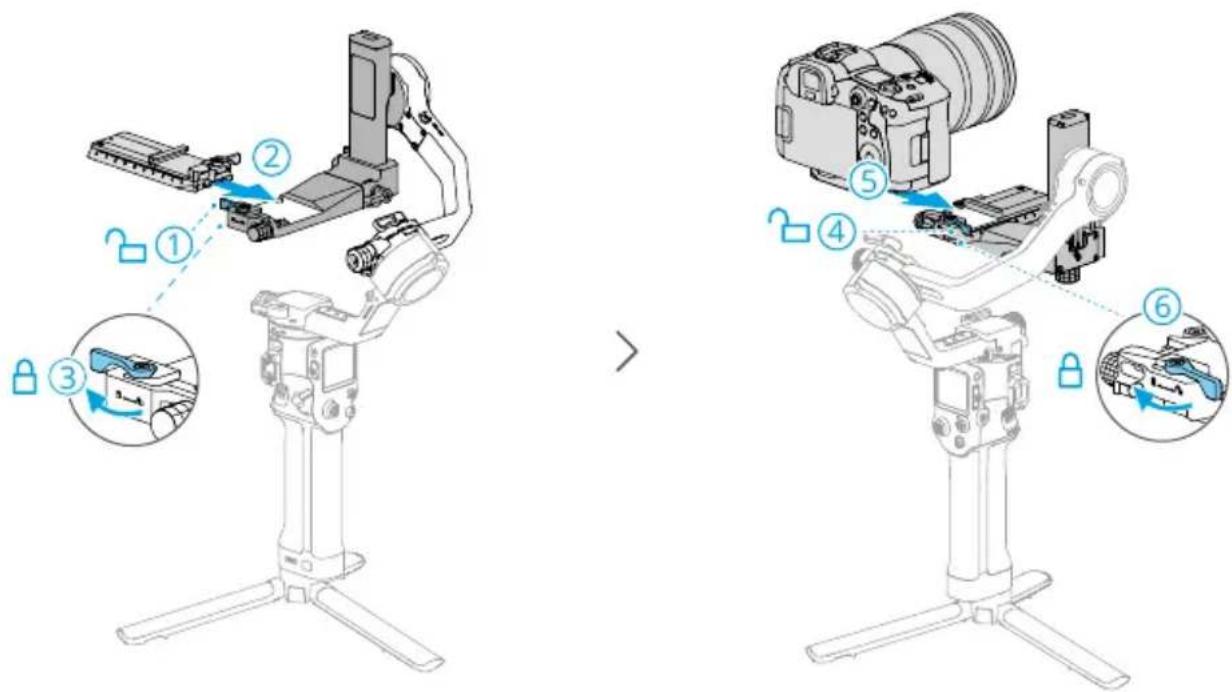

Fixar a placa de liberação rápida superior

Fixe a placa de liberação rápida superior à parte inferior da câmara com o parafuso de 1/4" do kit de parafusos. Encaixe a guia de colocação ajustável no corpo da câmara antes de bloquear o parafuso.

1. Mova a alavanca na placa horizontal para a posição de desbloqueio ①, insira a placa de liberação rápida inferior ② e mova a alavanca para a posição de bloqueio ③ após esta estar encaixada.

2. Desloque a alavanca na placa de liberação rápida inferior para a posição desbloqueada ④, insira a placa de liberação rápida superior ⑤ e desloque a alavanca para a posição bloqueada ⑥ depois de esta estar engatada.

• Para retirar a câmara da placa de liberação rápida inferior, desloque a alavanca para a posição desbloqueada e retire a câmara enquanto pressiona o bloqueio de segurança junto à alavanca.
• Para retirar a placa de liberação rápida inferior, desloque a alavanca na placa horizontal para a posição desbloqueada e retire a placa de liberação rápida inferior enquanto pressiona o bloqueio de segurança na placa horizontal.

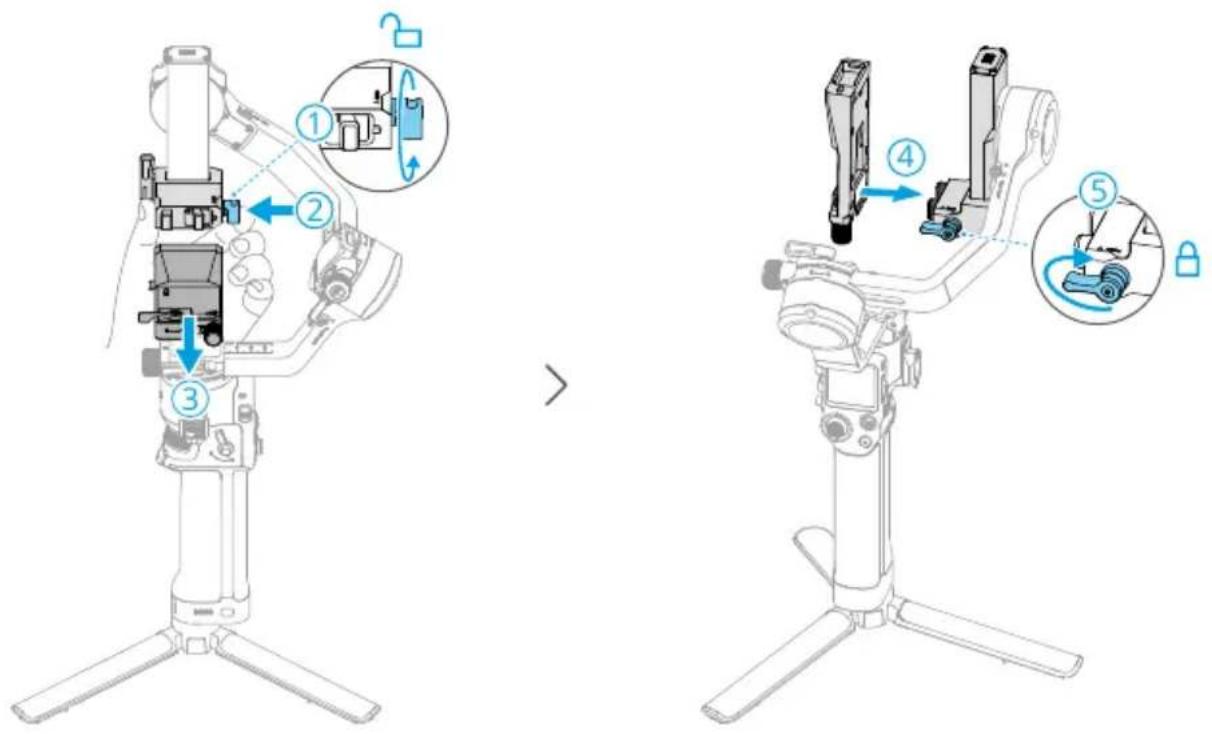

Captação vertical

1. Desaperte ① e pressione o manípulo ② para remover a placa horizontal ③. Em seguida, instale a placa vertical ④ na suspensão cardã e aperte o manípulo ⑤.

1. Mova a alavanca na placa horizontal para a posição de desbloqueio ①, insira a placa de liberação rápida inferior ② e mova a alavanca para a posição de bloqueio ③ após esta estar encaixada.

2. Desloque a alavanca na placa de liberação rápida inferior para a posição desbloqueada ④, insira a placa de liberação rápida superior ⑤ e desloque a alavanca para a posição bloqueada ⑥ depois de esta estar engatada.

Equilibre a inclinação vertical, a profundidade do eixo de inclinação, o eixo de rotação e o eixo de oscilação em sequência, de acordo com os requisitos de captação, antes de utilizar a suspensão cardã. Isto garante a estabilidade dos vídeos e o desempenho total da suspensão cardã.

Um desequilíbrio da suspensão cardã pode afetar a estabilidade dos vídeos e reduzir a vida útil da bateria. Um desequilíbrio grave pode provocar o sobreaquecimento do dispositivo e levar a que entre no modo de hibernação.

Antes de equilibrar

1. Antes de equilibrar, certifique-se de que liga a câmara se utilizar uma lente de zoom ótico e para selecionar o comprimento focal se utilizar uma lente varifocal.
2. Certifique-se de que está desligada ou em modo de suspensão antes de a equilibrar.

Passos para equilibrar

Clique na ligação ou faça a leitura do código QR para ver o vídeo tutorial.

https://s.dji.com/guide122

2.5 Ativação

É necessária a ativação DJI RS 5 através da aplicação Ronin. Siga os passos abaixo para ativar o seu dispositivo:

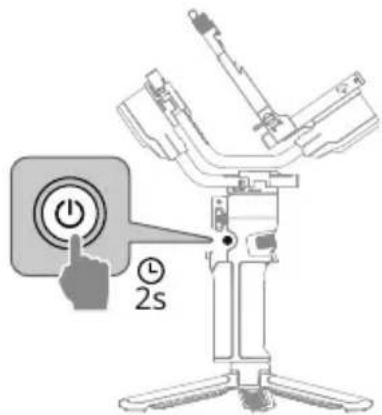

1. Prima continuamente o botão de alimentação para ligar o dispositivo e selecione o idioma no ecrã tátil.
2. Leia o código QR no ecrã tátil para transferir a aplicação Ronin.
3. Ative o Bluetooth no telemóvel. Inicie a aplicação Ronin e inicie sessão com uma conta DJI. Seleccione o dispositivo utilizado, escreva a palavra-passe predefinida 12345678 e ative a suspensão cardã de acordo com as instruções. É necessária uma ligação à internet para a ativação.

São permitidas até cinco utilizações sem ativação da suspensão cardã. Depois disso, é necessária a ativação para utilização posterior.

Se não for possível transferir a aplicação Ronin depois de digitalizar o código QR no ecrã do dispositivo, visite https://www.dji.com/mobile/downloads/djiapp/dji-ronin ou digitalize o código QR abaixo.

2.6 Atualização de firmware

Se estiver disponível um novo firmware, o utilizador será notificado pela aplicação Ronin. Siga as instruções no ecrã para atualizar o firmware. NÃO desligue a suspensão cardã nem saia da aplicação durante a atualização do firmware. Se a atualização falhar, reinicie a suspensão cardã e a aplicação Ronin e tente novamente.

- Certifique-se de que a suspensão cardã tem energia suficiente e de que o telemóvel está ligado à Internet durante a atualização.

- É normal que a suspensão cardã desbloqueie, bloqueie e reinicie automaticamente durante o processo de atualização.

2.7 Ligar uma câmara

DJI RS 5 suportam a ligação à câmara através de Bluetooth ou do cabo de controlo da câmara.

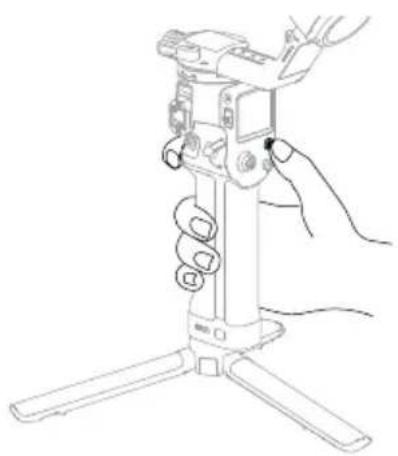

2.8 Calibração automática

Prima continuamente o botão M e o acionador para iniciar a calibração automática.

Coloque a suspensão cardã numa superfície plana e estável. NÃO mova a suspensão cardã durante o ajuste automático. É normal que a suspensão cardã vibre ou emita sons durante a calibração.

Botão de alimentação

Prima uma vez: Entrar ou sair do modo de suspensão. Os três eixos bloqueiam automaticamente. Prima novamente para ativar a suspensão cardã.

As definições relacionadas com os bloqueios automáticos dos eixos podem ser ajustadas nas definições de sistema no ecrã tátil.

Seletor de modo da suspensão cardã

Alterne o seletor para mudar o modo da suspensão cardã entre PF, PTF e FPV.

Botão de controlo da câmara

Depois de ligar a câmara, pressione ligeiramente para a focagem automática. Prima uma vez para iniciar ou parar a gravação. Prima e mantenha premido para tirar uma foto.

Consulte a Lista de Compatibilidade da Série

Ronin para obter informações detalhadas sobre as funcionalidades da câmara suportadas.

	Botão MPrima uma vez para tirar fotografias por predefinição. A função do botão pode ser definida no ecrã tátil para o Mapeamento do Botão C1/Fn1 ou Bloquear/Desbloquear Ecrã.Premir e manter premido: Ativar o Modo Desportivo. No Modo Desportivo, a velocidade de seguimento da suspensão cardã aumenta muito. É adequado para gravar em cenários em que os sujeitos se deslocam repentinamente e a grande velocidade.Premir continuamente o botão M enquanto prime o acionador duas vezes: Ativar e manter o Modo Desportivo.Repetir para sair.
	Seletor do modo do joystickPremir para baixo: Definir o modo do joystick para o controlo de movimento da suspensão cardã.Premir para cima: Definir o modo do joystick para controlo de zoom.
	JoystickPara o controlo do movimento da suspensão cardã: Mo-va o joystick para cima e para baixo para controlar a inclinação da suspensão cardã e mova o joystick para a esquerda e para a direita para controlar a oscilação da suspensão cardã.Para o controlo de zoom: Mova o joystick para cima e para baixo para controlar o zoom.Ative o zoom motorizado nas câmaras Sony e,em seguida, o joystick pode controlar o zoom motorizado da câmara.AcionadorPrima continuamente o acionador para entrar em modo de bloqueio. No modo de bloqueio, a suspensão cardã não responde ao movimento do punho. Depois de configurar no ecrã tátil, prima sem soltar o acionador para ativar o modo FPV.Prima duas vezes para recentrar a suspensão cardã. Prima três vezes para virar a suspensão cardã 180° de modo a que a câmara fique virada para si (modo de selfie).
	Seletor frontalRode para controlar a focagem por defeito. As definições podem ser alteradas através do ecrã tátil. Consulte a secção Ecrã tátil para obter mais detalhes.Consulte aLista de Compatibilidade da Série Roninpara obter informações detalhadas sobre as funcionalidades suportadas.

3.2 Portas

	Porta NATOCompatível com acessórios como a pega de transporte e o monitor. Esta porta não suporta carregamento nem comunicação.
	Portas RSA/NATOEsta porta suporta carregamento e comunicação. Pode ser ligado ao punho tipo pasta eletrónico DJI RS, à roda de focagem DJI R e à pega dupla rotativa DJI R.

3.3 Ecrã tátil

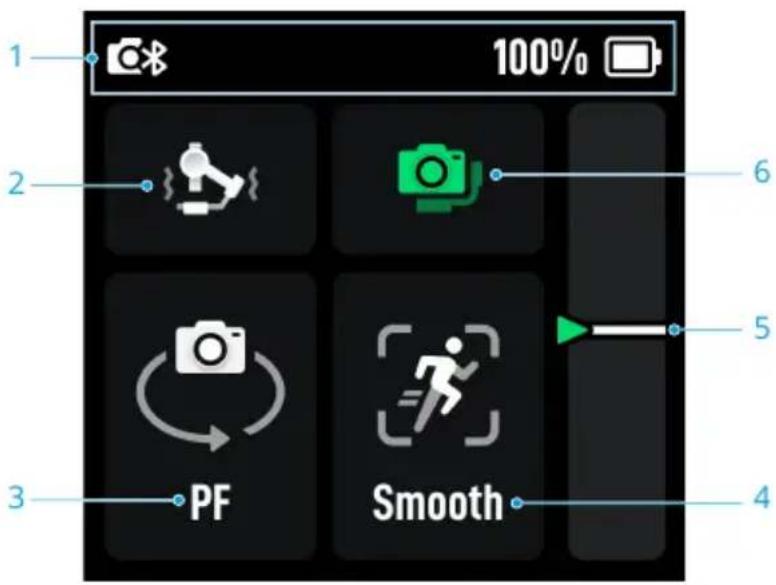

Início

1. Barra de estado

A barra de estado na parte superior do ecrã tátil apresenta o estado de ligação da suspensão cardã e o nível da bateria.

1. Calibração automática

Os três valores indicam a rigidez dos três eixos.

Depois de equilibrar a suspensão cardã, se alterar a distância focal, mudar a objetiva ou a câmara faz com que o ícone de estado de equilíbrio nude para vermelho. Se a suspensão cardã vibrar sem motivo, recomenda-se que efetue a calibração automática. Recomenda-se que aumente a rigidez se a suspensão cardã não for suficientemente estável, e que reduza a rigidez se a suspensão cardã começar a vibrar.

O modo FPV pode ser alterado para o modo 3D Roll 360 ou o modo personalizado através do ecrã tátil.

4. Velocidade/Sensibilidade de Seguimento

"Toque no ícone de Velocidade/Sensibilidade de Seguimento para definir velocidades de seguimento Lentas, Médias, Rápidas ou Personalizadas." São também disponibilizados diferentes modos de sensibilidade. O Modo Suave herda a sensibilidade de seguimento dos estabilizadores da série Ronin, garantindo transições naturais e movimentos de arranque e paragem suaves nas suas filmagens. No modo Responsivo, a suspensão cardã responde mais rapidamente aos movimentos das mãos durante o início e na paragem, proporcionando uma experiência mais ágil.

A instabilidade vertical é apresentada como uma métrica em tempo real.

6. Estado de equilíbrio

Quando a barra de estado aparece a verde ou a cinzento, isto indica que a suspensão cardã está equilibrada. Para verificar o estado de equilíbrio da suspensão cardã, incline a suspensão cardã 15º para a esquerda ou para a direita e verifique a barra de estado. Se a barra de estado apresentar amarelo, a suspensão cardã está ligeiramente desequilibrada. A barra de estado mostra vermelho quando a suspensão cardã está criticamente desequilibrada. Neste caso, reequilibre o eixo correspondente.

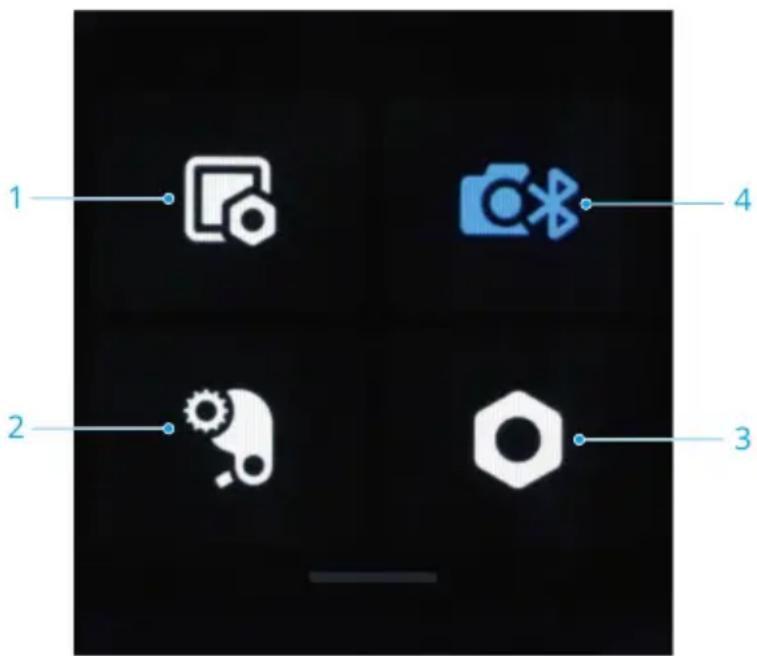

Deslizar para baixo – Centro de controlo

1. Apresentar

Toque para definir o bloqueio automático, o brilho quando bloqueado e a rotação. Ative a rotação e a apresentação no ecrã roda 180°.

2. Pontos finais do motor de focagem

Pode ser selecionada a calibração do motor de focagem.

3. Definições

Nas Definições do Sistema, pode realizar a verificação automática da suspensão cardã, configurar o bloqueio automático e a restauração de parâmetros. As principais funcionalidades incluem:

• Indicador do eixo Z: Ativado por predefinição; toque para desativar.
• Modo "Push": Ative para controlar manualmente o eixo de inclinação e de oscilação.
• Seguimento da órbita: Quando ativada esta funcionalidade, a suspensão cardã obtém movimentos mais suaves ao capturar imagens em trajetórias em arco.
• Calibração horizontal: Experimente a calibração horizontal ou a calibração manual quando a suspensão cardã estiver desnivelada ou o eixo estiver a desviar-se.
• Definições da porta de controlo da câmara: Quando ativada, a porta de controlo da câmara (USB-C) fornece a funcionalidade de controlo da câmara.
• Desativar Selfie: Evita a entrada acidental no modo de selfie.

- Desligamento automático: A suspensão cardã irá desligar-se automaticamente após estar 10 minutos bloqueada e inativa.

4. Bluetooth

Toque em Ligar para emparelhar o Bluetooth da suspensão cardã e da câmara.

A suspensão cardã só pode ser ligada a uma câmara de cada vez.

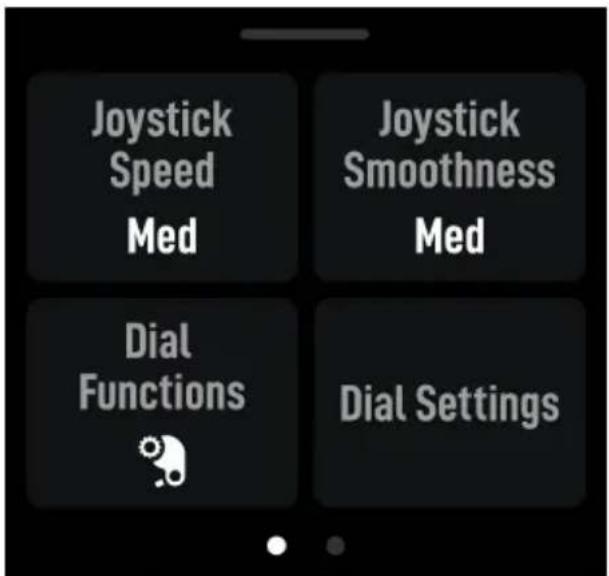

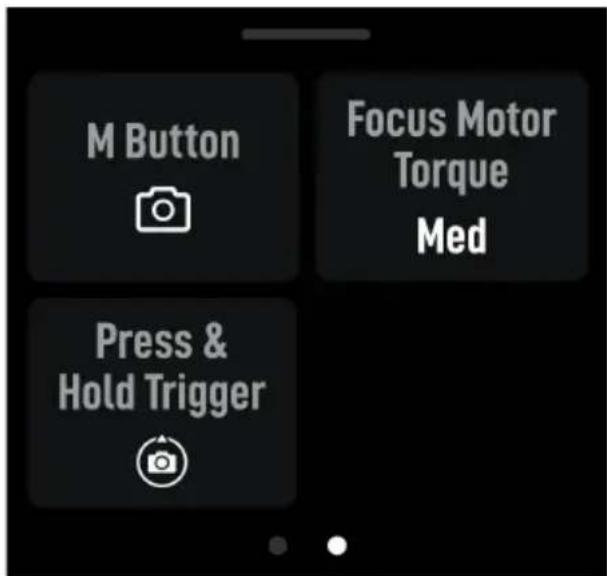

Deslizar para cima - Definições da suspensão cardã

Nesta interface, pode ajustar as definições do joystick e o binário do motor de focagem, bem como selecionar funções para premir o seletor e o botão M, e para manter o acionador premido.

O botão M pode ser mapeado para os botões C1 ou Fn1 da câmara. Após a configuração, o botão M pode ser mapeado para o botão C1 nas câmaras Sony (A7S3, A7M3, ZV-1) ou para o botão "Wireless Remote Fn1" nas câmaras Nikon (Z50, Z6II).

Deslizar para a esquerda - Ecrã de criação

Timelapse, Seguimento e Panorama podem ser definidos neste ecrã.

Deslizar para a direita - ActiveTrack

Quando o módulo de monitorização inteligente aprimorado está ligado, a vista ActiveTrack fica disponível e as definições relevantes podem ser ajustadas através desta interface.

Consulte Definições do ActiveTrack para obter mais detalhes.

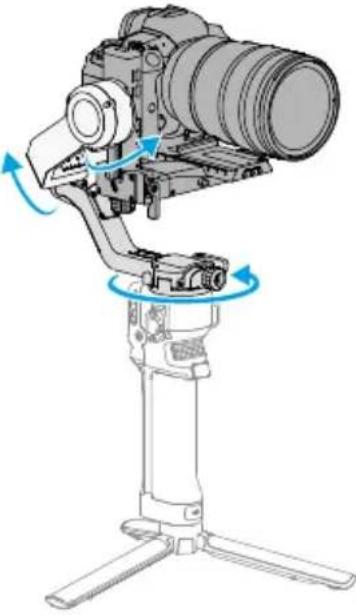

3.4 Modos de seguimento da suspensão cardã

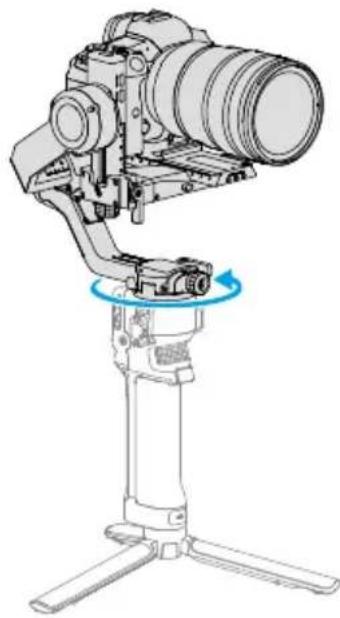

PF: seguimento de oscilação, em que apenas o eixo de oscilação segue os movimentos do punho.

Adequado para cenários como fotografar imagens emergentes de percursos e arcos ou mover-se da esquerda para a direita.

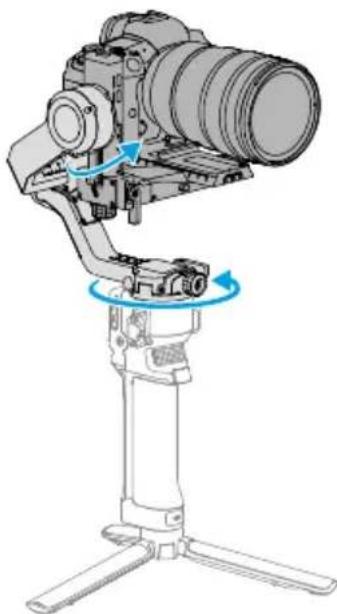

PTF: seguimento de oscilação e inclinação, em que os eixos de oscilação e inclinação seguem os movimentos do punho.

Adequado para cenários de movimento numa superfície inclinada.

FPV	FPV: seguimento de oscilação, inclinação e rotação, em que os três eixos seguem os movimentos do punho. Adequado para cenários de rotação da câmara.
Personalizado	Personalizado: ativa ou desativa o seguimento de qualquer eixo conforme necessário. O modo de bloqueio é ativado quando os três eixos são desativados. Todos os três eixos não seguirão o movimento da pega no modo de bloqueio. Adequado para capturas de seguimento suaves e capturas de reação rápida.
3D Roll 360	No modo 3D Roll 360, o eixo de inclinação roda 90° para cima e a lente da câmara fica verticalmente para cima, altura em que pode utilizar o joystick para controlar a rotação de 360° do eixo de oscilação. Adequado para captações em rotação.

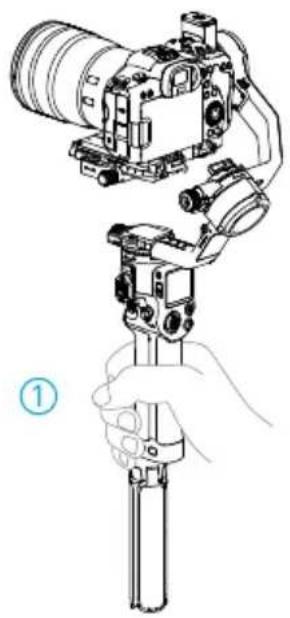

3.5 Modos de operação da suspensão cardã

Este é o modo de funcionamento padrão da suspensão cardã e é adequado para a maioria dos cenários de filmagem, tais como planos em movimento.

2. Modo de plataforma rebaixada

A suspensão cardã é invertida e a câmara fica numa posição inferior. Este modo é adequado para tirar fotografias de ângulo baixo, como por exemplo, seguir objetos no chão.

3. Modo de lanterna

A suspensão cardã é mantida na horizontal como uma lanterna. Este modo é adequado para tirar fotografias em espaços confinados.

4. Modo de Bolsa

A pega de transporte precisa de ser instalada neste modo, tornando os movimentos de câmara de ângulo baixo mais intuitivos. O ângulo do punho tipo pasta pode ser ajustado utilizando o botão. As sapatas e os orifícios de montagem 1/4"-20 da suspensão cardã permitem a montagem de monitores externos para auxiliar na filmagem.

3.6 Punho tipo pasta eletrónico

Pode controlar a suspensão cardã e a câmara utilizando os botões na pega.

Ao utilizar uma objetiva mais pesada, segure no punho da suspensão cardã com uma mão e no punho tipo pasta eletrónico com a outra, para distribuir o peso e aumentar a estabilidade.

A parte superior da pega está equipada com uma sapata, um orifício roscado de 1/4 e orifícios de posicionamento, permitindo-lhe fixar acessórios adicionais.

Se não for devidamente instalada, existe o risco de desprendimento. Um clique na porta indica que o punho tipo pasta eletrónico está devidamente instalado.

Clique na ligação abaixo ou leia o código QR para ver os vídeos tutoriais.

https://www.dji.com/rs-5/video

3.7 Definições da aplicação Ronin

Os utilizadores podem usar a aplicação Ronin para ativar a suspensão cardã, atualizar o firmware, aceder a funções inteligentes e configurar os parâmetros do motor, as definições de utilizador e as opções do joystick. Além disso, podem aceder ao estado do sistema, manual do utilizador e vídeos tutoriais.

3.8 Módulo de monitorização inteligente melhorado

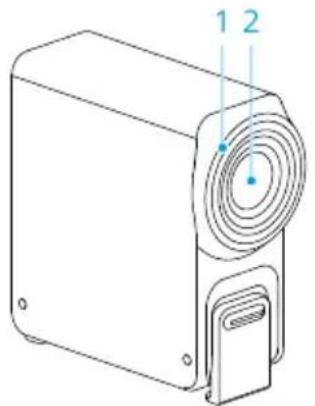

Visão geral

Nível de carga da bateria

Luz vermelha conti- nuamente acesa

ActiveTrack desativado (em modo de suspensão) ou sujeito perdido

	Luz verde continua-mente acesa	ActiveTrack em uso
	Verde intermitente Motivo perdido temporariamente
	Luz amarela conti-nuamente acesa	Ajuste da composição
	Luz amarela a piscar Contagem decrescente para tirar uma foto ou gravar (obturador acionado após 3 s a piscar)

Os sinais de luz e significados são consistentes com o anel de luz.

1. Porta de dados USB-C

Ligue a um computador para atualizações de firmware.

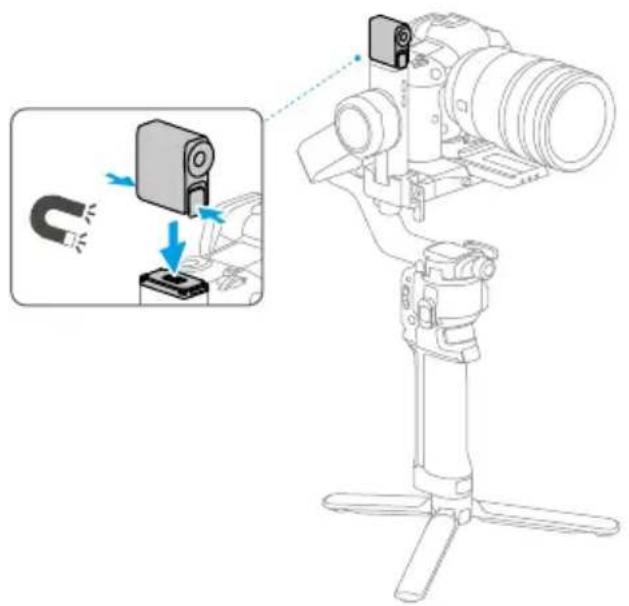

Instalação

• Se o indicador não se acender após o módulo de seguimento ter sido instalado, verifique se o módulo de seguimento está totalmente fixado de forma magnética à suspensão cardã.
• Se o módulo de seguimento ficar inativo por mais de cinco minutos, entra automaticamente no modo de suspensão e o indicador desliga-se. Toque no

acionador da suspensão cardã ou deslize para a direita no ecrã tátil para reativar o módulo de seguimento.

Definições do ActiveTrack

Após instalar o módulo de seguimento, toque em para aceder à interface de definições e configurar as funcionalidades relacionadas. As principais funcionalidades incluem:

Composição

Quando o ActiveTrack é ativado com "Manter Enquadramento Atual", a suspensão cardã manterá a composição atual.

Quando Composição é ajustada para Centrar Sujeito de Seguimento, o sujeito seguido será movido para o centro da vista ActiveTrack.

No modo Centrar Sujeito de Seguimento, devido a diferenças na câmara, na objetiva e na distância de filmagem, o centro real do alvo ativo pode sofrer desvios e nem sempre permanecer centrado. Se a composição não estiver centrada, ajuste-a utilizando o joystick.

Velocidade do ActiveTrack

A velocidade lenta proporciona um seguimento suave, ideal para transmissões em direto.

A velocidade média funciona bem para o seguimento paralelo, enquanto a velocidade rápida é melhor para planos circulares em grande plano ou cenários de elevado movimento.

Calibração de imagem

Se o centro da vista ActiveTrack sofrer um desvio em relação ao centro da vista da câmara, toque em Calibração de Imagem para ajustar a composição.

Mova o joystick para a esquerda ou para a direita para ajustar a forma de composição na vista ActiveTrack, de modo a que esta corresponda à forma de composição da vista da câmara.

Seguir e capturar

O módulo de seguimento suporta o seguimento de pessoas, veículos, animais de estimação (gatos e cães) e outros objetos. Diferentes tipos de sujeitos oferecem diferentes opções para controlar o seguimento e a captura.

Objeto/Sujeito Ativar/desativar ActiveTrack Ajustar a composição

Pessoas Via:		Via:
	Acionador	Joystick
	Gesto	Gesto
	Ecrã tátil
Animais de estima-ção (gatos, cães), veículos	Via:	Via:
	Acionador	Joystick
	Ecrã tátil
Outros objetos Via:		Via:
	Ecrã tátil	Joystick

• Não é recomendada a utilização em cenários de contraluz ou pouca luz.
• Durante o seguimento, o sujeito deve ser seguido a uma distância entre 0,5 m e 10 m. (Medido com uma distância focal de 24 mm.)
• Para sujeitos não humanos, mantenha o sujeito a ocupar pelo menos 10% da vista ActiveTrack durante o seguimento.
• O ActiveTrack para veículos foi concebido para cenários com um único veículo e não se destina ao seguimento de veículos a altas velocidades. Para veículos, certifique-se de que o veículo completo permanece totalmente visível na vista ActiveTrack.
• O seguimento de animais de estimação apenas é suportado quando se segue um único animal de estimação.

Controlo através de botões e joystick

Prima o gatilho para ativar ou desativar o ActiveTrack.

Assim que o sujeito estiver a ser seguido e a opção Manter Enquadramento Atual estiver ativada, pode utilizar o joystick para ajustar a composição.

Prima o gatilho duas vezes para desativar o ActiveTrack e recentrar a suspensão cardã.

Durante a filmagem, pode ajustar o modo de seguimento utilizando o seletor de modo na suspensão cardã. No modo de seguimento horizontal (PF), apenas o eixo horizontal segue; no modo de seguimento horizontal e vertical (PTF), ambos os eixos horizontal e vertical seguem; no modo de seguimento horizontal, vertical e de inclinação lateral (FPV), o seguimento não é suportado.

Ao filmar a partir de uma posição média-baixa, o punho da suspensão cardã deve apontar na direção da pessoa que está a ser seguida.

• O módulo de seguimento prioriza os alvos que se encontram próximos da objetiva e perto do centro da vista.
• O sujeito seguido deve encontrar-se a uma distância entre 1 m e 3 m da objetiva de seguimento.
• Os gestos e as suas funções podem ser alterados no bloco de Definições do ActiveTrack.

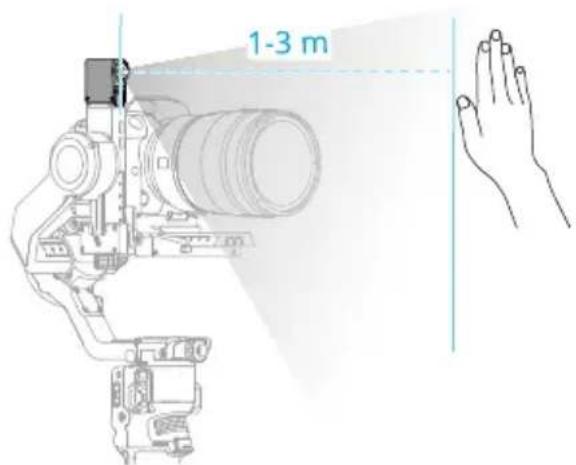

Ativar o seguimento: Mostre o gesto para a câmara ou prima o gatilho. O indicador acende-se a verde fixo.

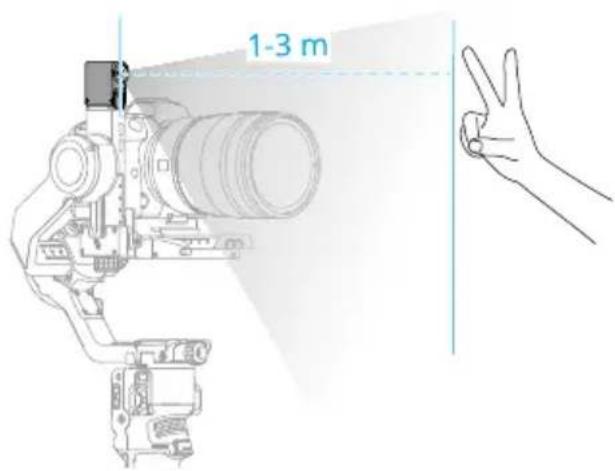

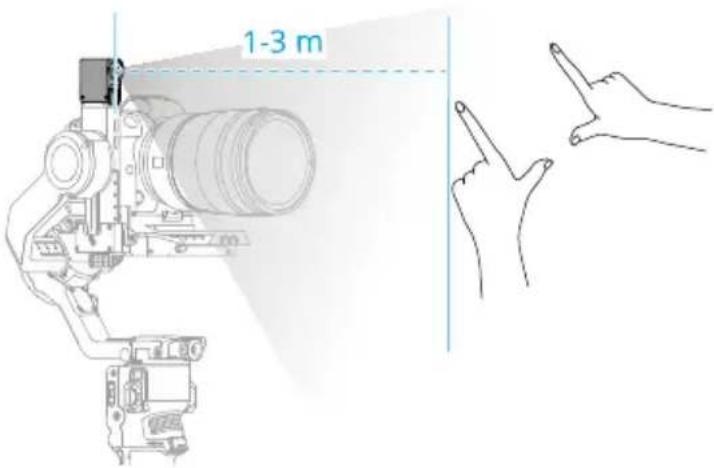

Ajustar a composição: Ajuste a composição conforme necessário durante o seguimento. Mostre o 👍 👍 gesto para a câmara. O indicador acende-se a amarelo fixo. O motivo pode deslocar-se para a posição pretendida no enquadramento.

Mostre o gesto novamente para confirmar a composição. O indicador acende-se a verde fixo e o seguimento é retomado de forma automática.

Parar o seguimento: Mostre o gesto ou prima o gatilho novamente. O indicador acendese a vermelho fixo.

Captação de imagens: Independentemente de o seguimento estar a ser usado ou não, pode usar para iniciar uma contagem decrescente para tirar uma foto ou iniciar/parar uma gravação. O indicador apresenta uma luz amarela intermitente durante a contagem decrescente.

Certifique-se de que a suspensão cardã e a câmara estão ligados antecipadamente.

Controlo via ecrã tátil

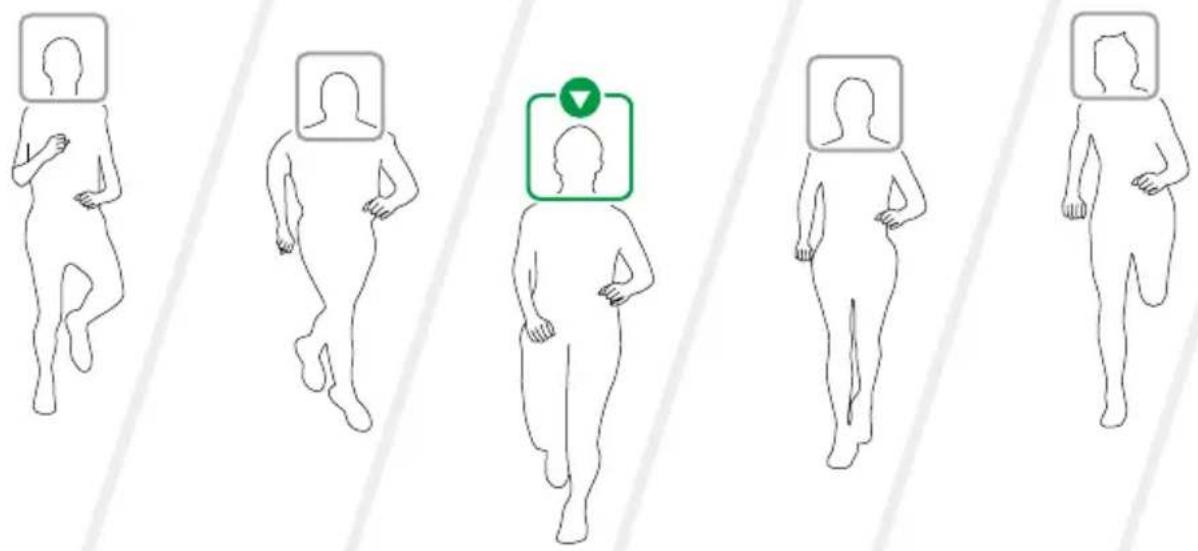

Os sujeitos detetados são apresentados com blocos de delimitação cinzentos. Rode o seletor para alternar entre diferentes sujeitos. Apenas disponível quando as Funções do Seletor estão configuradas para Motor de Focagem e nenhum motor de focagem está instalado.

Toque em qualquer bloco de delimitação para selecionar um sujeito e iniciar o seguimento.

Em alternativa, pode arrastar para desenhar um bloco em redor de um sujeito no ecrã tátil para iniciar o seguimento.

- Certifique-se de que o sujeito selecionado tem um contorno nítido e bem definido.

Atualização de firmware

O módulo de seguimento precisa de ser ligado a um computador para atualização do firmware.

1. Visite https://www.dji.com/rs-5/downloads e transfira o pacote de firmware correspondente.
2. Use o cabo USB-C incluído para ligar o módulo de seguimento ao computador.
3. Coloque o pacote de firmware transferido (ficheiro de extensão .bin) no diretório raiz do módulo de seguimento.
4. Após a cópia, desligue a ligação USB.
5. Volte a ligar o módulo de seguimento ao computador. O módulo de seguimento iniciará automaticamente o processo de atualização. O indicador do estado irá piscar alternadamente a vermelho e verde. NÃO desligue a ligação durante o processo.
6. Se o indicador de estado permanecer vermelho continuamente, significa que a atualização está concluída.

4 Pega/Bateria integrada

Para informações sobre a bateria e tempo de funcionamento da suspensão cardã, consulte https://www.dji.com/rs-5/specs

4.1 Diretrizes de segurança

!

Leia o manual do utilizador para se familiarizar com as características deste produto antes de o utilizar. A utilização incorreta do produto pode provocar danos no produto e em bens materiais e provocar danos físicos graves. Este é um produto sofisticado. Deve ser utilizado com cuidado e bom senso, e requer alguns conhecimentos básicos de mecânica. A utilização deste produto de uma maneira que não seja segura e responsável pode resultar em danos físicos, em danos no produto ou noutros bens materiais.

Este produto não se destina a ser utilizado por crianças sem a supervisão direta de adultos. NÃO altere este produto de alguma forma que não conste dos documentos fornecidos pela SZ DJI TECHNOLOGY CO., LTD. Estas diretrizes de segurança contêm instruções de segurança, funcionamento e manutenção. É essencial ler e seguir todas as instruções e avisos constantes do manual do utilizador antes da montagem, configuração ou utilização, a fim de poder usar o produto corretamente e evitar danos materiais ou físicos graves.

Utilização do anel de bloqueio

1. NÃO permita que o anel de bloqueio entre em contacto com qualquer tipo de líquido. NÃO deixe o anel de bloqueio à chuva ou perto de uma fonte de humidade. NÃO deixe cair o anel de bloqueio em água. Se o interior da bateria entrar em contacto com água, pode ocorrer uma decomposição química, provocando um potencial incêndio da bateria e até uma explosão.

2. Se o anel de bloqueio cair dentro de água por acidente, coloque-o numa área aberta e segura imediatamente. Mantenha uma distância segura em relação ao anel de bloqueio até este estar completamente seco. NÃO utilize novamente o anel de bloqueio e elimine-o adequadamente conforme descrito na secção de Eliminação do Anel de Bloqueio.

3. Apague qualquer incêndio utilizando água, areia, um cobertor de combate a incêndios ou um extintor de incêndios com pó seco.

4. NÃO utilize ou carregue anéis de bloqueio inchados, com fugas ou danificados. Se o anel de bloqueio não estiver a funcionar normalmente, contacte a DJI ou um representante autorizado da DJI para obter assistência.
5. O anel de bloqueio deve ser utilizado em temperaturas entre -20 °C a 45 °C (-4 °F a 113 °F). A utilização do anel de bloqueio em ambientes acima de 50 °C (122 °F) pode provocar um incêndio ou explosão. A utilização da pega abaixo de 0 °C (32 °F) pode reduzir significativamente o tempo de funcionamento.
6. NÃO utilize o anel de bloqueio em ambientes eletrostáticos ou eletromagnéticos fortes. Caso contrário, a placa de controlo da bateria pode avariar.
7. NÃO desmonte ou perfure a bateria de forma alguma; caso contrário, pode apresentar fugas, incendiar-se ou explodir.
8. NÃO deixe as baterias cair nem as sujeite a impactos. NÃO coloque objetos pesados sobre o anel de bloqueio ou o carregador.
9. Os eletrólitos da bateria são altamente corrosivos. Se os eletrólitos entrarem em contacto com a sua pele ou os seus olhos, lave imediatamente a área afetada com água corrente durante pelo menos 15 minutos e, depois, consulte imediatamente um médico.
10. NÃO utilize o anel de bloqueio se cair.
11. NÃO aqueça as baterias. NÃO coloque o anel de bloqueio num micro-ondas ou num recipiente pressurizado.
12. NÃO force manualmente o curto-circuito do anel de bloqueio.
13. Limpe os terminais do anel de bloqueio com um pano limpo e seco.

1. Certifique-se de que o anel de bloqueio está completamente carregado antes de o utilizar.

2. Se aparecer um aviso de bateria fraca, carregue o anel de bloqueio assim que possível.

Carregamento do anel de bloqueio

1. NÃO deixe o anel de bloqueio sem vigilância durante o carregamento. NÃO carregue o anel de bloqueio perto de materiais inflamáveis ou de superfícies inflamáveis, tais como carpete ou madeira.

2. Carregar a bateria fora do intervalo de temperatura de 5 °C a 40 °C (41 °F a 104 °F) pode provocar fugas, sobreaquecimento ou danificar a bateria. A temperatura ideal de carregamento é de 22 °C a 28 °C (72 °F a 82 °F).

O anel de bloqueio é concebido para parar de carregar quando estiver totalmente carregado. No entanto, é uma boa prática monitorizar o progresso do carregamento e desligar a suspensão cardã quando estiver completamente carregada.

Armazenamento do anel de bloqueio

1. Mantenha o anel de bloqueio fora do alcance das crianças e animais de estimação.
2. Se o anel de bloqueio for armazenado durante um período prolongado, carregue o anel de bloqueio até que o nível da bateria atinja os 30% e os 50%.
3. NÃO deixe o anel de bloqueio perto de fontes de calor como um forno ou aquecedor. NÃO deixe o anel de bloqueio no interior de um veículo em dias quentes. A temperatura ideal de armazenamento é de 22 °C a 28 °C (72 °F a 82 °F).
4. Mantenha o anel de bloqueio seco.

1. Descarregue o anel de bloqueio até 40%-65% se não pretender utilizá-lo durante 10 dias ou mais. Isto pode aumentar significativamente a vida útil da bateria.
2. NÃO armazene o anel de bloqueio durante um longo período depois de o ter descarregado completamente. Fazer isso pode descarregar excessivamente a bateria e causar danos irreparáveis à célula da bateria.
3. Se o anel de bloqueio for armazenado durante um período de tempo prolongado e a bateria estiver gasta, o anel de bloqueio entrará no modo suspenso. Recarregue o anel de bloqueio para sair do modo suspenso.

Manutenção do anel de bloqueio

1. NÃO utilize o anel de bloqueio quando a temperatura for demasiado alta ou demasiado baixa.
2. NÃO guarde a bateria em ambientes com temperaturas superiores a 45 °C (113 °F) ou inferiores a 0 °C (32 °F).

1. Se não utilizar o equipamento durante um longo período de tempo, a vida útil da mesma pode diminuir.

2. Descarregue e carregue completamente o anel de bloqueio uma vez a cada três meses para o manter em boas condições.

Aviso em caso de viagem

1. Antes de transportar a bateria num avião, tem de a descarregar primeiro até que o nível da bateria seja inferior a 30%. Descarregue apenas o anel de bloqueio num local à prova de incêndio e guarde o anel de bloqueio num local ventilado.
2. Mantenha o anel de bloqueio longe de objetos metálicos como óculos, relógios, joias e ganchos para o cabelo.
3. NÃO transporte um anel de bloqueio danificado ou um anel de bloqueio com nível de bateria superior a 30%.

Eliminação do anel de bloqueio

Elimine o anel de bloqueio em recipientes de reciclagem específicos somente depois de uma descarga total. NÃO coloque o anel de bloqueio nos recipientes ou caixotes de lixo normais. Siga cuidadosamente os regulamentos locais relativos à eliminação e reciclagem das baterias.

1. Se o anel de bloqueio estiver desativado e não for possível descarregar completamente a bateria, contacte um profissional de eliminação de baterias ou agente de reciclagem para obter assistência.
2. Elimine o anel de bloqueio imediatamente se não for possível ligá-lo após uma descarga excessiva.

5 Apêndice

5.1 Manutenção

A suspensão cardã não é à prova de água. Certifique-se de que o protege contra o pó e a água durante a utilização. Após a utilização, recomendamos que limpe a suspensão cardã com um pano macio e seco. NÃO pulverize quaisquer líquidos sobre a suspensão cardã.

5.2 Especificações

Visite o seguinte website para obter as especificações.

Este conteúdo está sujeito a alterações sem aviso.

Transfira a versão mais recente disponível em

Caso tenha dúvidas relativamente a este documento, contacte a DJI enviando uma mensagem para [e-mail].

DJI é uma marca comercial da DJI.

Copyright © 2026 DJI Todos os direitos reservados.
