사용 설명서 Zenmuse H20 DJI
DJI™ 신제품을 구매해주셔서 감사합니다. 본 문서의 정보는 사용자의 안전은 물론 법적 권리 및 책임에 영향을 미칩니다. 본 문서 전체 및 DJI 에서제공하는 모든 안전하고 합법적인 작동방법을 주의 깊게 읽고, DJI공식 웹사이트(http://www.dji.com)를 방문하여 사용자 매뉴얼전체버전을 다운로드하고, 조립, 설정 및 사용 전에 모든 지침과 경고 사항을 주의 깊게 읽으십시오. 본 문서의 지침 및 경고 사항을 읽고 따르지 않거나 작업중 안전 사항에 관한 인식이 부족할 경우, 사용자 또는 다른 사람이 심각하게 다치거나 DJI 제품 또는근처에 있는 다른 물체가 손상될수 있습니다. 이문서 및 기타 모든 부수적인 문서는 SZ DJI Technology Co., Ltd.(DJI)의 단독재량에 따라 변경될 수있습니다. 사전 통보 없이 업데이트, 변경또는 종료될 수 있습니다. 최신 제품 정보를 확인하려면 http://www.dji.com을 방문하여 본 제품에 대한 제품 페이지를클릭하십시오.
DJI는 SZ DJI TECHNOLOGY CO., LTD.(약어로 "DJI") 및 해당자회사의 상표입니다. 본 설명서에 표시된 제품 이름, 브랜드 등은해당 소유 회사의 상표또는 등록상표입니다.
수출 규정준수, 고지 사항, 배상
귀하는 적용가능한 수출규제 법률을 준수할 책임이 있음을 인정합니다. 본 제품과관련된 사용 판매, 이전, 대여 또는 기타행위가 적용 가능한 수출규제 법률을 준수하지 않을 경우 해당되는 모든 법적 책임은전적으로 사용자에게 있습니다. DJI는 어떠한 경우에도 귀하의 해당 수출규제 법률 위반에대한 책임을 지지 않습니다. 또한 귀하가 적용 가능한 수출 규제 법률을 준수하지 않아발생하거나, 발생했다고 추정되거나관련된 경우 등 어떤 경우라고 모든 청구, 요구, 소송, 소송사유, 비용(합리적인 변호사 수임료 포함), 손해, 손실또는 책임에 대해 DJI, 그계열사, 이사, 임원, 직원, 대리인 및 대표자의책임을 면제하며, 방어하고, 배상합니다.
Zenmuse H20T 개조 또는 변경 금지
ZENMUSE™ H20T는 출고 전에전용 카메라 및 렌즈에 맞도록 특별히 캘리브레이션되었습니다. 짐별의 물리적/기계적 개조또는 변경은 전혀필요하지 않으며권장하지 않습니다. 카메라에 기타 구성요소나 장치(필터, 렌즈 후드 등)를 추가 하지마십시오.
Zenmuse H20T는 정교한기입니다. 짐벌이나 카메라를 분해하지 마십시오. 영구적 손상을 초래할 수있습니다.
호환 기체와만 사용 가능
Zenmuse H20T는 현재 DJI MATRICE™300 RTK와 호환됩니다. 또한 향후출시되는 지정된 제품과도 호환 가능합니다. 짐별의 성능을 최적화하려면 최신 DJI Pilot 앱을 다운로드하고 최신기체 펌웨어를 업데이트하십시오. 그렇지 않으면 Zenmuse H20T가 제대로작동하지 않을 수 있습니다.
안전한사용
기체를 가능한 가장 안전한방식으로 조작하십시오. 짐벌을기체에 장착및 연결하려면 사용자매뉴얼과 온라인 튜토리얼 에나와 있는 절차를 준수하십시오. 미국 모형항공협회(AMA)의 국가 모형항공기 안전법을 준수하십시오.
제품을 사용하는것은 본 고지 사항및 경고를 주의 깊게 읽었으며 이 문서의 모든 약관 및 제품관련 모든 문서를 이해하고 준수하기로동의한 것으로 간주합니다. 본 제품 사용 시사용자의 행위와 그에 따른 결과에 대한 책임은 전적으로 본인에게 있다는 것에 동의합니다. 또한, 국제및 국내 영공규정을 포함한 모든 해당 법규, 규칙은 물론 DJ에서 제정하고 제공하는 모든 약관, 예방책, 사례, 정책 및 지침에 따라적절한 목적으로 본제품을 사용하는 것에 동의합니다.
DJI는 본제품의 사용으로 인해직접 또는 간접적으로 발생한 피해, 부상 또는 모든 법적 책임에 대해어떠한 책임도 지지 않습니다. 사용자는 사용자 매뉴얼에 명시된 내용을 포함하지만 이에국한되지 않는 안전하고적법한 사용 방법을 준수해야 합니다.
구성품
짐벌및 카메라
(microSD카드 포함)
×1 ×1
보관 케이스*
렌즈 클리닝 천
×1
*Zenmuse H20 시리즈는 개별적으로 구매한 경우에만 자체 보관 케이스를 제공합니다.
Zenmuse H20T
Zenmuse H20T 짐벌및 카메라는 장파 적외선 열화상 카메라와 줌 및 광각 카메라를 갖추고 있습니다. 덕분에 적외선 및 시각이미지를 동시에 제공하며, 줌과 광각 이미지 사이의 빠른 전환이가능합니다. 이를 통해광각 이미지에서 대상을 인식한 후 고배율 확대/축소 이미지로 빠르게 전환해 더 자세히 관찰할 수 있습니다. 또한 레이저 거리 측정기(LRF)도 탑재되어있어 신속한 위치확인 및 작업효율 개선을 지원할 수 있도록 수색 및 구조, 또는 시찰 시목표물의 거리 및 위치 정보를 제공합니다.
Zenmuse H20T를 Matrice 300 RTK 기체에 장착해 DJI Pilot 앱으로 라이브 동영상을 스트리밍할 수 있습니다.

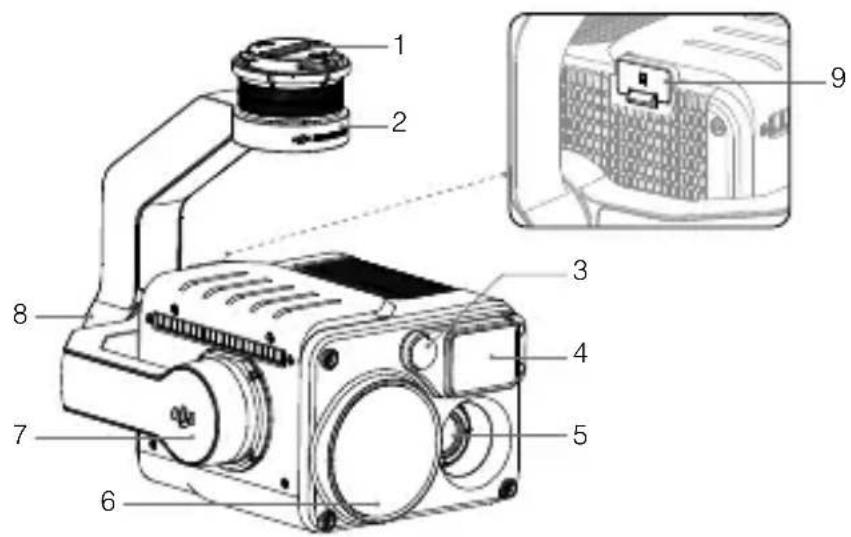

- 짐벌 커넥터
- 팬 모터
3.광각 카메라
4.레이저 거리 촉정기
5.적외선 열화상 카메라
6.줌 카메라
7.틸트 모터 - 론 모터
9.microSD 카드 슬롯
설치

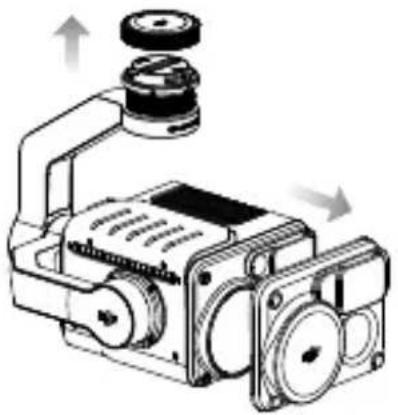

- 짐벌 캡 및 렌즈 보호대를 제거합니다.

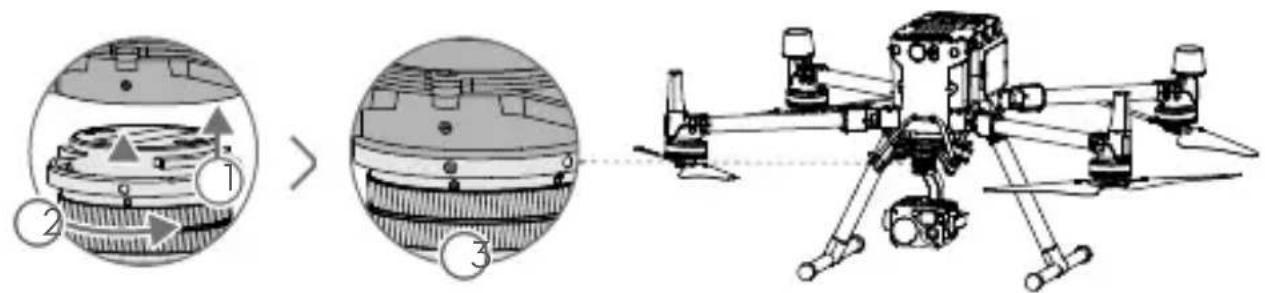

- Matrice 300 RTK 기체의 짐벌 커넥터를 잠금 해제된 위치로 회전시키고 짐벌을 삽입한 다음 짐벌 커넥터를 잠금 위치로 돌리십시오.
- 짐벌을 부착하거나 분리할 때 짐벌 커넥터를 단단히 잡은 상태에서 안정적이고 강한회전력을 가합니다.
사용 또는운송 중 먼지나 습기가 들어가지 않도록 microSD 카드 슬롯 커버가 단단히고정되어 있는지확인하십시오.
카메라 제어
조종기
왼쪽다이얼을 사용하여 짐벌 틸트를 조정하고 오른쪽 다이얼로 팬을 조정합니다.셔터 버튼 또는 녹화 버튼을 눌러 사진을 찍거나 동영상을 녹화합니다. 5D 버튼을 전환하여줌 (상하) 및 EV값 좌우을 조정합니다. 사용자 설정 버튼 C1을 사용하여 짐벌을 다시중앙으로 복귀할 수 있으며 사용자 설정 버튼 C2를 사용하여 메인 화면과 보조 화면 사이를 전환할 수 있습니다.


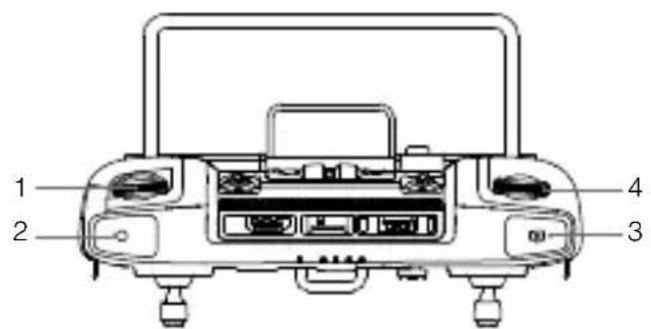

1 2 3 41.왼쪽 다이얼
2.녹화 버튼
3.셔터 버튼
4.오른쪽 다이얼


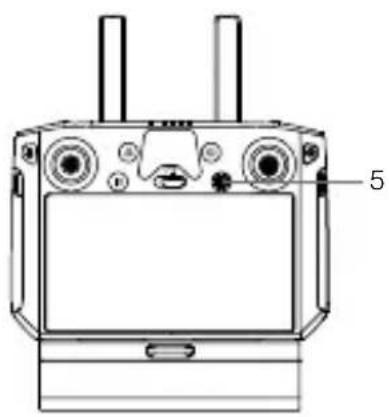

5


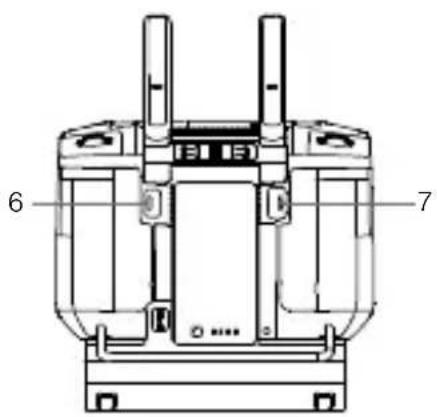

6 75.5D 버튼
6.사용자 설정 버튼 C2*
7.사용자 설정 버튼 C1*
*이 버튼의 기능은 사용자가 지정할수 있습니다.
DJI Pilot 앱
터치인터페이스는 사진촬영과 동영상 녹화 및 재생을 위해 사용할 수 있습니다. 시각 카메라는 ‘고해상도 격자선 사진’ 및 ‘야간촬영·과 같은 인텔리전트 기능을 지원하는 반면, 적외선 열화상 카메라는 ‘디지털줌, ‘스/<呆> , ‘팔레트·및 ‘등온선’, 기능을 지원하며, 이 모두는 앱에서 설정할 수 있습니다.
2.카메라 및 배율 - 팔레트/등온선
4.FFC 캘리브레이션 - 좀 (적외선 열화상 카메라)
6.디스플레이 모드 - 카메라 설정
8.사진/동영상 전환
9.줌 슬라이더(줌 카메라)
10.셔터/녹화 버튼
11.재생
12. 좀 카메라 뷰스위치 버튼
13.광각 카메라 뷰스위치 버튼
사양
| 일반 | |
| 제품명 | Zenmuse H20T |
| 크기 | 167×135×161 mm |
| 무게 | 828±5 g |
| 보호 등급 | IP44 |
| 레이저 안전 1M | 등급 (IEC 60825-1:2014) |
| 지원 기체 | Matrice 300 RTK |
| 짐별 | |
| 비틀림 진동 범위 | ± 0.01^ |
| 마운트 탈착형 | |
| 줌 카메라 | |
| 센서 | 1/1.7" CMOS,유효 피셀: 20M |
| 렌즈 | 초점 거라: 6.83~119.94 mm (환산: 31.7~556.2 mm)조리개: f/2.8~f/11 (표준), f/1.6~f/11 (야간)포커스: 1 m ~∞ (광각), 8 m ~∞ (줌) |
| 광각 카메라 | |
| 센서 | 1/2.3" CMOS,유효 피셀: 12M |
| 렌즈 | DFOV: 82.9°초점 거라: 4.5 mm (환산: 24 mm)조리개: f/2.8포커스: 1 m ~∞ |
| 적외선 열화상 카메라 | |
| 열화상 이미지 센서 비냉각식 | 산화바냐 valves(VOx) 마이크로볼로미터 |
| 렌즈 | DFOV: 40.6°초점 거라: 13.5 mm (환산: 58 mm)조리개: f/1.0포커스: 5 m ~∞ |
| 레이저 거리 측정기 | |
| 파장 | 905 nm |
| 측정 범위 | 3~1200 m (지름이 12m, 반사율이 20%인 수직 반사 표면) |
| 저장 | |
| 지원 SD 카드 최대 | 128GB 용량의 microSD 카드지원 . UHS-I 속도등급3 의 microSD 카드 필요. |
| 지원 파일 시스템 | FAT32 (≤32 GB), exFAT (>32 GB) |
| 환경 | |
| 작동 온도 | -20°C ~ 50°C |
| 보관 온도 | -20°C ~ 60°C |
